仙居单元质量评定与验收表格.doc

资源描述

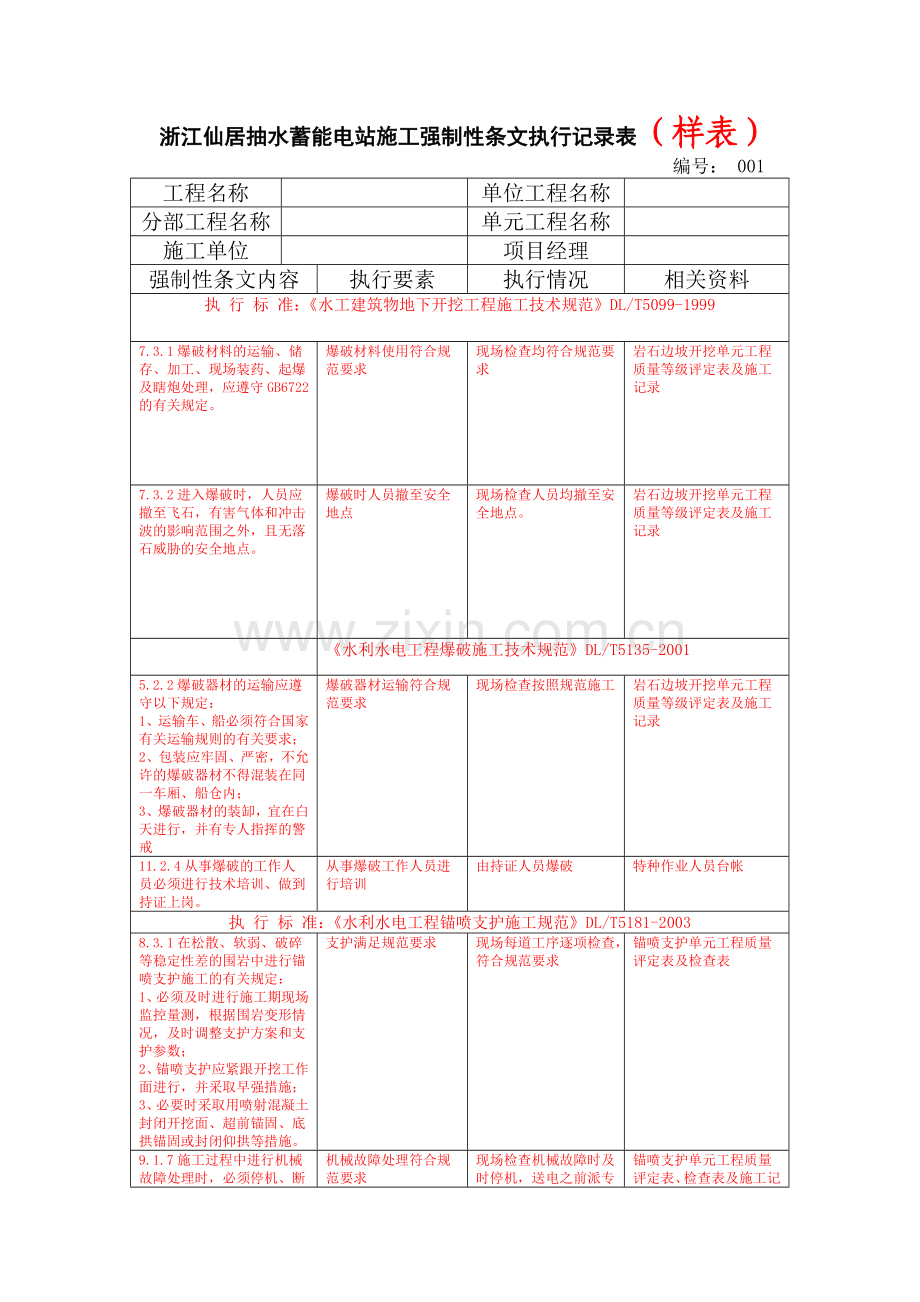

本套表格依据《水电水利基本建设工程单元工程质量等级评定标准第1部分：土建工程》（DL/T5113.1-2005）和《水利水电工程施工质量评定表填写说明与示例（试行）》编制，本套表格中位列入而施工中确实需要的相关表格可参照以上标准另行编制。有关表格填写具体内容和要求，必须按照《水利水电工程施工质量评定表填写说明与示例（试行）》中例表样式填写。单元质量评定表后附强制性条文执行记录表。浙江仙居抽水蓄能电站施工强制性条文执行记录表（样表）编号： 001 工程名称单位工程名称分部工程名称单元工程名称施工单位项目经理强制性条文内容执行要素执行情况相关资料执行标准：《水工建筑物地下开挖工程施工技术规范》DL/T5099-1999 7.3.1爆破材料的运输、储存、加工、现场装药、起爆及瞎炮处理，应遵守GB6722的有关规定。爆破材料使用符合规范要求现场检查均符合规范要求岩石边坡开挖单元工程质量等级评定表及施工记录 7.3.2进入爆破时，人员应撤至飞石，有害气体和冲击波的影响范围之外，且无落石威胁的安全地点。爆破时人员撤至安全地点现场检查人员均撤至安全地点。岩石边坡开挖单元工程质量等级评定表及施工记录《水利水电工程爆破施工技术规范》DL/T5135-2001 5.2.2爆破器材的运输应遵守以下规定： 1、运输车、船必须符合国家有关运输规则的有关要求； 2、包装应牢固、严密，不允许的爆破器材不得混装在同一车厢、船仓内； 3、爆破器材的装缷，宜在白天进行，并有专人指挥的警戒爆破器材运输符合规范要求现场检查按照规范施工岩石边坡开挖单元工程质量等级评定表及施工记录 11.2.4从事爆破的工作人员必须进行技术培训、做到持证上岗。从事爆破工作人员进行培训由持证人员爆破特种作业人员台帐执行标准：《水利水电工程锚喷支护施工规范》DL/T5181-2003 8.3.1在松散、软弱、破碎等稳定性差的围岩中进行锚喷支护施工的有关规定： 1、必须及时进行施工期现场监控量测，根据围岩变形情况，及时调整支护方案和支护参数； 2、锚喷支护应紧跟开挖工作面进行，并采取早强措施； 3、必要时采取用喷射混凝土封闭开挖面、超前锚固、底拱锚固或封闭仰拱等措施。支护满足规范要求现场每道工序逐项检查，符合规范要求锚喷支护单元工程质量评定表及检查表 9.1.7施工过程中进行机械故障处理时，必须停机、断电、停风。处理结束后，在开机、送风、送电之前，必须预先通知有关的作业人员。机械故障处理符合规范要求现场检查机械故障时及时停机，送电之前派专人通知有关作业人员锚喷支护单元工程质量评定表、检查表及施工记录 9.1.9作业区内严禁在喷头和注浆管前方站人。喷射作业的堵管处理，宜采用敲击法疏通。若必须采用压风疏通时，风压不得大于0.4MPa，同时应将输料管放直，将喷头朝向无人的方向予以固定。喷射混凝土施工符合规范要求现场检查均符合规范要求锚喷支护单元工程质量评定表、检查表及施工记录 9.2.4喷射混凝土作业人员应佩戴防尘口罩、防尘帽、压风呼吸器等防护用具。佩戴防护用具符合规范要求现场检查均符合规范要求锚喷支护单元工程质量评定表、检查表及施工记录 10.1.2非张拉型锚杆的质量检查的有关规定： 1、同组锚杆的抗拨力平均值应符合设计要求； 2、任意一根锚杆的抗拨力不得低于设计值的90%。抗拨值符合设计要求现场试验锚杆抗拨力均符合设计要求锚喷支护单元工程质量评定表、检查表、锚杆拉拨检测记录表水工建筑物岩石基础开挖工程施工技术规范 SL47-94 2.1.2未经安全技术论证和主管部门批准，严禁采用自下而上开挖方式；开挖方式要符合规范要求现场检查采用自上而下方式开挖岩石边坡开挖单元工程质量等级评定表 3.2.6钻孔爆破施工中，对建筑物或防护目标的安全有要求时，应进行爆破监测爆破施工符合规范要求现场检查有爆破监测岩石边坡开挖单元工程质量等级评定表 1.0.8严禁在设计建基面、设计边坡附近采用洞室爆破法或药壶爆破法施工爆破方式符合规范要求现场检查采用预裂光面爆破岩石边坡开挖单元工程质量等级评定表项目部质检员（安全员）：年月日专业监理工程师：年月日仙居抽水蓄能电站工程单元质量验收与评定表格目录岩石边坡开挖单元工程质量等级评定表 7 岩石地基开挖单元工程质量等级评定表 8 岩石地下平洞室开挖单元工程质量等级评定表 9 岩石竖井（斜井）开挖单元工程质量等级评定表 10 软基和岸坡开挖单元工程质量等级评定表 11 锚喷支护单元工程质量评定表 12 预应力锚索单元工程质量等级评定表 13 预应力锚杆单元工程质量等级评定表 14 基础面或混凝土施工缝处理工序质量评定表 15 模板工序质量评定表 16 混凝土钢筋工序质量评定表 17 止水片（带）安装质量评定表 19 伸缩缝材料安装工序质量评定表 20 排水设施安装质量评定表 21 冷却及接缝灌浆管路安装质量评定表 22 铁件安装质量评定表 23 内部观测仪器安装质量评定表 24 预埋件工序质量评定表 25 混凝土浇筑工序质量评定表 26 混凝土外观质量评定表 27 混凝土单元工程质量评定表 28 混凝土仓号联合验收单 29 混凝土要料通知单 30 混凝土工程开仓证 30 混凝土单元工程裂缝检查记录表 31 混凝土养护记录表 32 混凝土预制构件制作单元工程质量评定表 33 混凝土预制构件安装单元工程质量评定表 35 岩石地基固结灌浆单元工程质量评定表 37 通过钻孔进行回填灌浆单元工程质量评定表 39 预埋管路系统回填灌浆单元工程质量评定表 40 水泥﹙化学﹚灌浆准灌证 41 基础处理排水孔验收签证 41 基础排水单元工程质量评定表 42 坝基及岸坡开挖清理工序质量评定表 43 防渗体岩基及岸坡开挖工序质量评定表 44 坝基及岸坡地质构造处理工序质量评定表 45 坝基及岸坡渗水处理工序质量评定表 46 土石坝坝基及岸坡处理单元工程质量评定表 47 土质防渗体填筑结合面处理工序质量评定表 48 土质防渗体填筑卸料及铺料工序质量评定表 49 土质防渗体填筑碾压工序质量评定表 50 土质防渗体填筑接缝处理工序质量评定表 51 土质防渗体填筑单元工程质量评定表 52 大坝混凝土面板基面清理工序质量评定表 53 大坝混凝土面板模板工序质量评定表 54 大坝混凝土面板钢筋工序质量评定表 55 大坝混凝土面板止水及伸缩缝工序质量评定表 57 伸缩缝材料安装工序质量评定表 58 大坝混凝土面板浇筑工序质量评定表 59 大坝混凝土单元工程质量评定表 60 堆石坝体填筑单元工程质量评定表 61 反滤工程单元工程质量评定表 62 垫层工程单元工程质量评定表 63 混凝土面板堆石坝垫层单元工程质量评定表 65 混凝土面板堆石坝砂浆固坡单元工程质量评定表 66 护坡工程单元工程质量评定表 67 下水库围堰护坡反滤层（含土工布）单元工程质量评定表 68 下水库围堰护坡过渡层单元工程质量评定表 69 下水库围堰护坡单元工程质量评定表 70 上水库堆石坝下游护坡单元工程质量评定表 71 上水库断层处理单元工程质量评定表 72 排水工程单元工程质量评定表 73 砌石体砌筑单元工程质量评定表 74 压力钢管焊缝外观质量评定表 75 压力钢管安装单元工程质量评定表 76 压力钢管管口中心、里程、圆度、纵缝、环缝 77 对口错位质量评定表 77 压力钢管接圆、安装工作开焊证 78 压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表 79 压力钢管制作单元工程质量评定表 80 一、二类焊缝内部质量、表面清除及局部凹坑焊补质量评定表 82 金属结构、机电埋件阶段性安装验收记录表 83 电气埋件安装单元工程验收表 84 电气埋件验收单 85 肘管埋件安装单元工程验收表 86 辅机埋件安装单元工程验收表 87 辅机管路压力试验报告表 88 辅机管道防腐处理质量验收表 89 水机管路埋件验收单 90 水机管路埋件验收单 91 岩石地下洞室开挖单元工程验收表 92 岩石地基开挖单元工程验收表 93 岩石边坡开挖单元工程验收表 94 混凝土面板堆石坝坝基和岸坡开挖单元工程验收表 95 围堰基础和边坡开挖单元工程验收表 96 砂料质量等级评定表 97 粗骨料质量等级评定表 98 混凝土拌和质量等级评定表 99 混凝土性能质量等级评定表 100 混凝土质量等级评定表 101 电气接地装置安装单元工程质量评定表 102 桥基础、灌注桩开挖单元工程质量等级评定表 104 桥基础、灌注桩开挖单元工程验收表 105 灌注桩混凝土单元工程质量评定表 106 探洞封堵混凝土浇筑单元工程质量评定表 107 250t/10t桥机轨道安装单元工程质量评定表 108 250t/10t桥机轨道二期混凝土单元工程质量评定表 110 250t/10t桥机主滑触线安装单元工程质量评定 111 250t/50t桥机电气设备安装单元工程质量评定表 113 250t/10t桥机安装单元工程质量评定表 115 250t/50t桥机桥架和大车行走机构安装质量评定表 116 250t/50t桥机小车行走机构安装质量评定表 118 250t/50t桥机制动器安装质量评定表 119 250t/50t桥机联轴器安装质量评定表 120 250t/50t桥机弹性圈柱销联轴器两轴的同轴度、联轴器间的端面间隙质量评定表 122 250t/50t桥机试运转质量评定表 123 给排水管路安装质量评定表 144 浙江仙居抽水蓄能电站工程岩石边坡开挖单元工程质量等级评定表施工单位：合同编号： NO：单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称及部位评定日期年月日项类检查项目质量标准检验记录主控项目 1.开挖坡面稳定，无松动岩块 2.平均坡度不陡于设计坡度 3、保护层开挖浅孔、密孔、少药量、控制爆破一般项目检测项目设计值允许偏差cm 实测值(cm) 合格数点合格率% 1.坡脚标高 ±20 2.坡面局部超欠挖 ±2% 3.半孔率岩性特征实测值检测横断面间距≤10m；各断面沿坡长方向测点间距≤5m，且点数≥6个，面积在0.5m2以上局部凹凸部位应增设检测点。检测结果主控项目一般项目共检测点，其中合格点，合格率 % 合格：主控项目符合质量标准；一般项目≥70%的检查点符合质量标准。优良：主控项目符合质量标准；一般项目≥90%的检查点符合质量标准。施工单位自评意见监理单位复核评定意见质量等级核定质量等级质量负责人年月日监理工程师年月日注: “+”为超挖, “-”为欠挖浙江仙居抽水蓄能电站工程岩石地基开挖单元工程质量等级评定表施工单位：合同编号： NO：单位工程名称单元工程量分部工程名称起止桩号(高程) 单元工程名称及部位检验日期年月日项类检查项目质量标准检验记录主控项目 1.保护层开挖浅孔、密孔、少药量、控制爆破 2.建基面无松动岩块，无明显爆破裂隙 3.不良地质处理按设计要求处理 3.多组切割的不稳定岩体开挖按设计要求处理一般项目检测项目设计值允许偏差cm 实测值合格数点合格率% 1.孔、洞（井）或洞穴按设计要求处理 2.基坑（槽）无结构要求或无配筋预埋件等坑（槽）长度坑（槽）底部标高 -10 +20 垂直或斜面不平度度 20 3.基坑（槽）有结构要求或有配筋预埋件等坑（槽）长度坑（槽）底部标高 0 +20 垂直或斜面不平整度 15 4.声波检测（需要时采用）声波降低率小于10%，或达到设计要求声波值以上检测面积在200m2以内，总检测点数≥20个；检测面积在200m2以上，总检测点数≥30个；面积在0.5m2以上局部凹凸部位应增设检测点。检测结果主控项目一般项目共检测点，其中合格点，合格率 %。合格：主控项目符合质量标准；一般项目第1项符合质量标准，第2项或第3项≥70%的检查点符合质量标准。优良：主控项目符合质量标准；一般项目第1项符合质量标准，第2项或第3项≥90%的检查点符合质量标准。施工单位自评意见监理单位复核评定意见质量等级核定质量等级质量负责人年月日监理工程师年月日浙江仙居抽水蓄能电站工程岩石地下平洞室开挖单元工程质量等级评定表施工单位：合同编号： NO：单位工程名称桩号及高程分部工程名称单元工程量单元工程名称及部位检验日期年月日项类检查项目质量标准检验记录主控项目 1.开挖岩面或壁面无松动岩块、陡坎尖角，周边无不稳定岩块 2.不良地质处理符合设计要求 3、洞轴线符合规范要求一般项目检测项目设计值允许偏差cm 实测值合格数点合格率% 1.无结构要求或无配筋预埋件等底部标高 -10 +20 径向 -10 +20 侧墙 -10 +20 开挖面不平整度 15 2、有结构要求或有配筋预埋件等底部标高 0 +20 径向 0 +20 侧墙 0 +20 开挖面不平整度 15 3.半孔率% 岩性特征实测值 4.声波检测（需要时采用）声波降低率小于10%，或达到设计要求声波值以上检测横断面间距≤5m；每个单元不少于2个检测断面，总检测点数≥20个，面积在0.5m2以上局部凹凸部位应增设检测点。检测结果主控项目一般项目共检测点，其中合格点，合格率 % 合格：主控项目符合质量标准；一般项目≥70%的检查点符合质量标准。优良：主控项目符合质量标准；一般项目≥90%的检查点符合质量标准。施工单位自评意见监理单位复核评定意见质量等级核定质量等级质量负责人年月日监理工程师年月日注: “+”为超挖, “-”为欠挖浙江仙居抽水蓄能电站工程岩石竖井（斜井）开挖单元工程质量等级评定表施工单位：合同编号： NO：单位工程名称桩号及高程分部工程名称单元工程量单元工程名称及部位评定日期年月日项类检查项目质量标准检验记录主控项目 1.开挖岩面或壁面无松动岩块、陡坎尖角，周边无不稳定岩块 2.不良地质处理符合设计要求 3、竖井轴线符合规范要求一般项目检测项目设计值允许偏差cm 实测值合格数点合格率% 1.无结构要求或无配筋预埋件等底部标高 -10 +20 径向 -10 +25 侧墙 -10 +25 开挖面不平整度 15 2、有结构要求或有配筋预埋件等底部标高 0 +20 径向 0 +25 侧墙 0 +25 开挖面不平整度 15 3.半孔率% 岩性特征实测值 4.声波检测（需要时采用）声波降低率小于10%，或达到设计要求声波值以上检测横断面间距≤5m；每个单元不少于2个检测断面，总检测点数≥20个，面积在0.5m2以上局部凹凸部位应增设检测点。检测结果主控项目一般项目共检测点，其中合格点，合格率 % 合格：主控项目符合质量标准；一般项目≥70%的检查点符合质量标准。优良：主控项目符合质量标准；一般项目≥90%的检查点符合质量标准。施工单位自评意见监理单位复核评定意见质量等级核定质量等级质量负责人年月日监理工程师年月日注: “+”为超挖, “-”为欠挖浙江仙居抽水蓄能电站工程软基和岸坡开挖单元工程质量等级评定表施工单位：合同编号： NO：单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称及部位评定日期年月日项类检查项目质量标准检验记录主控项目 1、清基取样检验符合设计要求 2.基础和岸坡开挖清理坡度符合设计要求 3、建基面保护符合设计要求一般项目 1、建基面开挖轮廓尺寸坑（槽）长宽设计值允许偏差cm 实测值(cm) 合格数点合格率% 欠挖超挖 1. 坑（槽）底部标高 2.垂直或斜面平整度 2、建基面和岸坡处理符合设计要求开挖轮廓尺寸检测面积在200m2以内，总检测点数≥10个；检测面积每增加100m2，增加测点数≥3个。检测结果主控项目一般项目共检测点，其中合格点，合格率 % 合格：主控项目符合质量标准；一般项目第2项符合质量标准，第1项≥70%的检查点符合质量标准。优良：主控项目符合质量标准；一般项目第2项符合质量标准，第1项≥90%的检查点符合质量标准。施工单位自评意见监理单位复核评定意见质量等级核定质量等级质量负责人年月日监理工程师年月日浙江仙居抽水蓄能电站工程锚喷支护单元工程质量评定表施工单位：合同编号： NO: 单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称及部位评定日期年月日项类检查项目质量标准各项检测结果主控项目 1.锚杆锚杆及胶结材料性能符合设计要求锚杆孔清理无岩粉、积水锚孔孔深符合设计要求注浆锚杆抗拔力（或无损检测）符合设计要求 2.喷射混凝土喷混凝土性能符合设计要求喷层均匀性无夹层、包砂或个别有夹层、包砂喷层密实性符合设计要求挂网直径与网格尺寸符合设计要求一般项目 1.锚杆孔位偏差 ≤10cm 钻孔方向垂直锚固面或符合设计要求孔径符合设计要求锚杆长度符合设计要求注浆符合设计要求 2.喷射混凝土喷层厚度过水隧洞不得小于设计厚度的70% 非过水隧洞不得小于设计厚度的60% 岩面清理符合设计要求喷层表面整体性无裂缝或个别有裂缝喷层养护符合设计要求挂网与坡面距离符合设计要求锚杆检查：锚杆总数10~15%，且≥20根，总数＜20根时，全数检查；抗拔力300~400根不少于1组。喷混凝土检查：200m2（洞长≤20m）设一个检查断面，检查点总数≥5个；100m3取1组试件（3块）。本单元工程共有锚杆根，主控项目 %符合标准，一般项目 %符合标准合格：主控项目符合质量标准；一般项目≥70%的检查点符合质量标准。优良：主控项目符合质量标准；一般项目≥90%的检查点符合质量标准。施工单位自评意见监理单位复核评定意见质量等级核定质量等级质量负责人年月日监理工程师年月日注：各项检测结果凡可用数据表示的均应填写数据，其他用符号表示。浙江仙居抽水蓄能电站工程预应力锚索单元工程质量等级评定表施工单位：合同编号： NO: 单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称及部位检验日期年月日项类检查项目质量标准各项检测结果主控项目 1、钻孔孔深不小于设计孔深且不大于设计孔深40cm 孔向符合设计要求 2、锚索制作安装材质检验符合设计要求编索符合设计要求 3、注浆浆液性能符合设计要求内锚段注浆符合设计要求 4、张拉张拉及锁定荷载符合设计要求钢绞线或索体伸长值符合设计要求 5、各项施工记录齐全、准确、清晰一般项目 1、钻孔锚杆孔位偏差 ﹤＝10cm 锚孔清理符合设计要求 2、锚索制作安装存放与运输符合设计要求索体安装符合设计要求 3、注浆封孔注浆符合设计要求 4、锚敦及封锚混凝土性能符合设计要求基面清理符合设计要求结构与体形符合设计要求防护措施符合设计要求本单元主控项目 %符合标准，一般项目 %符合标准合格：主控项目符合质量标准；一般项目≥70%的检查点符合质量标准。优良：主控项目和一般项目全部符合质量标准。施工单位自评意见监理单位复核评定意见质量等级核定质量等级质量负责人年月日监理工程师年月日注：各项检测结果凡可用数据表示的均应填写数据，其他用符号表示。浙江仙居抽水蓄能电站工程预应力锚杆单元工程质量等级评定表施工单位：合同编号： NO: 单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称及部位检验日期年月日项类检查项目质量标准各项检测结果锚杆、锚头材质检验符合设计要求主控项目 1、钻孔孔深不小于设计孔深且不大于设计孔深50mm 孔向符合设计要求 2、张拉张拉及锁定荷载符合设计要求 3、注浆浆液性能及注浆压力符合设计要求无损检测注浆饱满度符合设计要求 4、各项施工记录齐全、准确、清晰一般项目 1、钻孔孔位偏差 ≤10cm 孔径符合设计要求锚孔清理符合设计要求 2、锚杆锚杆长度符合设计要求注浆工艺符合设计要求锚杆端头保护符合设计要求主控项目 %符合标准，一般项目 %符合标准本单元共有锚杆根。合格：主控项目符合质量标准；一般项目≥70%的检查点符合质量标准；全部锚杆都符合合格标准。优良：主控项目和一般项目全部符合质量标准。施工单位自评意见监理单位复核评定意见质量等级核定质量等级质量负责人年月日监理工程师年月日浙江仙居抽水蓄能电站工程基础面或混凝土施工缝处理工序质量评定表施工单位：合同编号： NO：单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称及部位检验日期年月日项类检查项目质量标准质量评定主控项目 1 基础岩面建基面无松动岩块地表水和地下水妥善引排或封堵 2 软基面建基面预留保护层已挖除，地质符合设计要求 3 混凝土施工缝表面处理无乳皮、成毛面、微露粗砂一般项目 1 基础岩面岩面清洗清洗洁净、无积水、无积渣杂物 2 软基面垫层铺填符合设计要求基础面清理无乱石、杂物，坑洞分层回填夯实 3 混凝土施工缝清洗洁净、无积水、无积渣杂物合格：主控项目符合质量标准；一般项目中基础岩面或混凝土施工缝有少量积水，其面积≤5%，单处积水面积≤2m2，其它项目均符合质量标准。优良：主控项目和一般项目全部符合质量标准。施工单位自检结果主控项目：一般项目：监理单位检查结果主控项目：一般项目：质量等级核定质量等级质量负责人年月日监理工程师年月日浙江仙居抽水蓄能电站工程模板工序质量评定表施工单位：合同编号： NO：单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称及部位检验日期年月日项类检查项目质量标准（ mm）质量评定外露表面隐内面蔽总检查点数合格数（点）合格率（%）主控项目 1 稳定性、刚度和强度符合模板设计要求 2 结构物边线与设计边线外模板 0 -10 15 内模板 +10 0 3 结构物水平截面内部尺寸 ±20 4 承重模板标高 +5 0 一般项目 1 模板平整度相邻两板面高差 2 5 局部不平(用2m直尺检查) 5 10 2 板面缝隙 2 2 3 模板外观规格符合设计要求，表面光洁、无污物 4 脱模剂质量符合标准要求，涂抹均匀 5 预留孔洞中心线位置 5 截面内部尺寸 +10 0 模板面积在100m2以内，检查点数≥20个；检测面积在100m2以上，每增加100m2，检查点数增加≥10个。合格：主控项目符合质量标准；一般项目≥70%的检查点符合质量标准。优良：主控项目符合质量标准；一般项目≥90%的检查点符合质量标准。施工单位自检结果主控项目一般项目监理单位检查结果主控项目一般项目质量等级核定质量等级质量负责人年月日监理工程师年月日浙江仙居抽水蓄能电站工程混凝土钢筋工序质量评定表施工单位：合同编号： NO：单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称及部位检验日期年月日项类检查项目质量标准质量评定主控项目 1 钢筋的材质、数量、规格尺寸、安装位置符合产品质量标准和设计要求 2 钢筋接头的机械性能符合施工规范及设计要求 3 焊接接头和焊缝外观不允许有裂缝，表面平顺，没有明显的咬边、凹陷、气孔等，钢筋不得有明显烧伤 4 套筒的材质及规格尺寸符合质量标准和设计要求，外观无裂纹或其它肉眼可见缺陷，挤压以后的套筒不得有裂纹 5 钢筋接头丝头符合规范及设计要求，保护良好，外观无锈蚀和洞污，牙形饱满光滑 6 接头分布满足规范及设计要求 7 螺纹匹配丝头螺纹与套筒螺纹满足连接要求，螺纹结合紧密，无明显松动，以及相应处理方法得当 8 冷挤压连接接头挤压道数符合型式检验确定的道数一般项目检查项目允许偏差质量评定总检查点数合格点数合格率（%） 1 闪光对焊接头处的弯折角 ≤4° 轴线偏移 ≤0.10d，且≤2mm 2 搭接焊或帮条焊帮条对焊接接头中心的纵向偏移 ≤0.50d 接头处钢筋轴线的曲折 ≤4° 焊缝长度 -0.50d 高度 -0.05d 宽度 -0.10d 咬边深度 ≤0.05d并≤1mm 表面气孔和夹渣在2d长度上的数量 ≤2个气孔、夹渣的直径 ≤3mm 3 熔槽焊焊缝余高 ≤3mm 接头处钢筋中心线的位移 ≤0.10d 一般项目检查项目允许偏差质量评定总检查点数合格点数合格率（% ） 4 窄间隙焊横向咬边深度 ≤0.5mm 接头处钢筋中心线的位移 ≤0.10d，且≤2mm 接头处的弯折角 ≤4° 5 机械连接带肋钢筋套筒冷挤压连接接头压痕处套筒外形尺寸挤压后套筒长度应为原套筒长度的1.10~1.15倍，或压痕处套筒的外径波动范围为原套筒外径的0.8倍~0.9倍接头弯折 ≤4° 直螺纹连接接头外露丝扣无1扣以上完整丝扣外露锥螺纹连接接头拧紧力矩值应符合DL/T5169的要求接头丝扣无1扣以上完整丝扣外露 6 绑扎搭接长度应符合DL/T5169的要求 7 钢筋长度方向的偏差 ±1/2净保护层厚 8 同一排受力钢筋间距的局部偏差柱及梁中 ±0.5d 板及墙中 ±0.1倍间距 9 同一排中分布钢筋间距的偏差 ±0.1倍间距 10 双排钢筋，其排与排间距的局部偏差 ±0.1倍排距 11 梁与柱中钢筋间距的偏差 0.1倍箍筋间距 12 保护层厚度的局部偏差 ±1/4净保护层厚对梁、板、柱等构件，检查点数≥30个，其余检查点数一般不少于50个。合格：主控项目符合质量标准；一般项目≥70%的检查点符合质量标准。优良：主控项目符合质量标准；一般项目≥90%的检查点符合质量标准。施工单位自检结果主控项目一般项目监理单位检查结果主控项目一般项目质量等级质量等级质量负责人年月日监理工程师年月日浙江仙居抽水蓄能电站工程止水片（带）安装质量评定表施工单位：合同编号： NO：单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称及部位检验日期年月日项类检查项目质量标准质量评定主控项目 1 结构型式、位置、尺寸、材料的品种、规格、性能符合设计及标准要求 2 止水片(带)外观表面平整，无浮皮、锈污
