CATIA V5R7 GSD讲义

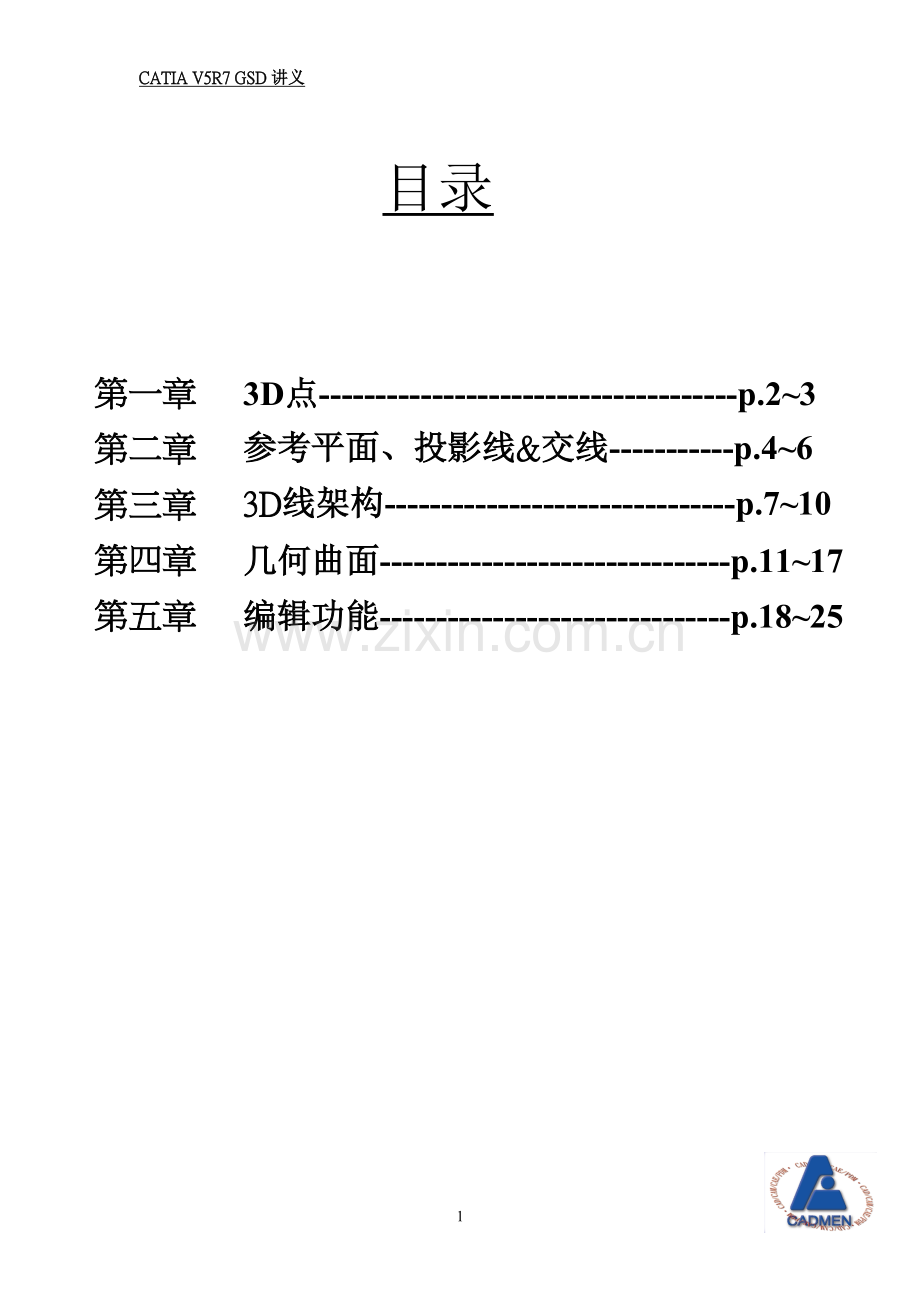

目录

3D点-------------------------------------p.2~3
参考平面、投影线&交线-----------p.4~6
3D线架构-------------------------------p.7~10
几何曲面-------------------------------p.11~17
编辑功能-------------------------------p.18~25

第一章
第二章
第三章
第四章
第五章

第一章-----3D点

※点、直线、参考平面
※投影线、交线、曲面上偏移曲线
※3d圆-圆锥曲线、3d云线
A.坐标值，输入坐标值定位点，
或指定一参考基准点，再输入相对坐标值。
B.曲线上，选取曲线或边界
指定点在曲线上的距离值或比例位置，OK
C.平面上，选取平面，指定点在平面上的坐标值，OK
D.曲面上，选取曲面，指定点在曲面上的位置，OK。
E.圆中心，选取圆或圆弧，OK
F.相切於曲線上，選取曲線，指定切線方向，OK。
G.之間，選取兩點，輸入兩點間的比例值，OK。

3D点

曲線上佈點

曲線上佈點之點數

指定起始點

選取曲線，輸入點數，OK。

直線

A.點到點，
選取兩點定義一直線。
B.點和方向，
指定一點與方向，輸入長度，OK。

C.角度與曲線長度，選取曲線，指定基準平面與線的起始點，
輸入角度與線的長度，OK。
D.與曲線相切，選取曲線，指定起始點與長度。
E.與曲面垂直，選取曲面，指定定位點。
F.平分線，選取兩直線，指定基準點與線的長度，完成。

第二章-----參考平面、投影線&交線

參考平面

A.偏移平面，選取一參考平面，指定偏移量，OK。
B.通過點平行，選取一參考平面，指定平面通過點，OK。
C.角度/垂直平面，指定旋轉軸，選取參考平面，輸入角度值，OK。
D.經過三點，選取三個點定義一平面。
E.經過兩點，選取兩條線，定義一平面。
F.經過一點與一線，選取一點與一直線，定義一平面。
G.經過平面曲線，選取平面曲線，定義一平面。
H.垂直曲線，選取一曲線，指定平面通過點，OK。
I.與曲面相切，選取一曲面，指定平面切點，OK。
J.方程式，Ax+By+Cz=D分別輸入ABCD四個值，OK。
K.點平均距離，選取三個以上定位點，定義一平面。

投影曲線

選取曲線與曲面，指定投影方向，完成。

結合曲線

選取兩曲線，指定投影方向，完成。

選取曲面，指定方向與角度，
完成。

交線

選取兩曲面，完成。

平行曲線

選取曲面上之曲線或邊界線，
指定平行模式、選取曲面，
指定偏移量，完成。

第三章-----3D線架構

3D圓

A.中心和半徑，選取圓心定位點，指定半徑值，OK。
B.中心和點，指定圓心定位點、與半徑定位點，OK。
C.二點和半徑，指定圓通過的兩定位點，輸入半徑值，
選取依附曲面，OK。
D.三點，選取任意三點定義一圓(弧)。
E.相切和半徑，選取兩元素，指定依附曲面與半徑值，
完成。
F.相切和點，選取兩曲線，指定位於曲線二上的點，
選取依附面，完成。
G.三切，選取三條曲線，指定依附面，完成。

3D圓角、連接曲線、圓錐曲線

選取兩曲線，
指定依附面，輸入半徑值，完成。

連接曲線

分別選取兩曲線一、二，
指定連接曲線在曲線一、二上的定位點，
設定連接曲線的連續性，
調整曲線張力，完成。

圓錐曲線

選取曲線依附面，
指定曲線起始、結束點，
選取相切曲線，
設定參數調整曲線曲率，
或指定曲線通過點定義曲率，完成。

3D雲形線、螺旋曲線I.
選取螺旋曲線的起始點，
指定旋轉軸、節距、總高度
指定旋轉方向與起始角度，
設定半徑變化方式，完成。

選取雲形線通過的定位點，
若要指定點的切線方向，
可點選加入參數，指定切線方向。
此外，
若是開啟依附幾何，選取依附曲面，
可直接在曲面上繪製雲形線；
開啟關閉雲形線，
可產生一封閉曲線。

螺旋曲線I.

螺旋曲線II.脊椎線

選取依附面，
指定旋轉中心點、參考方向，
輸入起始半徑、旋轉方式，
指定類型設定：
選取定義方式，
分別指定結束角、圈數、
結束半徑或節徑，完成。

脊椎線

定義脊椎線有兩種方式：
A.指定脊椎線通過平面，定義之。
B.直接指定兩導引線，
定義脊椎線。

第四章-----幾何曲面
A.擠出-旋轉
B.偏移曲面
C.掃掠
D.填滿曲面
E.Loft
F.順接曲面
擠出

A.擠出-旋轉

選取斷面，
指定延伸方向與延伸長度，
完成。

旋轉

選取斷面，
指定旋轉軸，輸入旋轉角度，完成。

偏移曲面

選取欲偏移之曲面，
輸入偏移量，完成。

幾何曲面-掃掠

掃掠曲面

掃掠曲面可依照斷面形式的不同，分成四大做法；
斷面與導引曲線；線性曲面；圓弧面；多斷面曲面等。

斷面與導引線

指定斷面與導引曲線，
完成。

此外，
可指定第二導引線，
並指定兩導引線與斷面之交點，
控制曲面邊界形狀。

幾何曲面-掃掠

線性曲面

A.選取兩曲線， 設定延伸長度，完成。
B.選取兩曲線，完成。
C.選取一導引線， 選取參考平面，
指定角度與延伸長度， 完成。
D.選取兩曲線，指定與曲線一之夾角，
輸入曲面延伸長度，完成。
E.選取一曲線與曲面，
掃掠出與所選曲面相切之一平面，完成。

幾何曲面-掃掠

圓弧面

A.選取三條導引線，掃掠出一圓弧面。
B.選取兩導引線，指定圓弧半徑，完成。
C.選取中心曲線、參考曲線，輸入掃掠角度值，完成。
D.選取掃掠中心線，輸入半徑，完成。
E.選取極限曲線(需落於曲面上)、相切曲面，
掃掠導引線，完成。
F.選取一導引線，選取曲面，輸入半徑值，完成。

幾何曲面-掃掠

多斷面曲面

A.分別選取導引曲線一跟二，指定相切曲面及角度，完成。
B.分別選取導引曲線一跟二，指定相切曲面及角度，
再指定第三導引線，完成。
C.導引曲線一，指定相切曲面及角度，
再依序選取導引曲線二、三、四控制曲面弧度，完成。
D.先後依序選取導引曲線一~五，完成。

幾何曲面-填滿曲面~Loft

填滿曲面

選取邊界或曲線，
指定與邊界相切之曲面，
完成。

Loft

選取斷面，
指定欲與斷面相切之曲面，
選取導引線，
(指定相切曲面)
完成。

幾何曲面-順接曲面

順接曲面

選取曲線一、二，指定相切面一與二；
基本：設定曲線一與曲面之曲率方式，指定相切邊狀況；
張力：調整曲線之起始或終止端點之曲率變化；
封閉點：若選取之曲線為封閉斷面，
可指定斷面之起始位置；
複合：調整曲面大小。

第五章-----編修功能

A.連接曲線或曲面
B.修剪
C.萃取
D.導角
E.移動-不等比例縮放
F.曲線或曲面延伸

操作Operation

B.裁斷-分開

裁減

選取兩欲裁減之元素，
點選保留邊，
完成。

分割

點選欲裁減之曲線或曲面，
選擇與裁減曲線
或曲面有交集之物件，
指定保留邊，完成。

A.連接-修復

◎結合曲線或曲面
◎修復曲面
◎曲線平順
◎Untrim
◎曲線或曲面分解

選取曲線或曲面，
視情況調整溶入距離，完成。

使用方式：

連接

修復

修復曲面，選取欲修復的曲面，
指定連續方式及邊界保持方式，
完成。

A.曲線平順

曲線平順

點選曲線，
調整曲率門檻或最大偏差量
開啟拓樸簡化選項，完成。

Untrim未裁減

點選欲恢復裁減的物件，完成。

分解

點選曲線或曲面分解，
選取分解模式，完成。

◎邊界定義萃取
◎萃取定義
◎草圖萃取
C.萃取

邊界定義萃取

點選邊界，
指定極限點1與點2，OK。

萃取定義

選取曲面或邊界，
指定伸長形式，完成。

草圖萃取

選取草圖中的圖素，完成。

D.導角

◎面對面導角
◎邊界導角
◎變化性導角
◎修剪面與修剪面導圓角
◎三切面導圓角

面對面導角

選取兩曲面，
指定半徑值，
設定曲面變化方式，完成。

邊界導角

選取邊界，
指定半徑值，
設定曲面變化方式，
完成。

D.導角

三切面導圓角

變化性導角

選取邊界，
指定半徑值，
點選變化半徑的位置點，
設定曲面變化方式
與圓弧面邊界形式，完成。

修剪面與修剪面導圓角

選取兩修剪面，指定半徑值，完成。

先選取欲導元角的兩曲面，
指定移除面，
完成。

◎移動
◎旋轉
◎鏡射
◎等比例縮放
◎不等比例縮放
E.移動-不等比例縮放

移動

選取物件，
指定移動方向與距離，
完成。

旋轉

選取物件，指定旋轉軸，輸入角度，完成。

鏡射

選取物件，指定鏡射平面，完成。

等比例縮放

選取物件，指定縮放基準點，輸入比例，完成。

不等比例縮放

選取欲縮放之元素，
指定縮放之座標系統原點、基準面
與基準線，指定X、Y、Z各軸之比例，
完成。

F.曲線或曲面延伸

曲線延伸：
點選延伸的端點，選取欲延伸之曲線，指定延伸長度與延伸曲率方式，完成。
曲面延伸：
點選邊界，選取延伸曲面，指定長度與延伸曲率，完成。
