1. OLT设备

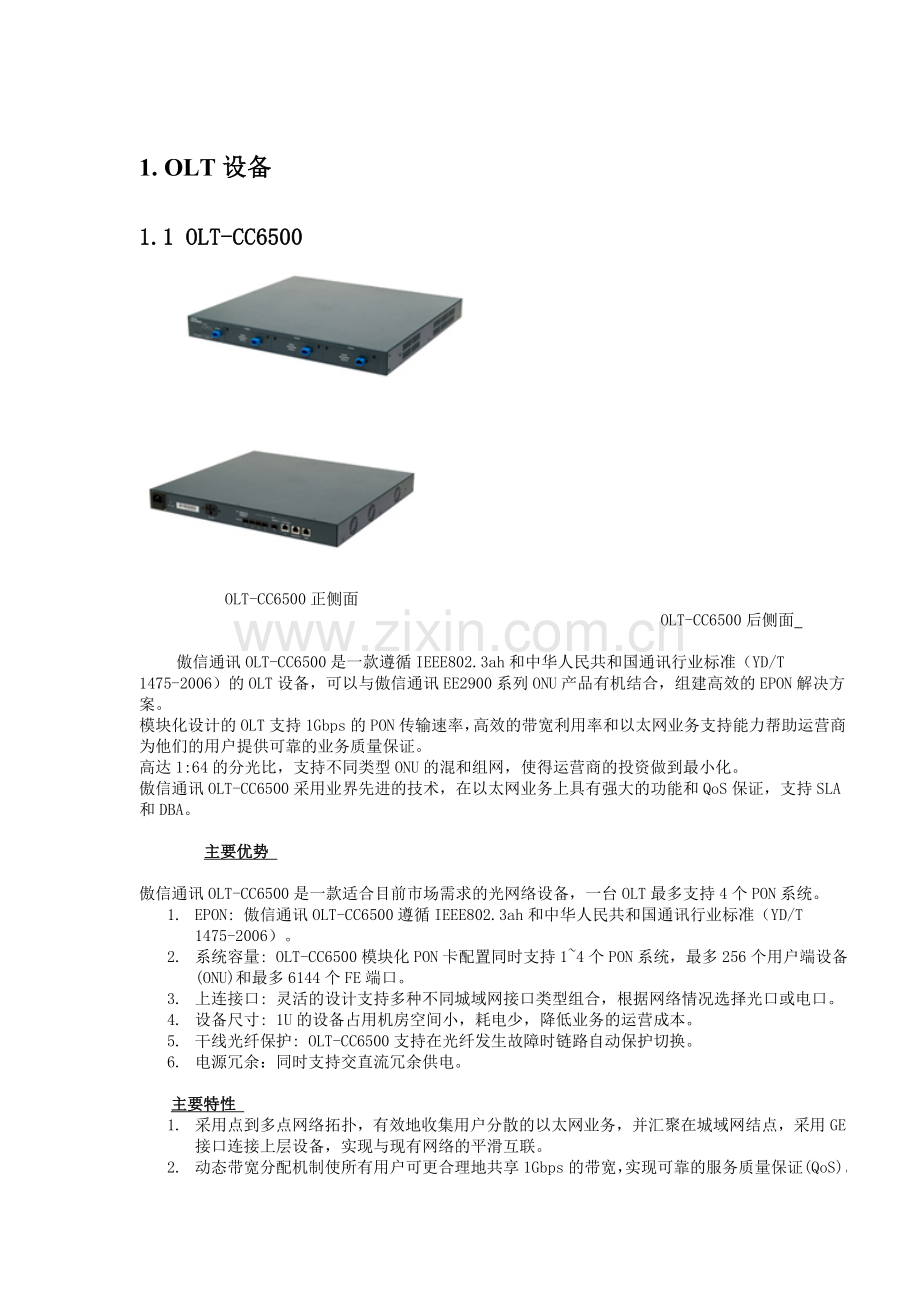

1.1 OLT-CC6500
OLT-CC6500正侧面 OLT-CC6500后侧面
傲信通讯OLT-CC6500是一款遵循IEEE802.3ah和中华人民共和国通讯行业标准（YD/T 1475-2006）的OLT设备，可以与傲信通讯EE2900系列ONU产品有机结合，组建高效的EPON解决方案。
模块化设计的OLT支持1Gbps的PON传输速率，高效的带宽利用率和以太网业务支持能力帮助运营商为他们的用户提供可靠的业务质量保证。
高达1:64的分光比，支持不同类型ONU的混和组网，使得运营商的投资做到最小化。
傲信通讯OLT-CC6500采用业界先进的技术，在以太网业务上具有强大的功能和QoS保证，支持SLA和DBA。
主要优势
傲信通讯OLT-CC6500是一款适合目前市场需求的光网络设备，一台OLT最多支持4个PON系统。
1. EPON: 傲信通讯OLT-CC6500遵循IEEE802.3ah和中华人民共和国通讯行业标准（YD/T 1475-2006）。
2. 系统容量: OLT-CC6500模块化PON卡配置同时支持1~4个PON系统，最多256个用户端设备(ONU)和最多6144个FE端口。
3. 上连接口: 灵活的设计支持多种不同城域网接口类型组合，根据网络情况选择光口或电口。
4. 设备尺寸: 1U的设备占用机房空间小，耗电少，降低业务的运营成本。
5. 干线光纤保护: OLT-CC6500支持在光纤发生故障时链路自动保护切换。
6. 电源冗余：同时支持交直流冗余供电。
主要特性
1. 采用点到多点网络拓扑，有效地收集用户分散的以太网业务，并汇聚在城域网结点，采用GE接口连接上层设备，实现与现有网络的平滑互联。
2. 动态带宽分配机制使所有用户可更合理地共享1Gbps的带宽，实现可靠的服务质量保证(QoS)。
3. RSTP功能保障OLT与骨干网络的冗余互联。
4. 支持IGMP组播，有效利用宽带。
5. 支持组播VLAN。
6. 支持IPTV、语音和数据三重播放。
7. 支持带内和带外网管。
8. 丰富的OAM功能，包括配置、告警、性能监控、故障隔离和安全管理等，同时支持CLI和GUI两种管理方式，易学易用。

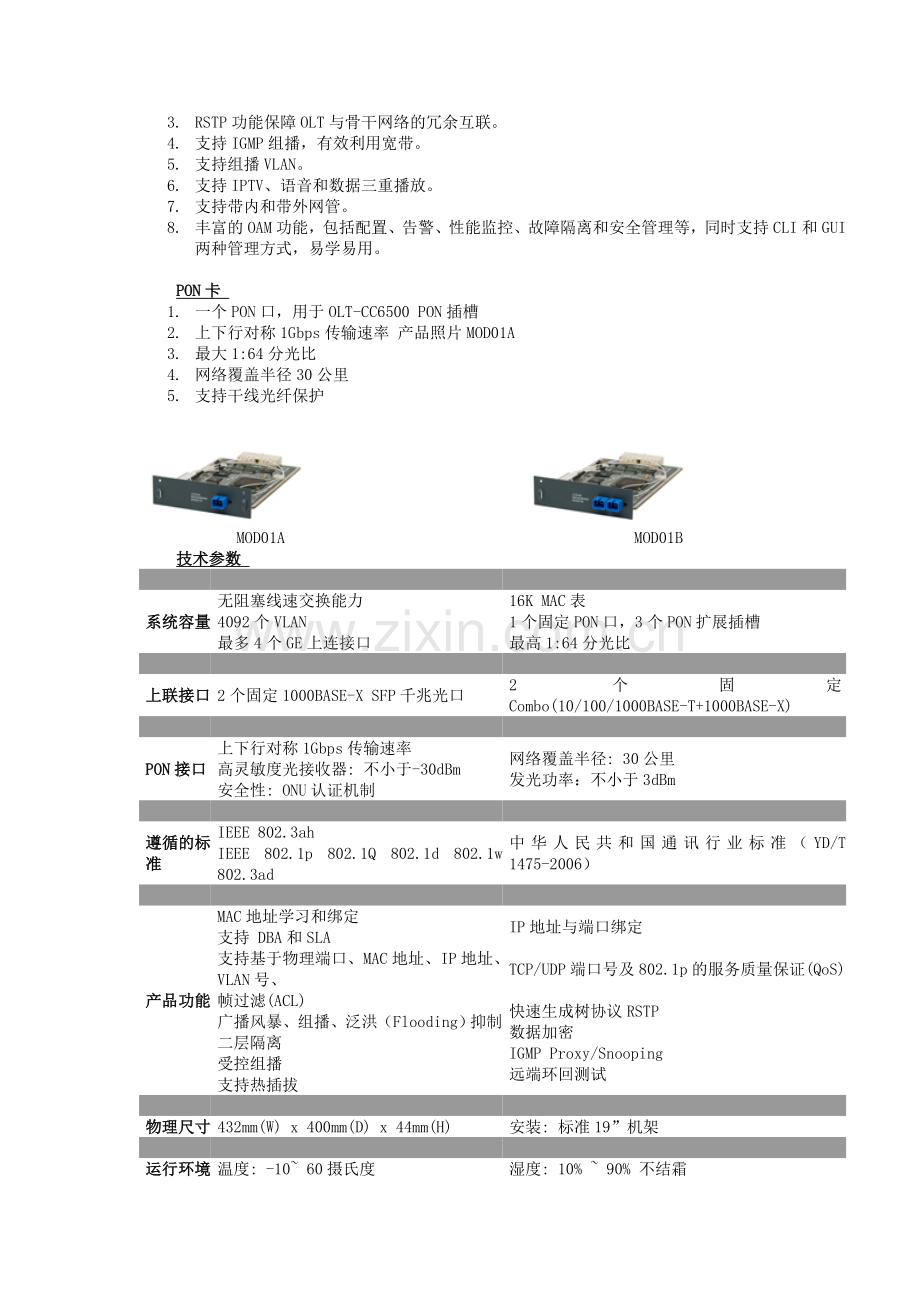

PON卡
1. 一个PON口，用于OLT-CC6500 PON插槽
2. 上下行对称1Gbps传输速率 产品照片MOD01A
3. 最大1:64分光比
4. 网络覆盖半径30公里
5. 支持干线光纤保护
MOD01A
MOD01B
技术参数
系统容量
无阻塞线速交换能力
4092个VLAN
最多4个GE上连接口
16K MAC表
1个固定PON口，3个PON扩展插槽
最高1:64分光比
上联接口
2个固定1000BASE-X SFP千兆光口
2个固定Combo(10/100/1000BASE-T+1000BASE-X)
PON接口
上下行对称1Gbps传输速率
高灵敏度光接收器: 不小于-30dBm
安全性: ONU认证机制
网络覆盖半径: 30公里
发光功率：不小于3dBm
遵循的标准
IEEE 802.3ah
IEEE 802.1p 802.1Q 802.1d 802.1w 802.3ad
中华人民共和国通讯行业标准（YD/T 1475-2006）
产品功能
MAC地址学习和绑定
支持 DBA和SLA
支持基于物理端口、MAC地址、IP地址、VLAN号、
帧过滤(ACL)
广播风暴、组播、泛洪（Flooding）抑制
二层隔离
受控组播
支持热插拔
IP地址与端口绑定
TCP/UDP端口号及802.1p的服务质量保证(QoS)
快速生成树协议RSTP
数据加密
IGMP Proxy/Snooping
远端环回测试
物理尺寸
432mm(W) x 400mm(D) x 44mm(H)
安装: 标准19”机架
运行环境
温度: -10~ 60摄氏度
湿度: 10% ~ 90% 不结霜
电源
-48V DC
DC和AC同时使用，双电源冗余
110~240V AC，宽电源适配
1.2 OLT-CC6800
设备简介
傲信EPON CC6800系统是由放置于中心机房的局端设备OLT-6800和放置于用户处的各种型号的客户端设备FTTB/H ONU组成。OLT-6800最高可以接入256个ONU设备（每个OLT PON 端口最高支持32个ONU）。OLT-6800为盒式设计，1U高度的标准19``机架式2层交换EPON设备，最高支持8个EPON端口（3个PON 模块插槽）、4个千兆上连接口（2个1000Base-x SFP和2个combo接口）和一个带外管理端口。
傲信公司针对不同的网络架构提供了最高兼容性的解决方案。
高带宽
现今高清晰电视（HDTV）、媒体点播（MOD）、语音IP（VOIP）和在线游戏等业务的发展，对网络带宽的需求不断的提高，而EPON技术的出现恰恰满足了用户对带宽的需求。EPON设备单PON口提供上、下行对程的1.25Gbps带宽，在每PON口32个ONU的最大接入环境下，每个ONU至少可获得30Mbps双向带宽。EPON技术是一个经济、稳定和可扩展的电信级别的以太网连接技术，非常满足三网合一的服务需求。
节省光线资源
光纤资源的部署在FTTX项目中是工作量最为繁重的部分，也是整个网络建设中代价最高的。PON技术对网络架构的要求，相对其它光接入技术而言对光纤的需求较少，所以可以大大降低建设成本。在一个单独的网络环境中，相对其它光接入技术PON技术可以利用无源光分路器使用最少的光纤资源组建网络。另外，它的无源分光网络设计特性，也可以降低维修费用。
长距离的覆盖半径
在PON网络中，根据分光比的大小（随着分光比的增加距离缩短），ONU到OLT可在10-20千米之间。OLT-6800支持最远距离长达20千米，用户可以选择不同的ONU部署来适应现有的网络结构。
安装维护的高扩展性和灵活性
由于ONU可以方便的安装到网络或者从网络中拆除，所以在不同网络结构中它的灵活性是显而易见的。FTTH ONU入户，FTTN /FTTC结合光纤与现有同轴资源部署等等。另外，你还可以自己升级设备，回环测试，和远程故障检测等。
设备规格
遵循的标准：
• IEEE 802.3ah
• IEEE 802.3 Ethernet
• IEEE 802.3u Fast Ethernet
• IEEE 802.3z Gigabit Ethernet
• IEEE 802.3x Flow Control
• IEEE 802.3ad LACP Aggregation
• IEEE 802.1d Spanning Tree
• IEEE 802.1w Rapid Spanning Tree
支持协议：
• IEEE 802.1Q VLAN tagging
• IEEE 802.1p QoS
• IEEE 802.1x Port Authentication
• IEEE 802.11 MIB
支持MIBs
• RFC 1213 MIB II
• RFC 1493 Bridge MIB
• RFC 1757 支持4组RMON
• RFC 2674 Q-BRIDGE-MIB和P-BRIDGE-MIB
• RFC 2925 PING-MIB和TRACEROUTE-MIB
•私有MIB (Set/Get/trap etc.)，支持TRAP包括：cold start、warm start、link down、link up、topology change、new root等
MAC容量
• 16 K
流量管理和QoS
• 每端口支持8个优先级队列
• IEEE 802.1q tag-based VLAN
VLAN
• 最大支持4k VLAN
• 支持 GVRP
组播协议
• IGMP v1 & v2
用户安全
• MAC过滤
• 静态二层地址转发表
• MAC学习限制
• 802.1x认证
• PLAV
•端口隔离
安全管理
• 密码管理（web/telnet/console）
• 支持2级SNMP安全参数（read/write、community）
• 支持SSH
• 支持WEB管理
• 支持Telnet管理
• 支持SNMP v1v2• 支持RS-232本地console管理
网管
• RFC1213 MIBII
• RFC1157 SNMP
• RFC1493 MIBs for Bridges
• RFC1757 RMON group 1, 2, 3, 9
• RFC2674 MIBs，支持扩展的OAM通道
• 设备升级
• 功能配置与备份
• 设备状态、告警通告
• 远端回环测试
管理方式
• Web, Console, Telnet和SNMP
带宽
• 上、下行对成的1.25 Gbps
设备硬件规格
• 固定2 EPON PON端口
• 3个EPON模块插槽，每个模块支持2个PON端口
• 波长：上行1310nm&下行1490nm
• 覆盖半径：20 Km
• 4 GE上连，2口1000Base-x SFP和2 combo端口
• 1个10/100Base-T带外管理口
• 1 DB9 RS-232 CONSOL端口
• 1告警输入端口
电源
• 输入：AC 100 ~ 240 ，VAC/50~60 Hz, 1.7 A
功率
• 最大90瓦
物理特性
• 尺寸：440 (W) x 312 (D) x 43.6(H) mm
• 重量：4.5 Kg
运行环境
• 温度：0°C ~ 50°C
• 湿度：5% ~ 90% (不结霜)
附件
OFA-6800：风扇模块
OLC-6800-2：OLT PON模块，每个模块支持2个PON端口
OPA-6800-DC：DC电源模块，支持-48V DC
1.3 OLT-CC8500
傲信通讯OLT-CC8500是一款高4U、高密度、模块化、全冗余的OLT设备，遵循IEEE802.3ah和中华人民共和国通讯行业标准（YD/T 1475-2006）。
傲信通讯OLT-CC8500支持高达24个PON接口，支持IPTV、语音、数据等各种基于IP的新兴宽带业务。
高达1:64的分光比，支持不同类型ONU的混和组网，使得运营商的投资做到最小化。
傲信通讯OLT-CC8500采用业界先进的技术，在以太网业务上具有强大的功能和QoS保证，支持SLA和DBA。
支持OceanViewTM EMS网管系统。
支持2.5G的PON接口。
主要优势
傲信通讯OLT-CC8500是一款高性能的满足目前市场需求的光网络设备，一台OLT有8个插槽。
1. EPON: 傲信通讯OLT-CC8500遵循IEEE802.3ah和中华人民共和国通讯行业标准（YD/T 1475-2006）。
2. 系统容量: OLT-CC8500模块化的设计，支持高达24个PON接口。
3. 全冗余：双交换控制卡冗余、双电源冗余，同时支持交直流供电。
4. 业务保护：支持板卡备份及业务不间断系统升级。
5. 上连接口: 支持10/100/1000BASE-T和1000BASE-X千兆接口及万兆以太网接口。
6. 干线光纤保护: OLT-CC8500支持在光纤发生故障时链路自动保护切换。
7. 高带宽：支持2.5G下行的PON接口。
主要特性
1. 采用点到多点网络拓扑，有效地收集用户分散的以太网业务，并汇聚在城域网结点，采用GE接口连接上层设备，实现与现有网络的平滑互联。
2. 动态带宽分配机制使所有用户可更合理地共享1Gbps的带宽，实现可靠的服务质量保证(QoS)。
3. RSTP功能保障OLT与骨干网络的冗余互联。
4. 支持IGMP组播，有效利用宽带。
5. 支持组播VLAN。
6. 支持IPTV、语音和数据三重播放。
7. 支持带内和带外网管。
8. 丰富的OAM功能，包括配置、告警、性能监控、故障隔离和安全管理等，同时支持CLI和GUI两种管理方式，易学易用。
9. 支持802.1ad QinQ功能。
10. 支持基于业务优先级的带宽保证。
11. 支持PON口之间端口隔离，确保用户之间的数据安全。
PON卡
两个PON口，用于OLT-CC8500插槽
上下行对称1Gbps传输速率
最大1:64分光比
网络覆盖半径30公里
交换控制卡
支持万兆以太网接口
上联卡
4口1000BASE-X SFP或
4口10/100/1000BASE-T
技术参数
系统容量
8个插槽
无阻塞线速交换能力
16K MAC表
高达24个PON口
4092个VLAN
最高1:64分光比
上联接口
4口1000BASE-X千兆光纤上联模块
4口10/100/1000BASE-T千兆电口上联模块
PON接口
上下行对称1Gbps传输速率
网络覆盖半径: 30公里
高灵敏度光接收器: 不小于-30dBm
发光功率：不小于3dBm
安全性: ONU认证机制
遵循的标准
IEEE 802.3ah
中华人民共和国通讯行业标准（YD/T 1475-2006）
IEEE 802.1p 802.1Q 802.1d 802.1w 802.1ad 802.3ad
产品功能
MAC地址学习和绑定
IP地址与端口绑定
支持 DBA和SLA
支持基于物理端口、MAC地址、IP地址、VLAN号、TCP/UDP端口号及802.1p的服务质量保证(QoS)
帧过滤(ACL)
快速生成树协议RSTP
广播风暴、组播、泛洪（Flooding）抑制
数据加密
二层隔离
IGMP Proxy/Snooping
受控组播
远端环回测试
支持热插拔
支持802.1ad QinQ
支持基于业务优先级的宽带保证
物理尺寸
443mm(W) x 295mm(D) x 178mm(H)
安装: 19”机架
运行环境
温度: -10~ 60摄氏度
湿度: 10% ~ 90% 不结霜
电源
-48V DC
110~240V AC，宽电源适配
DC和AC同时使用，双电源冗余
功率: 最大250W
2 ONU设备
2.1 ONU-EE2902B
产品照片ONU-EE2902B
傲信通讯ONU-EE2902B是遵循IEEE802.3ah和中华人民共和国通讯行业标准（YD/T 1475-2006）的ONU产品系列，功能特点有：
1. 是傲信通讯小容量的光网络单元(ONU)，主要面对FTTH/FTTO应用，通常也称为FTTH/FTTO ONU。
2. 自身没有软件系统，所有软件运行在OLT上，即插即用，无须维护，故障率低。
3. 支持上下行对称的1Gbps PON传输速率，高效的带宽利用率和以太网业务支持能力帮助运营商为他们的用户提供可靠的业务质量保证。
4. 支持与ONU-EE2900系列ONU混合组网，使运营商的建网费用最小化。
5. 采用业界最先进的技术，在以太网业务上具有强大的功能和QoS保证，支持SLA和DBA。
6. 桌面型的设备占用空间小，耗电少。
主要特性
1. 采用点到多点网络拓扑，有效地收集用户分散的以太网业务并汇聚，在用户侧提供标准RJ45快速以太网接口，与现有网络平滑互联。
2. 动态带宽分配机制使所有用户可更合理地共享1Gbps的带宽，实现可靠的服务质量(QoS)，确保同一网络中的不同业务的服务品质。
3. 支持IGMP组播，有效利用宽带。
4. 支持端口隔离。
5. 支持以太网环路检测，自动判断设备所接网络是否存在以太网环路阻断，环路消失时，能自动恢复。
6. 支持组播VLAN。
7. 支持远端环回，远程诊断网络状态。
8. 丰富的OAM功能设计，包括配置、告警、性能监控、故障隔离和安全管理等，既提供通过OLT进行的远程管理，又支持本地控制台管理。
体系结构
技术参数
系统容量
提供2/2/4个以太网接口
用户侧接口
ONU-EE2902B: 1个固定10/100M BASE-T自适应RJ45接口，1个固定10/100/1000M BASE-T自适应RJ45接口
ONU-EE2902C: 2个固定10/100M BASE-T自适应RJ45接口
ONU-EE2904: 4个固定10/100M BASE-T自适应RJ45接口
PON接口
上下行对称1Gbps传输速率
网络覆盖半径: 30公里
高灵敏度光接收器: 不小于-26dBm
发光功率：大于0dBm
安全性: ONU认证机制
遵循的标准
IEEE 802.3ah
中华人民共和国通讯行业标准（YD/T 1475-2006）
IEEE 802.1p 802.1Q 802.1d 802.1w
产品功能
MAC地址学习和绑定
IP地址与端口绑定
支持 DBA和SLA
支持基于物理端口、MAC地址、IP地址、VLAN号、TCP/UDP端口号及802.1p的服务质量保证(QoS)
帧过滤(ACL)
快速生成树协议RSTP
广播风暴、组播、泛洪(Flooding)抑制
数据加密
二层隔离
IGMP Proxy/Snooping
受控组播
远端环回测试
支持热插拔
物理尺寸
180mm(W) x 132mm(D) x 25mm(H)
安装: 即插即用
运行环境
温度: -10~ 60摄氏度
湿度: 10% ~ 90% 不结霜
电源
110~240VAC，宽电源适配
功率: 最大10W
2.2 ONU-EE2902C
产品照片ONU-EE2902C
傲信通讯ONU-EE2902C是遵循IEEE802.3ah和中华人民共和国通讯行业标准（YD/T 1475-2006）的ONU产品系列，功能特点有：
1. 是傲信通讯小容量的光网络单元(ONU)，主要面对FTTH/FTTO应用，通常也称为FTTH/FTTO ONU。
2. 自身没有软件系统，所有软件运行在OLT上，即插即用，无须维护，故障率低。
3. 支持上下行对称的1Gbps PON传输速率，高效的带宽利用率和以太网业务支持能力帮助运营商为他们的用户提供可靠的业务质量保证。
4. 支持与ONU-EE2900系列ONU混合组网，使运营商的建网费用最小化。
5. 采用业界最先进的技术，在以太网业务上具有强大的功能和QoS保证，支持SLA和DBA。
6. 桌面型的设备占用空间小，耗电少。
主要特性
1. 采用点到多点网络拓扑，有效地收集用户分散的以太网业务并汇聚，在用户侧提供标准RJ45快速以太网接口，与现有网络平滑互联。
2. 动态带宽分配机制使所有用户可更合理地共享1Gbps的带宽，实现可靠的服务质量(QoS)，确保同一网络中的不同业务的服务品质。
3. 支持IGMP组播，有效利用宽带。
4. 支持端口隔离。
5. 支持以太网环路检测，自动判断设备所接网络是否存在以太网环路阻断，环路消失时，能自动恢复。
6. 支持组播VLAN。
7. 支持远端环回，远程诊断网络状态。
8. 丰富的OAM功能设计，包括配置、告警、性能监控、故障隔离和安全管理等，既提供通过OLT进行的远程管理，又支持本地控制台管理。
体系结构
技术参数
系统容量
提供2/2/4个以太网接口
用户侧接口
ONU-EE2902B: 1个固定10/100M BASE-T自适应RJ45接口，1个固定10/100/1000M BASE-T自适应RJ45接口
ONU-EE2902C: 2个固定10/100M BASE-T自适应RJ45接口
ONU-EE2904: 4个固定10/100M BASE-T自适应RJ45接口
PON接口
上下行对称1Gbps传输速率
网络覆盖半径: 30公里
高灵敏度光接收器: 不小于-26dBm
发光功率：大于0dBm
安全性: ONU认证机制
遵循的标准
IEEE 802.3ah
中华人民共和国通讯行业标准（YD/T 1475-2006）
IEEE 802.1p 802.1Q 802.1d 802.1w
产品功能
MAC地址学习和绑定
IP地址与端口绑定
支持 DBA和SLA
支持基于物理端口、MAC地址、IP地址、VLAN号、TCP/UDP端口号及802.1p的服务质量保证(QoS)
帧过滤(ACL)
快速生成树协议RSTP
广播风暴、组播、泛洪(Flooding)抑制
数据加密
二层隔离
IGMP Proxy/Snooping
受控组播
远端环回测试
支持热插拔
物理尺寸
180mm(W) x 132mm(D) x 25mm(H)
安装: 即插即用
运行环境
温度: -10~ 60摄氏度
湿度: 10% ~ 90% 不结霜
电源
110~240VAC，宽电源适配
功率: 最大10W
2.3 ONU-EE2904
产品照片 ONU-EE2904
傲信通讯ONU-EE2902B是遵循IEEE802.3ah和中华人民共和国通讯行业标准（YD/T 1475-2006）的ONU产品系列，功能特点有：
1. 是傲信通讯小容量的光网络单元(ONU)，主要面对FTTH/FTTO应用，通常也称为FTTH/FTTO ONU。
2. 自身没有软件系统，所有软件运行在OLT上，即插即用，无须维护，故障率低。
3. 支持上下行对称的1Gbps PON传输速率，高效的带宽利用率和以太网业务支持能力帮助运营商为他们的用户提供可靠的业务质量保证。
4. 支持与ONU-EE2900系列ONU混合组网，使运营商的建网费用最小化。
5. 采用业界最先进的技术，在以太网业务上具有强大的功能和QoS保证，支持SLA和DBA。
6. 桌面型的设备占用空间小，耗电少。
主要特性
1. 采用点到多点网络拓扑，有效地收集用户分散的以太网业务并汇聚，在用户侧提供标准RJ45快速以太网接口，与现有网络平滑互联。
2. 动态带宽分配机制使所有用户可更合理地共享1Gbps的带宽，实现可靠的服务质量(QoS)，确保同一网络中的不同业务的服务品质。
3. 支持IGMP组播，有效利用宽带。
4. 支持端口隔离。
5. 支持以太网环路检测，自动判断设备所接网络是否存在以太网环路阻断，环路消失时，能自动恢复。
6. 支持组播VLAN。
7. 支持远端环回，远程诊断网络状态。
8. 丰富的OAM功能设计，包括配置、告警、性能监控、故障隔离和安全管理等，既提供通过OLT进行的远程管理，又支持本地控制台管理。
体系结构
技术参数
系统容量
提供2/2/4个以太网接口
用户侧接口
ONU-EE2902B: 1个固定10/100M BASE-T自适应RJ45接口，1个固定10/100/1000M BASE-T自适应RJ45接口
ONU-EE2902C: 2个固定10/100M BASE-T自适应RJ45接口
ONU-EE2904: 4个固定10/100M BASE-T自适应RJ45接口
PON接口
上下行对称1Gbps传输速率
网络覆盖半径: 30公里
高灵敏度光接收器: 不小于-26dBm
发光功率：大于0dBm
安全性: ONU认证机制
遵循的标准
IEEE 802.3ah
中华人民共和国通讯行业标准（YD/T 1475-2006）
IEEE 802.1p 802.1Q 802.1d 802.1w
产品功能
MAC地址学习和绑定
IP地址与端口绑定
支持 DBA和SLA
支持基于物理端口、MAC地址、IP地址、VLAN号、TCP/UDP端口号及802.1p的服务质量保证(QoS)
帧过滤(ACL)
快速生成树协议RSTP
广播风暴、组播、泛洪(Flooding)抑制
数据加密
二层隔离
IGMP Proxy/Snooping
受控组播
远端环回测试
支持热插拔
物理尺寸
180mm(W) x 132mm(D) x 25mm(H)
安装: 即插即用
运行环境
温度: -10~ 60摄氏度
湿度: 10% ~ 90% 不结霜
电源
110~240VAC，宽电源适配
功率: 最大10W
2.4 ONU-EE2908
产品照片ONU-EE2908
傲信通讯ONU-EE2908是遵循IEEE802.3ah和中华人民共和国通讯行业标准（YD/T 1475-2006）的ONU产品系列，是高性能的用户端设备，功能特点有：
1. 是傲信通讯大容量的光网络单元(ONU)，主要面对FTTB的应用，通常也称为FTTB ONU。
2. 支持上下行对称的1Gbps PON传输速率，高效的带宽利用率和以太网业务支持能力帮助运营商为他们的用户提供可靠的业务质量保证。
3. 产品系列有8/16/24口ONU可供选择，支持多种ONU混合组网，使运营商的建网费用最小化。
4. 采用业界最先进的技术，在以太网业务上具有强大的功能和QoS保证，支持SLA和DBA。
5. 1U的设备占用机房空间小，耗电少，降低业务的运营成本。
主要特性
1. 采用点到多点网络拓扑，有效地收集用户分散的以太网业务并汇聚，在用户侧提供标准RJ45快速以太网接口，与现有网络平滑互联。
2. 动态带宽分配机制使所有用户可更合理地共享1Gbps的带宽，实现可靠的服务质量(QoS)，确保同一网络中的不同业务的服务品质。
3. 支持IGMP组播，有效利用宽带。
4. 支持端口隔离。
5. 支持以太网环路检测，自动判断设备所接网络是否存在以太网环路并阻断，环路消失时，能自动恢复。
6. 支持组播VLAN。
7. 支持远程软件升级，具有主备Image，不会因升级失败而影响系统运转。
8. 支持远端环回，远程诊断网络状态。
9. 丰富的OAM功能设计，包括配置、告警、性能监控、故障隔离和安全管理等，既提供通过OLT进行的远程管理，又支持本地控制台管理。
体系结构
技术参数
系统容量
无阻塞线速交换能力
8K MAC地址表
4092个VLAN
提供8/16/24个快速以太网接口
用户侧接口
ONU-EE2908: 8个固定10/100/1000M BASE-T RJ45接口
ONU-EE2916: 16个固定10/100/1000M BASE-T RJ45接口
ONU-EE2924: 24个固定10/100/1000M BASE-T RJ45接口
PON接口
上下行对称1Gbps传输速率
网络覆盖半径: 30公里
高灵敏度光接收器: 不小于-26dBm
发光功率：大于0dBm
安全性: ONU认证机制
遵循的标准
IEEE 802.3ah
中华人民共和国通讯行业标准（YD/T 1475-2006）
IEEE 802.1p 802.1Q 802.1d 802.1w
产品功能
MAC地址学习和绑定
IP地址与端口绑定
支持 DBA和SLA
支持基于物理端口、MAC地址、IP地址、VLAN号、TCP/UDP端口号及802.1p的服务质量保证(QoS)
帧过滤(ACL)
快速生成树协议RSTP
广播风暴、组播、泛洪(Flooding)抑制
数据加密
二层隔离
IGMP Proxy/Snooping
受控组播
远端环回测试
支持热插拔
物理尺寸
ONU-EE2908:232mm(W)x158mm(D)x25mm(H)
ONU-EE2916/2924:432mm(W)x200mm(D)x44mm(H)
安装(ONU-EE2916/2924): 标准19”机架
运行环境
温度: -10~ 60摄氏度
湿度: 10% ~ 90% 不结霜
电源
110~240VAC，宽电源适配
功率: 最大35W
2.5 ONU-EE2908G/2916G/2924G
ONU-EE2908G 2916G 2924G
面向 FTTB 应用的大容量 EPON 光网络单元
傲信通讯ONU-EE2908G/2916G/2924G是遵循IEEE802.3ah、中华人民共和国通讯行业标准（YD/T 1475-2006）的ONU产品系列，是高性能的楼道端设备，功能特点有：
l 大容量的光网络单元(ONU)，主要面对FTTB的应用，通常也称为FTTB ONU。
l 支持上下行对称的1Gbps PON传输速率，高效的带宽利用率和以太网业务支持能力帮助运营商为他们的用户提供可靠的业务质量保证。
l 产品系列有8/16/24口ONU可供选择，支持多种ONU混合组网，使运营商的建网费用最小化。
l 采用业界最先进的技术，在以太网业务上具有强大的功能和QoS保证，支持SLA和DBA。
l 内置IAD功能，分别支持8、16、24路语音接入
l 1U的设备占用机房空间小，耗电少，降低业务的运营成本。
主要特性
l 采用点到多点网络拓扑，有效地收集用户分散的以太网业务并汇聚，在用户侧提供标准RJ45快速以太网接口和RJ11 POTS接口，与现有网络平滑互联。
l 动态带宽分配机制使所有用户可更合理地共享1Gbps的带宽，实现可靠的服务质量(QoS)，确保同一网络中的不同业务的服务品质。
l 支持IGMP组播，有效利用宽带。
l 支持端口隔离。
l 支持以太网环路检测，自动判断设备所接网络是否存在以太网环路并阻断，环路消失时，能自动恢复。
l 支持组播VLAN。
l 支持远程软件升级，具有主备Image，不会因升级失败而影响系统运转。
l 支持远端环回，远程诊断网络状态。
l 丰富的OAM功能设计，包括配置、告警、性能监控、故障隔离和安全管理等，既提供通过OLT进行的远程管理，又支持本地控制台管理。
l 支持SIP协议
l 支持T.38、T30传真协议
l IAD支持动态、静态IP
l 完备的语音故障检测、告警、日志服务
l 语音FXS端口支持主叫号码检测和显示、DTMF检测和产生等功能
l 高质量语音增进技术、包括动态抖动缓冲管理、静音压缩技术、回声消除技术、包补偿技术、语音激活检测技术（VAD）、舒适背景音生成技术（CNG）
技术参数
系统容量
l 无阻塞线速交换能力
l 8K MAC地址表
l 4092个VLAN
用户侧接口
l ONU-EE2908: 8个10/100 BASE-T RJ45接口、8个VOIP FXS接口
l ONU-EE2916: 16个10/100 BASE-T RJ45接口、16个VOIP FXS接口
l ONU-EE2924: 24个10/100 BASE-T RJ45接口、24个VOIP FXS接口
PON接口
l 上下行对称1Gbps传输速率
l 网络覆盖半径: 30公里
l 高灵敏度光接收器: 不小于-26dBm
l 发光功率：大于0dBm
l 安全性: ONU认证机制
遵循的标准
l IEEE 802.3ah
l 中华人民共和国通讯行业标准（YD/T 1475-2006）
l IEEE 802.1p 802.1Q 802.1d 802.1w 802.3ad
语音编码：
l G.723.1，G.729，G.711
FXS接口
l 普通电话机或PBX外线
l FXS模拟环路启始（Loop Start）
l DTMF检测
l 主叫号码生成
l 阻抗：600ohms
l 振铃电压：75-VRMS
l 振铃频率：25Hz
产品功能
l MAC地址学习和绑定
l IP地址与端口绑定
l 支持 DBA和SLA
l 支持基于物理端口、MAC地址、IP地址、VLAN号、TCP/UDP端口号及802.1p的服务质量保证(QoS)
l 帧过滤(ACL)
l 快速生成树协议RSTP
l 广播风暴、组播、泛洪（Flooding）抑制
l 数据加密
l 二层隔离
l IGMP Proxy/Snooping
l 受
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
