铁路一级道砟技术规格书
（路基）：
1、 技术标准：采用《中华人民共和国铁道行业标准》（TB/T2140-2008）标准。
2、 主要技术要求：
2.1 道砟原料：碎石道砟应选用开山块石破碎,筛选加工生产,且颗粒表面全部为破碎面。
2.2 道砟材质性能
性 能
参 数
一级道碴
指标
1 抗磨耗、抗冲击性能
1）洛杉矶磨耗率LAA %
2）标准集料冲击韧度IP
3）石料耐磨硬度系数K干磨
18＜LAA＜27
110＞IP＞95
K干磨＞18
2 抗压碎性能
1）标准集料压碎率CA %
2）道碴集料压碎率CB %
CA＜9
CB＜18
3 渗水性能
1）渗透系数Pm 10 cm/S
2）石粉试模件抗压强度σ MPa
3）石粉液限LL %
4）石粉塑限PL %
Pm＞4.5
σ＜0.4
LL＞20
PL＞11
4 抗大气腐蚀性能
硫酸钠溶液浸泡浸损失率 %
＜10
5 稳步性能
1）密度 g/cm3
2）容重 g/cm3
＞2.55
＞2.5
6 软弱颗粒
饱水单轴抗压强度 MPa
≤20
软弱颗粒含量少于10%(质量比)
2.3 粒径级配应符合下表规定：
新建铁路一级碎石道砟粒径级配
方孔筛孔边长（mm）
16
25
35.5
45
56
63
过筛质量百分率（%）
0-5
5-15
25-40
55-75
92-97
97-100

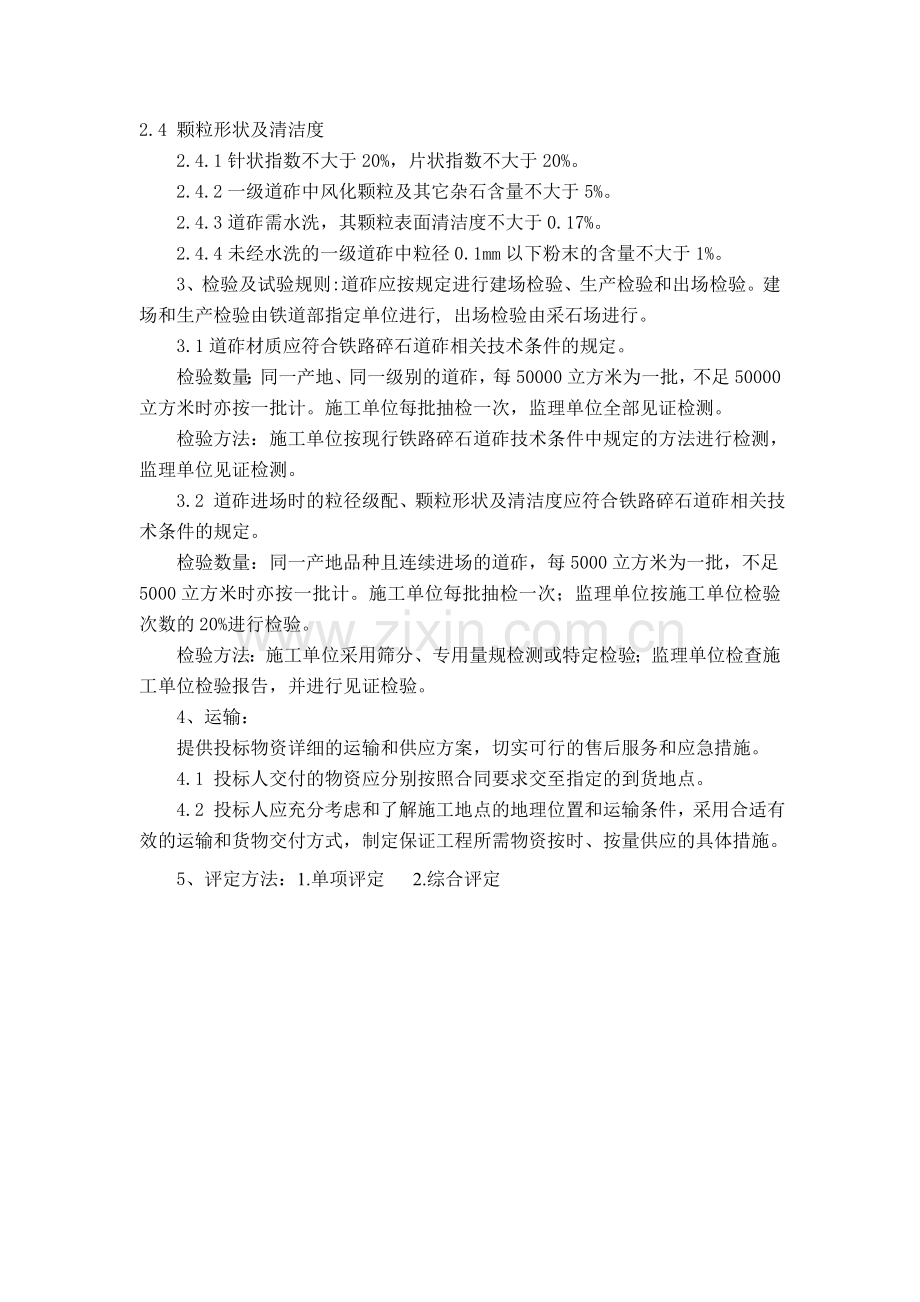

2.4 颗粒形状及清洁度
　　2.4.1针状指数不大于20%，片状指数不大于20%。
　　2.4.2一级道砟中风化颗粒及其它杂石含量不大于5%。
　　2.4.3道砟需水洗，其颗粒表面清洁度不大于0.17%。
2.4.4未经水洗的一级道砟中粒径0.1mm以下粉末的含量不大于1%。
3、检验及试验规则:道砟应按规定进行建场检验、生产检验和出场检验。建场和生产检验由铁道部指定单位进行, 出场检验由采石场进行。
3.1道砟材质应符合铁路碎石道砟相关技术条件的规定。
检验数量：同一产地、同一级别的道砟，每50000立方米为一批，不足50000立方米时亦按一批计。施工单位每批抽检一次，监理单位全部见证检测。
检验方法：施工单位按现行铁路碎石道砟技术条件中规定的方法进行检测，监理单位见证检测。
3.2 道砟进场时的粒径级配、颗粒形状及清洁度应符合铁路碎石道砟相关技术条件的规定。
检验数量：同一产地品种且连续进场的道砟，每5000立方米为一批，不足5000立方米时亦按一批计。施工单位每批抽检一次；监理单位按施工单位检验次数的20%进行检验。
检验方法：施工单位采用筛分、专用量规检测或特定检验；监理单位检查施工单位检验报告，并进行见证检验。
4、运输：
提供投标物资详细的运输和供应方案，切实可行的售后服务和应急措施。
4.1 投标人交付的物资应分别按照合同要求交至指定的到货地点。
4.2 投标人应充分考虑和了解施工地点的地理位置和运输条件，采用合适有效的运输和货物交付方式，制定保证工程所需物资按时、按量供应的具体措施。
5、评定方法：1.单项评定 2.综合评定
