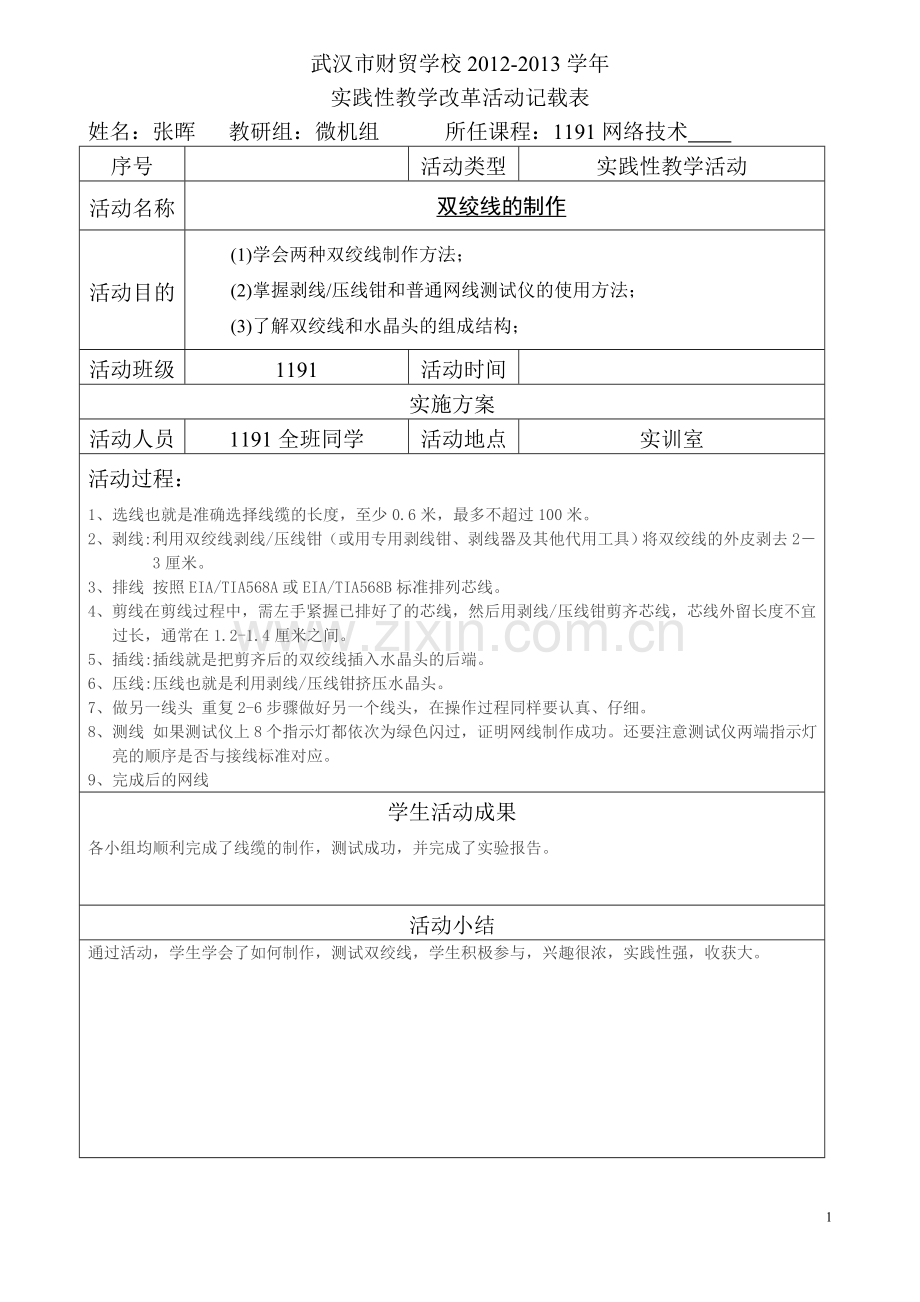

双绞线的制作.doc

武汉市财贸学校2012-2013学年
实践性教学改革活动记载表
姓名：张晖 教研组：微机组 所任课程：1191网络技术
序号

活动类型
实践性教学活动
活动名称
双绞线的制作
活动目的
(1)学会两种双绞线制作方法；
(2)掌握剥线/压线钳和普通网线测试仪的使用方法；
(3)了解双绞线和水晶头的组成结构；
活动班级
1191
活动时间

实施方案
活动人员
1191全班同学
活动地点
实训室
活动过程：
1、选线也就是准确选择线缆的长度，至少0.6米，最多不超过100米。
2、剥线:利用双绞线剥线/压线钳（或用专用剥线钳、剥线器及其他代用工具）将双绞线的外皮剥去2－3厘米。
3、排线 按照EIA/TIA568A或EIA/TIA568B标准排列芯线。
4、剪线 在剪线过程中，需左手紧握已排好了的芯线，然后用剥线/压线钳剪齐芯线，芯线外留长度不宜过长，通常在1.2-1.4厘米之间。
5、插线:插线就是把剪齐后的双绞线插入水晶头的后端。
6、压线:压线也就是利用剥线/压线钳挤压水晶头。
7、做另一线头 重复2-6步骤做好另一个线头，在操作过程同样要认真、仔细。
8、测线 如果测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。还要注意测试仪两端指示灯亮的顺序是否与接线标准对应。
9、完成后的网线
学生活动成果
各小组均顺利完成了线缆的制作，测试成功，并完成了实验报告。
活动小结
通过活动，学生学会了如何制作，测试双绞线，学生积极参与，兴趣很浓，实践性强，收获大。
