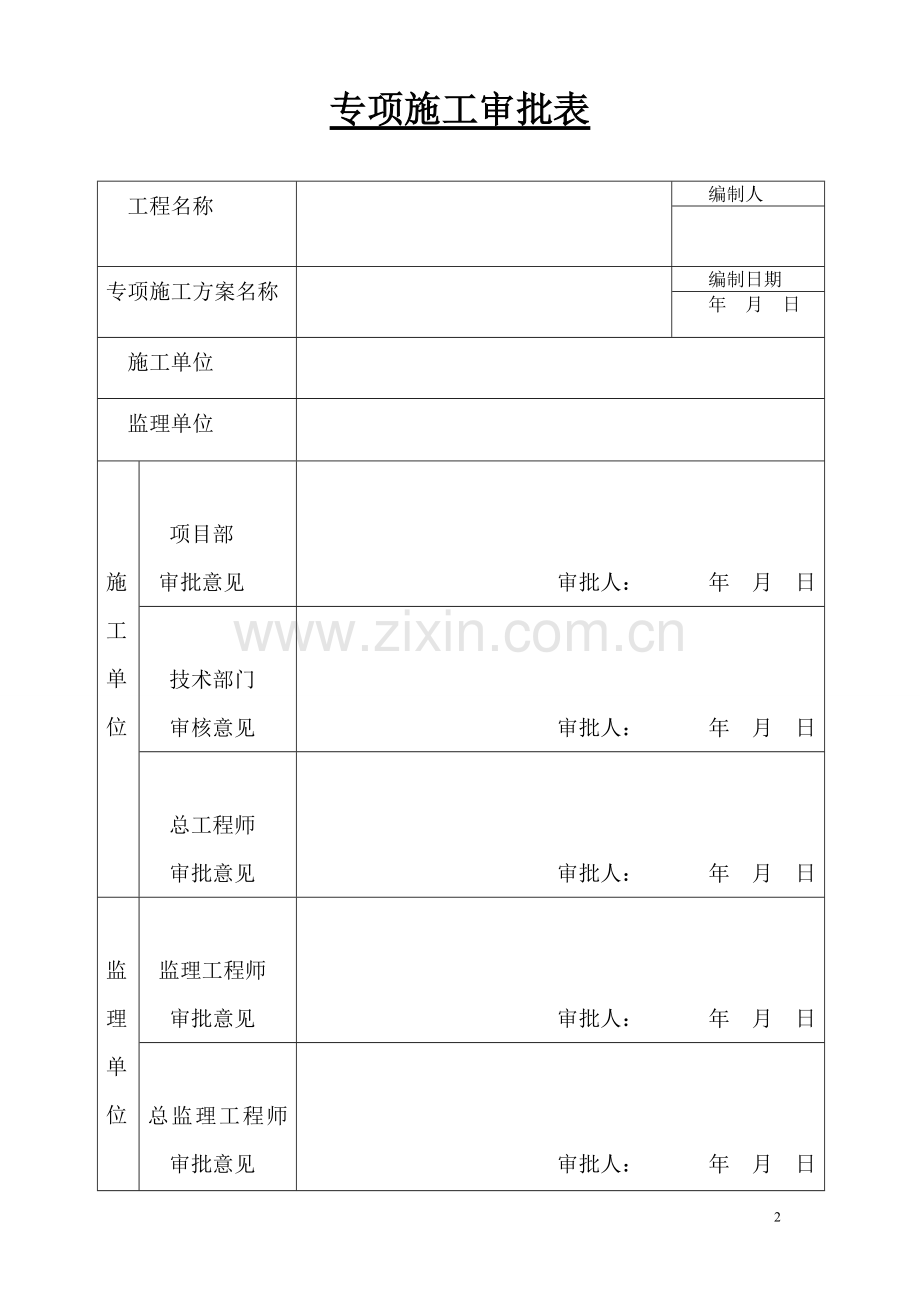

专项施工审批表

工程名称

编制人

专项施工方案名称

编制日期
年 月 日
施工单位

监理单位

施
工
单
位

项目部
审批意见

审批人： 年 月 日

技术部门
审核意见

审批人： 年 月 日

总工程师
审批意见

审批人： 年 月 日

监
理
单
位

监理工程师
审批意见

审批人： 年 月 日

总监理工程师审批意见

审批人： 年 月 日
无机玻化微珠保温砂浆

施

工

方

案

1、工程概况：
工程名称： ，厚度为30 ㎜无机玻化微珠保温系统，外墙为涂料饰面及面砖饰面。

2、编制依据

《建筑节能工程施工质量验收》GB50411-2007；
《建筑装饰装修质量验收规范》GB50210-2001；
《住宅建筑围护结构节能应用技术规程》DG/TJ08-206-2002；
《住宅建筑节能工程施工质量验收规程》DGJ08-113-2005；
《外墙外保温专用砂浆技术要求》DB31/T366-2006；
《外墙外保温工程技术规程》 JGJ 144
《混凝土结构工程施工质量验收规范》 GB 50204
《砌体工程施工质量验收规范》GB 50203
《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001）
《建筑结构载荷规范》GB50009-2001

3、外墙外保温系统构造及适用范围
1.1）保温系统基本构造（涂料饰面）
基层墙体
保温系统基本构造
界面层
保温层
护面层
饰面层
各种砌体墙和混凝土墙
粉刷面及界面砂浆
无机波化微珠保温材料
抗裂砂浆+普通耐碱网格布
柔性耐水腻子+弹性涂料

1.2）保温系统基本构造（面砖饰面）
基层墙体
保温系统基本构造
界面层
保温层
护面层
饰面层
各种砌体墙和混凝土墙
粉刷面及界面砂浆
无机波化微珠保温材料
抗裂砂浆+热镀锌钢丝网
面砖粘接剂+面砖

2）无机波化微珠保温材料适用于新建，改建和扩建居住建筑，公共建筑和工业建筑外墙外保温，外墙内保温工程。
3）无机波化微珠保温材料适用于外墙基层墙体材料为钢筋混凝土墙，P型烧结多孔砖，混凝土多孔砖，混凝土小型空心砌块，蒸压灰砂砖，蒸压粉煤灰砖，蒸压加气混凝土砌块，以及改扩建工程中的烧结普通砖。

4、施工部署
1）成立外墙外保温工程项目经理部，指定项目经理为工程负责人，负责本工程施工以及与建设单位、监理单位、总包单位协调配合。
2）项目经理部组成人员：
技术负责人、项目经理、施工员、安全员、质量员、资料员、材料员、施工班长、仓库管理员（部分职务可兼职）
3）劳动力组织
材料运输、测量弹线、搅拌、抹灰、剪切
4）技术准备
A、 施工及技术管理人员，必须认真熟悉施工图纸，及时检查现场和图纸变更的情况。
B、 编制施工方案，办好开工审批手续。
C、 配备专人负责技术资料的收集和整理。
D、 组织培训施工人员熟练掌握外墙外保温施工工艺。
E、 对施工队进行技术及安全交底。
5）进场施工必须具备的条件
安装现场应有足够大的室内临时仓库，无机材料保温材料运至工地后存放在干燥防湿的仓位内，以保证产品质量。应有简易宿舍，供食宿及工具设备存放。
A、 施工用水电供应
B、 施工时对土建方外墙粉刷进行检查验收，符合外墙普通抹灰标准。
6）基层墙体的质量检验
A、 基层墙体必须清理干净，使墙体表面没有油、浮尘、污垢、脱模剂、风化物、涂料、蜡、防水剂、潮气、霜、泥土等污染物或其他妨碍粘结的材料，墙体表面无凸出物，施工时应清洁平整。
B、 对于墙面施工洞、脚手架拉结口土建负责跟进修补。
C、 外墙抹灰基层检查验收标准：基层墙体经处理后，其表面平整度、立面垂直度、阴阳角、方正度均需符合《建筑装饰装修工程质量验收规范》（GB50210-2001）的要求。
D．基层墙体应符合《混凝土结构工程施工质量验收规范》 GB 50204 和《砌体工程施工质量验收规范》GB 50203 的要求
7）现场管理要求
A、建立科学合理的劳动组织体系，做到管理到现场，服务到现场，有问题及时解决。
B、制订现场作业标准，实现作业标准化，操作规范化。
C、加强操作工人之间的安排协调，消除窝工、重复搬运、返工等无效劳动和工时浪费现象。
D、现场物资、器具安放整齐有序，场地整洁，并使每个操作工人对自己的工作内容、职责范围、工作程序能清楚了解。
E、及时更换调整不合规范要求的器具、工具和用具。对现场经常进行整顿、整理、清扫、清除，消灭施工现场中的松、散、脏、乱、差等现象，保证工人在劳动中的安全和健康。

5、施工准备
1)施工前，需确认门框及墙身所有的给排水管，预埋管件已安装完毕，墙体外各管线是否已预留出做保温层的设计厚度。
2)外墙脚手架或吊篮安装到位，离墙距离适当，安全检查合格。
3）连接件，穿墙管道等应在保温作业前完成。
4）施工机具
A.吊篮或装修用爬升脚手架安装完毕，经调试运行安全无误、可靠，满足施工作业要求，并配备专职安全检查和维修人员。
B.施工工具包括：强制式砂浆搅拌机、垂直运输机械，水平运输手推车、手提搅拌器等。
C.常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、錾子、壁纸刀、托线板、方尺、靠尺、塞尺、探针、钢尺，电钻等。

6、施工流程
一、涂料饰面
1）基层墙面验收
→2）基层墙面处理
→3）基层墙体涂刷界面剂
→4）吊垂线，做灰饼、护角
→5）抹第一遍无机玻化微珠保温材料
→6）24小时后抹第二遍无机玻化微珠保温材料，达到灰饼厚度并找平
→7）平整度、垂直度验收,晾置干燥，产生强度
→8）5天后抹第一遍抗裂砂浆，并压入普通耐碱网格布
→9）抹第二遍抗裂砂浆，覆盖网格布，找平
→10）保温施工整体验收
→11）外饰涂料施工

二、面砖饰面
1）基层墙面验收
→2）基层墙面处理
→3）基层墙体涂刷界面剂
→4）吊垂线，做灰饼、护角
→5）抹第一遍无机玻化微珠保温材料
→6）6-12小时后抹第二遍无机玻化微珠保温材料，达到灰饼厚度并找平
→7）平整度、垂直度验收,晾置干燥，产生强度
→8）2-5天后抹第一遍抗裂砂浆（实际天数根据温度、湿度及保温层度决定）
→9）嵌入热镀锌钢丝网并用锚栓固定
→10）抹第二遍抗裂砂浆，覆盖钢丝网和锚栓，找平
→11）保温施工整体验收
→12）外饰面砖施工。
7、施工流程图
基层墙面验收
涂料
材料准备

基层墙面处理
无机玻化微珠保温层施工
吊垂线，做灰饼、护角
套方，弹控制线
保温施工整体验收
第一遍抗裂砂浆，并压入普通耐碱网格布

第二遍抗裂砂浆
外饰面施工

基层墙体涂刷界面剂
配制抗裂砂浆材料准备
竣工验收

配制界面剂

配制保温材料准备

保温层验收

面砖
基层墙面验收

材料准备

基层墙面处理
无机玻化微珠保温层施工
保温层施工
吊垂线，做灰饼、护角
套方，弹控制线
保温施工整体验收
第一遍抗裂砂浆
嵌入热镀锌钢丝网并锚栓固定
第二遍抗裂砂浆
外饰面砖施工

基层墙体涂刷界面剂
配制抗裂砂浆材料准备
配制专用瓷砖粘结剂
竣工验收

配制界面剂

配制保温材料准备

保温层验收

8、无机保温系统施工工艺
1）基层墙体涂刷界面剂：对于混凝土墙体，光滑砌块墙面和砌筑填充加气混凝土墙体应满涂界面砂浆。
2) 制做灰饼，护角：在界面砂浆表面，按规定的水平和垂直间距用保温砂浆按节能计算厚度抹出灰饼，以控制保温层厚度。同时按要求的保温层厚度，垂直度做护角。
3）保温材料配制
A.使用时，将保温材料（胶粉：玻化微珠比30kg:22kg）、水按质量比1：1.0～1.2的比例加入干净的搅拌机内搅拌，约需搅拌10～12min，该浆料在2h内用完。
B.搅拌前应清理干净搅拌机内残留的水泥砂浆，搅拌时保温材料中不得掺入水泥，砂、骨料、速凝剂、聚合物等其它添加剂，否则将会产生严重后果。
C.保温材料的水灰比应严格控制在规定的范围之内，不得根据施工习惯在保温材料中加入过量的水，否则将会产生严重后果。
4）保温材料施工：
A.保温浆料的施工应自上而下进行。
B. 结合层保温浆料应控制在20mm以内，并压实，保证与墙体紧密结合。此后，每一遍厚度控制在15～20mm之间。最后一遍厚度10mm左右为宜，操作时应达到灰饼厚度并用大杠搓平，墙面门窗口平整度应达到验收标准。每遍间隔时间不低于24小时。
C.保温层固化干燥时间为5天，验收合格后方可进行抗裂砂浆施工。若遇雨，雾等潮湿天气或低温天气应延长干燥时间至保温层固化干燥（用手指按不动表面）。
D．禁止在保温层未固化干燥时进行抗裂砂浆施工，否则将会产生严重后果。
E.雨天应停止施工，施工好但未干的部分应做好防水措施，如防水措施不当，被雨水破坏部分要铲除，重新施工。
F.遇室外温度低于5摄氏度应停止施工。风力大于五级的天气应停止外脚手架高空作业。
5）抗裂防护层施工（涂料饰面）
A.抗裂砂浆施工应在保温层的质量验收合格后分两遍进行。
B.第一遍抗裂砂浆的厚度宜为1～2mm，并压入普通耐碱网格布。网格布应紧贴第一遍抗裂砂浆，表面应平整，不得翘曲和隆起。。
C.第二遍抗裂砂浆施工应在次日施工，将网格布全覆盖并找平，网格布不得外露。护面层的厚度为3mm。
6)饰面层施工
A.饰面层施工应待第二遍抗裂砂浆达到一定强度后方可进行。
5.1）抗裂防护层施工（面砖饰面）
A.抗裂砂浆施工应在保温层的质量验收合格后分两遍进行。
B.第一遍抗裂砂浆的厚度宜为2～3mm，达到一定强度后放线钻孔。
C.铺设0.9厚,网孔12×12热镀锌钢丝网。热镀锌钢丝网上下左右应有搭接，搭接宽度不小于50mm。钢丝网应紧贴第一遍抗裂砂浆，表面应平整，不得翘曲和隆起。
D.用锚栓将热镀锌钢丝网与墙体基层固定，并按竖，横向均匀设置锚栓。锚固件进入外墙基层的深度不得小于35mm。锚栓数量每平方米墙面6个（高度≤20m）；7个（高度＞20）。
E. 第二遍抗裂砂浆施工应在次日施工，将热镀锌钢丝网全覆盖并找平，钢丝网不得外露。护面层的厚度为3～5mm。
6)饰面层施工
A.饰面层施工应待第二遍抗裂砂浆达到一定强度后方可进行。
9、质量检验
1） 一般项目
A.外墙外保温工程的主控项目验收应符合下列规定：
材料的品种，规格和性能应符合图集和设计要求。
检查方法：检验出厂合格证，性能检测报告，进场验收记录和材料复检报告。
B.保温层厚度应符合设计规范要求。
检查方法：用钢针插入和尺量检查。
C.网格布（钢丝网）应铺贴严实，不应有隆起，翘曲，外露等现象，搭接宽度应符合规定要求。
检查方法：观察；用尺测量。
D.各构造层之间应粘结牢固，无脱层，空鼓和裂缝；面层无粉化，起皮和爆灰。E.外墙外保温工程的一般项目验收应符合下列规定,并达到表6-1的标准：保温系统应表面洁净，接搓平整。检查方法：观察；手摸检查。
表6-1 保温墙面允许偏差及检验方法
项 次
项 目
允许偏差（单位：mm）
检查方法
保温层
防护层
1
立面垂直度
4
3
用2m托线板检查
2
表面平整度
4
3
用2m靠尺及塞尺检查
3
阴阳角垂直
4
3
用2m托线板检查
4
阴阳角方正
4
3
用2m方尺和塞尺检查
5
立面总高度垂直度
H/1000且不大于20
用经纬仪、吊线检查
6
分格线直线度
4
拉5m线，不足5m拉通线，钢尺检查
7
保温层厚度
设计厚度
用探针、钢尺检查

质量评定可按《建筑装饰装修工程质量验收规范》（GB50210-2001）的“一般抹灰工程”执行。

10、构造节点处理
1）护角:离室外地坪或坡面2.4m高度范围内的外墙阳角及易受碰撞的突出部位应先用1：2.5的水泥砂浆做护角，每侧宽度不宜小于50mm。
2） 窗口：门窗洞口四周应附加普通耐碱网格布，并在四角加设方形网格布，铺贴角度45度，滴水和窗密封。
3)外墙阳角,阴角：阳角左右侧墙面附加网格布（≤15cm）。
4)勒脚：外墙面正负零零线以上至20cm高度用1：2.5水泥砂浆粉刷至保温层齐平，界面处网格布向下延伸10cm，以防开裂。
5）空调室外机搁板：搁板泛水面用无机保温材料找坡，厚度同墙面保温层，面层用1：2.5水泥砂浆内掺5%防水粉末。
6）女儿墙：女儿墙檐口顶层用1：2.5水泥砂浆内掺5%防水粉末抹面，墙体内侧面用保温材料抹面至设计厚度，保温层与屋面详解部位应防水密封。
7）檐口：檐沟板顶面应用无机保温材料，厚度同墙面保温层，用1：2.5水泥砂浆内掺5%防水粉末抹面。
8）管道穿墙：穿墙管道应置入嵌缝条，并用密封膏密封。
9)雨水管：安装雨水管时，在保温层切割100×100方洞，安入管箍固定件，再用水泥砂浆填实，接缝四周涂刷防水油膏。
10)凸窗：凸窗的檐口顶部抹保温材料，厚度同墙面保温层，用1：2.5水泥砂浆内掺5%防水粉末抹面找坡。
