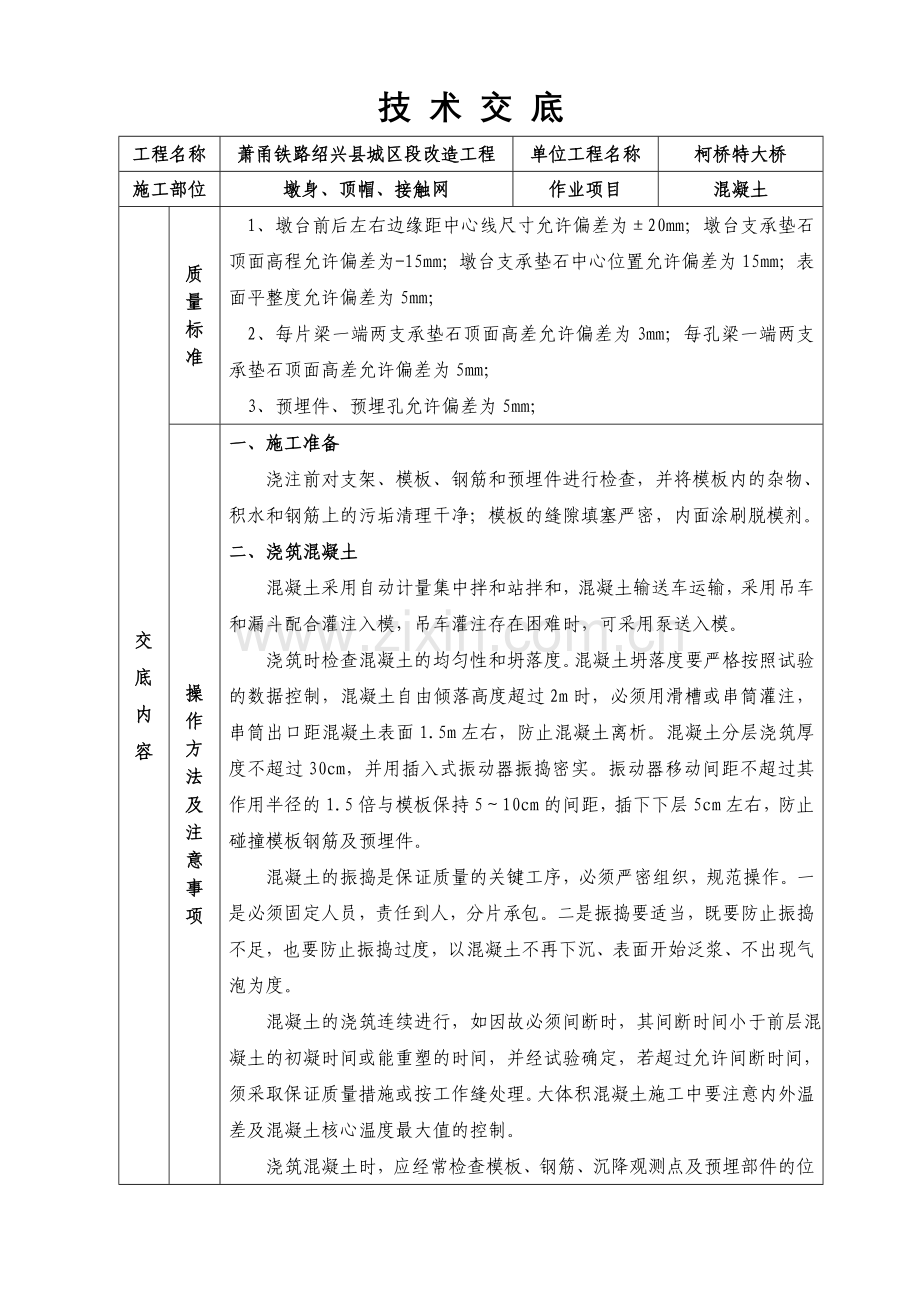

技 术 交 底
工程名称
萧甬铁路绍兴县城区段改造工程
单位工程名称
柯桥特大桥
施工部位
墩身、顶帽、接触网
作业项目
混凝土
交 底 内 容
质 量 标 准
1、墩台前后左右边缘距中心线尺寸允许偏差为±20mm；墩台支承垫石顶面高程允许偏差为-15mm；墩台支承垫石中心位置允许偏差为15mm；表面平整度允许偏差为5mm；
2、每片梁一端两支承垫石顶面高差允许偏差为3mm；每孔梁一端两支承垫石顶面高差允许偏差为5mm；
3、预埋件、预埋孔允许偏差为5mm；
操 作 方 法 及 注 意 事 项
一、施工准备
浇注前对支架、模板、钢筋和预埋件进行检查，并将模板内的杂物、积水和钢筋上的污垢清理干净；模板的缝隙填塞严密，内面涂刷脱模剂。
二、浇筑混凝土
混凝土采用自动计量集中拌和站拌和，混凝土输送车运输，采用吊车和漏斗配合灌注入模，吊车灌注存在困难时，可采用泵送入模。
浇筑时检查混凝土的均匀性和坍落度。混凝土坍落度要严格按照试验的数据控制，混凝土自由倾落高度超过2m时，必须用滑槽或串筒灌注，串筒出口距混凝土表面1.5m左右，防止混凝土离析。混凝土分层浇筑厚度不超过30cm，并用插入式振动器振捣密实。振动器移动间距不超过其作用半径的1.5倍与模板保持5～10cm的间距，插下下层5cm左右，防止碰撞模板钢筋及预埋件。
混凝土的振捣是保证质量的关键工序，必须严密组织，规范操作。一是必须固定人员，责任到人，分片承包。二是振捣要适当，既要防止振捣
不足，也要防止振捣过度，以混凝土不再下沉、表面开始泛浆、不出现气泡为度。
混凝土的浇筑连续进行，如因故必须间断时，其间断时间小于前层混凝土的初凝时间或能重塑的时间，并经试验确定，若超过允许间断时间，须采取保证质量措施或按工作缝处理。大体积混凝土施工中要注意内外温差及混凝土核心温度最大值的控制。
浇筑混凝土时，应经常检查模板、钢筋、沉降观测点及预埋部件的位

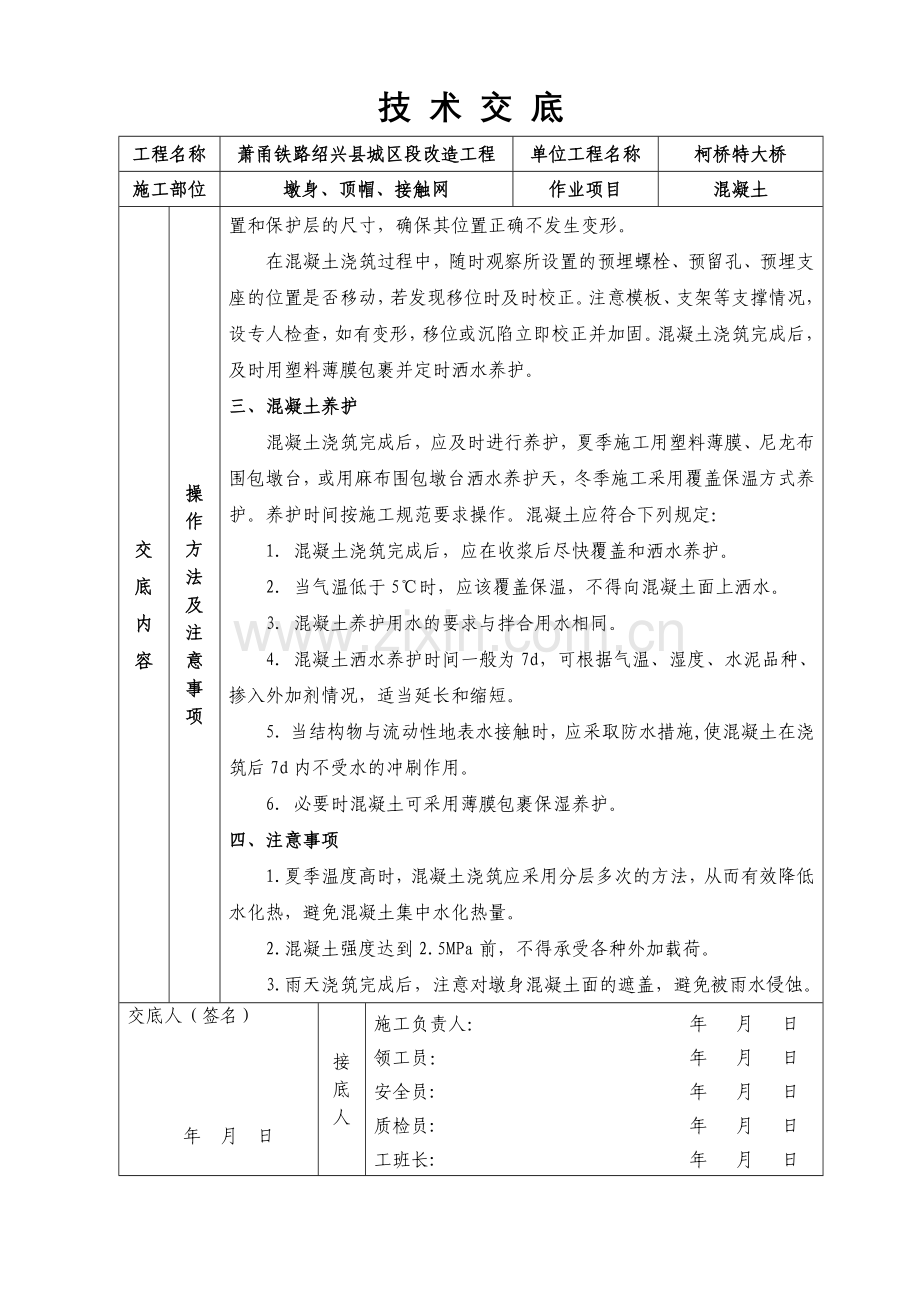

技 术 交 底
工程名称
萧甬铁路绍兴县城区段改造工程
单位工程名称
柯桥特大桥
施工部位
墩身、顶帽、接触网
作业项目
混凝土
交 底 内 容
操 作 方 法 及 注 意 事 项
置和保护层的尺寸，确保其位置正确不发生变形。
在混凝土浇筑过程中，随时观察所设置的预埋螺栓、预留孔、预埋支座的位置是否移动，若发现移位时及时校正。注意模板、支架等支撑情况，设专人检查，如有变形，移位或沉陷立即校正并加固。混凝土浇筑完成后，及时用塑料薄膜包裹并定时洒水养护。
三、混凝土养护
混凝土浇筑完成后，应及时进行养护，夏季施工用塑料薄膜、尼龙布围包墩台，或用麻布围包墩台洒水养护天，冬季施工采用覆盖保温方式养护。养护时间按施工规范要求操作。混凝土应符合下列规定：
1．混凝土浇筑完成后，应在收浆后尽快覆盖和洒水养护。
2．当气温低于5℃时，应该覆盖保温，不得向混凝土面上洒水。
3．混凝土养护用水的要求与拌合用水相同。
4．混凝土洒水养护时间一般为7d，可根据气温、湿度、水泥品种、掺入外加剂情况，适当延长和缩短。
5．当结构物与流动性地表水接触时，应采取防水措施,使混凝土在浇筑后7d内不受水的冲刷作用。
6．必要时混凝土可采用薄膜包裹保湿养护。
四、注意事项
1.夏季温度高时，混凝土浇筑应采用分层多次的方法，从而有效降低水化热，避免混凝土集中水化热量。
2.混凝土强度达到2.5MPa前，不得承受各种外加载荷。
3.雨天浇筑完成后，注意对墩身混凝土面的遮盖，避免被雨水侵蚀。
交底人（签名）

年 月 日
接 底 人
施工负责人： 年 月 日
领工员： 年 月 日
安全员: 年 月 日
质检员: 年 月 日
工班长: 年 月 日
