BCM蓝牙音频方案介绍.pptx

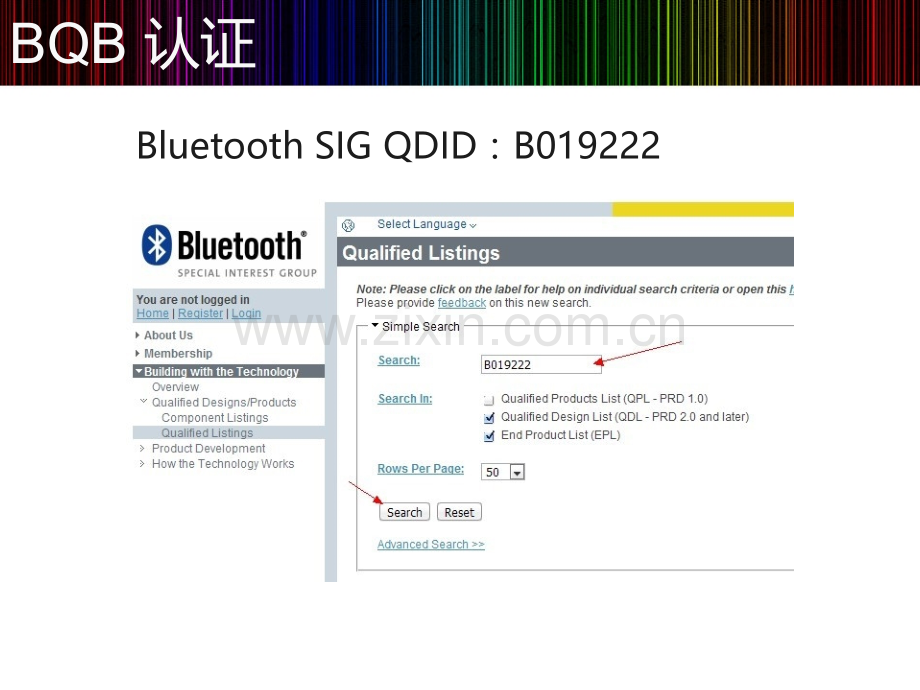

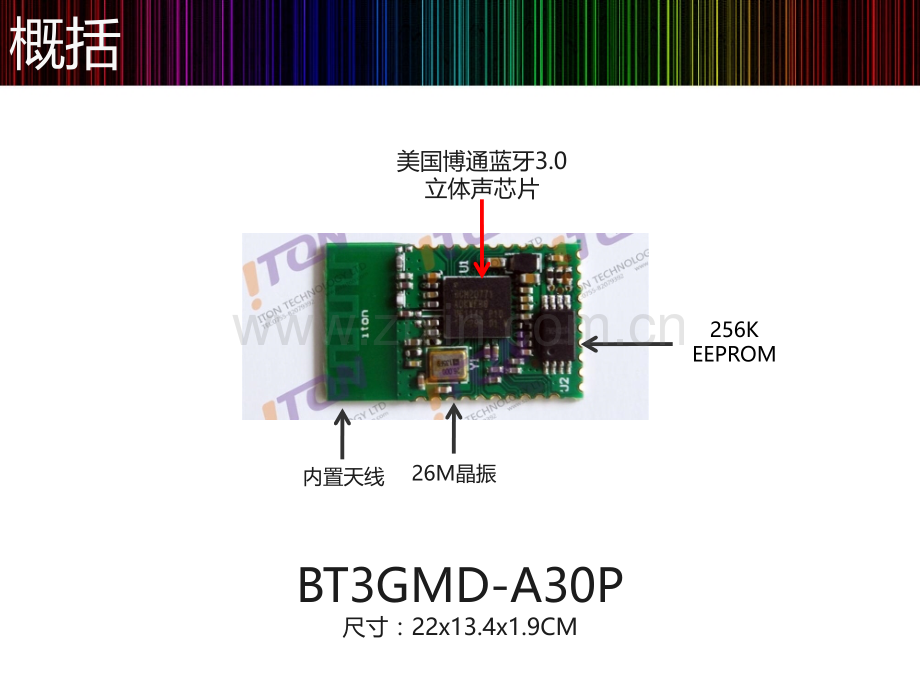

概括美国博通蓝牙3.0立体声芯片256K EEPROM26M晶振内置天线BT3GMD-A30P尺寸：22x13.4x1.9CMBQB 认证Bluetooth SIG QDID：B019222主芯片BCM20771BCM2077165纳米 CMOS制造工艺设计的立体声蓝牙单芯片系统解决方案-更小的芯片体积-更高的集成度-更省电1毫米=1000微米，1微米=1000纳米新的BCM2077x系列是业界首创的、采用主要特点A2DP 1.2，采用音质流畅的SBC解码，纯CD音质高质量的96分贝DACs信噪比与44.1和48千赫采样率StereoCD音质的采样率为44.1KHz，量化位数为16bit。8 kHz-电话所用采样率,对于人的说话已经足够 22.05 KHz-FM广播的声音品质 44.1 KHz-是理论上的CD音质界限 48 KHz-人耳的极限主要特点Broadcoms SmartAudio 技术能在蓝牙免提设备中智能地分析数字音频流，区分语音和非语音的特性，更有效地消除背景噪音，提供更清晰的语音通话SmartAudio主要特点基于ROM的解决方案无需昂贵、累赘的外部存储器组件，就能实现更紧凑、更经济实惠的设计ROM base主要特点支持多国语言语音操作提醒：中文，英语，德语，法语，西班牙提示内容如：开机，关机，进入配对，配对成功，手机已连接，连接已断开，最大音量，等等，无需看指示灯便可完成各种操作。Voice Prompt主要特点iOS系统蓝牙耳机电量显示不知道蓝牙耳机剩余多少电量？没关系，电量剩余量就在IOS终端电量旁显示Battery indicator其他特点o远端回声和噪声消除显著减轻了话音重叠问题，可使通话更清晰；o内置语音识别技术使设备制造商能在产品中支持语音指令，从而提升用户体验；o增强的近端语音可懂度自动为用户提高音频质量和音量；o集成的快速充电电源管理单元（PMU）仅用几分钟就能给耳机再充电；o高度可调的音频算法可进一步实现产品的差别化，并能适应各种不同的产品外形尺寸，这种能力目前是业界独一无二的。模块系统特点o 完全支持 3.0 and 2.1+EDR o ARM Cortex-M3 处理器o RF Perf:Tx:+8dBm,Rx:-91dBm(毫瓦分贝)接收灵敏度模块音频特点o A2DP 1.2 采用音质流畅的SBC解码o AVRCP(音频/视频遥控配置文件)1.4 遥控功能o 高质量的96分贝DACs信噪比与44.1和48千赫采样率o 支持side tone和MEMS 数字麦克风o 结合SmartAudio 语音增强算法 电源管理o 自动省电模式o 内置低电量震动提醒，支持深度睡眠模式 o 支持快速充电o 低功率，100mAh电量支持超过10小时播放 o Handles standard charge batteries from 30mAh to 200mAho 内置 ADC 监控电量,温度,和充电电压o 兼容日本PSE功耗功能框架图PMUBluetooth EDR radioCodecCrystal OSCand LPO Noise&echoreductionengineMultifunction IOEEPROM orserial FlashEight ButtonsBatteryLEDMicphone1Micphone2SpeakerSpeaker应用立体声蓝牙耳机立体声蓝牙音箱立体声蓝牙Soundbar
