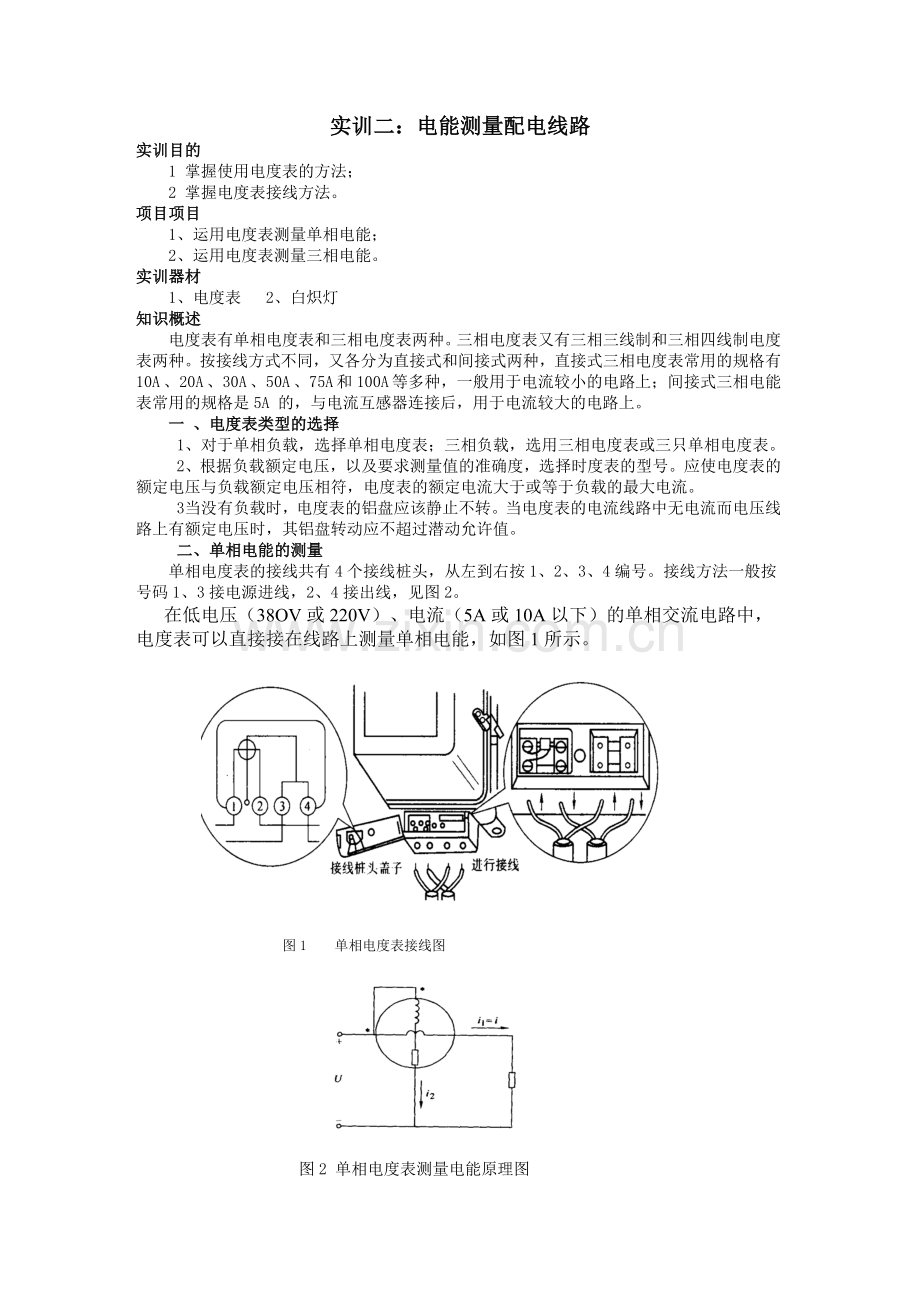

实训二：电能测量配电线路
实训目的
1 掌握使用电度表的方法；
2 掌握电度表接线方法。
项目项目
1、运用电度表测量单相电能；
2、运用电度表测量三相电能。
实训器材
1、电度表 2、白炽灯
知识概述
电度表有单相电度表和三相电度表两种。三相电度表又有三相三线制和三相四线制电度表两种。按接线方式不同，又各分为直接式和间接式两种，直接式三相电度表常用的规格有10A 、20A 、30A 、50A 、75A 和100A 等多种，一般用于电流较小的电路上；间接式三相电能表常用的规格是5A 的，与电流互感器连接后，用于电流较大的电路上。
一 、电度表类型的选择
1、对于单相负载，选择单相电度表；三相负载，选用三相电度表或三只单相电度表。
2、根据负载额定电压，以及要求测量值的准确度，选择时度表的型号。应使电度表的额定电压与负载额定电压相符，电度表的额定电流大于或等于负载的最大电流。
3 当没有负载时，电度表的铝盘应该静止不转。当电度表的电流线路中无电流而电压线路上有额定电压时，其铝盘转动应不超过潜动允许值。
二、单相电能的测量
单相电度表的接线共有4个接线桩头，从左到右按1、2、3、4编号。接线方法一般按号码1、3接电源进线，2、4接出线，见图2。
在低电压（38OV或220V）、电流（5A或10A以下）的单相交流电路中，电度表可以直接接在线路上测量单相电能，如图1所示。

图1 单相电度表接线图

图2 单相电度表测量电能原理图

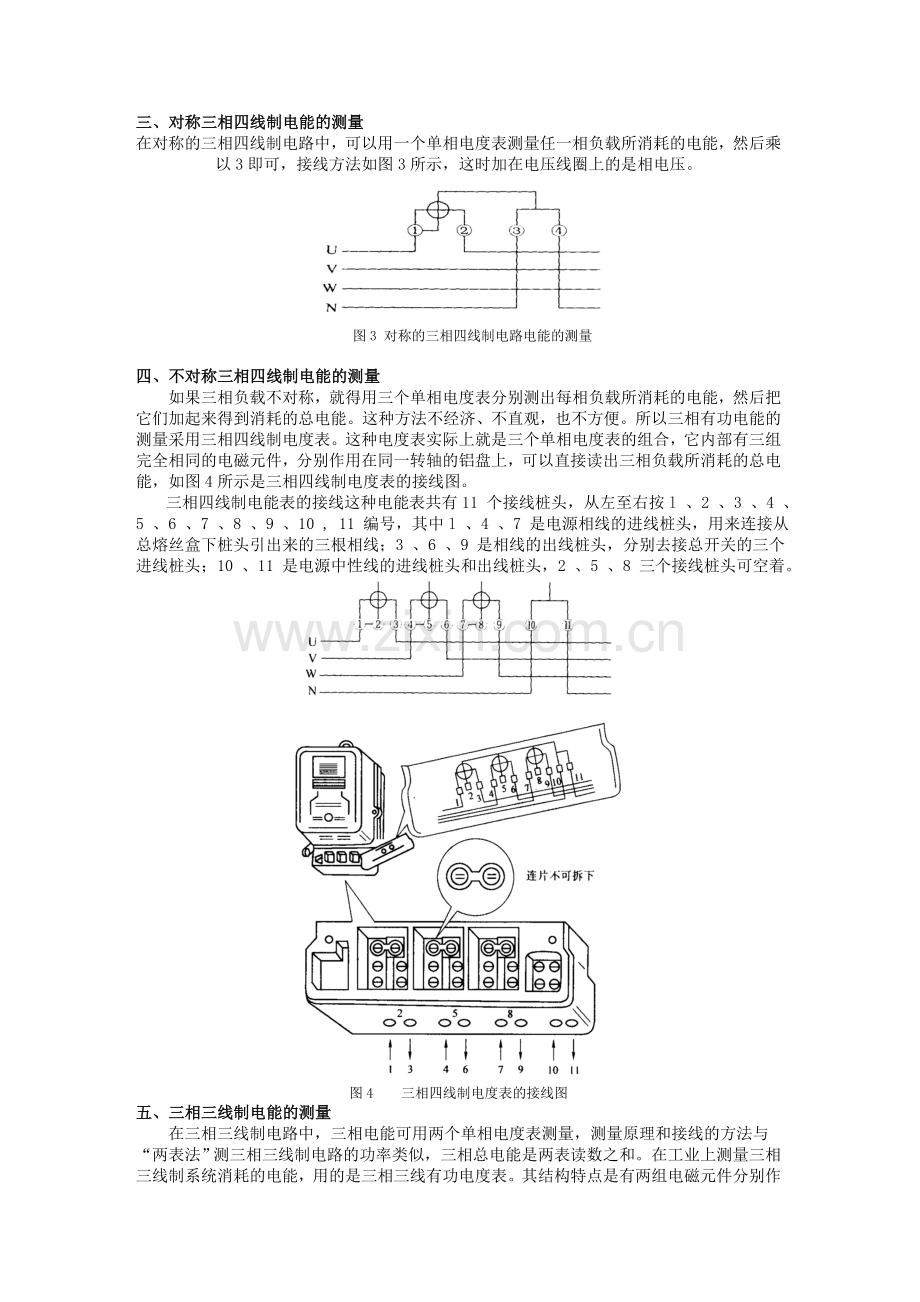

三、对称三相四线制电能的测量
在对称的三相四线制电路中，可以用一个单相电度表测量任一相负载所消耗的电能，然后乘以3即可，接线方法如图3所示，这时加在电压线圈上的是相电压。
图3 对称的三相四线制电路电能的测量

四、不对称三相四线制电能的测量
如果三相负载不对称，就得用三个单相电度表分别测出每相负载所消耗的电能，然后把它们加起来得到消耗的总电能。这种方法不经济、不直观，也不方便。所以三相有功电能的测量采用三相四线制电度表。这种电度表实际上就是三个单相电度表的组合，它内部有三组完全相同的电磁元件，分别作用在同一转轴的铝盘上，可以直接读出三相负载所消耗的总电能，如图4所示是三相四线制电度表的接线图。
三相四线制电能表的接线这种电能表共有11 个接线桩头，从左至右按l 、2 、3 、4 、5 、6 、7 、8 、9 、10 , 11 编号，其中l 、4 、7 是电源相线的进线桩头，用来连接从总熔丝盒下桩头引出来的三根相线；3 、6 、9 是相线的出线桩头，分别去接总开关的三个进线桩头；10 、11 是电源中性线的进线桩头和出线桩头，2 、5 、8 三个接线桩头可空着。
图4 三相四线制电度表的接线图
五、三相三线制电能的测量
在三相三线制电路中，三相电能可用两个单相电度表测量，测量原理和接线的方法与“两表法”测三相三线制电路的功率类似，三相总电能是两表读数之和。在工业上测量三相三线制系统消耗的电能，用的是三相三线有功电度表。其结构特点是有两组电磁元件分别作用在固定于同一转轴的铝盘上，能从计算器上直接读出所消耗的三相总电能。如图5所示是三相三线电度表的接线方法。这种电度表共有8 个接线桩头，其中l 、4 、6 是电源相线进线桩头，3、5、8是电源相线出线桩头。

图5三相三线电度表的接线
六、电度表与电流互感器的连接
如图2 一18 所示为电流互感器的外形图和接线图，电流互感器次级“K , ”要与电度表电流线圈的进线柱连接，标有“KZ ”的接线柱要与电度表电流线圈的出线柱连接，不可接反。电流互感器的初级标有“Ll ”、“L2 " ，标有‘' L , ”的接线柱应接电源进线，标有“L 。”的接线柱应接电源出线。电流互感器次级“K2 ”接线柱的外壳和铁心都必须可靠接地，安装时电流互感器应装在电度表的上方。
图6 电流互感器
1 一次级绕组接线柱；2 一初级绕组接线柱；3 一进线柱；4 一出线柱；5 一初级绕组；6 次级绕组
电度表的接线比较复杂，易接错。在接线前要查看附在电度表上的说明书，根据说明书上的要求和接线图把进线和出线依次对号接在电度表的线头上。接线时应遵守发电机端守则，即将电流和电压线圈有“。”的一端，一起接到电源的同一极性端上。还要注意电源的相序，接线后经反复查对无误才能合闸使用。如图7是电度表与电流互感器的连接方法。

图7 电度表与电流互感器的连接

七、电度表的读数
使用电度表的目的是要知道被测负载所消耗电能的度数，所以一定要了解怎样从电度表的读数求得实际消耗的电度数。
( l ）如果电度表未经互感器直接接入线路，可以从电度表直接读得实际电度数。
( 2 ）如果电度表利用电压互感器和电流互感器扩大量程时，应考虑电压互感器和电流互感器的电压变比和电流变比，实际消耗的电能应为电度表的读数乘以电流互感器和电压互感器的变比值。
八、使用互感器注意事项
电流互感器和电压互感器在安装及运行时要注意三点：
1、在二次侧电流互感器不得开路，电压互感器不得短路；
2、电流互感器和电压互感器的二次侧有一端必须接地；
3、电流互感器和电压互感器两侧接线端子的极性必须接对。
实训内容 1、用单相电度表测量白炽灯（5个220V/15W）15分钟所消耗的电能。
操作步骤如下：1、在断电的前提下，按图2—15连线；
2、通电，读出示数。
实训考核
成绩评分标准表见表。
成绩评分标准
序号
主要内容
考核要求
评分标准
配分
扣分
得分
1
单相电度表
能正确选用单相电度表并判断其好坏
l）电度表的选择不正确扣10 分 2）2）单相电度表检查方法不正确和漏测扣10 分
20

2
连线
能正确连线
接错一处扣15分
25

3
操作方法
操作方法正确
每错一处扣15分
25

4
读数
能正确读出仪表示数
1)不能进行正确读数扣20分
2)读数方法不正确扣10—20分
3)读数结果不正确扣10—20分
20

5
安全文明生产
保证人身和设备安全
违反安全文明生产规程扣5——10分
10

备注

合计
100

教师签字
年 月 日
