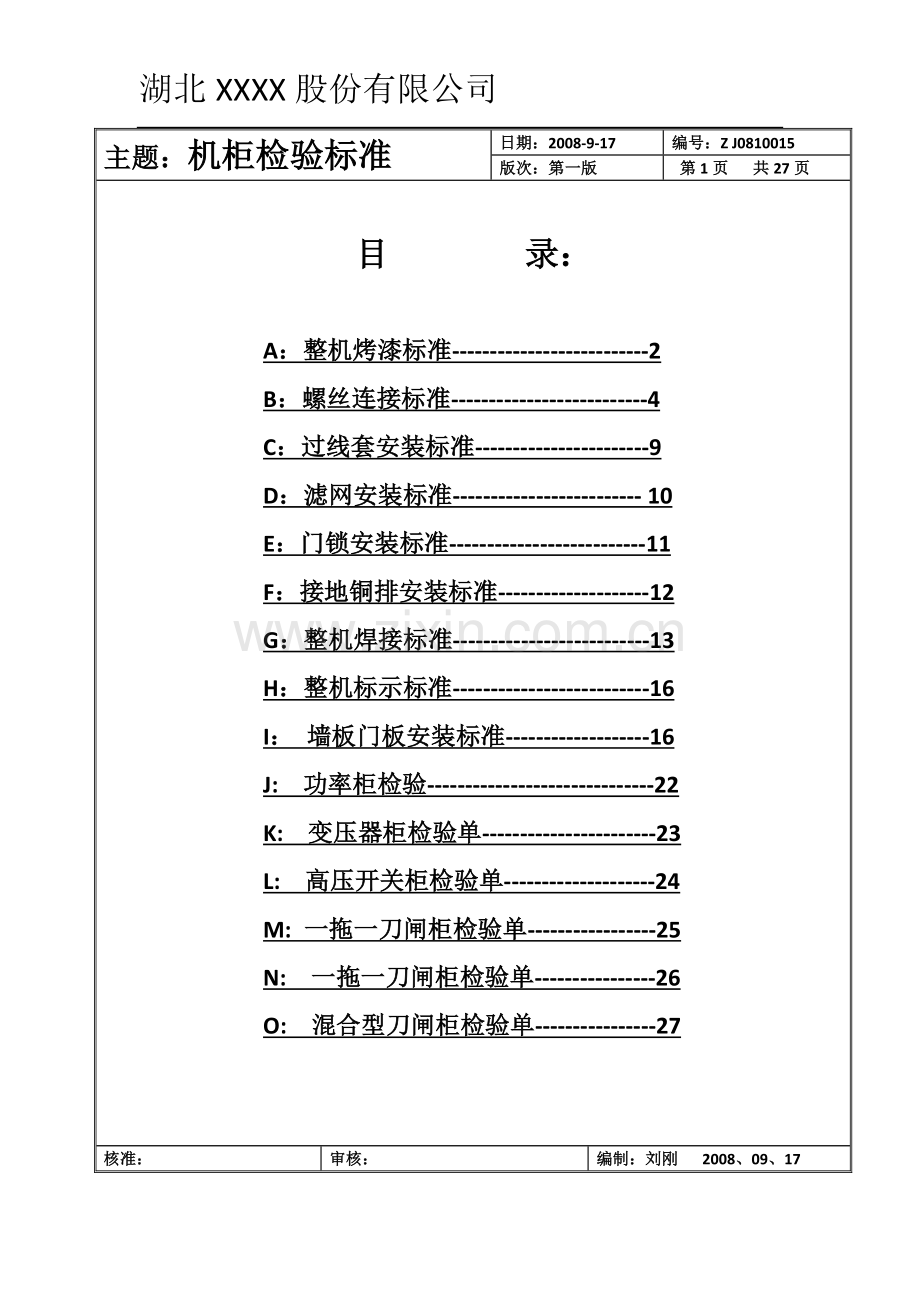

目 录：

A：整机烤漆标准--------------------------2
B：螺丝连接标准--------------------------4
C：过线套安装标准-----------------------9
D：滤网安装标准------------------------- 10
E：门锁安装标准--------------------------11
F：接地铜排安装标准--------------------12
G：整机焊接标准--------------------------13
H：整机标示标准--------------------------16
I： 墙板门板安装标准-------------------16
J: 功率柜检验------------------------------22
K: 变压器柜检验单-----------------------23
L: 高压开关柜检验单--------------------24
M: 一拖一刀闸柜检验单-----------------25
N: 一拖一刀闸柜检验单----------------26
O: 混合型刀闸柜检验单----------------27

核准：
审核：
编制：刘刚 2008、09、17
主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第2页 共27页

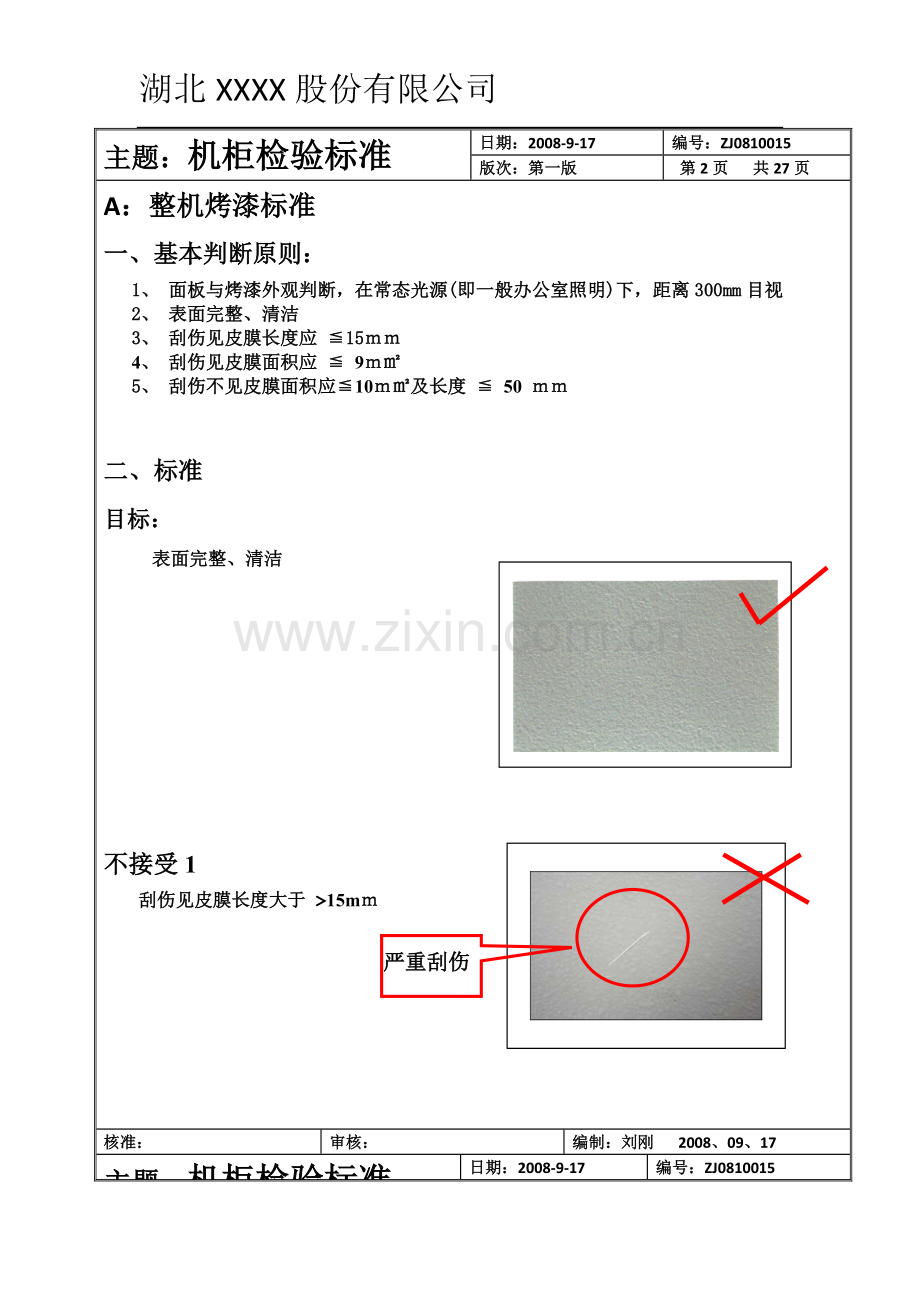

A：整机烤漆标准
一、基本判断原则：
1、 面板与烤漆外观判断，在常态光源(即一般办公室照明)下，距离300mm目视
2、 表面完整、清洁
3、 刮伤见皮膜长度应 ≦15ｍｍ
4、 刮伤见皮膜面积应 ≦ 9ｍ㎡
5、 刮伤不见皮膜面积应≦10ｍ㎡及长度 ≦ 50 ｍｍ

二、标准
目标：

表面完整、清洁

不接受1
刮伤见皮膜长度大于 >15mｍ

严重刮伤

核准：
审核：
编制：刘刚 2008、09、17
主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第3页 共27页

不接受2
整面刮伤
刮伤不见皮膜面积大于>15ｍ㎡

不接受3
线状刮伤，见底材
刮伤见皮膜面积大于>9ｍ㎡

不接受4
点状撞伤，见底材
刮伤见皮膜面积大于>9ｍ㎡

不接受5
整面刮伤，见底材
刮伤见皮膜面积大于>9ｍ㎡
刮伤见皮膜长度大于>15ｍｍ

不接受6
生锈
生锈面积大于>15ｍ㎡

核准：
审核：
编制：刘刚 2008、09、17
主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第4页 共27页
B：螺丝连接标准
一、基本判断原则：
1、 螺丝连接必须带平垫，弹垫。
2、 要把弹垫压平才算紧固完成。
3、 螺杆紧固后，必须外漏2丝以上，才算合格。
4、 不能采用攻丝，自攻螺钉等连接方式。
5、 每一个零件的每一个连接面最少要有一个破漆螺钉或破漆垫片。
6、 螺丝四周平贴，无缝隙：
7、 破漆效果良好，能良好接地。
8、 螺丝+字口表面光滑、无生锈、无破损、无毛刺。
9、 螺丝牙纹完整、无损伤。

目标：
螺丝连接带有
弹垫平垫，弹垫
压平为拧紧，拧
紧后丝扣外漏2丝以上。

螺丝四周平贴，无缝隙；螺丝+字口表面光滑、无生锈、无破损、无毛刺。

核准：
审核：
编制：刘刚 2008、09、17
主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第5页 共27页

螺丝牙纹完整、无损伤。

下限：
1、 如图，螺丝平面与箱体平面
螺丝平面与箱
体平面距离应
≤0.5mm；螺丝
口有轻微损伤，
用手触摸时手感好，不刮手。
距离应≤0.5mm
2、 螺丝口有轻微损伤，用手触
摸时手感好，不刮手。
3、 牙纹有轻微破损，但不影
响再次作业。

螺丝口有轻微
损伤，用手触
摸时手感好，
不刮手。

核准：
审核：
编制：刘刚 2008、09、17
主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第6页 共27页

螺帽边角有轻微磨损，但不影响再次使用。

不接受：
1、 螺丝表面与被固定物表面距离＞0.5mm
2、 螺丝表面有毛刺，摸起来会划手。
3、 螺丝牙纹已被损伤，无法再次使用。

螺丝表面有毛刺，摸起来会划手。
螺丝表面与被固定物表面距离＞0.5mm。

核准：
审核：
编制：刘刚 2008、09、17
主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第7页 共27页

螺丝未紧固

螺丝牙纹已被损伤，无法再次使用。

螺杆太短，紧固后没有露出2丝扣以上。

核准：
审核：
编制：刘刚 2008、09、17
主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第8页 共27页

没有带弹垫，平垫

螺帽边角破损，无法再次使用。

不允许采用攻丝的连接方式，必须带螺帽。

核准：
审核：
编制：刘刚 2008、09、17
主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第9页 共27页
C：过线套安装标准
1. 所有过线孔都必须安装过线套
2. 过线套必须用胶水360度紧固

目标：

所有过线孔都必须安
装过线套；过线套安装平整且用胶水360度紧固。

功率柜传感器过线圈
安装正面必须朝向功率柜。

不接受

过线套没有用胶水
360度紧固，脱落。

核准：
审核：
编制：刘刚 2008、09、17
主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第10页 共27页

过线套背面朝向功率
柜，在穿线过程中容易
脱落。

D：滤网安装标准
目标：滤网安装平整

下限：
滤网安装不够平整，但是
凸起或下陷不超过5mm

核准：
审核：
编制：刘刚 2008、09、17
主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第11页 共27页
滤网破损
滤网断裂

滤网不平整凸起或下陷>5mm

不接受：
核准：
审核：
编制：刘刚 2008、09、17

主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第12页 共27页
E：门锁安装标准
目标：1.同一套机柜安装同一种型号的门锁，且用同一把钥匙都可以打开。
2.门锁把手在转动时灵活且与门锁底座无干涉。

门锁把手与基座有
适当的间隙，转动时
没有相互干涉现象。

核准：
审核：
编制：刘刚 2008、09、17

主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第13页 共27页
不接受：

门锁把手与基座之
间的间隙过小，转动时相互干涉，导致基座掉漆磨损。
同一套机柜用了
2种不同的门锁。

F：接地铜排安装标准
目标：接地铜排所有的螺孔都
必须安装螺杆，而且螺
杆必须是一种型号的。

核准：
审核：
编制：刘刚 2008、09、17

主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第14页 共27页
G：整机焊接标准
标准1：刀闸柜刀闸安装梁焊接面必须达到连接面的95%以上
标准2：焊缝必须平整，大块突起的焊渣必须清除后再烤漆。

接地铜排用了2种
不同型号的螺杆

中间的3个螺纹孔
没有安装螺杆

核准：
审核：
编制：刘刚 2008、09、17

主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第15页 共27页

标准3：扎线架焊接平整规范，
没有严重变形现象。

此边与墙板平行，最大倾斜度小于15度

焊接面小于接触面
的95%

大块的焊渣没有清
除，导致烤漆后锈蚀严重。

不接受：
核准：
审核：
编制：刘刚 2008、09、17

主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第16页 共27页

扎线架变形严重
焊接面不平整，且
圆圈所示边倾斜严重

圆圈所示边倾斜严重
超过15度。

核准：
审核：
编制：刘刚 2008、09、17

主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第17页 共27页

H：整机标示标准
标准：1.刀闸柜，开关柜，功率柜，
项目：华电滕州
型号：Ⅱ-Y6K/1120
颜色：7032
控制柜，控制柜内门上张贴
标示，标示需反映三项内容：
1型号2项目3颜色。柜体
标示张贴在柜体正面左下角
如图所示的位置，控制柜内
门标示请粘贴在正面左下角。
徽标残缺
不接受：

2.丝印徽标及字体清晰。
核准：
审核：
编制：刘刚 2008、09、17

主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第18页 共27页

没有粘贴机柜标示

字体残缺
I：墙板门板安装标准
目标：墙板门板安装平整没有错层现象。
门板下边在同一
个平面上。

核准：
审核：
编制：刘刚 2008、09、17

主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第19页 共27页
门板在同一个平面上没有错层现象。

两扇对开的门，关闭
后门缝在3MM-6MM

门板边缘不在同一个平面上，但错层不超过1.5倍的板厚。
可接受：
核准：
审核：
编制：刘刚 2008、09、17

主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第20页 共27页
门板不在同一个平
面上，错层超过1.5倍的板厚。

门板不在同一个平面上，但错层不超过1.5倍的板厚。
门板边缘不在同一个平面上，错层超过1.5倍的板厚。

不接受：

核准：
审核：
编制：刘刚 2008、09、17

主题：机柜检验标准
日期：2008-9-17
编号：ZJ0810015
版次：第一版
第21页 共27页

两扇对开的门关平
后缝隙超过6MM。

两扇对开的门关平
后没有缝隙，并有轻微干涉。

核准：
审核：
编制：刘刚 2008、09、17

功率柜检验单
项目名称 型号规格
供货单位 到货日期 检验日期
序号
内容
目标值
实际值
结果
备注
1
外观
喷塑颜色均匀，与合同一致

表面平整，无明显划痕

2
各柜门
四周间隙均匀，开关灵活

3
右柜右前门
竖向扎线架焊接方向为槽口朝内

两排灯孔下面横向扎线架槽口朝上

内侧接地桩与控制柜内门无干涉

4
右上下侧板
共四件扎线架，分别与前绝缘梁中心对齐

5
控制柜内门
底面UPS安装孔中心距外边130mm

右侧下面UPS进线孔中心距外边130mm

两电源模块的安装位置为左小右大

左侧6个端子固定架安装在靠外的一排孔上

6
控制柜内门
左侧6个端子固定架的上下位置与图纸一致

固定强度高，无变形及下坠现象

各过线孔均配有橡胶护套

7
顶板
固定风机罩壳的螺母点焊牢固、无遗漏

8
接地桩
数量及位置与图纸相符，且接地螺栓规格一致

9
侧立柱
安装正确，115mm在上端，135mm在下端

10
底板
右前方2-φ70敲落孔无遗漏

11
风机罩壳
与柜体顶板连接紧固配合良好，型号与订单相符

风机固定后应与导流风圈同轴，转动无摩擦且四周间隙均匀，风机安装顶板孔与导流风圈同心

前后4个吊耳焊接无遗漏

风机型号与订单相符，风室净空高度，导流风圈尺寸，风机盖板的尺寸与图纸相符

判定结果:合格(　　)　　退货（　　）　　让步接受（　　）　　拣用（　　）　　报废（　　）
检验员: 质量主管:
时间: 时间：
变压器柜检验单
项目名称 型号规格
供货单位 到货日期 检验日期
序号
内容
目标值
实际值
结果
备注
1
外观
喷塑颜色均匀，与合同一致

表面平整，无明显划痕

2
变压器底座
变压器安装尺寸与表格数据一致

变压器在底座上的定位尺寸与图纸一致

底座上面盖板为嵌入式分块焊接

变压器铭牌应面向底座的正面

3
变压器内封板
外形及安装孔尺寸与图纸一致

变压器B相铁芯在内封板中的位置与图纸一致

4
各柜门
四周间隙均匀，无下垂现象，开闭灵活

5
左侧板
各过线孔配有橡胶护套

与刀闸柜联屏时配左隔板

与自动柜联屏时无左隔板

与进线柜分开布置时配左上下隔板

6
接地桩
数量及位置与图纸相符，接地螺栓规格一致

7
风机罩壳
与柜体顶板连接紧固配合良好，规格与订单相符

风机固定后应与导流风圈同轴，转动无摩擦且四周间隙均匀，风机安装顶板孔与导流风圈同心

前后4个吊耳焊接无遗漏

风机型号与订单相符，风室净空高度，导流风圈尺寸，风机盖板的尺寸与图纸相符

判定结果:合格(　　)　　退货（　　）　　让步接受（　　）　　拣用（　　）　　报废（　　）
检验员: 质量主管:
时间: 时间：
高压开关柜检验单
项目名称 型号规格
供货单位 到货日期 检验日期
序号
内容
目标值
实际值
结果
备注
1
外观
喷塑颜色均匀，与合同一致

表面平整，无明显划痕

2
端子箱
左右扎线架相对焊接

41个拉铆螺母M5无遗漏，先喷塑后铆接

3
下门
铭牌孔4-φ4.2尺寸85*166

4
左右下后侧板
上下两件绝缘子支架对称焊接,，槽口相对

后封板固定连接片点焊牢固

右下后侧板联屏孔尺寸正确（见图纸）

右下后侧板过线孔配橡胶护套

5
左右上侧板
后封板固定连接片点焊牢固

右上侧板联屏孔尺寸正确（见图纸）

右上侧板两过线孔尺寸正确（见图纸）

6
右上侧板
过线孔配橡胶护套（敲落孔除外）

7
右下前侧板
联屏孔尺寸正确（见图纸）

电磁锁耳安装在侧板内折边侧

8
各柜门
四周间隙均匀，无下垂现象，开闭灵活

电磁锁安装孔位与图纸相符

9
接地桩
各柜门及柜体接地无遗漏且接地螺栓规格一致

10
电磁锁孔
电磁锁孔位置及尺寸正确

11
吊环
起吊处加焊4mm 加强块

安装螺母与加强块焊接牢固

12
各连接螺栓
柜内各零件与柜体连接牢固，

柜体零件拼装必须有破漆螺钉，平垫及弹垫齐全

各侧板间应用坡起螺钉连接紧固

13
真空接触器安装孔
4-φ9x16，间距310mm，390mm

判定结果:合格(　　)　　退货（　　）　　让步接受（　　）　　拣用（　　）　　报废（　　）
检验员: 质量主管:
时间: 时间：
一拖一刀闸柜检验单
项目名称 型号规格
供货单位 到货日期 检验日期
序号
内容
目标值
实际值
结果
备注
1
外观
喷塑颜色均匀，与合同一致

表面平整，无明显划痕

2
端子箱
左右扎线架相对焊接

23个拉铆螺母M6无遗漏,先喷塑后铆接

3
左下门
铭牌孔4-φ4.2尺寸85*166

4
操作机构互锁销轴
长128mm，两孔各距左右37mm

5
各柜门
四周间隙均匀，无下垂现象，开闭灵活

电磁锁安装孔位与图纸相符

6
接地座
柜底前后两接地座无遗漏

7
避雷器安装梁
与刀闸同安装面，距底220mm

8
刀闸安装孔
12-φ13x26，横向间距700mm

9
吊环
数量为3个，前2后1

10
吊环
起吊处加焊4mm 加强块

安装螺母与加强块焊接牢固

配齐4套取代吊环的螺栓

11
刀闸安装梁
刀闸安装梁满焊

判定结果:合格(　　)　　退货（　　）　　让步接受（　　）　　拣用（　　）　　报废（　　）
检验员: 质量主管:
时间: 时间：

一拖二刀闸柜检验单
项目名称 型号规格
供货单位 到货日期 检验日期
序号
内容
目标值
实际值
结果
备注
1
外观
喷塑颜色均匀，与合同一致

表面平整，无明显划痕

2
端子箱
左右扎线架相对焊接

23个拉铆螺母M6无遗漏,先喷塑后铆接

3
左柜左下门
铭牌孔4-φ4.2尺寸85*166

4
右柜左下门
无铭牌孔

5
中间隔板
安装在右柜左侧,并配齐橡胶护套

隔板上前过线孔距柜前125mm

6
操作机构互锁销轴
长128mm，两孔各距左右37mm

7
各柜门
四周间隙均匀，无下垂现象，开闭灵活

电磁锁安装孔位与图纸相符

8
接地座
柜底前后两接地座无遗漏

9
避雷器安装梁
左柜有，右柜无

与刀闸同安装面，距底220mm

10
刀闸安装孔
12-φ13x26，横向间距700mm

11
吊环
单台数量为3个，前2后1

起吊处加焊4mm加强块

安装螺母与加强块焊接牢固

单台配齐4套取代吊环的螺栓

12
刀闸安装梁
刀闸安装梁满焊

判定结果:合格(　　)　　退货（　　）　　让步接受（　　）　　拣用（　　）　　报废（　　）
检验员: 质量主管:
时间: 时间：
混合型刀闸柜检验单
项目名称 型号规格
供货单位 到货日期 检验日期
序号
内容
目标值
实际值
结果
备注
1
外观
喷塑颜色均匀，与合同一致

表面平整，无明显划痕

2
端子箱
左右扎线架相对焊接

23个拉铆螺母M6无遗漏,先喷塑后铆接

3
左下门
无铭牌孔

4
各柜门
四周间隙均匀，无下垂现象，开闭灵活

电磁安装孔位与图纸相符

5
接地座
柜底前后两接地座无遗漏

6
操作机构安装孔
QS3操作机构安装孔安装有封板

7
辅助开关安装孔
QS3辅助开关安装孔安装有封板

8
刀闸安装孔
12-φ13x26，横向间距700mm

9
刀闸安装梁
刀闸安装梁满焊

判定结果:合格(　　)　　退货（　　）　　让步接受（　　）　　拣用（　　）　　报废（　　）
检验员: 质量主管:
时间: 时间：
