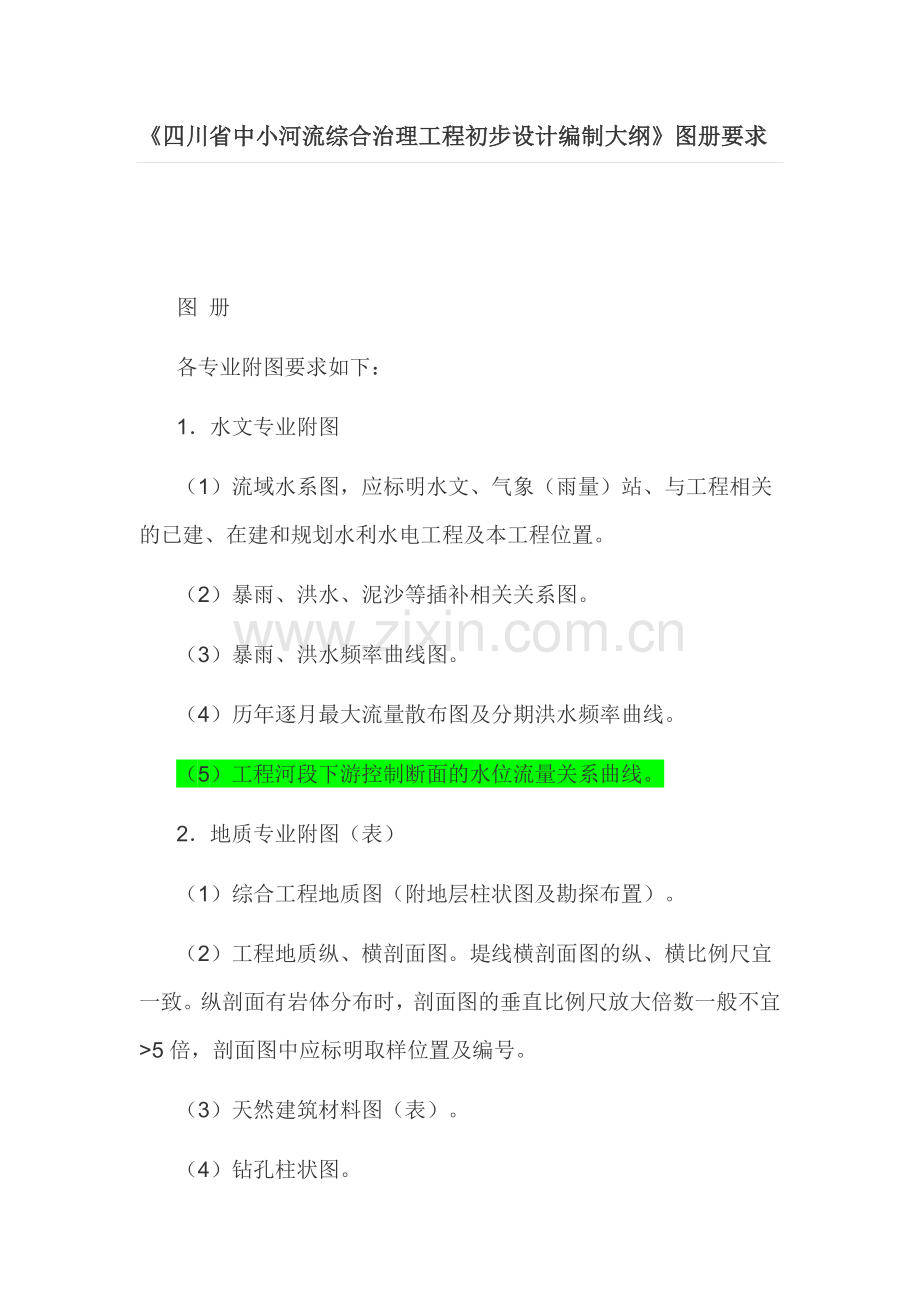

《四川省中小河流综合治理工程初步设计编制大纲》图册要求

图 册
各专业附图要求如下：
1．水文专业附图
（1）流域水系图，应标明水文、气象（雨量）站、与工程相关的已建、在建和规划水利水电工程及本工程位置。
（2）暴雨、洪水、泥沙等插补相关关系图。
（3）暴雨、洪水频率曲线图。
（4）历年逐月最大流量散布图及分期洪水频率曲线。
（5）工程河段下游控制断面的水位流量关系曲线。
2．地质专业附图（表）
（1）综合工程地质图（附地层柱状图及勘探布置）。
（2）工程地质纵、横剖面图。堤线横剖面图的纵、横比例尺宜一致。纵剖面有岩体分布时，剖面图的垂直比例尺放大倍数一般不宜>5倍，剖面图中应标明取样位置及编号。
（3）天然建筑材料图（表）。
（4）钻孔柱状图。
（5）原位测试成果图表。
（6）岩、土、水试验成果及整理表。
3．工程任务与规模章节附图（表）
（1）XXX河XXX防洪治理工程平面布置图（彩图）
应包括河道两岸及保护区范围，布置图可将1/2000图幅缩小，附于图册的首页；图中应用不同颜色标明新建堤线布置及已建加固加高堤；堤线起止点小地名及坐标，桩号；河流应用粗箭头表示河流流向，用点划线表示中（深）泓线位置；标出计算断面Cs位置（粗线）及设计水位；用虚线标出保护区范围；列出主要工程特性表；设计洪水标准、设计水位、堤长、桩号、主要控制点坐标及主要工程量等。
（2）设计洪水水面线图
应包括起点距、断面号、河底高程、河底线、天然水面线及高程、设计洪水水面线及高程，可以与第5章防洪堤纵剖面图相结合。
4.工程布置及主要建筑物图纸
（1）堤防工程总平面布置图
标明河道流向、指北针、比例尺、河道疏浚范围、穿堤建筑物、工程特征坐标、桩号、工程特性表、图纸说明、图例和图签等，工程平面布置尽量在一张图上表达完整，采用不同颜色线条区分结构线。图纸比例一般为1:500~1:1000。
（2）纵剖面图
包含防浪墙高程、堤顶高程、设计洪水水面线、地面高程、堤底建基高程、桩号、比降、特征拐点要素（转弯半径、角度）、纵横比例尺、地质图例符号（不同地质分界线）、图纸说明、标高尺和图签等，斜坡式堤应标明迎水面、背水面坡比。图纸一般纵向比例为1:100~1:200，横向比例为1:1000。
（3）堤防结构横剖面图
包含堤防结构剖面、边坡、建堤材料、建基面高程、河底高程、设计特征水位、尺寸标注、比例尺、地质图例符号（不同地质分界线）、图纸说明、标高尺和签名等。加高、加固堤防应用虚线表达其结构特征、材质。对于河道变化不大的一般每隔100m一个断面，河道变化较显著、结构变化较大的位置适当加密断面，每隔50m一个断面。结构横剖面图比例为1:200。
（4）穿堤建筑物结构设计图，图纸比例为1:100。
（5）河道疏浚纵、横剖面图、平面图可结合工程总平面布置图表达。
5.施工组织设计附图（表）
（1）主要工程量表
（2）分期洪水表
（3）主要填筑料物理力学指标表
（4）主要料场平剖面图
（5）施工总平面布置图（标明场内公路，供风、供水、供电线路，施工用地，渣场，导流围堰平、剖图。）
（6）施工总进度计划表
6.制图要求
（1）制图应列出设计、校核、审核等图签与签名；
（2）工程制图应标出图例及相关符号；
（3）制图应完善设计特征高程、桩号、结构尺寸标注等基本信息。（高程以m（米）计，桩号以km+m（公里+米）计，其余以cm（厘米）计。）
（4）制图要求布局美观、清晰、文字说明简明扼要。
