电机保护电路-选型.doc

1、单相异步电机：型号：YL90-4;
功率：750W；额定电流：8.64A；
启动电容：150uF; 运转电容：5uF;

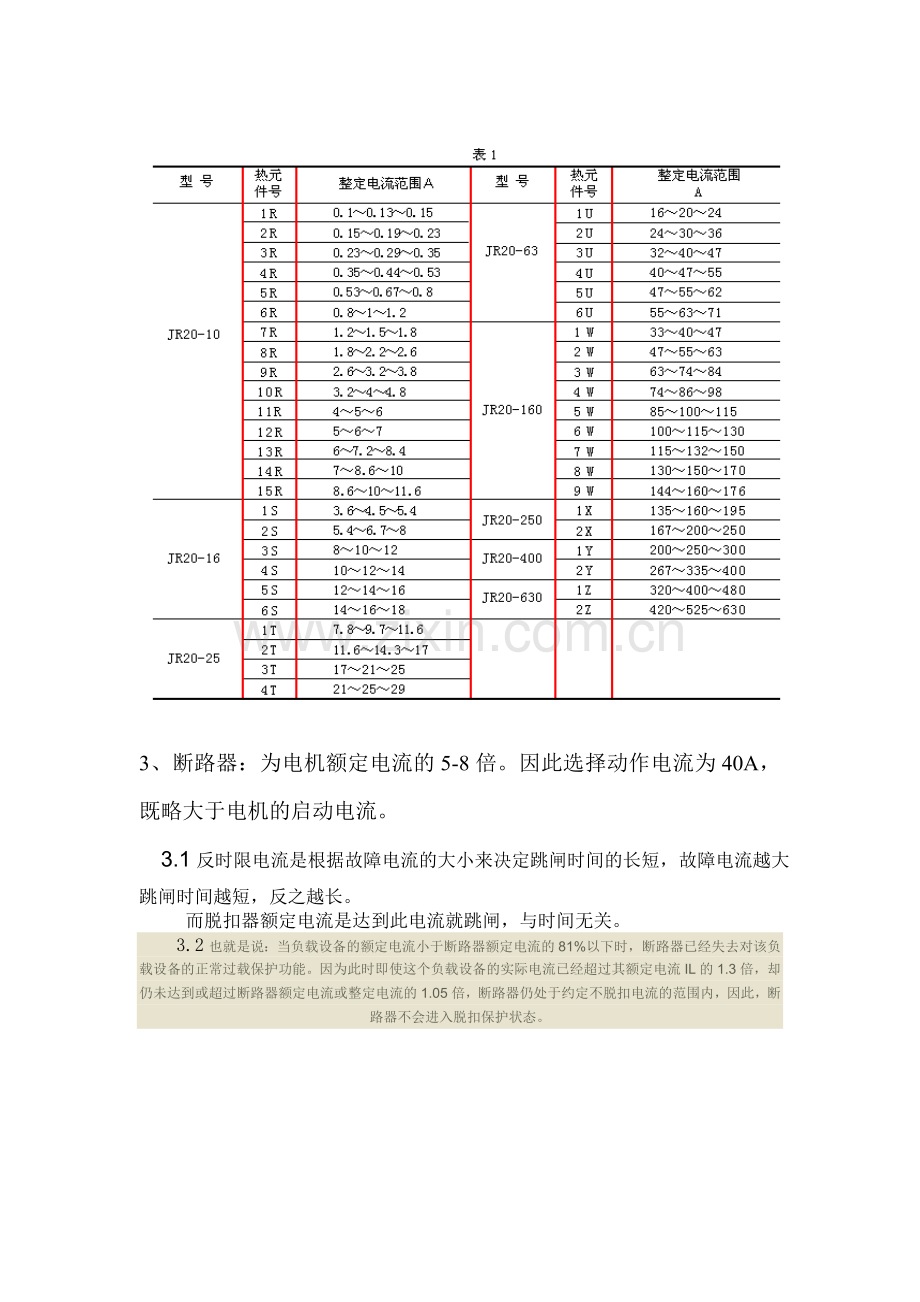

2、热继电器：为电机额定电流的1.05-1.25倍。因此选择动作电流为10A的热继电器。
厂家：德力西
型号：JR20-16/3S或者JR20-10/15R
注：连接导线面积为1mm^2。

3、断路器：为电机额定电流的5-8倍。因此选择动作电流为40A，既略大于电机的启动电流。
3.1反时限电流是根据故障电流的大小来决定跳闸时间的长短，故障电流越大跳闸时间越短，反之越长。
而脱扣器额定电流是达到此电流就跳闸，与时间无关。
3.2也就是说：当负载设备的额定电流小于断路器额定电流的81%以下时，断路器已经失去对该负载设备的正常过载保护功能。因为此时即使这个负载设备的实际电流已经超过其额定电流IL的1.3倍，却仍未达到或超过断路器额定电流或整定电流的1.05倍，断路器仍处于约定不脱扣电流的范围内，因此，断路器不会进入脱扣保护状态。
