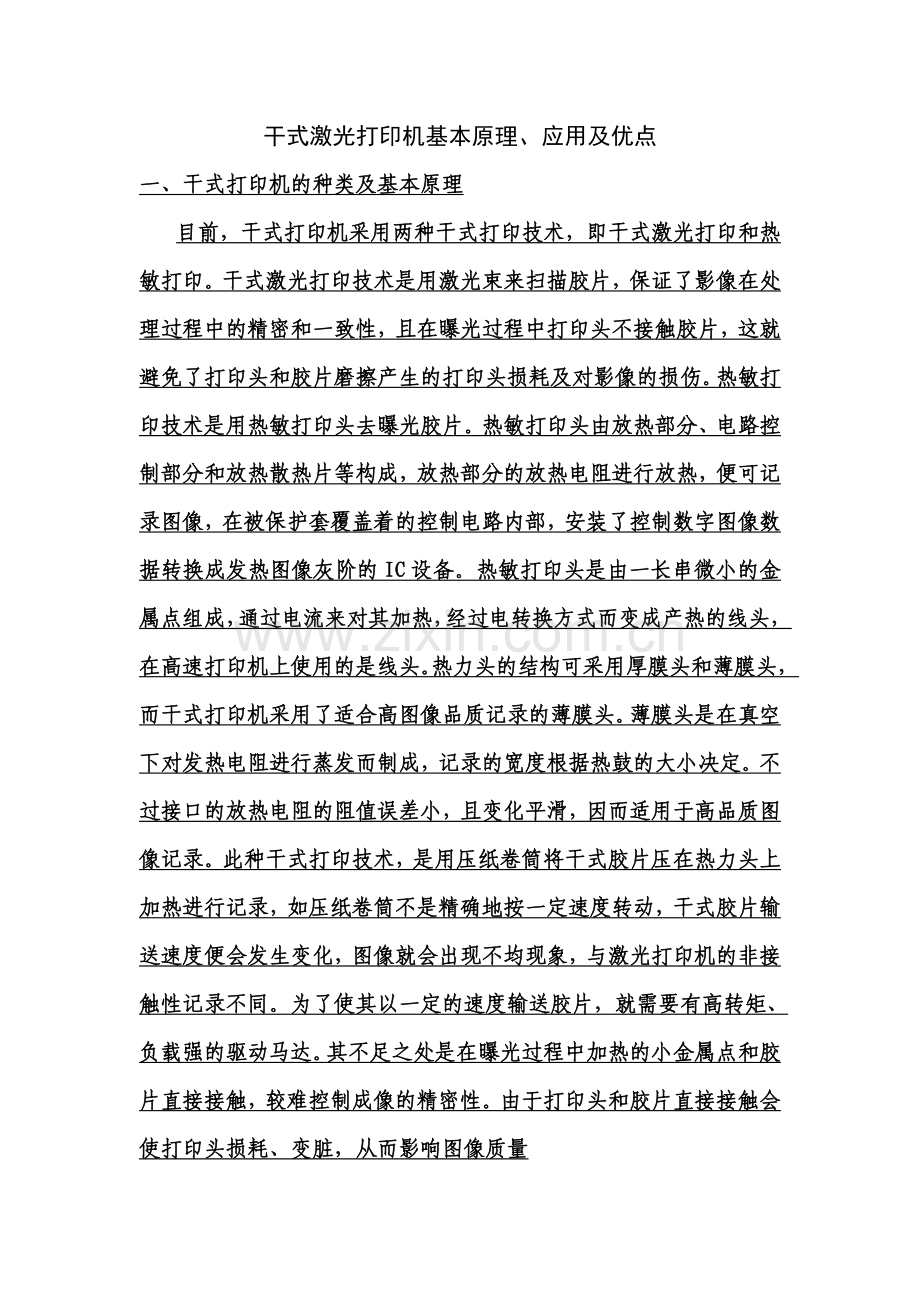

干式激光打印机基本原理、应用及优点
一、干式打印机的种类及基本原理
目前，干式打印机采用两种干式打印技术，即干式激光打印和热敏打印。干式激光打印技术是用激光束来扫描胶片，保证了影像在处理过程中的精密和一致性，且在曝光过程中打印头不接触胶片，这就避免了打印头和胶片磨擦产生的打印头损耗及对影像的损伤。热敏打印技术是用热敏打印头去曝光胶片。热敏打印头由放热部分、电路控制部分和放热散热片等构成，放热部分的放热电阻进行放热，便可记录图像，在被保护套覆盖着的控制电路内部，安装了控制数字图像数据转换成发热图像灰阶的IC设备。热敏打印头是由一长串微小的金属点组成，通过电流来对其加热，经过电转换方式而变成产热的线头，在高速打印机上使用的是线头。热力头的结构可采用厚膜头和薄膜头，而干式打印机采用了适合高图像品质记录的薄膜头。薄膜头是在真空下对发热电阻进行蒸发而制成，记录的宽度根据热鼓的大小决定。不过接口的放热电阻的阻值误差小，且变化平滑，因而适用于高品质图像记录。此种干式打印技术，是用压纸卷筒将干式胶片压在热力头上加热进行记录，如压纸卷筒不是精确地按一定速度转动，干式胶片输送速度便会发生变化，图像就会出现不均现象，与激光打印机的非接触性记录不同。为了使其以一定的速度输送胶片，就需要有高转矩、负载强的驱动马达。其不足之处是在曝光过程中加热的小金属点和胶片直接接触，较难控制成像的精密性。由于打印头和胶片直接接触会使打印头损耗、变脏，从而影响图像质量

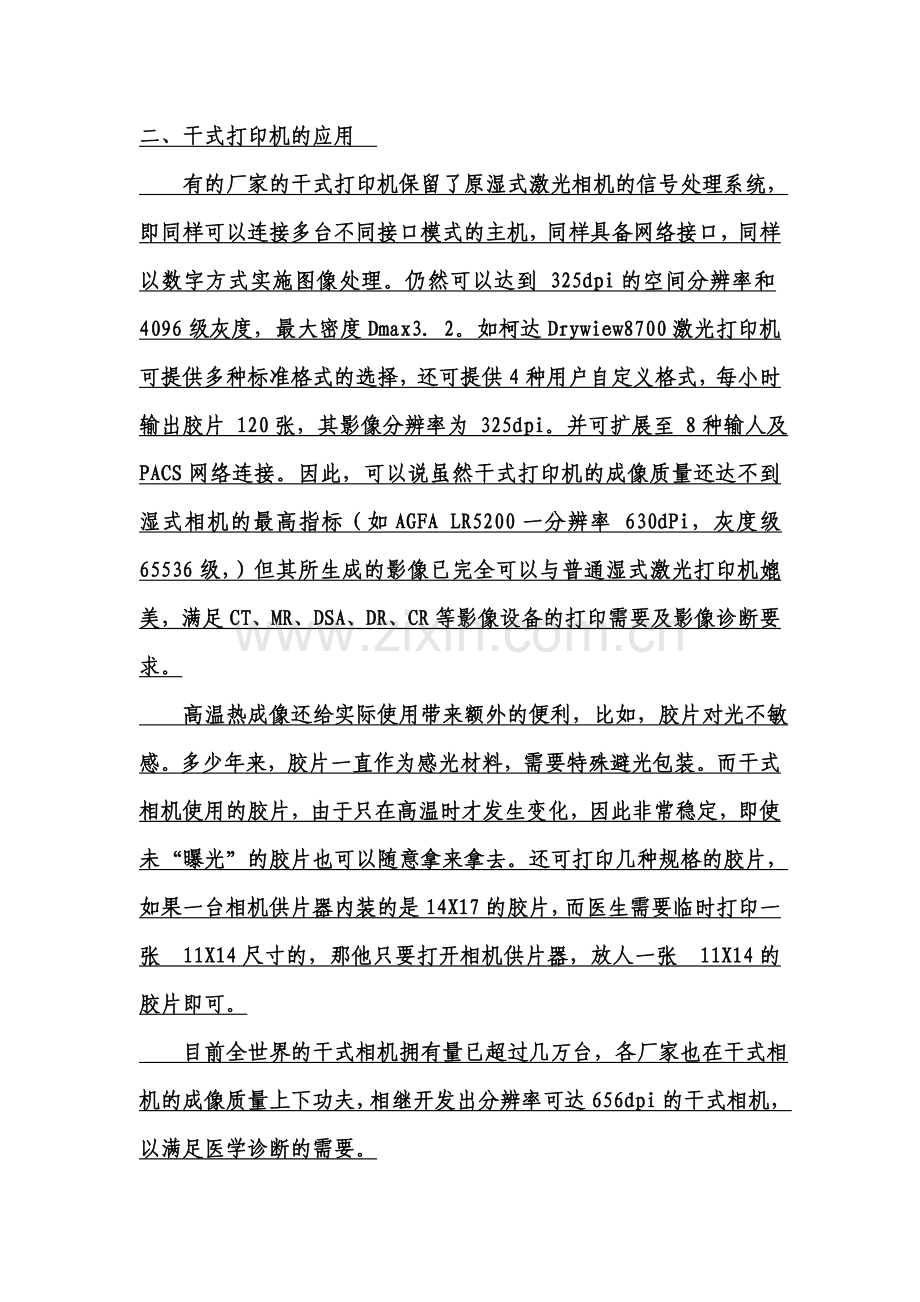

二、干式打印机的应用
有的厂家的干式打印机保留了原湿式激光相机的信号处理系统，即同样可以连接多台不同接口模式的主机，同样具备网络接口，同样以数字方式实施图像处理。仍然可以达到 325dpi的空间分辨率和4096级灰度，最大密度Dmax3．2。如柯达Drywiew8700激光打印机可提供多种标准格式的选择，还可提供4种用户自定义格式，每小时输出胶片 120张，其影像分辨率为 325dpi。并可扩展至 8种输人及PACS网络连接。因此，可以说虽然干式打印机的成像质量还达不到湿式相机的最高指标（如AGFA LR5200一分辨率 630dPi，灰度级 65536级，）但其所生成的影像已完全可以与普通湿式激光打印机媲美，满足CT、MR、DSA、DR、CR等影像设备的打印需要及影像诊断要求。
高温热成像还给实际使用带来额外的便利，比如，胶片对光不敏感。多少年来，胶片一直作为感光材料，需要特殊避光包装。而干式相机使用的胶片，由于只在高温时才发生变化，因此非常稳定，即使未“曝光”的胶片也可以随意拿来拿去。还可打印几种规格的胶片，如果一台相机供片器内装的是14X17的胶片，而医生需要临时打印一张 11X14尺寸的，那他只要打开相机供片器，放人一张 11X14的胶片即可。
目前全世界的干式相机拥有量已超过几万台，各厂家也在干式相机的成像质量上下功夫，相继开发出分辨率可达656dpi的干式相机，以满足医学诊断的需要。
三、干式打印机的优点
相对湿式激光成像系统而言，干式打印成像系统具有以下明显的优点：
1、干式激光片的对比度和最大密度完全可以和湿式激光片蓖美，其主要原因是干式激光片的处理过程都是在干燥和自动化的环境中进行，完全没有人为操作的干扰和湿式系统中化学药液的影响而导致的影像质量的不稳定性。
2、干式打印成像系统集打印和显像为一体，而湿式激光成像系统的打印和显像是分体的；干式打印成像系统无需另外购买冲洗胶片的显、定影液，既节省了配换药液的人力，又无洗片机传动系统的磨损，不存在酸碱的污染、管道的堵塞、齿轮、辊轴橡胶老化和漏夜等问题，减少了故障，降低了维修成本，从而提高了经济效益。
3、干式打印成像系统无需各种管道的连接和暗室，安装方便，可直接放置在操作间。
4、节约水资源，保护生态环境。一台大型洗片机的水流量按2升／小时计算，一周60小时，则一年耗水约346吨。从保护环境的角度考虑，洗片机每年排出的废药液至少在2吨以上（不包括水洗后的污水在内），我们知道，显影液为碱性（约llPH），而定影液为酸性（约4PH），在不经任何处理的情况下直接排放，必然造成环境的污染。干式打印成像系统不存在上述问题，显示了明显的优越性。
5、干式打印成像系统完全符合DICOM3.0的标准，可实现点对点的直接连接，或DICOM网络连接，为院的PACS系统发展及网络化管理提供了极其方便的条件。
干式打印系统在保护环境、避免污染、操作维护、网络管理等方面较湿式打印系统有明显的优势，必逐步成为今后影像设备胶片处理的主流。
