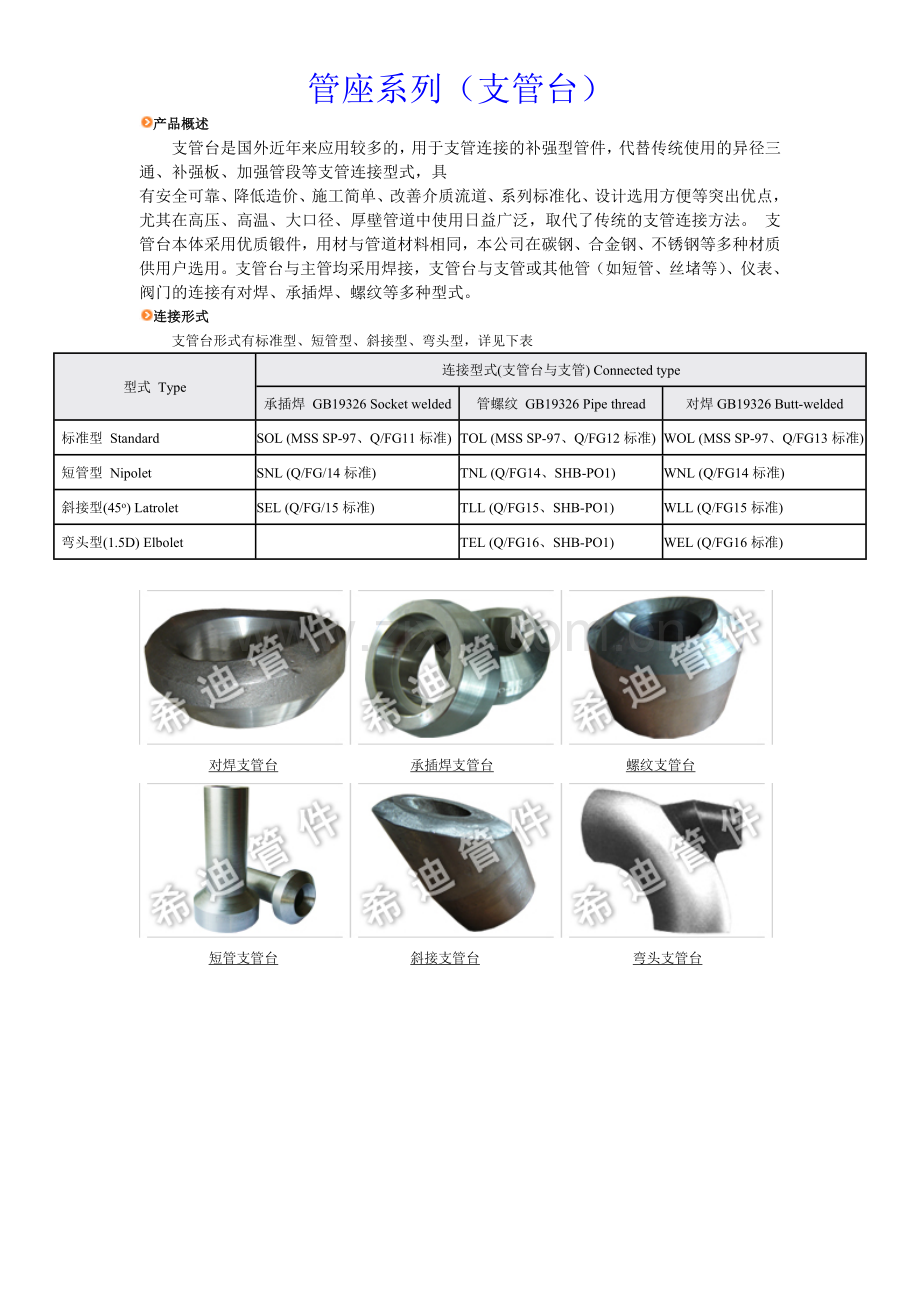

管座系列（支管台）
产品概述
支管台是国外近年来应用较多的，用于支管连接的补强型管件，代替传统使用的异径三通、补强板、加强管段等支管连接型式，具
有安全可靠、降低造价、施工简单、改善介质流道、系列标准化、设计选用方便等突出优点，尤其在高压、高温、大口径、厚壁管道中使用日益广泛，取代了传统的支管连接方法。 支管台本体采用优质锻件，用材与管道材料相同，本公司在碳钢、合金钢、不锈钢等多种材质供用户选用。支管台与主管均采用焊接，支管台与支管或其他管（如短管、丝堵等）、仪表、阀门的连接有对焊、承插焊、螺纹等多种型式。
连接形式
支管台形式有标准型、短管型、斜接型、弯头型，详见下表
型式 Type
连接型式(支管台与支管) Connected type
承插焊 GB19326 Socket welded
管螺纹 GB19326 Pipe thread
对焊GB19326 Butt-welded
  标准型 Standard
SOL (MSS SP-97、Q/FG11标准)
TOL (MSS SP-97、Q/FG12标准)
WOL (MSS SP-97、Q/FG13标准)
  短管型 Nipolet
SNL (Q/FG/14标准)
TNL (Q/FG14、SHB-PO1)
WNL (Q/FG14标准)
  斜接型(45o) Latrolet
SEL (Q/FG/15标准)
TLL (Q/FG15、SHB-PO1)
WLL (Q/FG15标准)
  弯头型(1.5D) Elbolet

TEL (Q/FG16、SHB-PO1)
WEL (Q/FG16标准)

对焊支管台 承插焊支管台 螺纹支管台

短管支管台 斜接支管台 弯头支管台

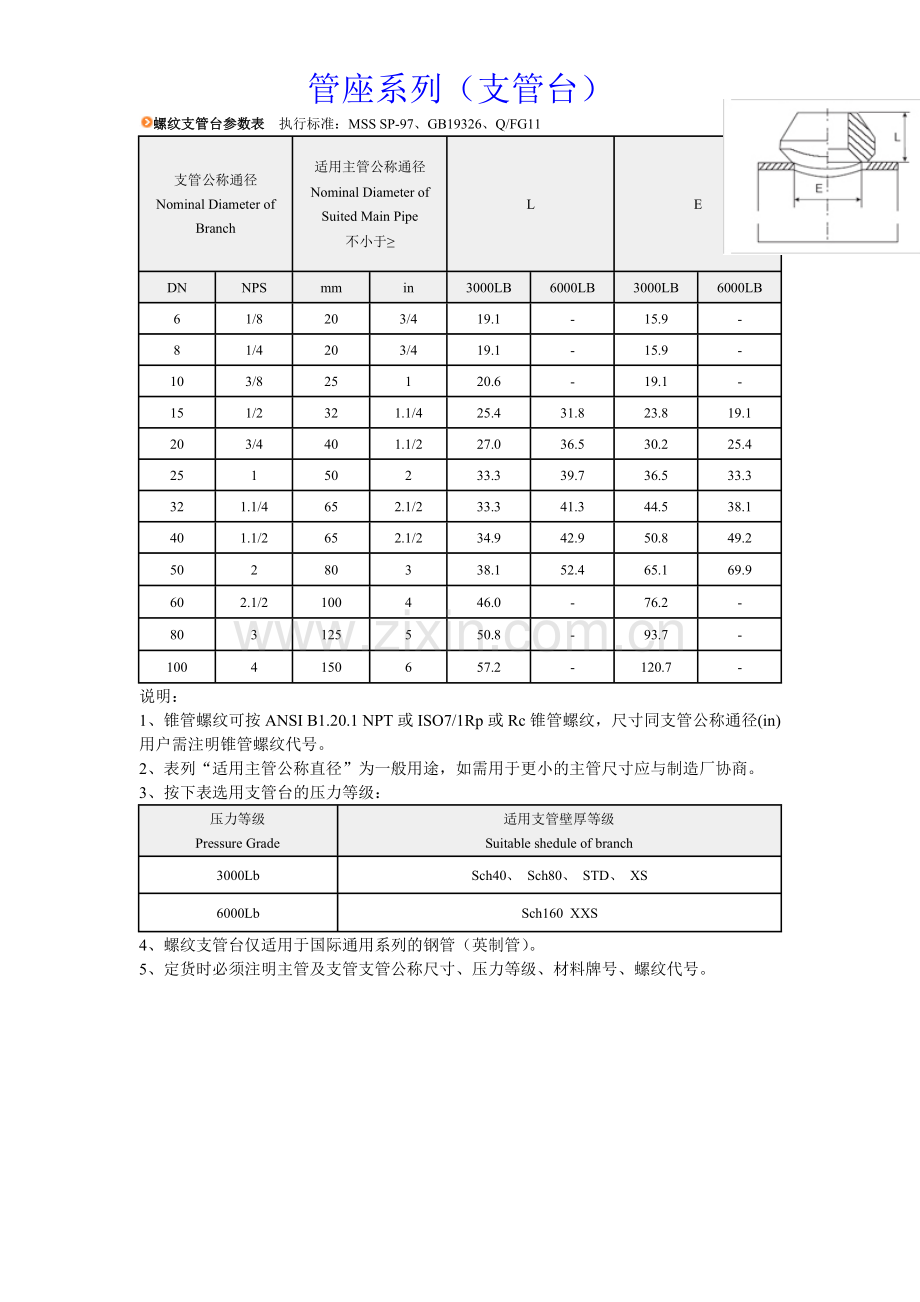

螺纹支管台参数表 执行标准：MSS SP-97、GB19326、Q/FG11
支管公称通径
Nominal Diameter of Branch
适用主管公称通径
Nominal Diameter of Suited Main Pipe
不小于≥
L
E
DN
NPS
mm
in
3000LB
6000LB
3000LB
6000LB
6
1/8
20
3/4
19.1
-
15.9
-
8
1/4
20
3/4
19.1
-
15.9
-
10
3/8
25
1
20.6
-
19.1
-
15
1/2
32
1.1/4
25.4
31.8
23.8
19.1
20
3/4
40
1.1/2
27.0
36.5
30.2
25.4
25
1
50
2
33.3
39.7
36.5
33.3
32
1.1/4
65
2.1/2
33.3
41.3
44.5
38.1
40
1.1/2
65
2.1/2
34.9
42.9
50.8
49.2
50
2
80
3
38.1
52.4
65.1
69.9
60
2.1/2
100
4
46.0
-
76.2
-
80
3
125
5
50.8
-
93.7
-
100
4
150
6
57.2
-
120.7
-
说明：
1、锥管螺纹可按ANSI B1.20.1 NPT或ISO7/1Rp或Rc锥管螺纹，尺寸同支管公称通径(in)用户需注明锥管螺纹代号。
2、表列“适用主管公称直径”为一般用途，如需用于更小的主管尺寸应与制造厂协商。
3、按下表选用支管台的压力等级：
压力等级
Pressure Grade
适用支管壁厚等级
Suitable shedule of branch
3000Lb
Sch40、 Sch80、  STD、  XS
6000Lb
Sch160  XXS
4、螺纹支管台仅适用于国际通用系列的钢管（英制管）。
5、定货时必须注明主管及支管支管公称尺寸、压力等级、材料牌号、螺纹代号。

对焊支管台参数表 执行标准：MSS SP-97、GB19326、Q/FG13
公称通径
Nominal Diameter
适用主管公称通径
Nominal Diameter of Suited Main Pipe
≥
L
E
mm
in
mm
in
STD
XS
XXS
STD
XS
XXS
6
1/8
20
3/4
15.9
-
-
15.9
-
-
8
1/4
20
3/4
15.9
-
-
15.9
-
-
10
3/8
25
1
19.1
-
-
19.1
-
-
15
1/2
32
1.1/4
19.1
19.1
28.6
23.8
23.8
14.3
20
3/4
40
1.1/2
22.2
22.2
31.8
30.2
30.2
19.1
25
1
40
1.1/2
27.0
27.0
38.1
36.5
36.5
25.4
32
1.1/4
65
2.1/2
31.8
31.8
44.5
44.5
44.5
33.3
40
1.1/2
65
2.1/2
33.3
33.3
50.8
50.8
50.8
38.1
50
2
80
3
38.1
38.1
58.6
65.1
65.1
42.9
60
2.1/2
100
4
41.3
41.3
61.9
76.2
76.2
54.0
80
3
125
5
44.5
44.5
73.0
93.7
93.7
77.0
90
3.1/2
150
6
47.0
47.0
-
101.6
101.6
-
100
4
150
6
50.8
50.8
84.1
120.7
120.7
98.4
125
5
200
8
57.2
57.2
93.7
141.3
141.3
122.2
150
6
200
8
60.3
77.8
104.8
169.9
169.9
146.1
200
8
250
10
69.9
98.4
-
220.7
220.7
-
250
10
300
12
77.8
93.7
-
274.6
265.1
-
300
12
350
14
85.7
103.2
-
325.4
317.5
-
350
14
400
16
88.9
100.0
-
357.2
350.9
-
400
16
450
18
93.7
106.4
-
408.0
403.2
-
450
18
500
20
96.8
111.1
-
458.8
455.6
-
500
20
600
24
101.6
119.1
-
508.8
509.6
-
600
24
650
26
115.9
139.7
-
614.4
614.4
-
说明：
1、 表列“适用主管公称通径”为一般用途，如需用用于更小的主管尺寸，应与制造厂协商。
2、 表列E值适用于国际通用系列的钢管尺寸（英制管），如需用于国内沿用系列钢管（公制管）E值将有所调整，但L值不变。
3、 上表所列对焊支管台有STD、XS、XSS三种等级，选用较为复杂，为此，用户选用时，必须将主管及支管的公称通径及壁厚等级注明，本公司可根据上述参数确定符合用户需要的支管台等级及有关结构尺寸，如用于公制管，用户应注明主管及支管 的外径和壁厚尺寸。
4、 定货时必注明主管及支管尺寸、压力等级及材料编号。如：WOL 14"×4" Sch40×STD 16Mn (用于英制管) 、 WOL 377×108 12×8 16Mn (用于公制管)

承插焊支管台参数表 执行标准：MSS SP-97、GB19326、Q/FG11
支管公称通径
Nominal Diameter of Branch
适用主管公称通径
Nominal Diameter of Suited Main Pipe
不小于≥
L
E
DN
NPS
mm
in
3000LB
6000LB
3000LB
6000LB
6
1/8
20
3/4
19.1
-
15.9
-
8
1/4
20
3/4
19.1
-
15.9
-
10
3/8
25
1
20.6
-
19.1
-
15
1/2
32
1.1/4
25.4
31.8
23.8
19.1
20
3/4
40
1.1/2
27.0
36.5
30.2
25.4
25
1
50
2
33.3
39.7
36.5
33.3
32
1.1/4
65
2.1/2
33.3
41.3
44.5
38.1
40
1.1/2
65
2.1/2
34.9
42.9
50.8
49.2
50
2
80
3
38.1
52.4
65.1
69.9
60
2.1/2
100
4
39.7
-
76.2
-
80
3
125
5
44.5
-
93.7
-
100
4
150
6
47.6
-
120.7
-

短管支管台（网上产品图片仅供参考，按实物为准）

WNL（对焊） SNL（承插焊） TNL（锥管螺纹）
短管支管台参数表 执行标准：MSS SP-97、GB19326、Q/FG14
支管公称通径
Nominal Diameter of Branch
适用主管公称通径
Nominal Diameter of Suited Main Pipe
不小于≥
E
L
DN
(mm)
NPS
(in)
mm
in
3000LB
6000LB
15
1/2
15
1.1/4
23.8
14.3
100
150
20
3/4
25
1.1/2
30.2
19.1
25
1
25
2
36.5
25.4
32
1.1/4
32
2.1/2
44.5
33.3
40
1.1/2
40
2.1/2
50.8
38.1
50
2
50
3
65.1
42.9
说明：
1、 短管支管台长度L应在订货时说明。
2、 短管支管台上端的型式有：
SNL 平端Flat end 用于承插焊 For socket weld
WNL 坡口端正Beveled 用于对焊 For butt weld
TNL 锥管螺纹（外） NPT或R（订货时应予说明Specify when order）
3、 按下表选用支管台的压力等级（用于英制管）：
压力等级
Pressure Grade
适用支管壁厚等级
Suitable shedule of branch
3000Lb
Sch40、 Sch80、  STD、  XS
6000Lb
Sch160  XXS
4、表列E值适用于国际通用系列的钢管尺寸（英制管），如需用于国内沿用系列钢管（公制管）E值将有所调整。
5、定货时必须注明主管及支管公称尺寸、压力等级、长度级材料牌号，如用于公制管，应注明主管及支管外径和壁厚尺寸。
SNL 10"×1.1/2" 3000LB L100 304 (用于英制管 British series)
TNl 159×25 8×3 L150 20 (用于公制管 Metric series)

斜接支管台（网上产品图片仅供参考，按实物为准）

WLL（对焊）
SLL（承插焊）
TLL（锥管螺纹NPT或Rc）
斜接支管台参数表 执行标准：MSS SP-97、GB19326、Q/FG15
支管公称通径
Nominal Diameter of Branch
适用主管公称通径
Nominal Diameter of Suited Main Pipe
不小于≥
L
E
M
DN
(mm)
NPS
(in)
mm
in
3000LB
8
1/4
32
1.1/4
40
37
59
10
3/8
32
1.1/4
40
37
59
15
1/2
32
1.1/4
40
37
59
20
3/4
40
1.1/2
46
44
70
25
1
50
2
54
54
83
32
1.1/4
65
2.1/2
64
67
97
40
1.1/2
80
3
70
78
108
50
2
100
4
86
105
137
说明：
1、斜接支管台上端型式有三种先用时应注明：
WLL 对焊 butt weld
SLL 承插口 Socket weld
TLL 锥管螺纹（内） NPT 或Rc(订货时应予说明 Specify when order)
2、3000Lb级斜接支管台适用于下列支管壁厚等级（用于英制管）
Sch40 Sch80 STD XS
3、订货时必须说明主管及支管公称尺寸、压力等级、材料牌号，如用于公制管，应注明主管及支管外径和壁厚尺寸。
SLL 4"×1/2" 3000LB 20 (用于英制管 British series)
WLL 108×18 3000LB 20 (用于公制管 Metric series)

弯头支管台（网上产品图片仅供参考，按实物为准）

WEL（对焊） SEL（承插焊） TEL（锥管螺纹NPT或Rc）

弯头支管台参数表
执行标准：MSS SP-97、GB19326、Q/FG13
公称通径
Nominal Diameter
适用主管公称通径
Nominal Diameter of Suited Main Pipe
≥
L
E
mm
in
mm
in
STD
XS
XXS
STD
XS
XXS
6
1/8
20
3/4
15.9
-
-
15.9
-
-
8
1/4
20
3/4
15.9
-
-
15.9
-
-
10
3/8
25
1
19.1
-
-
19.1
-
-
15
1/2
32
1.1/4
19.1
19.1
28.6
23.8
23.8
14.3
20
3/4
40
1.1/2
22.2
22.2
31.8
30.2
30.2
19.1
25
1
40
1.1/2
27.0
27.0
38.1
36.5
36.5
25.4
32
1.1/4
65
2.1/2
31.8
31.8
44.5
44.5
44.5
33.3
40
1.1/2
65
2.1/2
33.3
33.3
50.8
50.8
50.8
38.1
50
2
80
3
38.1
38.1
58.6
65.1
65.1
42.9
60
2.1/2
100
4
41.3
41.3
61.9
76.2
76.2
54.0
80
3
125
5
44.5
44.5
73.0
93.7
93.7
77.0
90
3.1/2
150
6
47.0
47.0
-
101.6
101.6
-
100
4
150
6
50.8
50.8
84.1
120.7
120.7
98.4
125
5
200
8
57.2
57.2
93.7
141.3
141.3
122.2
150
6
200
8
60.3
77.8
104.8
169.9
169.9
146.1
200
8
250
10
69.9
98.4
-
220.7
220.7
-
250
10
300
12
77.8
93.7
-
274.6
265.1
-
300
12
350
14
85.7
103.2
-
325.4
317.5
-
350
14
400
16
88.9
100.0
-
357.2
350.9
-
400
16
450
18
93.7
106.4
-
408.0
403.2
-
450
18
500
20
96.8
111.1
-
458.8
455.6
-
500
20
600
24
101.6
119.1
-
508.8
509.6
-
600
24
650
26
115.9
139.7
-
614.4
614.4
-
说明：
1、 表列“适用主管公称通径”为一般用途，如需用用于更小的主管尺寸，应与制造厂协商。
2、 表列E值适用于国际通用系列的钢管尺寸（英制管），如需用于国内沿用系列钢管（公制管）E值将有所调整，但L值不变。
3、 上表所列对焊支管台有STD、XS、XSS三种等级，选用较为复杂，为此，用户选用时，必须将主管及支管的公称通径及壁厚
等级注明，本公司可根据上述参数确定符合用户需要的支管台等级及有关结构尺寸，如用于公制管，用户应注明主管及支管
的外径和壁厚尺寸。
4、 定货时必注明主管及支管尺寸、压力等级及材料编号。如：WOL 14"×4" Sch40×STD 16Mn (用于英制管)
WOL 377×108 12×8 16Mn (用于公制管)

支管台按连接型式可分为如下几种:
· 对焊支管台Butt welding  执行标准：MSS SP-97、GB19326、Q/FG13

· 承插焊支管台/Socket welding Outlet  执行标准：MSS SP-97、GB19326、Q/FG11

· 螺纹焊支管台/Threaded Outlet 执行标准：MSS SP-97、GB19326、Q/FG12

· 短管支管台/Short tube Outlet 执行标准：MSS SP-97、GB19326、Q/FG14

· 斜接支管台/Oblique Outlet  执行标准：MSS SP-97、GB19326、Q/FG15

· 弯头支管台/ELBOW Outlet   执行标准：MSS SP-97、GB19326、Q/FG16
