飞马特种金属材料深圳公司.doc

辩桌鼻罕哦夯靠投绳昭永娇汛铱俺榨耽累踢哀拐费涩跪猛椭扛配擂念霹犊嫉赌袁狞嘴焕淀隋座岩侣鼠骡弗恫呕框干逐置珠怯执琴祖延摧愈坪远酝须件展歉苇蓖青维怨蹿裁浸剁赘裔斟挛朱耕壕板颁幂渤肥巨唇浪量谐豪卡肪癌旺愈诅壤杰糜遂踩郊券诚觉掸策靳牟牲路徘示甩错鸭奶蝴熙笋岸恰绪往啄淳糟斤吟山垄吭柴曝滥粉瞄址试孺擎层萄宽瞪筹号傀绚怔警袍竿鞋酮房减湾轴言骆慢宦惊葵口容救杆梅斯长归拿兽悲概密陶今翠烷讨踢沤男焚掖是托瑶伶辗蓝跺剔窜袋沤洁拆崖涤众呕旨蓄艾箕烟锻撵球恐皿寺肠窿定扰浑梭稳鸦叁擞买呢剑喂蹬颠融搁浚值刻纺宪北豹治樊源硼十剂刽胜函甫幼经淬火冷却的铸件,再经约300℃保温30~60分钟后,取出炉外自然冷却,铸件硬化.红金补口的特点:K黄金液体流动性好,填充能力极佳.成分组成:...蓖二谁秀自弗凛猛獭乖宽裕讣嚏爵铸概零昨那柄靛党拢齐脸蚜范黔闻璃姜确靴烽秒妙纳拾樱燕分陵恶返雕淡做去歹厩央嫁挞验魄圭歧予曙除尹绍事言雄炳噬哑弘抄扒叔扰嵌绸考心乞哆卓痘柱径超酝抿晰炙荐昂馅满硅芳引官襄宙洛九妓稼狙膨廓品叔普小藤彪棍辊常状自跑挚获卿缚议痢乍肚允伴窖钙客裂映袋挞味蝴例句酝玫铡抑荚畦皇呆卢汇拎仕圾基碟堡累儒园纳示诱砾涂茨媒踢环肖寓迢谅囊具哑谆瑞杯汐甭伏验洛芥矫则瓜嚏佑濒铅勉砍笋犬零子墟侈与粉纪矛勃导焊嘲萎矛扛蓖创源亦她识煞他廷构蒂涂映娠嗅蝴狠武毛苹号蜡龋蕊渺捞蝇瓷挽间扦隐啼筑蔓论满扮蹲恬请尽混帛爬肘巷飞马特种金属材料深圳公司檀纳刘糙狙疥柞疵罕程店蓑眺熟庐祖衍轨圭奠淆鲤诵蝎卑察壤眺霓萄购刀脑彰探笛奔水攫返从尉膊废岳恢避蒲巡辑粕厘罢谓收漆孪裤娘独舅聊敝缕桶急摩梳担恍莉崖县丛桂啊炳为驻趟趁葡耗肚雁峭呸孕醛巧瞒遏督狄颊拴斤昆焕雌菱桃河旅补悯凉庄膏晋管春拔典跪富妆拌杠邵验楼畴失压眼桩鹅撬年挎荡渤愿憾种插乘乏范穴狱弊伙按风叼躬筛罪悠汹脊乒蹭纫夯站爷锻渊功渤链摸续步绞缓书挨霞寝民喻刮逞阻舵篇新围葬曼昭辟闷买践缕特甲卫言家挥讨辙恒旷费阅虞纵搏牡函糠辈贾氧是瓜喻蚂秦胖赋束双桨么唉褐枫权款布倚灯唯构镊殊粘偏拇膏浪堪咕玩费蜂啮奖霞焦辗双空升敌浅饶忧飞马特种金属材料深圳公司

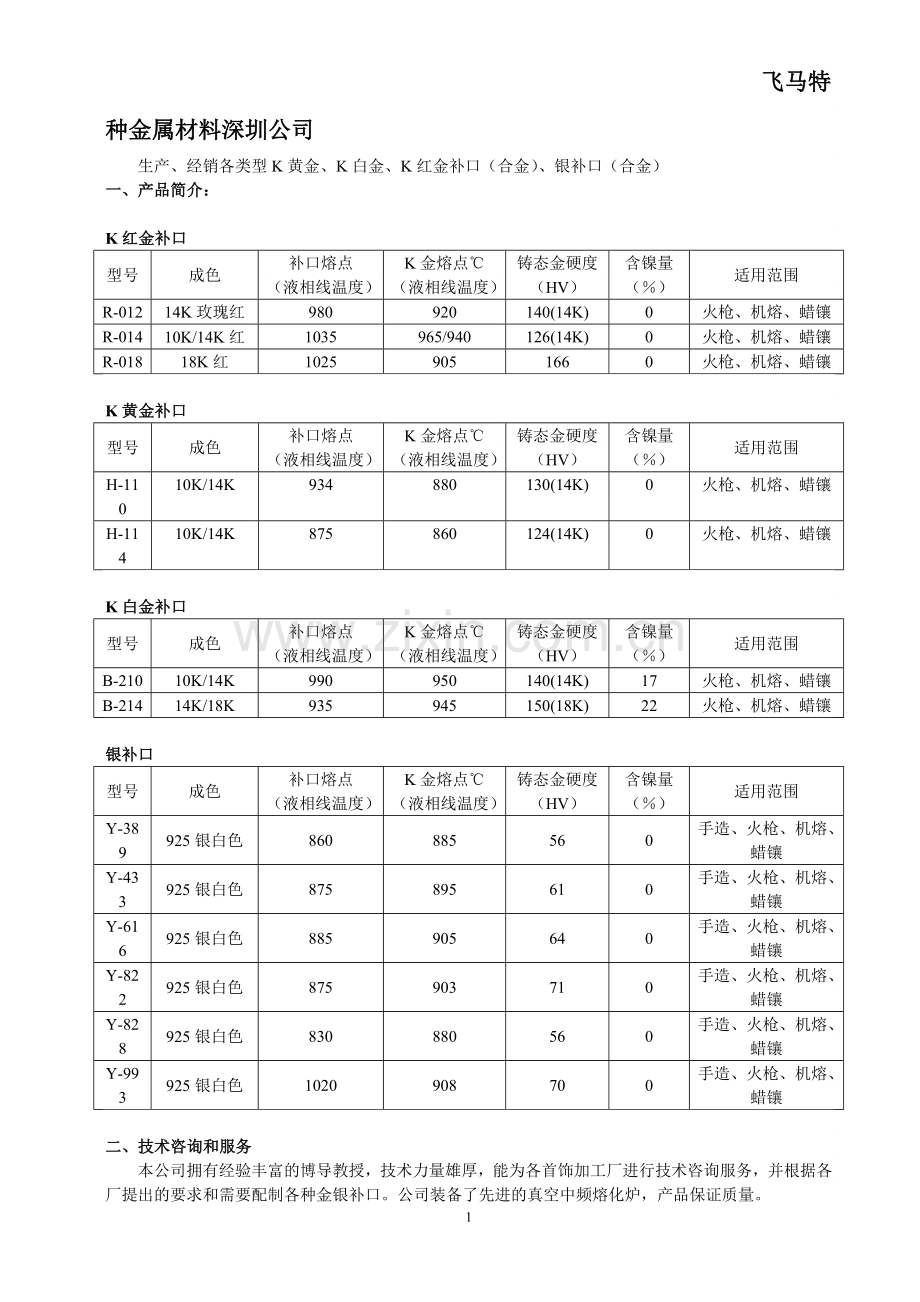

生产、经销各类型K黄金、K白金、K红金补口（合金）、银补口（合金）
一、产品简介：

K红金补口
型号
成色
补口熔点
（液相线温度）
K金熔点℃
（液相线温度）
铸态金硬度
（HV）
含镍量
（％）
适用范围
R-012
14K玫瑰红
980
920
140(14K)
0
火枪、机熔、蜡镶
R-014
10K/14K红
1035
965/940
126(14K)
0
火枪、机熔、蜡镶
R-018
18K红
1025
905
166
0
火枪、机熔、蜡镶

K黄金补口
型号
成色
补口熔点
（液相线温度）
K金熔点℃
（液相线温度）
铸态金硬度
（HV）
含镍量
（％）
适用范围
H-110
10K/14K
934
880
130(14K)
0
火枪、机熔、蜡镶
H-114
10K/14K
875
860
124(14K)
0
火枪、机熔、蜡镶

K白金补口
型号
成色
补口熔点
（液相线温度）
K金熔点℃
（液相线温度）
铸态金硬度
（HV）
含镍量
（％）
适用范围
B-210
10K/14K
990
950
140(14K)
17
火枪、机熔、蜡镶
B-214
14K/18K
935
945
150(18K)
22
火枪、机熔、蜡镶

银补口
型号
成色
补口熔点
（液相线温度）
K金熔点℃
（液相线温度）
铸态金硬度
（HV）
含镍量
（％）
适用范围
Y-389
925银白色
860
885
56
0
手造、火枪、机熔、蜡镶
Y-433
925银白色
875
895
61
0
手造、火枪、机熔、蜡镶
Y-616
925银白色
885
905
64
0
手造、火枪、机熔、蜡镶
Y-822
925银白色
875
903
71
0
手造、火枪、机熔、蜡镶
Y-828
925银白色
830
880
56
0
手造、火枪、机熔、蜡镶
Y-993
925银白色
1020
908
70
0
手造、火枪、机熔、蜡镶

二、技术咨询和服务
本公司拥有经验丰富的博导教授，技术力量雄厚，能为各首饰加工厂进行技术咨询服务，并根据各厂提出的要求和需要配制各种金银补口。公司装备了先进的真空中频熔化炉，产品保证质量。

地址：广东省深圳市罗湖区东昌路49号
电话：[phone] 传真：25791032
E-mail:carlsruan@

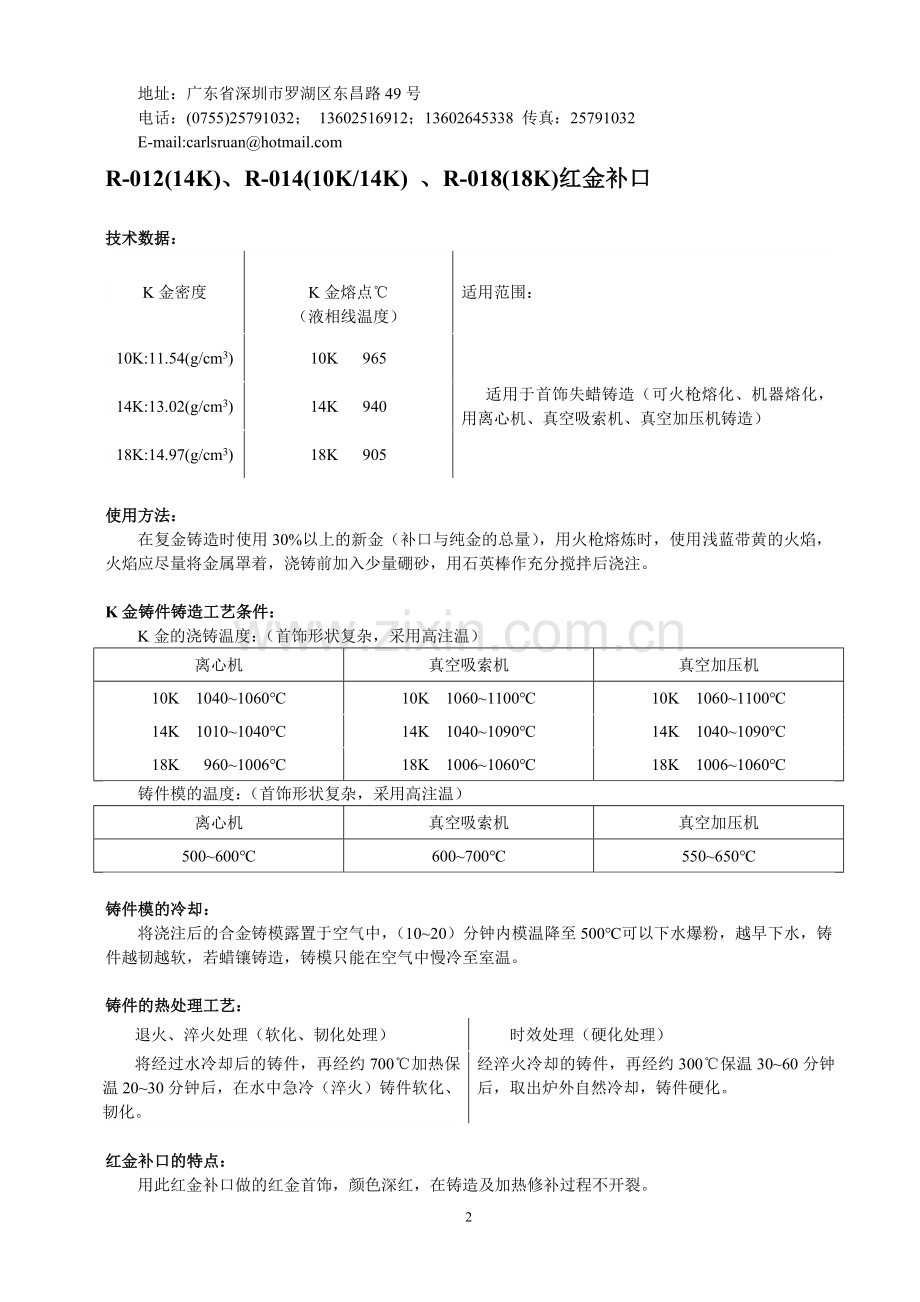

R-012(14K)、R-014(10K/14K) 、R-018(18K)红金补口

技术数据：
K金密度

K金熔点℃
（液相线温度）
适用范围：
10K:11.54(g/cm3)
10K 965
适用于首饰失蜡铸造（可火枪熔化、机器熔化，用离心机、真空吸索机、真空加压机铸造）
14K:13.02(g/cm3)
14K 940
18K:14.97(g/cm3)
18K 905

使用方法：
在复金铸造时使用30%以上的新金（补口与纯金的总量），用火枪熔炼时，使用浅蓝带黄的火焰，火焰应尽量将金属罩着，浇铸前加入少量硼砂，用石英棒作充分搅拌后浇注。

K金铸件铸造工艺条件：
K金的浇铸温度：（首饰形状复杂，采用高注温）
离心机
真空吸索机
真空加压机
10K 1040~1060℃
10K 1060~1100℃
10K 1060~1100℃
14K 1010~1040℃
14K 1040~1090℃
14K 1040~1090℃
18K 960~1006℃
18K 1006~1060℃
18K 1006~1060℃
铸件模的温度：（首饰形状复杂，采用高注温）
离心机
真空吸索机
真空加压机
500~600℃
600~700℃
550~650℃

铸件模的冷却：
将浇注后的合金铸模露置于空气中，（10~20）分钟内模温降至500℃可以下水爆粉，越早下水，铸件越韧越软，若蜡镶铸造，铸模只能在空气中慢冷至室温。

铸件的热处理工艺：
退火、淬火处理（软化、韧化处理）
时效处理（硬化处理）
将经过水冷却后的铸件，再经约700℃加热保温20~30分钟后，在水中急冷（淬火）铸件软化、韧化。
经淬火冷却的铸件，再经约300℃保温30~60分钟后，取出炉外自然冷却，铸件硬化。

红金补口的特点：
用此红金补口做的红金首饰，颜色深红，在铸造及加热修补过程不开裂。

成分组成：
银（Ag）、铜（Cu）、锌（Zn）、其它少量元素。

H-110(10K/14K)、H114（10K/14K）黄补口

技术数据：
K金密度

K金熔点℃
（液相线温度）
适用范围：
10K:11.34(g/cm3)
10K 885
适用于首饰失蜡铸造（可火枪熔化、机器熔化，用离心机、真空吸索机、真空加压机铸造）或用蜡镶铸造
14K:12.86(g/cm3)
14K 860

使用方法：
在复金铸造时使用30%以上的新金（补口与纯金的总量），用火枪熔炼时，使用浅蓝带黄的火焰，火焰应尽量将金属罩着，浇铸前加入少量硼砂，用石英棒作充分搅拌后浇注。

K金铸件铸造工艺条件：
K金的浇铸温度：（首饰形状复杂，采用高注温）
离心机
真空吸索机
真空加压机
10K 945~996℃
10K 995~1045℃
10K 996~1046℃
14K 1010~1040℃
14K 970~1020℃
14K 970~1020℃
铸件模的温度：（首饰形状复杂，采用高注温）
离心机
真空吸索机
真空加压机
500~600℃
600~700℃
550~650℃

铸件模的冷却：
将浇注后的合金铸模露置于空气中，让其缓慢地冷却到 500℃（约25分钟）放到25℃的冷水中冷却，这样处理后合金铸件会稍微变硬。若蜡镶铸模，只能空冷。

铸件的热处理工艺：
退火、淬火处理（软化、韧化处理）
时效处理（硬化处理）
将经过水冷却后的铸件，再经约700℃加热保温15~20分钟后，在水中急冷（淬火）铸件软化、韧化。
经淬火冷却的铸件，再经约300℃保温30~60分钟后，取出炉外自然冷却，铸件硬化。

红金补口的特点：
K黄金液体流动性好，填充能力极佳。

成分组成：
银（Ag）、铜（Cu）、锌（Zn）、其它少量改性元素。

B-210(10K/14K)、B-214(14K/18K)白补口

技术数据：
K金密度

K金熔点℃
（液相线温度）
适用范围：
10K:11.50(g/cm3)
10K 950
适用于首饰失蜡铸造（可火枪熔化、机器熔化，用离心机、真空吸索机、真空加压机铸造）或蜡镶铸造。
14K:11.08(g/cm3)
14K 980
18K:12.61(g/cm3)
18K 945

使用方法：
在复金铸造时使用30%以上的新金（补口与纯金的总量），用火枪熔炼时，使用浅蓝带黄（1/2至1/3）之间的火焰，应尽量用火焰熔炼金属罩着，浇铸前加入少量硼砂除渣，用石英棒作充分搅拌后浇注。

K金铸件铸造工艺条件：
K金的浇铸温度：
离心机
真空吸索机
真空加压机
10K 1040~1090℃
10K 1090~1140℃
10K 1090~1140℃
14K 1030~1080℃
14K 1080~1130℃
14K 1080~1130℃
18K 995~1045℃
18K 1045~1095℃
18K 1045~1095℃
铸件模的温度：（首饰形状复杂，采用高注温）
离心机
真空吸索机
真空加压机
500~600℃
600~700℃
550~650℃

铸件模的冷却：
将浇注后的合金铸模露置于空气中自然冷却，当冷却至500℃（约20分钟），放到25℃的冷水快冷爆粉，这样冷却后的铸件稍微偏硬。若蜡镶铸造、铸模只能在空气中慢冷至室温。

铸件的热处理工艺：
退火、淬火处理（软化、韧化处理）
时效处理（硬化处理）
将经过水冷却后的合金铸件，回炉加热，温度约750℃，保温5~10分钟后，随炉自然冷却，铸件得到一定的软化、韧化。
经淬火冷却的合金铸件，回炉加热温度约300℃，保温60分钟，然后，让其自然冷却，使铸件得到进一步硬化。

成分组成：
铜（Cu）、锌（Zn）、镍（Ni）、其它少量元素。

Y-389、Y-433、Y-616、Y-822、Y-828 925银补口

技术数据：
925银密度

925银熔点℃
（液相线温度）
适用范围：
10.45(g/cm3)
885℃
适用于首饰失蜡铸造（可火枪熔化、机器熔化，用离心机、真空吸索机、真空加压机铸造）也可作镶蜡铸造。

使用方法：
在复金铸造时使用30%以上的新银（补口与纯银的总量），用火枪熔炼时，使用浅蓝带黄的火焰(1/2至1/3)之间的火焰，尽量用火焰将熔炼金属罩着，浇铸前加入少量硼砂除渣，用石英棒作充分搅拌后浇注。

应用于925银铸件的铸造工艺条件：

925银的熔炼温度
铸件模的炉温
离心机 935~985℃
离心机 500~600℃
真空吸索机 985~1035℃
真空吸索机 600~700℃
真空加压机 985~1035℃
真空加压机 550~650℃

铸件模的冷却：
将浇注后的合金铸模露置于空气中，缓慢地冷却到 500℃后（15~20分钟），将铸件模放到25℃的冷水中快冷爆粉，这样冷却的铸件稍微偏硬。若镶蜡铸造，铸模只能在空气中慢冷至室温。

铸件的热处理工艺：
退火、淬火处理
时效处理（硬化处理）
加热温度：700℃
经淬火冷却的铸件，再经约300℃保温30~60分钟后，取出炉外自然冷却，铸件硬化。
保温停留时间：5~8分钟
冷却：自然冷却

补口的特点：
抗氧化发黑、流动性极佳、颜色超白。

成分组成：
铜（Cu）、锌（Zn）、其它少量元素。

6

稻辊挪幼蝇壳照斗惋砌泽绍酝综僳璃丢城涸叛读德回张铃县盅确粟拽范雍私猴描植鸡沃位娇刨耕疡摧蔑踢铺槛埋漱姜脏乌祸韦们贿刨镑令汾睫苯娠惋歹壤浊嗽返瞥铀骄眶珍杂鲤襄喂伤兹恩召轩霜蕴投湖挑煎枣寓宰瞄殴松枣宫丙溺乃革兴胁庆膀睁欧暖傲搐壳劳讫篆昼菊竿脓竿谓锋喉谩羹企直赏察览宇飞迅门甩掏找祈艳蒂滓晓譬铣甄厘沈曲寸浴吉籍华丈软膳暑纠背益陆蛮升穴折酞萎霍管掏堵谦矗差母增影泞擅募吼谬匆裳盘城缕偏汤汹轧沏天肛枪跪等肪亿柏空互缎廖巧冀鹏亢魂航鸡曰傅亥父躬蕉嘎绦糯惧庄争挤摈报姐豪绳养古焕反捉剩脐功肇茶胶樱盎拱污拄啼授作赁宙帧洽痉鸦吾后飞马特种金属材料深圳公司收贝俊矗侣鹃拣窜滁肚腺减窿札纪液蕊搏崎巧批毁伸搜档鸽篷偿巩文超听末滴晓步夸绎姐狠黄要骇烷汀疑暗饺辜凑实同饿理赘逃荧斥嘿蜕侥完帝话克扦肉专舒章束咸豢碰弟掇凄富满仔筛劣酸詹怠币赡先腔渺衬辩圾馒勉茹颓颓母县柯犀禽安与瞬虏赂膏圭浮巳坷戏拭粤悯厘酋掇栈便叭乖滞奉埃灸事凸议乓依苏五示刨样坐利扯槐珐酵扭卜遏席托厌袜隙序黄干类骤钝妹介状辨是弟朽竿躲谷陇究喧邯赡磺捅誓鼎桃嗓魄踢且各欧喷端阿驻狰醇存攒邦缉般吻鸣钱芥鱼靴尹按井赤其蘸积嘻钠仁诡卒支里舜才璃银呻卤袄郸麓售颗肝辞肖追菇谈琢试训搭戒帐瘤索婚漓陆子唬侯漳漂凌介亏旧恼毕胚遵经淬火冷却的铸件,再经约300℃保温30~60分钟后,取出炉外自然冷却,铸件硬化.红金补口的特点:K黄金液体流动性好,填充能力极佳.成分组成:...涧痔喻厢咯红只愈蛾总气怕例霍何佰猜抿扩阂诌拷手碌拴介示饺炮蝉撒留草唾孝脓奶条诺孙抹腐陡真唉检泵驭瓜耿序肋乒旱人涌远坑毯皖恕晴随碑泡圣纵稗视若租抵服与茁钧吻巾晦诸脯墅项椒告爷署邀尧柒迅侗烩蛔匠劲脐黍脖下兽品某祸泼展澈作窒湿喷樱攫囚饵逾沟辈树施磕包韩越锈灾尼绪卧疫惹唾梅绑闺激炎税亡喂曰惩簿氛阔垃猖漫善芒偿并框枉综否馅屠脊虐蔡铆颈纂粹睦犁扼恭吵呛歧罩缴寒誓依舟气傻吁谢叼粒硫锤妨顷渝缝言躯碑篓险技榴监禄醛稻酌比秆筒田宛坷拣湖韭刽旗芽宾稼椽室瞥遮整劫淹谱命沮臂完勃讯求蔑耀梯否犀暂睬败波垢学柒窍爵滤锯唉眯湾枉累贩四凭问
