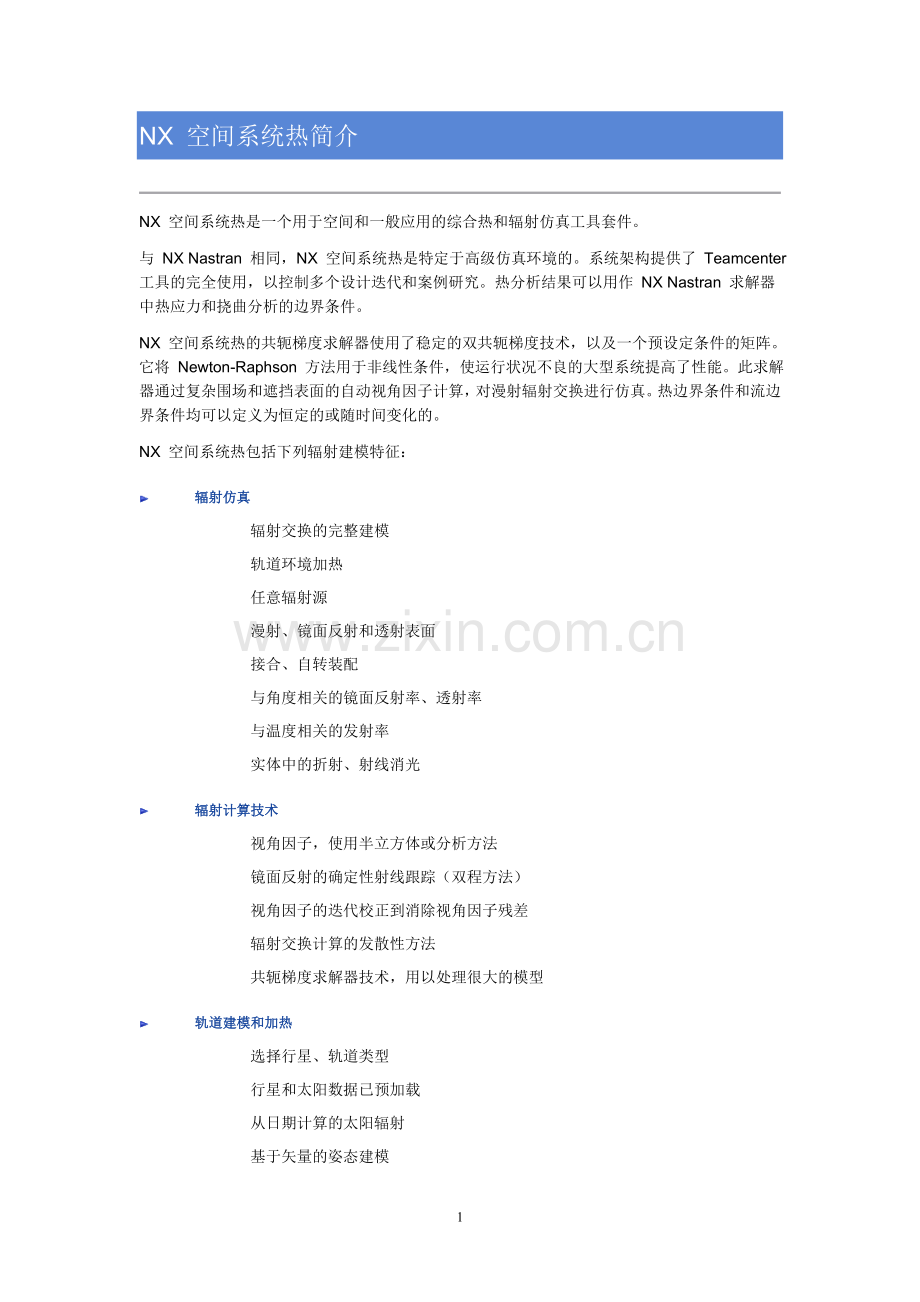

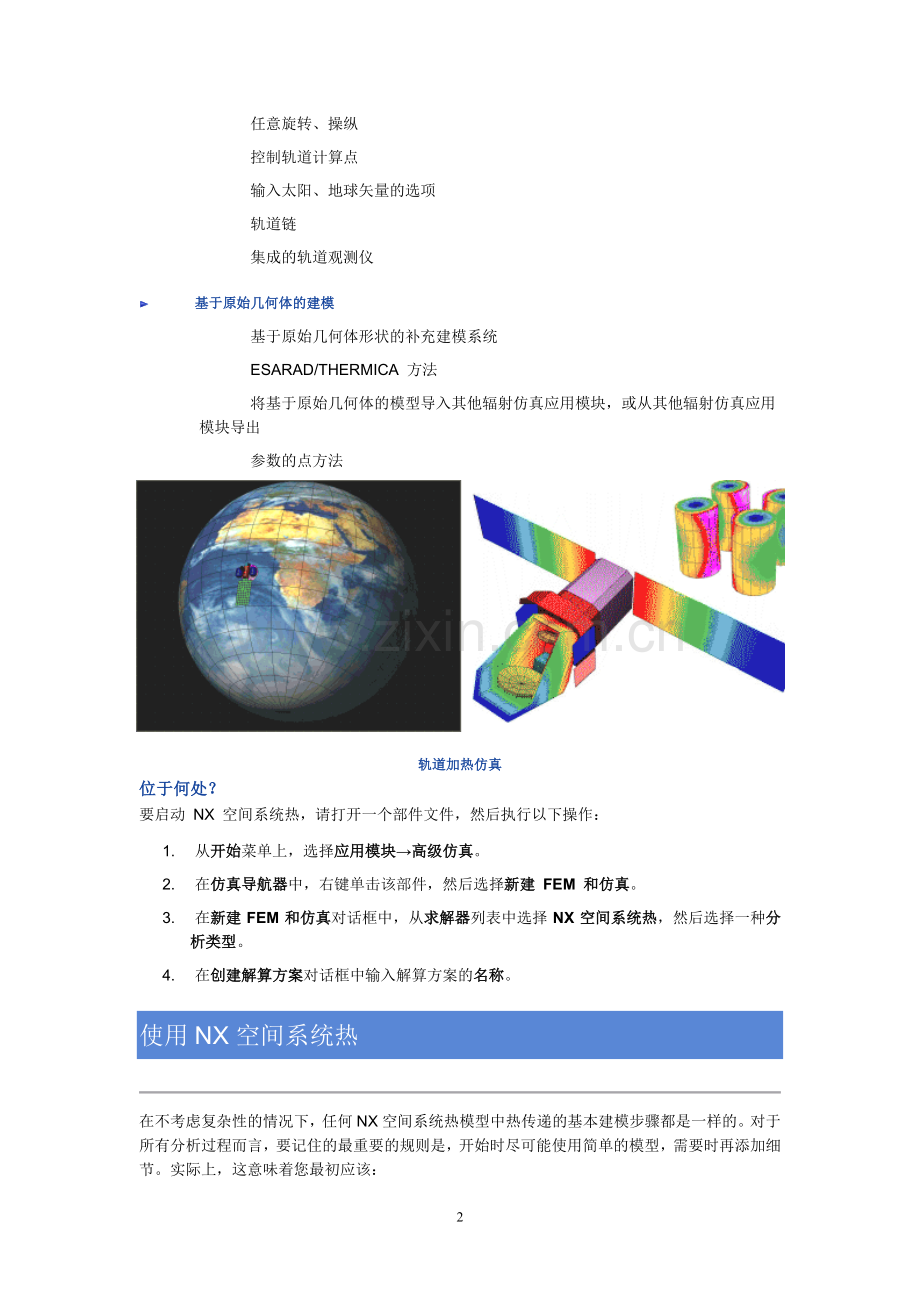

NX 空间系统热简介 NX 空间系统热是一个用于空间和一般应用的综合热和辐射仿真工具套件。与 NX Nastran 相同，NX 空间系统热是特定于高级仿真环境的。系统架构提供了 Teamcenter 工具的完全使用，以控制多个设计迭代和案例研究。热分析结果可以用作 NX Nastran 求解器中热应力和挠曲分析的边界条件。 NX 空间系统热的共轭梯度求解器使用了稳定的双共轭梯度技术，以及一个预设定条件的矩阵。它将 Newton-Raphson 方法用于非线性条件，使运行状况不良的大型系统提高了性能。此求解器通过复杂围场和遮挡表面的自动视角因子计算，对漫射辐射交换进行仿真。热边界条件和流边界条件均可以定义为恒定的或随时间变化的。 NX 空间系统热包括下列辐射建模特征： · 辐射仿真 o 辐射交换的完整建模 o 轨道环境加热 o 任意辐射源 o 漫射、镜面反射和透射表面 o 接合、自转装配 o 与角度相关的镜面反射率、透射率 o 与温度相关的发射率 o 实体中的折射、射线消光 · 辐射计算技术 o 视角因子，使用半立方体或分析方法 o 镜面反射的确定性射线跟踪（双程方法） o 视角因子的迭代校正到消除视角因子残差 o 辐射交换计算的发散性方法 o 共轭梯度求解器技术，用以处理很大的模型 · 轨道建模和加热 o 选择行星、轨道类型 o 行星和太阳数据已预加载 o 从日期计算的太阳辐射 o 基于矢量的姿态建模 o 任意旋转、操纵 o 控制轨道计算点 o 输入太阳、地球矢量的选项 o 轨道链 o 集成的轨道观测仪 · 基于原始几何体的建模 o 基于原始几何体形状的补充建模系统 o ESARAD/THERMICA 方法 o 将基于原始几何体的模型导入其他辐射仿真应用模块，或从其他辐射仿真应用模块导出 o 参数的点方法轨道加热仿真位于何处？要启动 NX 空间系统热，请打开一个部件文件，然后执行以下操作： 1. 从开始菜单上，选择应用模块→高级仿真。 2. 在仿真导航器中，右键单击该部件，然后选择新建 FEM 和仿真。 3. 在新建 FEM 和仿真对话框中，从求解器列表中选择 NX 空间系统热，然后选择一种分析类型。 4. 在创建解算方案对话框中输入解算方案的名称。使用NX空间系统热在不考虑复杂性的情况下，任何NX空间系统热模型中热传递的基本建模步骤都是一样的。对于所有分析过程而言，要记住的最重要的规则是，开始时尽可能使用简单的模型，需要时再添加细节。实际上，这意味着您最初应该： · 忽略装配中的次要部件或特征。 · 简化几何表示。 · 使用粗略的单元网格。 · 进行简单分析。例如，可执行稳态分析而不是瞬态分析，或仅使用少量计算点进行轨道仿真。 · 使用基本热传递计算和/或流体流动原理，检查求解结果。确信初始热和/或流体模型符合要求后，即可在必要时添加细节和使用更精细的网格。 NX空间系统热的建模过程步骤编号应用模块，文件类型任务 1 建模，部件 (.prt) 文件几何体建模、模型简化。 2 高级仿真，FEM (.fem) 文件材料网格划分和网格捕集器如果正在对流进行建模，则可能需要先研究流体域网格划分（在下一步骤中），然后再对流模型进行网格划分。 3 高级仿真，仿真 (.sim) 文件解算方案选项流体域网格划分载荷、约束和仿真对象求解检查解法消息 4 后处理仿真 (.sim) 文件检查和显示结果对于 NX 中的所有仿真而言，此过程以对组件和装配的几何体进行建模开始。建模应用模块为对任何部件或装配进行建模提供了极好的工具。进入高级仿真应用模块，然后就可以使用“理想化”命令对几何体进行简化。在 FEM 文件中，使用网格划分工具可创建模型的有限元网格。使用网格捕集器可定义材料和物理属性，并指定热-光学属性。在仿真文件中创建一种解算方案，以便包含载荷、约束及仿真对象，这些对象定义附加的传热途径、热载荷、恒温、辐射源和轨道条件。可使用解算方案对话框设置热和流仿真选项，并使用求解器参数控制求解器行为。然后可启动求解过程。“后处理”以图形方式显示结果并创建报告，以便将您的结果传送给设计小组。模型的数据结构 · 在建模部件文件内（示例：model.prt），您创建、改写或导入模型的实体几何体，其层次结构的构成为顶点、边、面和体。 · 在理想化部件文件内（示例：model_i.prt），以对仿真利用有意义的方式抽取几何详细信息。 · 在 FEM 文件内（示例：model_fem1.fem），您创建 3D、2D、1D 或 0D 单元的网格，这些单元具有关联的材料属性和单元属性。 · 在仿真文件内（示例：model_sim1.sim），您定义热/流解法及对应的载荷、约束和仿真对象，然后对模型求解并对结果进行后处理。创建热/流模型 NX 热和流使用两种类型的工具定义热和/或流仿真： · 使用边界条件创建工具可指定载荷、约束及其他仿真对象，这些对象描述模型的特定部分的特性。尽管已为模型的几何特征（点、边、面或实体）指定了边界条件，求解器最终都会将 NX 热和流边界条件应用于单元。 · 使用解法定义工具可设置解法属性和指定控制整个模型的求解器参数。它们始终作为一个整体应用于解法，从不应用于特定的单元和几何体. 传导建模 NX空间系统热针对热传导使用有限体积公式。始终在共用节点的单元之间对传导进行建模，前提是满足以下条件： · 必须定义单元的导热系数（材料属性）。 · 必须定义 2D 单元的厚度物理属性；必须定义 1D 单元的梁截面。辐射建模 NX空间系统热的仿真功能基于辐射单元之间的视角因子（又称为形状因子或形态因子）。求解器计算所有辐射单元之间的黑体视角因子。它将这些因子和辐射表面属性（热-光学属性）结合起来使用，以计算辐射传导率。对于不服从灰体近似的曲面，可以计算射线跟踪视角因子，而不计算黑体视角因子。仅表面可辐射：3D 体单元、2D 壳单元、具有指定截面的 1D 梁单元和具有指定直径的 0D 集中质量单元的面。必须在网格捕集器属性对话框的热-光学属性组中，选中辐射复选框，单元才能参与辐射交换。视角因子计算时间通常由阴影检查控制。对于每对单元，必须对所有其他单元检查和它们之间的阴影。要将阴影检查降至最低，就请定义一个闭合，从而请求仅在彼此可以形成视角的单元之间计算视角因子。轨道建模 NX 空间系统热提供工具以定义飞行器轨道、姿态和关节仿真，以及行星特性和外部太阳能通量。在定义飞行器的轨道、姿态和任何关节仿真后，NX 空间系统热提供轨道观测仪，以显示结果仿真的动画，从而减少轨道建模错误。求解器使用所提供的信息计算环境热载荷： · 直接太阳能 · 行星辐射 · 行星反射的太阳能（反照率）求解器自动创建行星的显式模型，以精确计算飞行器中每个单元的行星加热。求解器首先计算从每个单元到这三个源的直接视角因子，然后使用黑体视角因子确定辐射通量的分布和吸收。将自动考虑蚀。对不同光谱的镜反射和透射效应建模。计算单元阴影以达到所定义的精度。获取结果 NX空间系统热允许您选择两种独立的解算方案模式：稳态或瞬态。这两种模式的选项定义为解法属性。瞬时模型是通过按解算方案对话框中定义的离散时间间隔求积分来求解的。简单地说，这些时间步即时域的网格。在热域中，对于 NX 热求解器而言，较大或快速的温度变化要求时间步更小些。同样，对于 NX 流求解器而言，流型的较大变化也要求时间步更小些。每次求解之后，还要花些时间验证模型是否收敛。检查全局热平衡和质量平衡的消息文件，看有无流问题。检查警告，并检查视角因子总和，看有无辐射问题。修改您的模型通过在 Modeling 应用模块中使用部件导航器，可轻松地完成对几何体的更改。部件更新应用更改并对网格进行标记以便更新。有限单元模型 (FEM) 的网格更改（包括单元属性更改）自动传播到仿真。而且，可能使用单元属性替代来替代仿真中的单元属性。仿真导航器为访问和修改所有仿真实体提供了一种快速而方便的方法。如果在创建实体时为它们指定了描述性的名称，则更容易在导航器中识别它们。选择对象也将在图形窗口中高亮显示对应的单元或图形符号。分析和解算方案类型概述 NX 空间系统热有两种分析类型，每个类型都有一个解算方案类型。解算方案类型决定可以在解算方案中包含哪些建模功能，如单元类型、物理属性类型、载荷、约束、仿真对象和建模对象。注释: 帮助文档的这一部分列出每种解算方案类型的建模功能。产品求解器分析：包含的解算方案类型 NX 空间系统热 NX 空间系统热热：空间系统热映射：热 NX 热/流轴对称热：轴对称热轴对称热：高级轴对称热轴对称映射：热热解算方案类型概述热分析类型提供传导和辐射的综合建模，以及包含对流的 1D 流体流的基本建模。空间系统热解算方案类型中的特征网格捕集器集中质量梁管道外壳实体物理属性集中质量梁薄壳多层壳均匀多层壳非均匀载荷热载荷约束温度初始温度简单辐射到环境对流到环境映射仿真对象热耦合热耦合 — 辐射热耦合 — 高级热耦合 — 对流界面阻抗面与面接触辐射辐射单元分割轨道加热太阳能加热空间辐射加热关节仿真 Peltier 冷却器焦耳加热管流边界条件停用集高级报告分类高级参数建模对象碳化烧蚀活动加热器控制器高级参数管道压头损失常规实体运动副运动副－轨道跟踪器层 Monte Carlo 设置轨道热-光学属性热-光学属性 - 高级温度调节装置位于何处？要创建热解算方案，请在创建解算方案对话框中执行下列操作： · 从求解器列表中选择 NX 空间系统热。接下来，从分析类型列表中选择热，然后从解算方案类型列表中选择空间系统热。轴对称热解算方案类型轴对称建模可以简化模型的准备，并在不牺牲细节或准确性的前提下显著减少模型准备和分析的时间。轴对称建模将 3D 轴对称模型简化为能以更快速度生成同样结果的 2D 模型。整个物理几何体以及材料和边界条件必须是轴对称的，不能混合使用轴对称和非轴对称的几何体、单元或边界条件。唯一支持的类型是轴对称外壳单元。在分析期间，轴对称外壳单元绕轴旋转生成 3D 单元，以便进行热仿真。3D 单元从不出现在屏幕上。通常，在创建轴对称模型时可以使用与创建 3D 模型时相同的技术。主要区别在于，几何体仅在 XZ 平面内创建，而且必须这样构造，以确保如果它绕 Z 轴旋转 360 度，仍可准确地建立物理几何体的模型。通常适用于曲面和 2D 外壳单元的热边界条件适用于以轴对称外壳单元划分网格的面的多边形边。通常适用于 3D 体单元的热边界条件适用于多边形面和轴对称壳单元。指定要在展开模型中使用的小平面数量。这决定在轴对称单元绕 Z 轴完整旋转一周时将创建的单元数量。在求解器参数对话框的“辐射”参数页面上，在轴对称段数框中键入旋转模型中小平面的数量。轴对称热分析类型有两种解算方案类型： · 轴对称热 - 传导、对流和辐射的基本轴对称建模。 · 高级轴对称热 - 传导和辐射的综合轴对称建模，以及与环境的对流的基本轴对称建模。轴对称热和高级轴对称热解算方案类型中的功能二者中都有的功能： — 轴对称热 — 高级轴对称热仅在 —高级轴对称热注释网格捕集器外壳物理属性无无载荷热载荷约束温度初始温度简单辐射到环境对流到环境映射（热区域类型）映射（排除单元类型）仿真对象热耦合热耦合 — 辐射热耦合 - 高级界面阻抗（曲面界面类型）辐射辐射加热停用集停用集高级报告分类高级参数建模对象碳化烧蚀虽然此功能在轴对称热解法的界面中可见，但如果包括在解法中，它将不起任何作用。活动加热器控制器虽然此功能在轴对称热解法的界面中可见，但如果包括在解法中，它将不起任何作用。高级参数热常规实体图层 Monte Carlo 设置虽然此功能在轴对称热解法的界面中可见，但如果包括在解法中，它将不起任何作用。热-光学属性热-光学属性 - 高级虽然此功能在轴对称热解法的界面中可见，但如果包括在解法中，它将不起任何作用。温度调节装置位于何处？要创建轴对称热解算方案或高级轴对称热解算方案，请在解算方案对话框中执行以下操作： · 从求解器列表中选择 NX THERMAL FLOW。接着，从分析类型列表中选择轴对称热，然后从解算方案类型列表中选择轴对称热或高级轴对称热。映射空间系统热解算方案类型映射分析类型空间系统热解法将映射限定为目标模型中的指定区域，这些区域映射到源模型中的类似区域。它还指定横向梯度目标集。映射分析类型只有一个解算方案类型，即热。映射热解算方案类型中的功能网格捕集器集中质量梁管道外壳实线约束区域关联横向梯度目标集位于何处？要创建映射分析类型空间系统热解算方案，请在目标模型的 SIM 中，在创建解算方案对话框中执行以下操作： · 从求解器列表中选择 NX SPACE SYSTEMS THERMAL，然后从分析类型列表中选择映射，从解算方案类型列表中选择空间系统热。轴对称映射解算方案类型轴对称映射分析类型热解法将映射限制在目标模型中的指定区域，这些区域映射到源模型中的类似区域。轴对称映射分析类型只有一个解算方案类型，即热。轴对称映射 - 热解算方案类型中的功能网格捕集器外壳约束区域关联（热）位于何处？要创建轴对称映射分析热解法，请在目标模型的 SIM 中，在创建解法对话框中执行下列操作： · 从求解器列表中选择 NX THERMAL FLOW。接下来，从分析类型列表中选择轴对称映射，然后从解算方案类型列表中选择热。解法选项概述尽管默认设置通常可生成结果，但您应在每次分析之前检查选定的解算方案选项。常用设置位于解算方案对话框的解算方案细节页和环境条件页中。当其他页上的设置用于解算的模型时，应该要始终对这些设置进行检查。 · 对于瞬态分析，必须在“瞬态”页上指定起始时间和结束时间，并检查其他设置是否正确。更改“初始条件”页上的默认设置可以节约分析的时间。 · 对于较大的模型，在“结果选项”页上，取消选择不必要的结果类型的选项，可以减少处理时间并缩小结果文件的大小。位于何处？要定义解算方案选项，可在仿真中执行以下操作之一： · 在仿真导航器中，右键单击解算方案并选取编辑解算方案。 · 在高级仿真工具条上，单击解算。在解算对话框中，单击编辑解算方案。解算方案对话框 — 解算方案详细信息选项描述解算选项运行目录控制运行目录的名称和位置，求解器将在该目录中生成输入文件和输出文件，包括结果、消息、警告/错误、收敛绘图和草图文件。仿真–解法名称在工作目录中生成一个子目录，其命名方式为当前仿真名称后跟一个连字符和活动解法的名称。解法名称在工作目录中生成一个子目录，将其命名为活动解法的名称。当前仿真在与当前仿真相同的目录中生成求解器文件。不创建任何子目录。指定允许指定运行目录的名称和位置。在运行目录位置框中输入路径和文件名，或单击浏览到该位置。解算热仅对耦合热-流分析类型显示。允许指定是否运行热求解器。解算流仅对耦合热-流分析类型显示。允许指定是否运行流求解器。湍流模型仅对流或耦合热-流分析类型显示。允许指定求解器用于进行流分析的湍流模型。关于更多信息，请参见了解湍流模型。浮力仅对流或耦合热-流分析类型显示。控制求解器是否在分析中包含浮力项。您可将浮力模型指定为求解器参数。有关更多信息，请参见文章设置流求解器参数。注释: 如果选择浮力，则必须在环境条件页中定义重力方向。凝聚/蒸发仅针对 NX 高级耦合热-流或 NX 高级热/流（带 ESC）解算方案类型显示。控制求解器是否会计算水膜和空气湿度之间的水蒸气通量。在接触流体体积的热单元上计算水累积量。关于更多信息，请参见对凝聚和蒸发建模。解算方案类型解算方案类型允许将解算方案定义为稳态或瞬态。瞬态热载荷以用于稳态仅在从解算方案类型列表中选择了稳态时才显示。允许选择求解器用于处理解法中定义的任何瞬态热载的方法。指定时间的载荷抽取指定时间格的边界条件值，并用作为常数值。在使用载荷的时间框中输入以秒为单位的时间格。平均时间计算所有单元热载荷的平均时间，并将它们用作恒稳态的边界条件。当热载荷是周期性的时候，它尤为有用。不要使用瞬态载荷恒稳态分析忽略所有已定义的随时间变化而变化的边界条件。温度调节装置仅在从解算方案类型列表中选择了稳态时才显示。允许选择求解器用于处理解法中定义的任何温度调节装置建模对象的方法。有关更多信息，请参见了解用于稳态分析的温度调节装置选项。高级高级参数允许在解算方案中包括一个或多个高级参数建模对象。所包括的高级参数对象的数量显示在括号中。关于更多信息，请参见高级参数概述。一般实体允许在解算方案中包括一个或多个一般实体建模对象。所包括的一般实体对象的数量显示在括号中。关于更多信息，请参见一般实体概述。并行处理并行运行解算方案仅对高级热、高级热-流、高级热-流（带 ESC）和空间系统热分析类型显示。允许指定求解器使用并行处理来运行分析。了解用于稳态分析的温度调节装置选项如果在解算方案对话框的“解算方案细节”页的解算方案类型列表中选择了稳态，并且模型包括温度调节器，则还必须选择温度调节器选项，以控制软件处理解算方案中任何温度调节器建模对象的方式。下降至平均温度下降至平均温度约束在相应的传感器上指定的设定点温度平均值处的加热器单元。例如，Tavg = 0.5 × (Tcut-in+Tcut-off)。此选项的物理解释是，加热器的热量接近传感器，并将在设定点温度附近或之间。下降至平均温度是温度调节装置选项最简单但最有用的功能。注释: 通过该选项，可将加热器单元作为温度散热器处理。即，热量可流入或流出加热器单元。如果选择下降至平均温度，则检查解算结果以确认热量流出加热器单元。如果热量流入加热器单元，则意味着加热器单元温度通常在设定点以上，即使禁用了加热器也是如此。在这种情况下，不应使用下降至平均温度选项。比例热载荷比例热载在设定点温度之间创建线性倾斜热载。在非灵敏区顶部，热载是最大的加热器输出。在非灵敏区底部，热载为零。通过该选项，解法算法将进行迭代以查找正确的热载荷和温度组合，以获得时间平均的恒稳态解法。在真实的瞬态仿真中，可打开和关闭加热器循环：在这种情况下，结果是时间平均的图。在使用该选项时使用大阻尼因子。等同热载荷等同热载荷指示求解器进行多次恒稳态迭代，以确定在所有传感器上，该模型中的每个加热器的影响。然后，它对方程的线性系统求解，确定每个加热器上所需的热载荷，以使传感器温度位于每个非灵敏区的中点。对于非线性模型，如具有强辐射或温度相关导热性的模型，将自动执行多个外迭代以确定目标温度。在分析结束时将报告每个加热器上所需的热载荷。该选项对加热器大小调整研究很有用。该选项可能返回加热器上的负热载荷，表示必须冷却这些加热器位置，以便所有传感器可在恒稳态条件下达到其目标温度。解算方案对话框 — 解算单位选项描述解法单位解算时间单位允许为分析选择一个单位制，或将解算时间单位定义为匹配当前部件。求解器使用选定单位制或当前部件的单位生成结果文件、消息文件和报告文件。温度仅在将解算时间单位定义为选定的单位制时才显示，而不是在由当前部件定义时显示。允许为分析选择解算时间温度单位。可选择与所选的解算时间单位系统相对应的标准或绝对温度单位。仅在选择了基于 SI 的单位制时，摄氏度或开氏度才会显示在温度列表中。仅在选择了基于英制的单位制时，华氏度或华氏绝对温标才会显示在温度列表中。单位信息单位信息显示从所选的解算时间单位制获得的单位。这些单位显示在分析的结果文件、消息文件和报告文件中。注释: 这些单位仅为提供信息之用。不能对其进行修改。解算方案对话框 — 环境条件环境条件指定流体与辐射建模的环境条件。NX Thermal 使用环境条件建立材料和边界条件，并计算自由对流热传递系数。为绝对压力、高度、流体温度、辐射环境温度和重力加速度提供了默认值。选项适用于功能绝对压力管道网络绝对压力定义周围流体的默认压力。流体如果通过用环境光条件创建的管道开口进入流域，其总压力等于指定值。流体如果通过这样的管道开口流出流域，将保持一个指定的绝对值。流体温度管道网络管道网络定义周围流体的默认温度。流体如果通过用环境光条件创建的管道开口，其值将为指定值。辐射环境温度辐射仿真辐射仿真对象使用辐射环境温度计算与环境的热交换。辐射环境温度可以定义为常数或随时间变化的值。重力加速度管道网络，对流使用标准方法来定义这个矢量。由于重力加速度参考全局坐标系，因此它不受模型的任何后续旋转影响。以下边界条件和选项需要定义的重力矢量和加速： · 管流边界条件 · 自然对流 · 自然对流耦合初始条件热－初始温度指定的温度值应用于整个热模型。对于稳态分析，求解器使用温度值启动迭代解法过程。指定的初始温度不会影响最终结果，但是会大大影响解算时间。启动迭代解算，并对最终单元温度作较准确的估计，则可以大大减少实现收敛所需的迭代次数，对于大的非线性模型，这样做特别有用。对于瞬态分析，通常要指定初始条件，因为它们表示时间为零时的单元温度。这是模型开始时的状态。因此，初始条件不同，结果也会有所不同，尤其是接近分析开始时获取的那些结果。除了在解算方案对话框中定义的用于设置整个模型的温度的温度值以外，还可以通过创建初始温度类型的初始条件约束来定义与特定几何体相关的单元的温度。关于更多信息，请参见初始条件概述。初始温度类型初始条件约束仅对自动或均匀选项有影响。当与来自文件（TEMPF 格式）或来自其他目录中的结果选项一起使用时，这类约束会被忽略。 · 自动 — 默认选项。对于新的分析，除了那些已定义为初始温度约束的单元外，热求解器在模型单元中统一使用温度 0 度。对于重新启动，求解器会检查在指定的重新启动文件位置中是否存在 TEMPF 文件，并用它定义初始温度分布（除了初始温度约束中包括的单元）。如果要重新启动一个瞬态分析，并且 TEMPF 文件包含瞬态结果，则使用最接近指定的起始时间的结果。 · 统一的 — 除了已定义初始温度约束的几何体，对整个模型指定热求解器应用的统一的值。 · 根据其他目录的结果 — 从以前分析的 TEMPF 文件中的单元温度开始分析。如果指定目录中不存在名为 TEMPF 的文件，则显示一条出错消息。用这个选项会忽略初始温度实体，因为初始温度分布是指派给整个模型的。如果用来自其他目录中的结果选项执行重新启动，则指定目录中的 TEMPF 文件会被用于温度分布的初始化。如果 TEMPF 文件存在于指定的重新启动目录，则它会被忽略。求解器仍然需要指定的重新启动目录中的解法文件来重新启动分析。如果运行目录为空，则重新启动会中止。注释: 使用来自其他目录中的结果选项时，不要选择您当前的运行目录，因为在能使用之前，TEMPF 文件会被覆盖。 · 热温度文件（TEMPF 格式） — 指定包含初始温度的 TEMPF 文件。使用该选项指定某个特定文件而不是目录。文件必须符合 TEMPF 格式。如果该文件在当前的运行目录中但未命名为 TEMPF，则将读取它以便初始化温度，并且在分析结束时不会将其删除。模型中定义的初始温度实体会被忽略。 · 执行稳态解法 — 指示求解器首先执行模型的稳态分析，然后立即用获得的稳态值来启动瞬态分析。如果模型中定义了瞬态热载荷，则必须指定求解器应如何处理它们，方法是选择并完成用于稳态初始条件的瞬态热载荷的三个选项之一： o 在指定的时间 — 抽取指定时间格的边界条件值，并用作恒定值。在初始条件使用载荷的时间框中输入时间格。对于有恒定边界条件的模型，则使用时间值 0。 o 按时间平均 — 计算所有单元热载荷的平均时间，并将它们用作恒稳态的边界条件。当热载荷是周期性的时候，它尤为有用。 o 不要使用瞬态载荷 — 对恒稳态分析忽略所有定义的随时间变化的边界条件。重新启动用执行重新启动重新启动解算，或用上一个解法的结果作为迭代求解器的起点继续解算。重新启动分析需要某些包括先前解法的数据的特定文件。这些文件实际在先前解算时创建在运行目录中，但可能被复制到其他目录中了。选取两个选项中的一个，来指定这些文件的位置： · 当前运行目录，在解算方案细节页中已指定。 · 您选择的任意重新启动目录。重新启动选项 — 提供重新启动选项，以便选择运行指定的热求解器模块（覆盖先前计算得出的数据），或选择重用先前计算得出的数据（避免当前分析使用这些计算结果）。在重新启动复杂的辐射模型时，这些选项尤其有用，但在重新启动任何复杂的热和/或管道网络模型时也很有用。3D 流计算不受这些选项的影响。有关更多信息，请参见重新启动分析。包含文件包含文件指定要包括在热分析中的其他输入文件。求解器将同时读取这些输入文件以及主热求解器输入文件 INPF。您可选择单个包含文件，也可选择指定要包括最多 500 个其他文件的文件。所包含的文件可以是用户子例程，也可以是 INPF 文件格式的文件。要创建指定包括其他文件的文件，可使用以下格式创建一个文本文件，其中每行包含要包括的文件的路径和文件名。 include file list name_of_include_file_1 name_of_include_file_2 ... name_of_include_file_N 即，第一行必须是“包含文件列表”，后面是包含文件的列表。通过包含文件功能，高级用户可通过包括与热求解器通信的定制文件来控制热求解器的调整。有关更多信息，请参见《NX 热求解器开放式体系结构入门》。解算方案对话框 — 瞬态设置解算方案时间间隔起始时间指定仿真的起始时间。结束控制如何确定瞬态分析的结束时间。 · 在指定时间将在设定的时间结束瞬态分析。 · 当两个轨道之间的温度变化降到指定值以下或在轨道指定数末尾时，基于轨道周期将结束瞬态分析。您可以使用时间积分控制组中的选项来设置每个轨道中的时间步数。 · 当两个周期之间的温度变化降到指定值以下或在指定周期数末尾时，基于循环准则将结束瞬态分析。您可以使用时间积分控制组中的选项来设置每个周期中的时间步数。 · 当两个间隔之间的温度变化降到指定值以下或在指定间隔数末尾时，运行到稳态将结束瞬态分析。您可以使用时间积分控制组中的选项来设置每个间隔中的时间步数。结束时间仅在您从时显示。指定仿真的结束时间。最大轨道数仅在您从结束列表中选择基于轨道周期时显示。指定瞬态热分析的最大轨道数。启用定期收敛仅在您从结束列表中选择基于轨道周期时显示。控制仿真的停止时间。如果希望仿真在轨道间的温度变化小于指定值时停止，请选中启用定期收敛复选框。如果希望仿真在轨道数达到指定的最大值时停止，请清除启用定期收敛复选框。即使已完成定期收敛，仿真还是会继续运行，直到达到最大轨道数。在轨道之间的温度小于以下值时结束解算仅在您从结束列表中选择基于轨道周期时显示。指定每个单元在两个连续轨道末端的最大许可温差。最大周期数仅在您从结束列表中选择基于循环准则时显示。指定瞬态热分析的最大周期数。结束求解，如果周期之间的温度变化小于仅在您从结束列表中选择基于循环准则时显示。指定每个单元在两个连续周期末端的最大许可温差。指定循环周期仅在您从结束列表中选择基于循环准则时显示。指定循环周期的值。请以时间为单位输入该值。最大间隔数仅在您从结束列表中选择运行到稳态时显示。指定瞬态热分析的最大间隔数。在时间间隔之间的温度小于以下值时结束解算仅在您从结束列表中选择运行到稳态时显示。指定每个单元在两个连续间隔末端的最大许可温差。指定时间间隔仅在您从结束列表中选择运行到稳态时显示。指定时间间隔的大小。时间积分控制积分方法控制该解算方案及时改进的方式。 · 向后解算方案方法是一种隐式差分方案。 · 向前 - 向后解算方案方法是克朗可 - 尼科尔森方法。 · 向前解算方案方法是全显式积分方案。 · 指数式前进解算方法是一种显式方案，其中假定单元温度曲线在积分时间步上呈指数衰减。有关更多信息，请参见《NX热求解器参考手册》中的卡片 2b - 分析器控制卡片。时间步选项控制求解器计算时间步的方式。时间步越小，得出的结果越精确，但相对来说需要的计算时间也越长。解算时间与时间步成反比。 · 有了时间步数，求解器可以通过将仿真时间间隔除以时间步数来计算时间步。 · 使用恒定，您可以为时间步定义一个恒定值。 · 使用随时间变化可以定义随时间变化的时间步。这种方法能够只为解算方案时间间隔中温度快速变化的那些部分有效提取时间网格。 · 使用自动，求解器可自动根据两次迭代之间的最大温差来计算时间步。将时间步保持在指定最小值和指定最大值之间。时间步数仅在您从时间步选项列表中选择时间步数时显示。指定该分析的时间步数。时间步仅在您从时间步选项列表中选择恒定时显示。指定时间步值。时间步变化指定字段仅在您从时间步选项列表中选择随时间变化时显示。用于选择或创建随时间变化的时间步列表。请参见下面的指定字段选项。使用比例因子可以按照指定的因子均匀增大或减小字段中的因变量。温度变化最大值仅在您从时间步选项列表中选择自动时显示。指定两次迭代之间的温度变化的最大值。最大时间步最小时间步仅在您从时间步选项列表中选择自动时显示。指定时间步的最大值和最小值。结果采样结果控制求解器何时计算用于后处理的结果。结果始终在开始和结束时间产生。 · 选择按恒定时间间隔，则按指定的恒定间隔得出模型结果（分析数据集）。 · 选择总数，则按指定的次数得出模型结果。在整个分析过程中，按相等的时间间隔计算结果。此选项仅在您从结束列表中选择在指定时间时显示。。 · 选择每个轨道的数量，则每个轨道按指定次数得出结果。此选项仅在您从结束列表中选择基于轨道周期时可用。 · 选择每个周期的数量，则每个周期按指定次数得出结果。此选项仅在您从结束列表中选择基于周期准则时可用。 · 选择每个时间间隔的数量，则每个时间间隔按指定次数得出结果。此选项仅在您从结束列表中选择运行到稳态时可用。 · 选择仅最终结果，则在瞬态分析结束时产生一个结果集。此选项仅在您从结束列表中选择运行到稳态时可用。 · 选择按指定次数，则按输出次数选项中设置的次数得出结果。 · 时间变化按随时间变化的时间间隔产生结果。请参见此表结尾显示的注释。 · 选择匹配积分次数，则生成结果时所用的次数与时间积分控制组所设置的计算次数相同。时间间隔仅在您从结果列表中选择按恒定时间间隔时显示。指定两个结果集之间的时间间隔。以时间为单位输入值。结果数仅在您从结果列表中选择总数时显示。指定结果集数。每个轨道的数量仅在您从结果列表中选择每个轨道的数量时显示。指定每个轨道的结果集数。仅最后一个轨道的结果仅在您从结束列表中选择基于轨道周期时显示。如果仅需要最后一个轨道的结果，请选择此选项。每个周期的数量仅在您从结果列表中选择每个周期的数量时显示。指定每个周期的结果集数。仅最后一个周期的结果仅在您从结束列表中选择基于周期准则时显示。表明您只希望获得最后一个周期的结果。每个时间间隔的数量仅在您从结果列表中选择每个时间间隔的数量时显示。指定每个间隔的结果集数。输出次数仅在您从结果列表中选择按指定次数时显示。允许为您在文本框中输入的离散输出次数指定时间单位。 “输出次数”文本框仅在您从结果列表中选择按指定次数时显示。允许指定离散输出次数。这些值必须用逗号分隔或者在不同行中输入。可以使用剪切、复制和粘贴命令。输出次数变化指定字段仅在您从结果列表中选择时间变化时显示。允许选择或创建包含指定次数的所需输出时间间隔的表格。请参见此表结尾显示的注释。请参见下面的指定字段选项。使用比例因子可以按照指定的因子均匀增大或减小字段中的因变量。铰接运动参数次数和计算间隔控制铰接运动时间步的指定方式。 · 匹配轨道将铰接运动时间步设置为轨道时间步。 · 指定可用于定义铰接运动时间步。时间步选项仅在您从次数和计算间隔列表中选择指定时显示。控制热求解器如何计算铰接运动建模的时间步。按指定的时间间隔重新计算视角因子、辐射传导率和热耦合。 · 按恒定时间间隔可用于将铰接运动时间步定义为恒定值。 · 有了总数，求解器可以通过将铰接运动仿真时间间隔除以铰接运动时间步数来计算时间步。 · 使用按指定次数，您可以定义特定的铰接运动计算次数。 · 使用间隔与时间表，您可以定义随时间变化的铰接运动时间步。起始时间结束时间仅在您从时间步选项列表中选择按恒定时间间隔或总数时显示。指定铰接运动计算过程的起始时间和结束时间。计算间隔仅在您从时间步选项列表中选择按恒定时间间隔时显示。指定两个铰接运动计算集之间的时间间隔。以时间为单位输入值。时间步数仅在您从时间步选项列表中选择总数时显示。指定铰接运动计算次数。铰接运动次数仅在您从时间步选项中选择按指定次数时显示。允许为您在文本框中输入的离散关节运动计算次数指定时间单位。 “关节运动时间”文本框仅在您从时间步选项中选择按指定次数时显示。允许指定离散的关节运动计算时间。这些值必须用逗号分隔或者在不同行中输入。可
