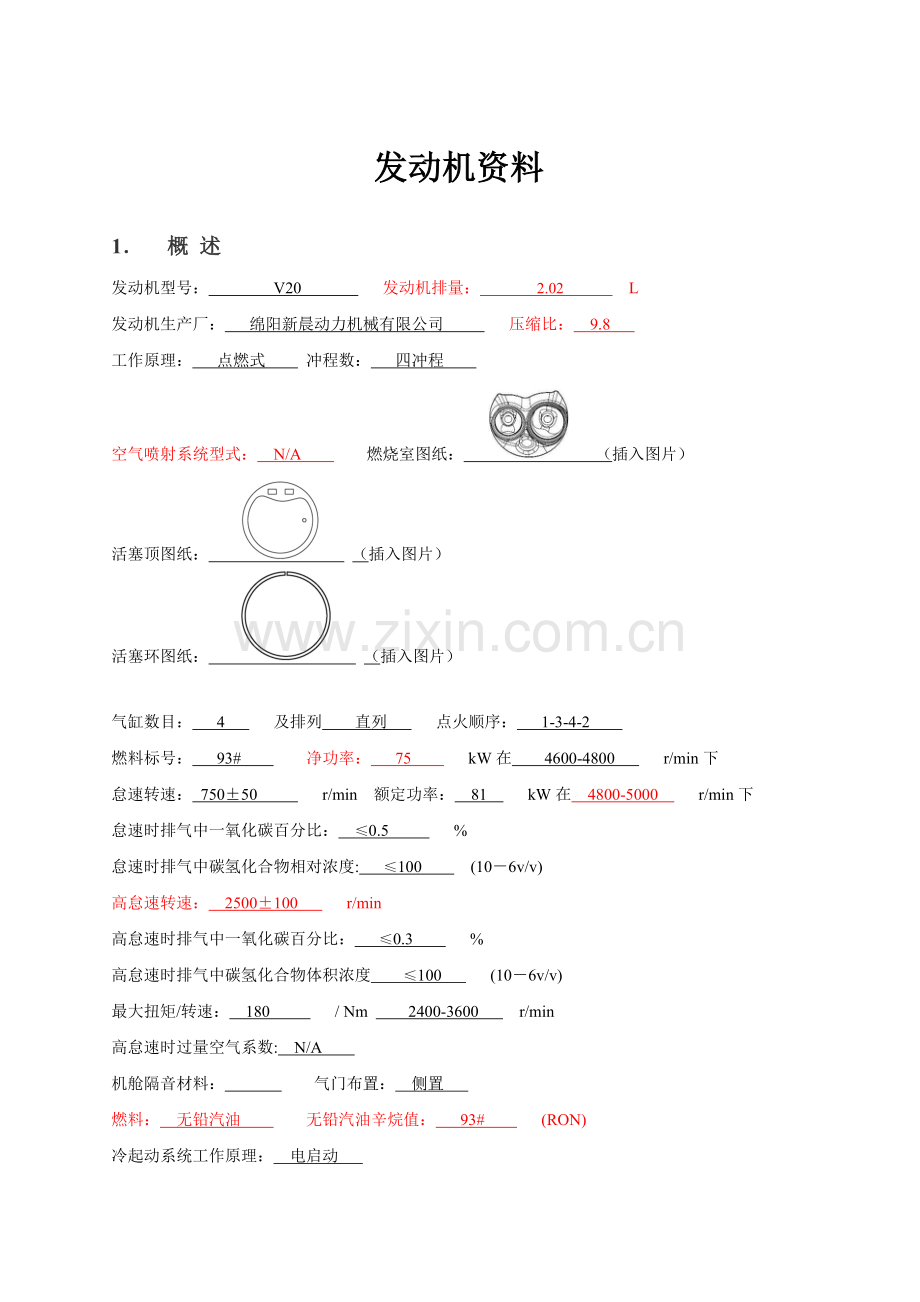

发动机资料
1． 概 述
发动机型号： V20 发动机排量： 2.02 L
发动机生产厂： 绵阳新晨动力机械有限公司 压缩比： 9.8
工作原理： 点燃式 冲程数： 四冲程
空气喷射系统型式： N/A 燃烧室图纸： （插入图片）
活塞顶图纸： （插入图片）
活塞环图纸： （插入图片）

气缸数目： 4 及排列 直列 点火顺序： 1-3-4-2
燃料标号： 93# 净功率： 75 kW在 4600-4800 r/min下
怠速转速： 750±50 r/min 额定功率： 81 kW在 4800-5000 r/min下
怠速时排气中一氧化碳百分比： ≤0.5 %
怠速时排气中碳氢化合物相对浓度: ≤100 (10－6v/v)
高怠速转速： 2500±100 r/min
高怠速时排气中一氧化碳百分比： ≤0.3 %
高怠速时排气中碳氢化合物体积浓度 ≤100 (10－6v/v)
最大扭矩/转速： 180 / Nm 2400-3600 r/min
高怠速时过量空气系数: N/A
机舱隔音材料： 气门布置： 侧置
燃料： 无铅汽油 无铅汽油辛烷值： 93# (RON)
冷起动系统工作原理： 电启动

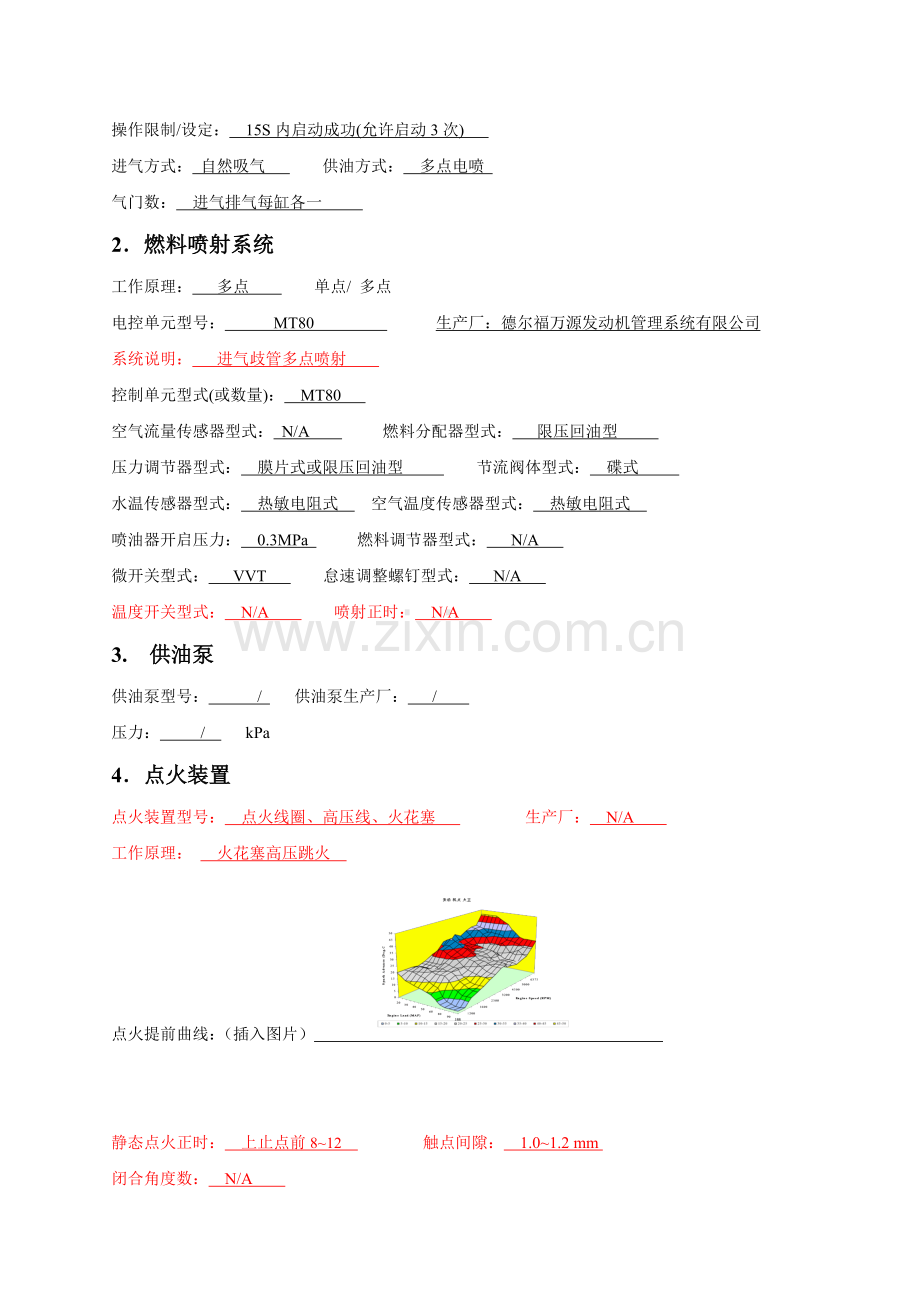

操作限制/设定： 15S内启动成功(允许启动3次)
进气方式： 自然吸气 供油方式： 多点电喷
气门数： 进气排气每缸各一
2．燃料喷射系统
工作原理： 多点 单点/ 多点
电控单元型号： MT80 生产厂：德尔福万源发动机管理系统有限公司
系统说明： 进气歧管多点喷射
控制单元型式(或数量)： MT80
空气流量传感器型式： N/A 燃料分配器型式： 限压回油型
压力调节器型式： 膜片式或限压回油型 节流阀体型式： 碟式
水温传感器型式： 热敏电阻式 空气温度传感器型式： 热敏电阻式
喷油器开启压力： 0.3MPa 燃料调节器型式： N/A
微开关型式： VVT 怠速调整螺钉型式： N/A
温度开关型式： N/A 喷射正时： N/A
3. 供油泵
供油泵型号： / 供油泵生产厂： /
压力： / kPa
4．点火装置
点火装置型号： 点火线圈、高压线、火花塞 生产厂： N/A
工作原理： 火花塞高压跳火

点火提前曲线：（插入图片）

静态点火正时： 上止点前8~12 触点间隙： 1.0~1.2 mm
闭合角度数： N/A

火花塞型号： F6RTC-11 生产厂： 株州湘火炬火花塞有限公司
点火线圈型号： PCP 生产厂： 德尔福万源发动机管理系统有限公司
点火电容器型号： N/A 生产厂： N/A

5．冷却系统
冷却系统： 液冷 风冷 /液冷
6. 进气系统
进气管示意图：（插入图片） 进气支管示意图或照片：
增压器型号： / 生产厂： /
最大增压压力：/ kPa
空气滤清器型号： 生产厂：
中冷器型式： / 出口温度： /
进气消声器型号： 生产厂：
7．排气系统
排气系统示意图：：（插入图片）
说明(如有特殊处可在此说明) ：
排气消声器型号： 生产厂：
8. 配气正时
气阀最大升程：进:9.6mm;排:9.8mm mm 开启角度：进:32度BTDC;排:78度BBDC
关闭角度：进:57度ABDC;排;22度ATDC 或正时曲线： N/A
9. 润滑剂
现型号：SL10W-30或SL15W-40汽油机油 厂牌 ： 长城或金杯

10. 污染控制装置
曲轴箱气体再循环装置型号：川工Ⅱ型
曲轴箱气体再循环装置生产厂：成都利普科技发展有限公司
曲轴箱排放污染控制方式：PVC阀体
催化转化器型号：前：WLDQJA4020 后：WLDQJB4020
贵金属总含量： 前级：70g/ft3 后级：20g/ft3
催化转化器生产厂： 无锡威孚力达催化净化器有限责任公司
相对浓度： 前：Pt/Pd/Rh=0/6/1 后：Pt/Pd/Rh=0/67/3
催化转化器及其催化单元的数目： 前、后级各1件
催化转化器体积： 前级：0.599L 后级：1.670L
催化转化器尺寸： 前级：φ93×99.3 后级：ф118.4×152.4
载体材料： 前/后：堇青石
催化转化器形状： （插入图片）
热保护: 无 有 /无
催化转化器的作用型式： 三效型 载体生产厂： /
封装生产厂： / 涂层生产厂： /
催化转化器壳体生产厂标识： / 孔密度： 前/后：400 （目）
催化转化器的位置（在排气系统中的位置和基准距离） 前：紧靠排气歧管后部/后：整车厂提供
氧传感器型号： 前：RE94 后：RE94
氧传感器生产厂：德尔福万源发动机管理系统有限公司
氧传感器安装位置： 催化器前后各一
炭罐型号： 炭罐生产厂：
脱附阀开启点： kPa
蒸发污染物控制系统示意图：（插入图片）
油箱示意图：（插入图片）
碳罐示意图：（插入图片）
干碳质量： g
油箱容积： L 油箱材料：
热保护说明： 燃油管长度： mm
燃油管材料：

12. 排气再循环
型号： / 生产厂 ： /
特征曲线： /
控制方式 ： /

13. OBD
现型号： 见OBD申报资料
现生产厂： 见OBD申报资料
OBD申报资料 见OBD申报资料 （文件包—说明性文字）

14. 其它污染排放控制装置
其它系统型号： /
其它系统生产厂： /
隔音材料： /
其它降噪系统： /

变速箱最大扭距
