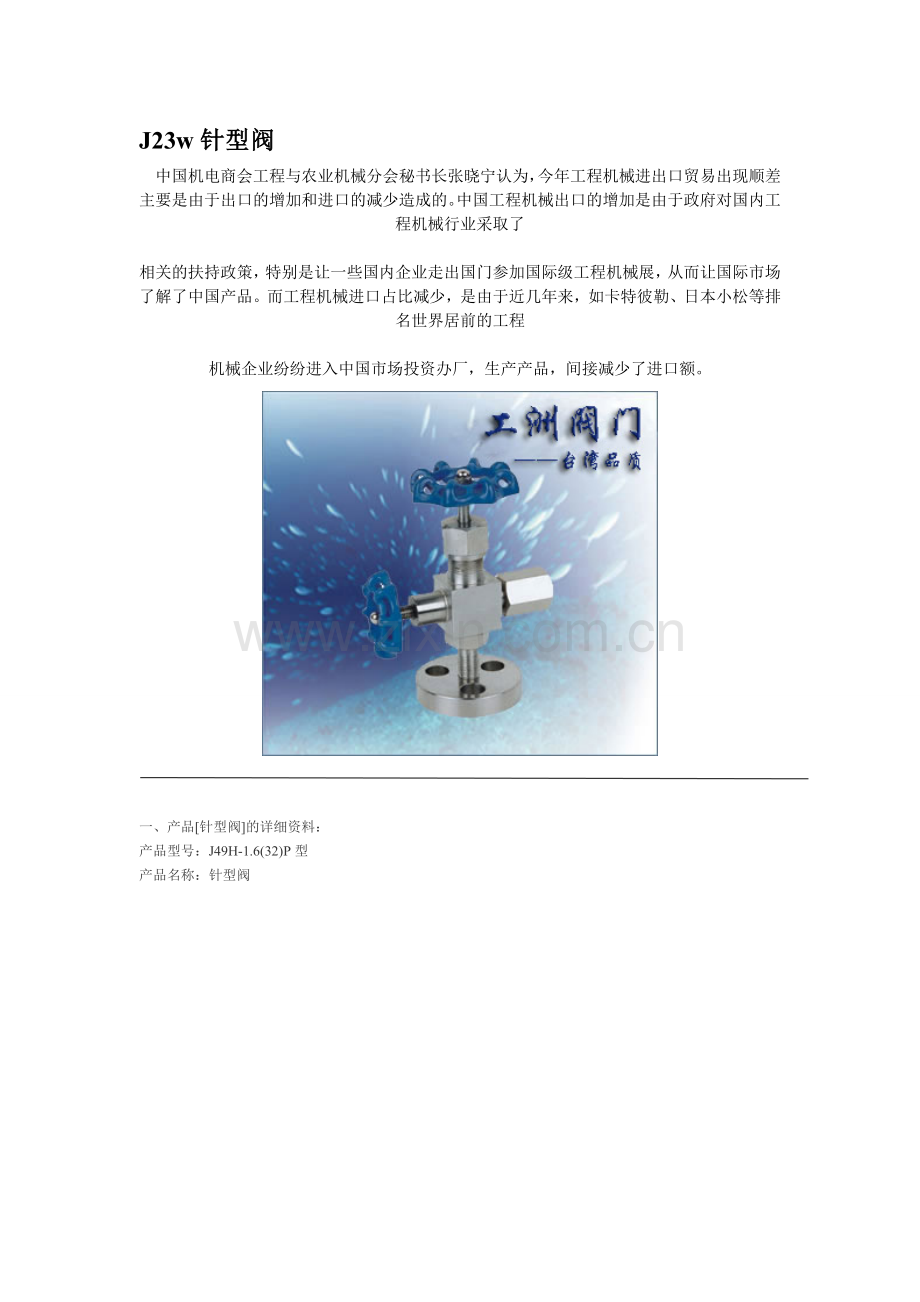

J23w针型阀
　中国机电商会工程与农业机械分会秘书长张晓宁认为，今年工程机械进出口贸易出现顺差主要是由于出口的增加和进口的减少造成的。中国工程机械出口的增加是由于政府对国内工程机械行业采取了

相关的扶持政策，特别是让一些国内企业走出国门参加国际级工程机械展，从而让国际市场了解了中国产品。而工程机械进口占比减少，是由于近几年来，如卡特彼勒、日本小松等排名世界居前的工程

机械企业纷纷进入中国市场投资办厂，生产产品，间接减少了进口额。

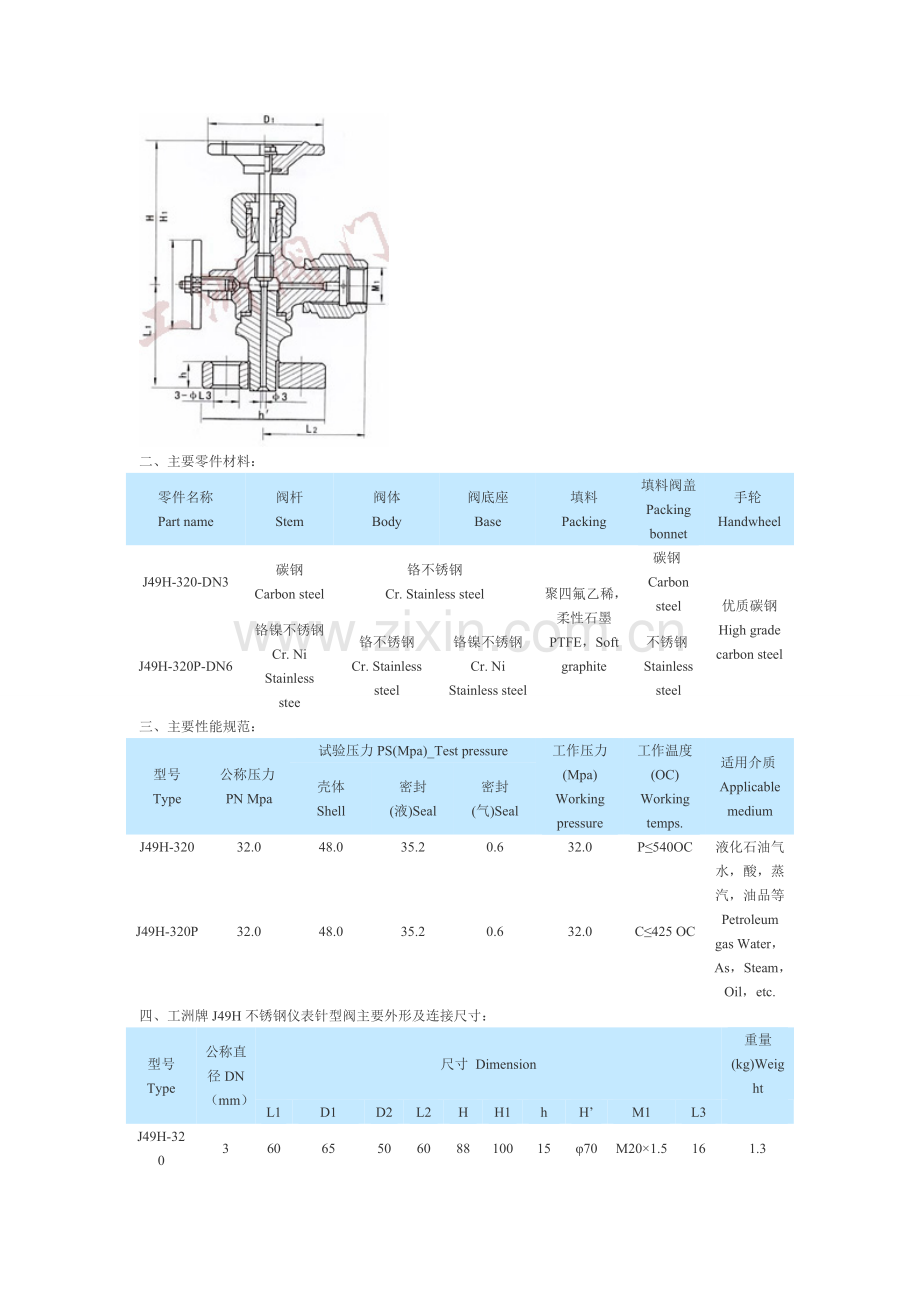

一、产品[针型阀]的详细资料：
产品型号：J49H-1.6(32)P型
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀杆
Stem
阀体
Body
阀底座
Base
填料
Packing
填料阀盖 Packing
bonnet
手轮Handwheel
J49H-320-DN3
碳钢
Carbon steel
铬不锈钢
Cr. Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
碳钢Carbon steel
优质碳钢
High grade carbon steel
J49H-320P-DN6
铬镍不锈钢
Cr. Ni Stainless stee
铬不锈钢
Cr. Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢Stainless steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal
J49H-320
32.0
48.0
35.2
0.6
32.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J49H-320P
32.0
48.0
35.2
0.6
32.0
C≤425 OC
四、工洲牌J49H不锈钢仪表针型阀主要外形及连接尺寸：
型号
Type
公称直径DN（mm）
尺寸 Dimension
重量(kg)Weight
L1
D1
D2
L2
H
H1
h
H’
M1
L3

J49H-320
3
60
65
50
60
88
100
15
φ70
M20×1.5
16
1.3
J49H-320P
6
60
65
50
60
88
100
15
φ70
M20×1.5
16
1.3

一、产品[针型阀]的详细资料：
产品型号：JJM1-1.6(32)P型
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀杆、阀盖、螺栓
Body 、Bonnet、Bolt
阀杆、阀瓣、密封垫 Stem、Disc、Gasket
填料
Packing
垫片Gasket
手轮Handwheel
JJM1-160-DN5
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢
Stainless stee
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
橡胶石棉板 Latex asbestos
优质碳钢High grade carbon steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal

JJM1-160-DN5
16.0
24.0
17.6
0.6
16.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
C≤425 OC
四、工洲牌不锈钢针型仪表阀主要外形及连接尺寸：
型号
Type
公称直径DN（mm）
尺寸 Dimension
重量(kg)Weight
L1
Do
L2
H
H1
L3
M2
M1

JJM1-160
5
116
65
85
98
105
40
M20×1.5
M20×1.5左
1.0
G1/2’ 右

一、产品[针型阀]的详细资料：
产品型号：JJM8-1.6(32)P型
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀杆、阀盖、螺栓
Body 、Bonnet、Bolt
阀杆、阀瓣、密封垫 Stem、Disc、Gasket
填料
Packing
垫片Gasket
手轮Handwheel
JJM8-160P-DN5
碳镍不锈钢
Cr. Ni Stainless steel
不锈钢
Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
橡胶石棉板 Latex asbestos
优质碳钢High grade carbon steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal

JJM1-160-DN5
16.0
24.0
17.6
0.6
16.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
C≤425 OC
四、工洲牌JJM8不锈钢压力表针型阀主要外形及连接尺寸：
型号
Type
公称直径DN（mm）
尺寸 Dimension
重量(kg)Weight
L
L1
Do
H
H1
M2
M1

JJM1-160
5
116
65
85
98
105
M20×1.5右
M20×1.5左
1.0

一、产品[针型阀]的详细资料：
产品型号：JJY1-1.6(32)型
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀杆、阀盖、螺栓
Body 、Bonnet、Bolt
阀杆、阀瓣、密封垫 Stem、Disc、Gasket
填料
Packing
垫片Gasket
手轮Handwheel
JJY1-320-DN5
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢
Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
橡胶石棉板 Latex asbestos
优质碳钢High grade carbon steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal

JJY1-320-DN5
32.0
48.0
35.2
0.6
32.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
C≤425 OC
四、工洲牌JJY1卡套针型阀主要外形及连接尺寸：
型号
Type
公称直径DN（mm）
尺寸 Dimension
重量(kg)Weight
L
D1
H
H1
h
M1

JJY1-320-DN5
5
104
65
104
112
14
M22×1.5
1.0

一、产品[针型阀]的详细资料：
产品型号：QFF3-1.6(32)型
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀杆
Stem
阀体
Body
阀底座
Base
填料
Packing
填料阀盖 Packing
bonnet
手轮Handwheel
QFF3-160-DN5
碳钢
Carbon steel
铬不锈钢
Cr. Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
碳钢Carbon steel
优质碳钢
High grade carbon steel
QFF3-320-DN5
铬镍不锈钢
Cr. Ni Stainless stee
铬不锈钢
Cr. Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢Stainless steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal

QFF3-320-DN5
32.0
48.0
35.2
0.6
32.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
C≤425 OC
四、工洲牌QFF3阀组针型阀主要外形及连接尺寸：
型号
Type
公称直径DN（mm）
尺寸 Dimension
重量(kg)Weight
L
D1
Do
H
H1
L2

QFF3-320-DN5
5
200
14
65
234
260
54
3.8

一、产品[针型阀]的详细资料：
产品型号：J24W-1.6(32)型
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀杆、阀盖
Body 、Bonnet
阀杆、阀瓣
Stem、Disc
填料
Packing
J24W-160P-DN3
铬镍不锈钢
Cr. Ni Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
J24W-320P-DN6
优质碳钢
High grade carbon steel
铬，镍不锈钢
Cr. Ni Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal

J24W-160P-DN3
16.0
24.0
17.6
0.6
16.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J24W-320P-DN6
32.0
48.0
35.2
0.6
32.0
C≤425 OC
四、工洲牌J24W角式高压针型阀主要外形及连接尺寸：
型号
Type
公称直径DN（mm）
尺寸 Dimension
重量(kg)Weight
L1
Do
H
H1
D
D1

J24W-160P-DN3
3
80
65
159
168
14
3
1.0
J24W-320P-DN6
6
80
65
159
168
14
6
1.0

一、产品[针型阀]的详细资料：
产品型号：CJ123H-1.6(32)型
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀体
Body
阀杆
Stem
阀底座,法兰 Base, Flange
填料
Packing
阀料阀盖Packing bonnet
手轮Handwheel
CJ123H1-250-DN15
铬镍不锈钢
Cr. Ni Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
不锈钢Stainless steel
优质碳钢High grade carbon steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal

CJ123H1-250-DN15
25.0
37.5
27.5
0.6
25.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
C≤425 OC
四、工洲牌CJ123H型针型阀主要外形及连接尺寸：
型号
Type
公称直径DN（mm）
尺寸 Dimension
重量(kg)Weight
RA
Rc
Do
H
H1
d

CJ123H1-250-DN15
15
M20×1.5
G1/2”
65
100
110
5
1.4

一、产品[针型阀]的详细资料：
产品型号：J19H-1.6(32)型
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀杆
Stem
阀体
Body
阀底座
Base
填料
Packing
填料阀盖 Packing
bonnet
手轮Handwheel
J19H-320-DN6
碳钢
Carbon steel
铬不锈钢
Cr. Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
碳钢Carbon steel
优质碳钢
High grade carbon steel
J19W-320P-DN15
铬镍不锈钢
Cr. Ni Stainless stee
铬不锈钢
Cr. Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢Stainless steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal

J19H-320
32.0
48.0
35.2
0.6
32.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J19W-320P
32.0
48.0
35.2
0.6
32.0
C≤425 OC
四、工洲牌J19H压力表针型阀主要外形及连接尺寸：
型号
Type
公称直径
DN（mm）
尺寸 Dimension
重量(kg)Weight
L1
Do
D2
D1
H
H1
M1
Rc

J19H-320
6
100
65
14
5
100
110
M20×1.5左
-
1.2
J19W-320P
15
85
65
-
-
100
110
M20×1.5
G1/2”
1.0

一、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal

J13W-16Ⅲ
1.6
2.4
1.76
0.6
1.6
P≤540OC
液化石油气水，酸，蒸汽，油品等
Petroleum gas Water，As，Steam，Oil，etc.
J13W-40Ⅲ
4.0
6.0
4.4
0.6
4.0
J13W-160Ⅲ
16.0
24.0
17.6
0.6
16.0
C≤425 OC
J13W-320Ⅲ
32.0
48.0
35.2
0.6
32.0

二、工洲牌液化石油气针型阀主要外形及连接尺寸：
型号
Type
管螺纹G Pipe worm
尺寸 Dimension
重量(kg)Weight
Do
L
H
H1
d

6
1/4
60
58
90
100
4
0.65
10
3/8
60
60
90
100
5
0.67
15
1/2
65
64
90
105
6
0.8
20
3/4
80
78
105
122
8
1.08
25
1
100
90
120
135
10
1.9
32
11/4
120
120
180
195
15
5.0
40
11/2
140
140
200
220
18
7.5

一、产品[针型阀]的详细资料：
产品型号：J61Y-1.6(32)型
产品名称：针型阀
二、主要零件材料：
零件名称
Part name
阀杆、阀盖、螺栓
Pole 、Bonnet、Bolt
阀杆、阀瓣、密封垫
Stem、Disc、Gasket
填料
Packing
垫片Gasket
手轮Handwheel
JJY1-320-DN5
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢
Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
橡胶石棉板 Latex asbestos
优质碳钢High grade carbon steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal

J61Y-17V
17.0
25.5
18.7
0.6
17.0
V≤570OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
FJ61Y-160P
16.0
24.0
17.6
0.6
16.0
P≤540OC
T61-320
32.0
48.0
35.0
0.6
32.0
C≤425 OC
四、工洲牌J61Y焊接针型阀主要外形及连接尺寸：
型号
Type
尺寸 Dimension
重量(kg)Weight
Do
L
H
H1
d

6
80
100
100
110
6
1.20
10
80
120
100
110
8
1.50
15
100
130
120
130
12
1.70
20
120
145
150
165
15
2.60
25
140
170
165
190
18
4.2

一、产品[针型阀]的详细资料：
产品型号：J23SA-1.6(32)型
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀杆、阀盖、螺栓
Pole 、Bonnet、Bolt
阀杆、阀瓣、密封垫 Stem、Disc、Gasket
填料
Packing
垫片Gasket
手轮Handwheel
J23SA-320
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢
Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
橡胶石棉板 Latex asbestos
优质碳钢High grade carbon steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal

J23SA-160
16.0
24.0
17.6
0.6
16.0
P≤540OC
液化石油气水，酸，蒸汽，油品等
Petroleum gas Water，As，Steam，Oil，etc.
C≤425 OC
四、工洲牌J23SA型针型阀主要外形及连接尺寸：
型号
Type
公称直径
DN（mm）
尺寸 Dimension
重量(kg)Weight
L
V1
Do
H
H1
L1
L1

J23SA-320
6
260
14
65
175
190
160
54
2.6

一、产品[针型阀]的详细资料：
产品型号：J13W-1.6(32)Ⅲ型
产品名称：针型阀

二、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal

J13W-16Ⅲ
1.6
2.4
1.76
0.6
1.6
P≤540OC
液化石油气水，酸，蒸汽，油品等
Petroleum gas Water，As，Steam，Oil，etc.
J13W-40Ⅲ
4.0
6.0
4.4
0.6
4.0
J13W-160Ⅲ
16.0
24.0
17.6
0.6
16.0
C≤425 OC
J13W-320Ⅲ
32.0
48.0
35.2
0.6
32.0
三、工洲牌J13W型针型阀主要外形及连接尺寸：
型号
Type
管螺纹G Pipe worm
尺寸 Dimension
重量(kg)Weight
Do
L
H
H1
d

6
1/4
60
58
90
100
4
0.65
10
3/8
60
60
90
100
5
0.67
15
1/2
65
64
90
105
6
0.8
20
3/4
80
78
105
122
8
1.08
25
1
100
90
120
135
10
1.9
32
11/4
120
120
180
195
15
5.0
40
11/2
140
140
200
220
18
7.5

一、主要性能规范：
型号
Type
公称压力PN
Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal

1151-40
4.0
6.0
4.4
0.6
4.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
1151-320P
32.0
48.0
35.2
0.6
32.0
C≤425 OC
二、工洲牌三阀组主要外形及连接尺寸：
公称直径
DN（mm）
尺寸 Dimension
重量(kg)Weight
Do
D1
H
L
L1
d

3-6
60
97
220
87
54
3-6
2.2

一、产品[针型阀]的详细资料：
产品型号：J13W-1.6(42)P型
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀杆，阀盖
Stem，Bonnet
阀杆，阀瓣
Stem，disc
填料
Packing
J13W-16P
铬镍不锈钢
Cr. Ni Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
聚四氟乙稀，柔性石墨 PTFE，Soft graphite
J13W-160、J13W-40
优质碳钢
High grade carbon steel
铬不锈钢
Cr， Stainless steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS (Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal
J13W-16
1.6
2.4
1.76
0.6
1.6
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J13W-40P
4.0
6.0
4.4
0.6
4.0
J13W-160
16.0
24.0
17.6
0.6
16.0
C≤425 OC
J13W-320P
32.0
48.0
35.2
0.6
32.0
四、工洲牌J13W高压内螺纹针型阀主要外形及连接尺寸：
公称直径DN（mm）
管螺纹G Screw thread
尺寸 Dimension
重量(kg)Weight
Do
L
H
H1
d

6
1/4
60
55
90
100
4
0.63
10
3/8
60
60
92
102
5
0.65
15
1/2
65
65
97
107
6
0.8
20
3/4
8
80
109
121
8
1.07
25
1
100
90
122
132
10
1.8
32
11/4
140
128
180
191
15
5.0
40
11/2
160
148
200
215
18
7.2

一、产品[针型阀]的详细资料：
产品型号：J21/3W-1.6(42)P
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀杆，阀盖
Stem，Bonnet
阀杆，阀瓣
Stem，disc
填料
Packing
J21 3W-16P
铬镍不锈钢
Cr. Ni Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
聚四氟乙稀，柔性石墨 PTFE，Soft graphite
J21 3W-160、J2W1 3-40
优质碳钢
High grade carbon steel
铬不锈钢
Cr. Stainless steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体 Shell
密封(液)Seal
密封(气)Seal
J13W-16
1.6
2.4
1.76
0.6
1.6
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J13W-40P
4.0
6.0
4.4
0.6
4.0
J13W-160
16.0
24.0
17.6
0.6
16.0
C≤425 OC
J13W-320P
32.0
48.0
35.2
0.6
32.0
J13W-420P
42.0
63.0
46.2
0.6
42.0
四、工洲牌J23W铬镍不锈钢焊接针形阀主要外形及连接尺寸：
公称直径DN（mm）
尺寸 Dimension
重量(kg)Weight
Do
D1
D2
L
H1
H2
M

6
65
14
6
140
96
106
20×1.5
0.9
10
80
18
10
160
115
125
24×1.5
1.18
15
100
22
15
180
122
132
30×2
2.0
20
110
28
18
220
156
166
30×2
3.5
25
140
33
22
230
169
180
39×2
4.3

一、产品[针型阀]的详细资料：
产品型号：J29H-1.6(32)P型
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀杆
Stem
阀体
Body
阀底座
Base
填料
Packing
填料阀盖 Packing
bonnet
手轮Handwheel
J29H-320-DN3
碳钢
Carbon steel
铬不锈钢
Cr. Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
碳钢Carbon steel
优质碳钢
High grade carbon steel
J29H-320P-DN6
铬镍不锈钢
Cr. Ni Stainless steel
铬不锈钢
Cr. Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢Stainless steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal
J29H-320
32.0
48.0
35.2
0.6
32.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J29H-320P
32.0
48.0
35.2
0.6
32.0
C≤425 OC
四、工洲牌J29H针形仪表阀主要外形及连接尺寸：
型号
Type
公称直径DN（mm）
尺寸 Dimension
重量(kg)Weight
L1
D1
D2
L2
H
H1
M1
M2

J29H-320
3
60
65
50
65
85
93
M14×1.5
M20×1.5
1.0
J29H-320P
6
60
65
50
65
85
93
M14×1.5
M20×1.5
1.0
　　国务院向今天举行的十届全国人大常委会第二十二次会议提出议案，提请审议反垄断法草案。
立法和执法条件已具备
反垄断法，是反对垄断、保护竞争的法律。作为市场经济中的一部重要法律，反垄断法素有“经济宪法”之称，足见其在市场经济中的分量。
当前在我国从计
