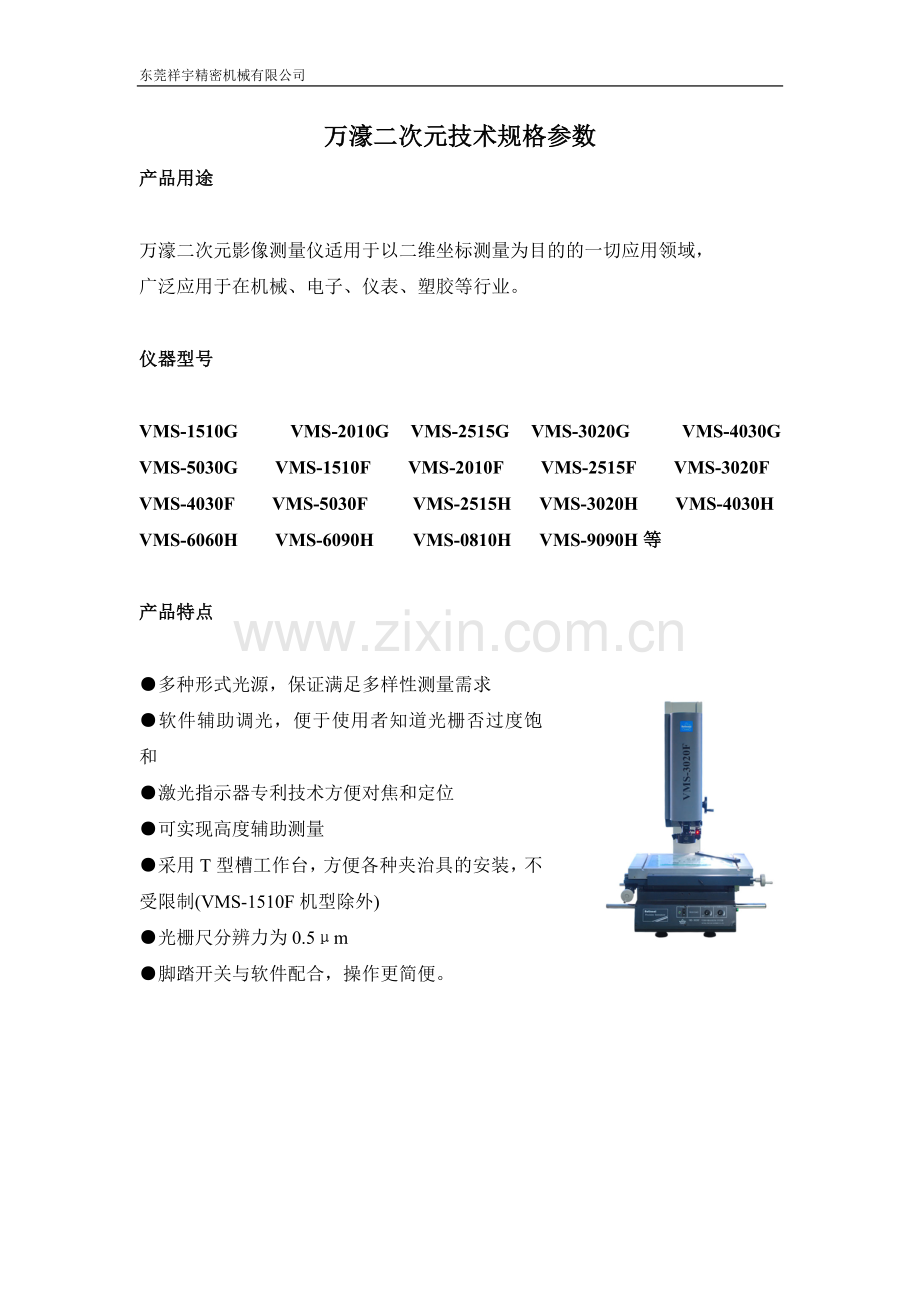

万濠二次元技术规格参数
产品用途

万濠二次元影像测量仪适用于以二维坐标测量为目的的一切应用领域，
广泛应用于在机械、电子、仪表、塑胶等行业。

仪器型号

VMS-1510G VMS-2010G VMS-2515G VMS-3020G VMS-4030G VMS-5030G VMS-1510F VMS-2010F VMS-2515F VMS-3020F
VMS-4030F VMS-5030F VMS-2515H VMS-3020H VMS-4030H
VMS-6060H VMS-6090H VMS-0810H VMS-9090H等

产品特点

●多种形式光源，保证满足多样性测量需求
●软件辅助调光，便于使用者知道光栅否过度饱和
●激光指示器专利技术方便对焦和定位
●可实现高度辅助测量
●采用T型槽工作台，方便各种夹治具的安装，不受限制(VMS-1510F机型除外)
●光栅尺分辨力为0.5μm
●脚踏开关与软件配合，操作更简便。

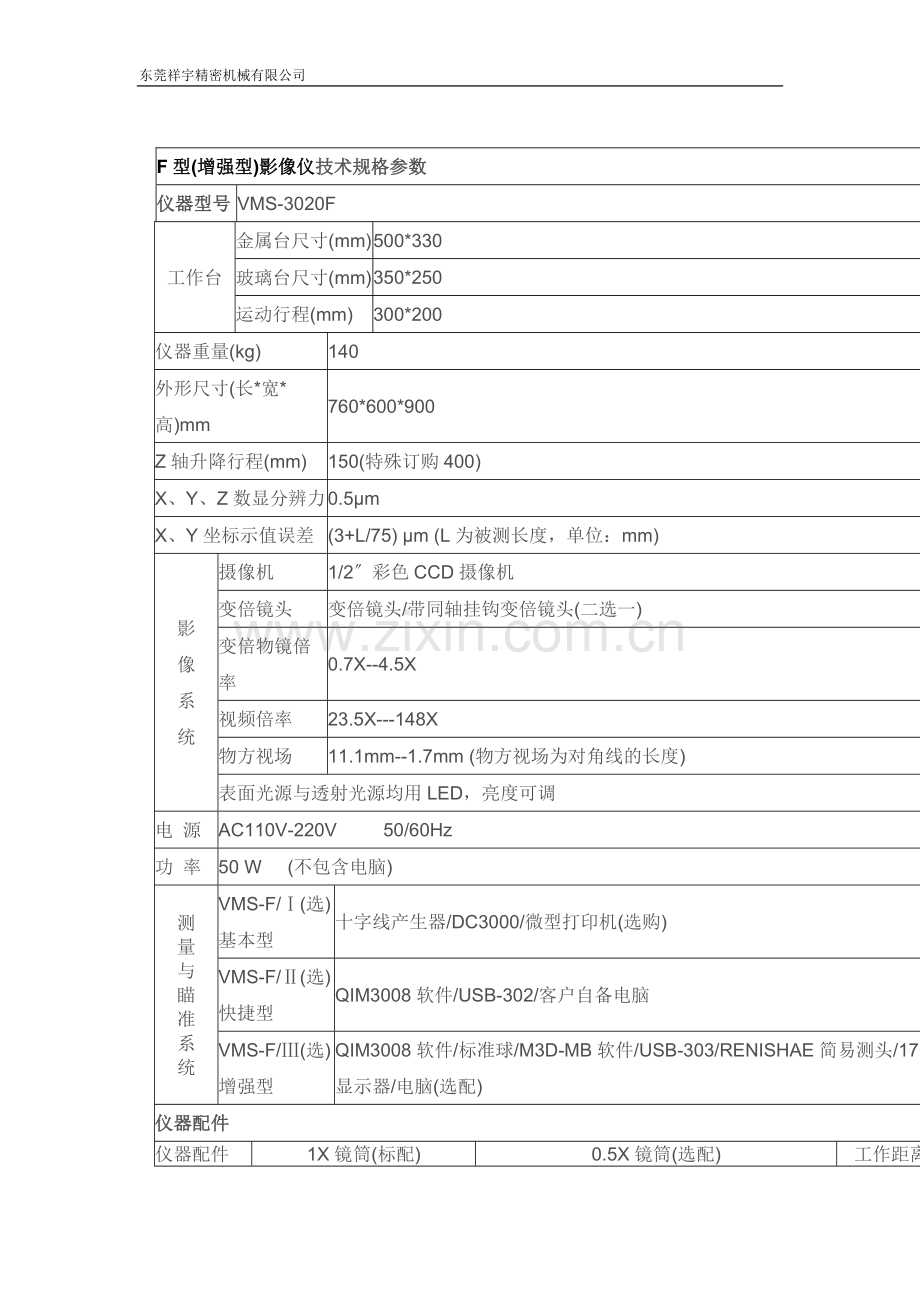

F型(增强型)影像仪技术规格参数
仪器型号
VMS-3020F
工作台
金属台尺寸(mm)
500*330
玻璃台尺寸(mm)
350*250
运动行程(mm)
300*200
仪器重量(kg)
140

外形尺寸(长*宽*高)mm
760*600*900

Z轴升降行程(mm)
150(特殊订购400)

X、Y、Z数显分辨力
0.5μm

X、Y坐标示值误差
(3+L/75) μm (L为被测长度，单位：mm)

影
像
系
统
摄像机
1/2〞彩色CCD摄像机

变倍镜头
变倍镜头/带同轴挂钩变倍镜头(二选一)

变倍物镜倍率
0.7X--4.5X

视频倍率
23.5X---148X

物方视场
11.1mm--1.7mm (物方视场为对角线的长度)

表面光源与透射光源均用LED，亮度可调

电 源
AC110V-220V         50/60Hz

功 率
50 W     (不包含电脑)

测
量
与
瞄
准
系
统
VMS-F/Ⅰ(选)基本型
十字线产生器/DC3000/微型打印机(选购)

VMS-F/Ⅱ(选)快捷型
QIM3008软件/USB-302/客户自备电脑

VMS-F/Ⅲ(选)增强型
QIM3008软件/标准球/M3D-MB软件/USB-303/RENISHAE简易测头/17 "显示器/电脑(选配)

仪器配件

仪器配件
1X镜筒(标配)
0.5X镜筒(选配)
工作距离

变倍镜头
0.7X~4.5X
0.7X~4.5X
mm

附加镜
视频倍率
物方视场(mm)
视频倍率
物方视场(mm)

0.5X(选配)
11.8X--74X
22--3.4
5.9X--37X
44--6.8
175

1X(标配)
23.5X--148X
8.1--1.3
16.5X--97.5X
16.2--2.6
92

2X(选配)
47X--296X
5.5--0.9
23.5X--148X
11.1--1.7
36

建议放置台：载重需要 ≥350kg       尺寸(长*宽*高)1000*600*500(mm)
