proe 学习笔记.doc

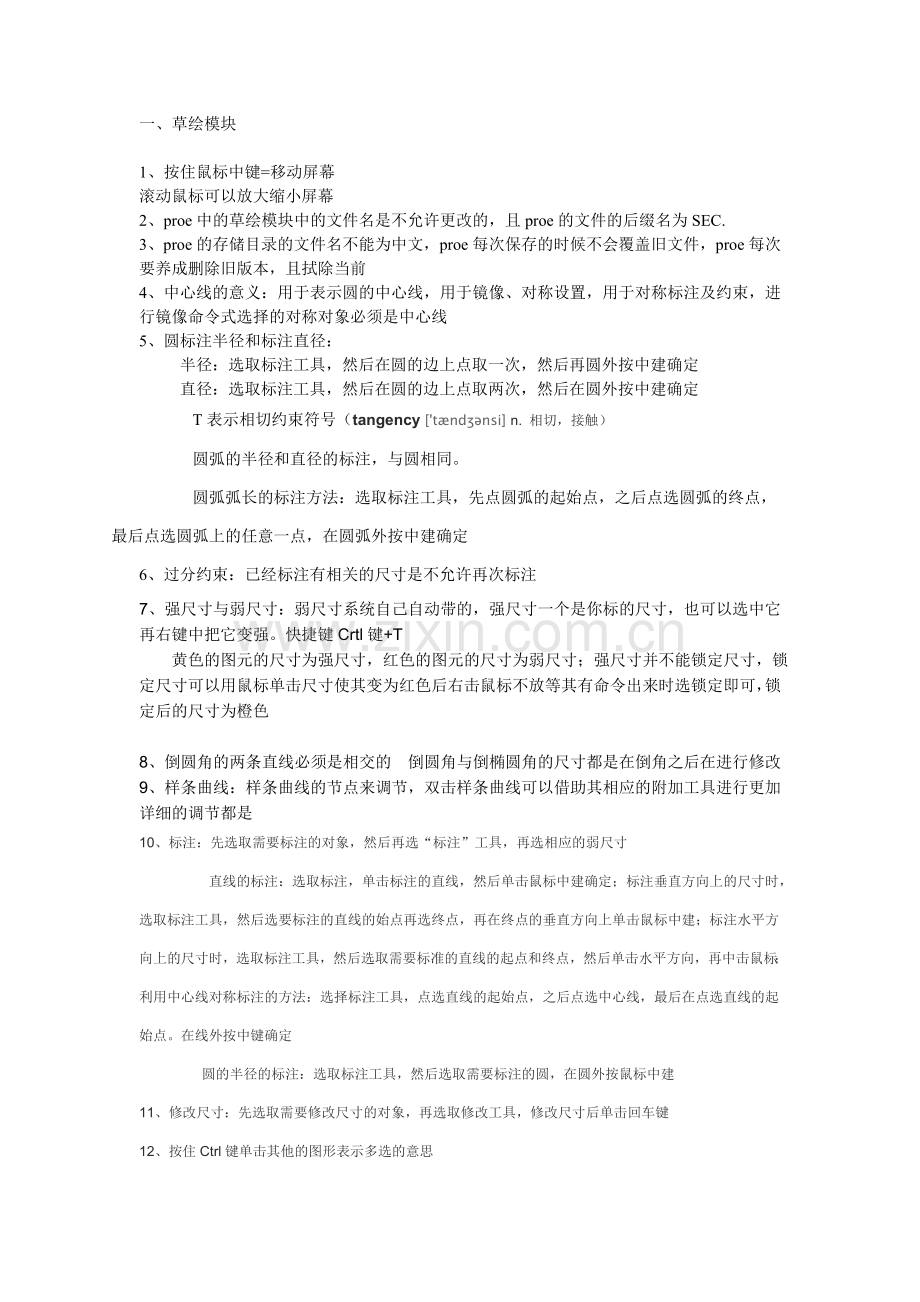

一、草绘模块

1、按住鼠标中键=移动屏幕
滚动鼠标可以放大缩小屏幕
2、proe中的草绘模块中的文件名是不允许更改的，且proe的文件的后缀名为SEC.
3、proe的存储目录的文件名不能为中文，proe每次保存的时候不会覆盖旧文件，proe每次要养成删除旧版本，且拭除当前
4、中心线的意义：用于表示圆的中心线，用于镜像、对称设置，用于对称标注及约束，进行镜像命令式选择的对称对象必须是中心线
5、圆标注半径和标注直径：
半径：选取标注工具，然后在圆的边上点取一次，然后再圆外按中建确定
直径：选取标注工具，然后在圆的边上点取两次，然后在圆外按中建确定
T表示相切约束符号（tangency ['tændʒənsi] n. 相切，接触）
圆弧的半径和直径的标注，与圆相同。
圆弧弧长的标注方法：选取标注工具，先点圆弧的起始点，之后点选圆弧的终点，最后点选圆弧上的任意一点，在圆弧外按中建确定
6、过分约束：已经标注有相关的尺寸是不允许再次标注
7、强尺寸与弱尺寸：弱尺寸系统自己自动带的，强尺寸一个是你标的尺寸，也可以选中它再右键中把它变强。快捷键Crtl键+T
黄色的图元的尺寸为强尺寸，红色的图元的尺寸为弱尺寸；强尺寸并不能锁定尺寸，锁定尺寸可以用鼠标单击尺寸使其变为红色后右击鼠标不放等其有命令出来时选锁定即可，锁定后的尺寸为橙色

8、倒圆角的两条直线必须是相交的 倒圆角与倒椭圆角的尺寸都是在倒角之后在进行修改
9、样条曲线：样条曲线的节点来调节，双击样条曲线可以借助其相应的附加工具进行更加详细的调节都是
10、标注：先选取需要标注的对象，然后再选“标注”工具，再选相应的弱尺寸
直线的标注：选取标注，单击标注的直线，然后单击鼠标中建确定；标注垂直方向上的尺寸时，选取标注工具，然后选要标注的直线的始点再选终点，再在终点的垂直方向上单击鼠标中建；标注水平方向上的尺寸时，选取标注工具，然后选取需要标准的直线的起点和终点，然后单击水平方向，再中击鼠标；
利用中心线对称标注的方法：选择标注工具，点选直线的起始点，之后点选中心线，最后在点选直线的起始点。在线外按中键确定
圆的半径的标注：选取标注工具，然后选取需要标注的圆，在圆外按鼠标中建
11、修改尺寸：先选取需要修改尺寸的对象，再选取修改工具，修改尺寸后单击回车键

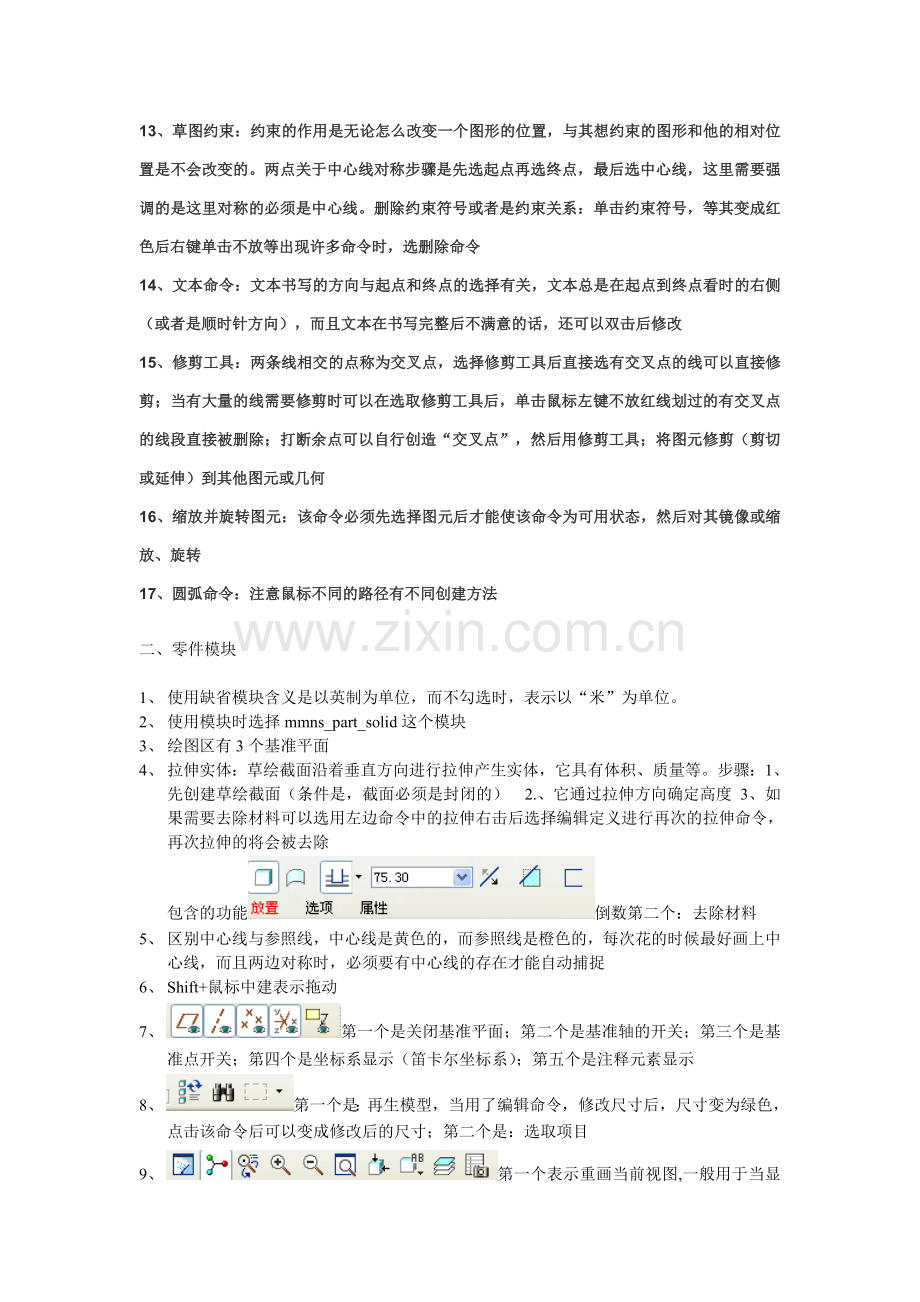

12、按住Ctrl键单击其他的图形表示多选的意思
13、草图约束：约束的作用是无论怎么改变一个图形的位置，与其想约束的图形和他的相对位置是不会改变的。两点关于中心线对称步骤是先选起点再选终点，最后选中心线，这里需要强调的是这里对称的必须是中心线。删除约束符号或者是约束关系：单击约束符号，等其变成红色后右键单击不放等出现许多命令时，选删除命令
14、文本命令：文本书写的方向与起点和终点的选择有关，文本总是在起点到终点看时的右侧（或者是顺时针方向），而且文本在书写完整后不满意的话，还可以双击后修改
15、修剪工具：两条线相交的点称为交叉点，选择修剪工具后直接选有交叉点的线可以直接修剪；当有大量的线需要修剪时可以在选取修剪工具后，单击鼠标左键不放红线划过的有交叉点的线段直接被删除；打断余点可以自行创造“交叉点”，然后用修剪工具；将图元修剪（剪切或延伸）到其他图元或几何
16、缩放并旋转图元：该命令必须先选择图元后才能使该命令为可用状态，然后对其镜像或缩放、旋转
17、圆弧命令：注意鼠标不同的路径有不同创建方法，圆弧陌生人的标注的尺寸是其半径。
18、proe中修改尺寸时可以输入关系式，一般的数学符号和函数符号proe可以识别。
19、在绘制图元时，出现了约束符号，此时如果按一下鼠标右键， 此约束立即失效，再右击则该约束回复作用；用shift+鼠标右键表示锁住约束，只能按照该约束绘制图元，再次按住shift+右键可以取消该约束的锁住；当同时出现多个约束时，按住tab切换约束为当前

二、零件模块

1、 使用缺省模块含义是以英制为单位，而不勾选时，表示以“米”为单位。
2、 使用模块时选择mmns_part_solid这个模块
3、 绘图区有3个基准平面
4、 拉伸实体：草绘截面沿着垂直方向进行拉伸产生实体，它具有体积、质量等。步骤：1、先创建草绘截面（条件是，截面必须是封闭的） 2.、它通过拉伸方向确定高度 3、如果需要去除材料可以选用左边命令中的拉伸右击后选择编辑定义进行再次的拉伸命令，再次拉伸的将会被去除
包含的功能倒数第二个：去除材料
5、 区别中心线与参照线，中心线是黄色的，而参照线是橙色的，每次花的时候最好画上中心线，而且两边对称时，必须要有中心线的存在才能自动捕捉
6、 Shift+鼠标中建表示拖动
7、 第一个是关闭基准平面；第二个是基准轴的开关；第三个是基准点开关；第四个是坐标系显示（笛卡尔坐标系）；第五个是注释元素显示
8、 第一个是：再生模型，当用了编辑命令，修改尺寸后，尺寸变为绿色，点击该命令后可以变成修改后的尺寸；第二个是：选取项目
9、 第一个表示重画当前视图,一般用于当显卡不够好时，按下该按钮，确定后可以重新生成；第二个用于定点旋转时；第四个用于局部放大，用法是，按下该按钮，然后，框选需要放大的局部；第六个表示模型全部显示；第八个可以显示各种视图，如前视图、后视图、顶视图等
10、 加强筋：起一个加强与固定的作用，作用方法与拉伸相似，唯有不同的是筋的草绘截面不需要封闭，很多时候只需要一条线就能完成。加强筋注意选取参照基准平面
11、 表示拉伸到指定的参照
三、
1、创建旋转实体：旋转截面必须包含一个旋转轴。单击基础工具栏上的，
草绘截面不能跨越中心线，草绘旋转线段标注时，选择——点——中心线——点（即第一个点）。 旋转必须是封闭的面
可以改变旋转的角度
旋转的是平面，所画的东西放在平面里，随平面一起旋转，轴是自己画在平面中的中心线
5、
插入——扫描——伸出项（即添加材料）、切口（去除材料）、曲面（即演曲面扫描）
6、倒圆角：
上面第三个数字表示倒圆角的半径这里的完全倒圆角需要选取两条边，选取的过程中需要按住ctrl键，所倒的圆角的直径是两条线之间的距离；通过曲线倒圆角时，先点“通过曲线”按钮，然后再点草绘按钮，画出需要曲线（不是封闭的），然后选取参照平面进行，最后确认； 在细节里可以设置需要倒圆角的具体位置及半径
7、使用混合时，截面集合不得少于两个，而且每个截面必须拥有相同的区段数

点可以充当任何区段数
8、扫引轨迹：轨迹+中心线；截面应画在轨迹上
这里的常数和可变的选项是指螺距
9、轴阵列用于圆形或圆柱的
10、旋转一般是选择某个轴进行
11、所谓的盲孔就是拉伸的高度
12、一般螺纹的公称直径用M表示，例如M12，表示螺纹的直径为12
13、拔模的角度范围为-30度到30度之间
Pro/E 各种曲线方程集合
1.碟形弹簧
圓柱坐标
方程：r = 5
theta = t*3600
z =(sin(3.5*theta-90))+24*t

2.葉形线.
笛卡儿坐標标
方程：a=10
x=3*a*t/(1+(t^3))
y=3*a*(t^2)/(1+(t^3))


3.螺旋线(Helical curve)
圆柱坐标（cylindrical）
方程： r=t
theta=10+t*(20*360)
z=t*3


4.蝴蝶曲线
球坐标
方程：rho = 8 * t
theta = 360 * t * 4
phi = -360 * t * 8


5.渐开线
采用笛卡尔坐标系
方程：r=1
ang=360*t
s=2*pi*r*t
x0=s*cos(ang)
y0=s*sin(ang)
x=x0+s*sin(ang)
y=y0-s*cos(ang)
z=0


我要自学网，打造专业软件视频教程
· 评论[支持者: 0 人 ，反对者: 0 人，中立者: 1 人] 查看评论信息

2008-3-4 0:29:00
举报帖子
点击参与评论 | 引用 | 回复 | 帖子操作
samohu

等级：管理员
文章：8988
经验：71975
金钱：66725
自学币：1
注册：2007年10月8日
第 2 楼
小 大
 个性首页 | 短信 | 好友 | 信息 | 搜索 | 邮箱

6.螺旋线.
笛卡儿坐标
方程：x = 4 * cos ( t *(5*360))
y = 4 * sin ( t *(5*360))
z = 10*t

7.对数曲线
笛卡尔坐标系
方程：z=0
x = 10*t
y = log(10*t+0.0001)

8.球面螺旋线
采用球坐标系
方程：rho=4
theta=t*180
phi=t*360*20

9.双弧外摆线
卡迪尔坐标
方程： l=2.5
b=2.5
x=3*b*cos(t*360)+l*cos(3*t*360)
Y=3*b*sin(t*360)+l*sin(3*t*360)

10.星行线
卡迪尔坐标
方程：a=5
x=a*(cos(t*360))^3
y=a*(sin(t*360))^3

我要自学网，打造专业软件视频教程
· 评论[支持者: 0 人 ，反对者: 0 人，中立者: 0 人] 查看评论信息

2008-3-4 0:31:00
举报帖子
点击参与评论 | 引用 | 回复 | 帖子操作
samohu

等级：管理员
文章：8988
经验：71975
金钱：66725
自学币：1
注册：2007年10月8日
第 3 楼
小 大
 个性首页 | 短信 | 好友 | 信息 | 搜索 | 邮箱

11.心脏线
圓柱坐标
方程：a=10
r=a*(1+cos(theta))
theta=t*360

12.圆内螺旋线
采用柱座标系
方程：theta=t*360
r=10+10*sin(6*theta)
z=2*sin(6*theta)

13.正弦曲线
笛卡尔坐标系
方程：x=50*t
y=10*sin(t*360)
z=0

14.太阳线（这本来是做别的曲线的，结果做错了，就变成这样了）

15.费马曲线（有点像螺纹线）
数学方程：r＊r = a*a*theta
圓柱坐标
方程1: theta=360*t*5
a=4
r=a*sqrt(theta*180/pi)
方程2: theta=360*t*5
a=4
r=-a*sqrt(theta*180/pi)
由于Pro/e只能做连续的曲线，所以只能分两次做

我要自学网，打造专业软件视频教程
· 评论[支持者: 0 人 ，反对者: 0 人，中立者: 0 人] 查看评论信息

2008-3-4 0:34:00
举报帖子
点击参与评论 | 引用 | 回复 | 帖子操作
samohu

等级：管理员
文章：8988
经验：71975
金钱：66725
自学币：1
注册：2007年10月8日
第 4 楼
小 大
 个性首页 | 短信 | 好友 | 信息 | 搜索 | 邮箱

16.Talbot 曲线
卡笛尔坐标
方程：theta=t*360
a=1.1
b=0.666
c=sin(theta)
f=1
x = (a*a+f*f*c*c)*cos(theta)/a
y = (a*a-2*f+f*f*c*c)*sin(theta)/b

17.4叶线（一个方程做的，没有复制）

18.Rhodonea 曲线
采用笛卡尔坐标系
方程：theta=t*360*4
x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta)
y=25+(10-6)*sin(theta)-6*sin((10/6-1)*theta)


19. 抛物线
笛卡儿坐标
方程：x =(4 * t)
y =(3 * t) + (5 * t ^2)
z =0


20.螺旋线
圓柱坐标
方程：r = 5
theta = t*1800
z =(cos(theta-90))+24*t


我要自学网，打造专业软件视频教程
· 评论[支持者: 0 人 ，反对者: 0 人，中立者: 1 人] 查看评论信息

2008-3-4 0:36:00
举报帖子
点击参与评论 | 引用 | 回复 | 帖子操作
samohu

等级：管理员
文章：8988
经验：71975
金钱：66725
自学币：1
注册：2007年10月8日
第 5 楼
小 大
 个性首页 | 短信 | 好友 | 信息 | 搜索 | 邮箱

21.三叶线
圆柱坐标
方程：a=1
theta=t*380
b=sin(theta)
r=a*cos(theta)*(4*b*b-1)

22.外摆线
迪卡尔坐标
方程：theta=t*720*5
b=8
a=5
x=(a+b)*cos(theta)-b*cos((a/b+1)*theta)
y=(a+b)*sin(theta)-b*sin((a/b+1)*theta)
z=0


23. Lissajous 曲线
theta=t*360
a=1
b=1
c=100
n=3
x=a*sin(n*theta+c)
y=b*sin(theta)


我要自学网，打造专业软件视频教程
· 评论[支持者: 0 人 ，反对者: 0 人，中立者: 0 人] 查看评论信息

2008-3-4 0:38:00
举报帖子
点击参与评论 | 引用 | 回复 | 帖子操作
samohu

等级：管理员
文章：8988
经验：71975
金钱：66725
自学币：1
注册：2007年10月8日
第 6 楼
小 大
 个性首页 | 短信 | 好友 | 信息 | 搜索 | 邮箱

24.长短幅圆内旋轮线
卡笛尔坐标
方程：a=5
b=7
c=2.2
theta=360*t*10
x=(a-b)*cos(theta)+c*cos((a/b-1)*theta)
y=(a-b)*sin(theta)-c*sin((a/b-1)*theta)

25.长短幅圆外旋轮线
卡笛尔坐标
方程：theta=t*360*10
a=5
b=3
c=5
x=(a+b)*cos(theta)-c*cos((a/b+1)*theta)
y=(a+b)*sin(theta)-c*sin((a/b+1)*theta)


我要自学网，打造专业软件视频教程
· 评论[支持者: 0 人 ，反对者: 0 人，中立者: 0 人] 查看评论信息

2008-3-4 0:38:00
举报帖子
点击参与评论 | 引用 | 回复 | 帖子操作
samohu

等级：管理员
文章：8988
经验：71975
金钱：66725
自学币：1
注册：2007年10月8日
第 7 楼
小 大
 个性首页 | 短信 | 好友 | 信息 | 搜索 | 邮箱

26. 三尖瓣线
a=10
x = a*(2*cos(t*360)+cos(2*t*360))
y = a*(2*sin(t*360)-sin(2*t*360))

27.概率曲线！
方程：
笛卡儿坐标
x = t*10-5
y = exp(0-x^2)


28.箕舌线
笛卡儿坐标系
a = 1
x = -5 + t*10
y = 8*a^3/(x^2+4*a^2)


我要自学网，打造专业软件视频教程
· 评论[支持者: 0 人 ，反对者: 0 人，中立者: 0 人] 查看评论信息

2008-3-4 0:40:00
举报帖子
点击参与评论 | 引用 | 回复 | 帖子操作
samohu

等级：管理员
文章：8988
经验：71975
金钱：66725
自学币：1
注册：2007年10月8日
第 8 楼
小 大
 个性首页 | 短信 | 好友 | 信息 | 搜索 | 邮箱

29.阿基米德螺线
柱坐标
a=100
theta = t*400
r = a*theta

30.对数螺线
柱坐标
theta = t*360*2.2
a = 0.005
r = exp(a*theta)


我要自学网，打造专业软件视频教程
· 评论[支持者: 0 人 ，反对者: 0 人，中立者: 0 人] 查看评论信息

2008-3-4 0:40:00
举报帖子
点击参与评论 | 引用 | 回复 | 帖子操作
samohu

等级：管理员
文章：8988
经验：71975
金钱：66725
自学币：1
注册：2007年10月8日
第 9 楼
小 大
 个性首页 | 短信 | 好友 | 信息 | 搜索 | 邮箱

31.蔓叶线
笛卡儿坐标系
a=10
y=t*100-50
solve
x^3 = y^2*(2*a-x)
for x

32.tan曲线
笛卡儿坐标系
x = t*8.5 -4.25
y = tan(x*20)


33.双曲余弦
x = 6*t-3
y = (exp(x)+exp(0-x))/2


我要自学网，打造专业软件视频教程
· 评论[支持者: 0 人 ，反对者: 0 人，中立者: 0 人] 查看评论信息

2008-3-4 0:42:00
举报帖子
点击参与评论 | 引用 | 回复 | 帖子操作
samohu

等级：管理员
文章：8988
经验：71975
金钱：66725
自学币：1
注册：2007年10月8日
第 10 楼
小 大
 个性首页 | 短信 | 好友 | 信息 | 搜索 | 邮箱

34.双曲正弦
x = 6*t-3
y = (exp(x)-exp(0-x))/2

35.双曲正切
x = 6*t-3
y = (exp(x)-exp(0-x))/(exp(x)+exp(0-x))
二、装配图
