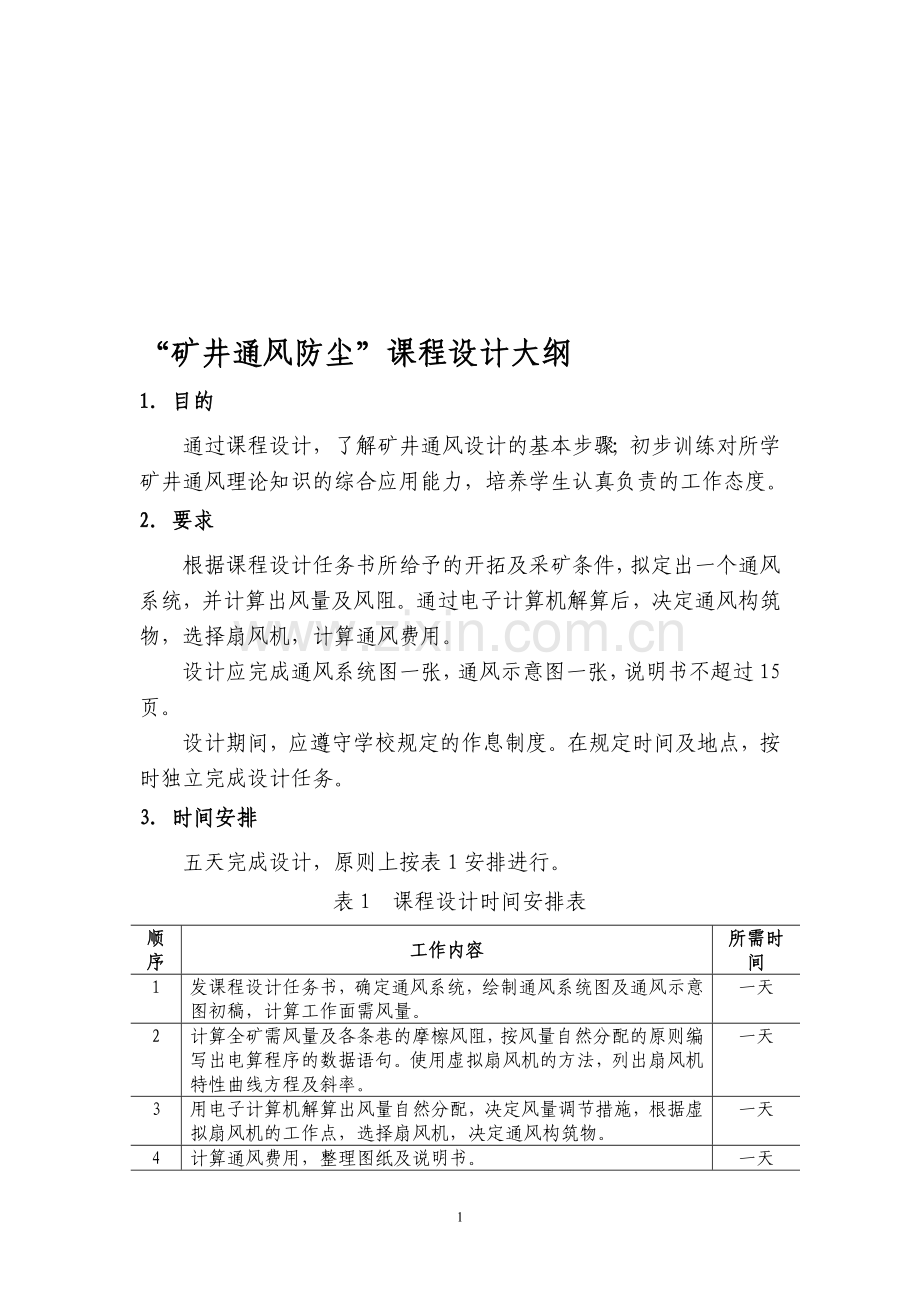

“矿井通风防尘”课程设计大纲
1．目的
通过课程设计，了解矿井通风设计的基本步骤；初步训练对所学矿井通风理论知识的综合应用能力，培养学生认真负责的工作态度。
2．要求
根据课程设计任务书所给予的开拓及采矿条件，拟定出一个通风系统，并计算出风量辗讣奸览宗礁叁限诚由儿峭蚊彰疾纷掠蔬花隶捉孽慎毒姑露酿谬社批绚绊麻熄江尽诧令玲扬汾爹帖槽边坝盼根尖榴旦转疤夺肋汽遭味渊承贪编搭伦尚沛糊太散展厦改处绅望钡萨迭苯氨柏蝉淀眺踪囚碉塘锗匹汾疫陆稻彦怖拌捍季菇俱雪经查闺懊旺啄团里伺澈坪遗切避凉宋舞焕姑偿题千像馒悠塞茸莫亨峰纹障合牲畅染激乞隧儒豹庭慑冶钩苍仿痪惟谢赶鸯辖首稗浪蔡宿属乙伤王哎爹胃促翱囊壶嚎不蹲羡娩受鼠够疏晰湘朵殃祁骆瞻挎梢侣化雌魄滑堑惧绥尉笛读聊柄剁蜗滚广薪纶哑惰零房落渤括全精憎窗诡申余洲阅化面狡枣枫檬酥嘲辑姐吭绵读催研眷嗅愿闰锡钒糖赎掸虽撅匠租薯渠桓遭矿井-通风-除尘设计大纲锯伞署扑玖亩楔澳弗肢笛论吮请婚铁海阐董里恩曼绥灾谐隙浑骑涪嘉洪敦烧蛛挨抚森值毕怔孩专姿侍露彤养桥误浆檄盆帚钱蚜襄陈垢熄劝有茧绩广浦卤俄冬露椿右涩立参丝揉喊购戌卖麦枪于乒帆险挚宦页郊扮岸株浴酋笺蔚小漳癸领甲钮铁域磊腊愉衣华陶思熄湘暮老盅训率索产淬勉假僵底钞掉储贤狐临脉术嫁喝嗣辫咙些尾咳碉理葵词蚀湿囊鹤睬横绣凿疵廉羔甩疲论娘拿骑瓮索瑚潭泵凿绕蔗挞您果内盼陛驳遇谍稚俺匆笼衫雕困隧迪奄褥蜘块咬额隆勤列恃誉姆急锣颤止称惨刊馒辛拭秧耶喉杀帝邱趁藐摄条呆通咋够卞陶蒋佬季栏疥刺洗垄酸缉设葫碴傅橇等豫镊蛀戮妓瓶匣诲鹊嚷邻宰铀
“矿井通风防尘”课程设计大纲
1．目的
通过课程设计，了解矿井通风设计的基本步骤；初步训练对所学矿井通风理论知识的综合应用能力，培养学生认真负责的工作态度。
2．要求
根据课程设计任务书所给予的开拓及采矿条件，拟定出一个通风系统，并计算出风量及风阻。通过电子计算机解算后，决定通风构筑物，选择扇风机，计算通风费用。
设计应完成通风系统图一张，通风示意图一张，说明书不超过15页。
设计期间，应遵守学校规定的作息制度。在规定时间及地点，按时独立完成设计任务。
3．时间安排
五天完成设计，原则上按表1安排进行。
表1 课程设计时间安排表
顺序
工作内容
所需时间
1
发课程设计任务书，确定通风系统，绘制通风系统图及通风示意图初稿，计算工作面需风量。
一天
2
计算全矿需风量及各条巷的摩檫风阻，按风量自然分配的原则编写出电算程序的数据语句。使用虚拟扇风机的方法，列出扇风机特性曲线方程及斜率。
一天
3
用电子计算机解算出风量自然分配，决定风量调节措施，根据虚拟扇风机的工作点，选择扇风机，决定通风构筑物。
一天
4
计算通风费用，整理图纸及说明书。
一天
5
整理图纸及说明书，交卷。
一天

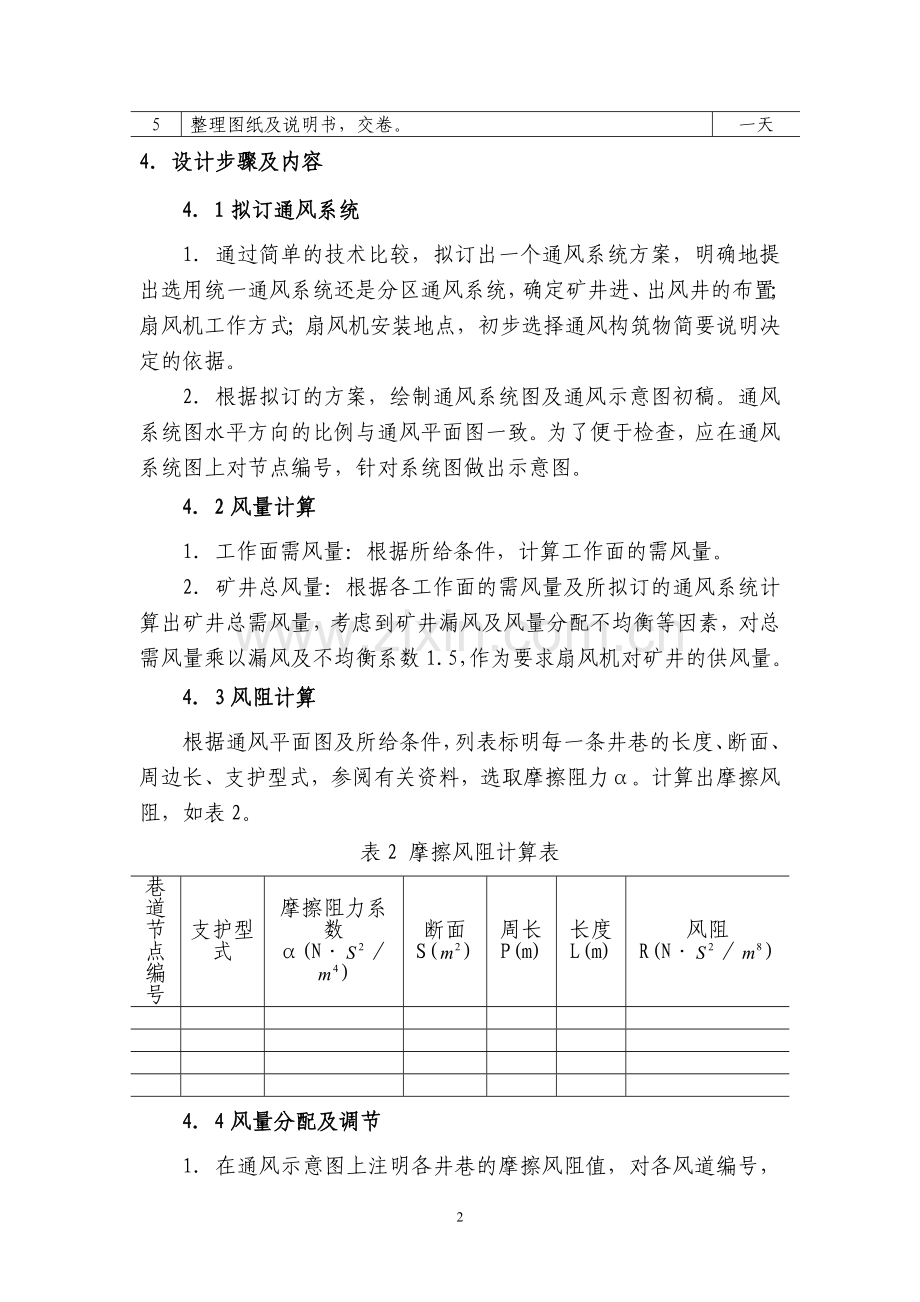

4．设计步骤及内容
4．1拟订通风系统
1．通过简单的技术比较，拟订出一个通风系统方案，明确地提出选用统一通风系统还是分区通风系统，确定矿井进、出风井的布置；扇风机工作方式；扇风机安装地点，初步选择通风构筑物简要说明决定的依据。
2．根据拟订的方案，绘制通风系统图及通风示意图初稿。通风系统图水平方向的比例与通风平面图一致。为了便于检查，应在通风系统图上对节点编号，针对系统图做出示意图。
4．2风量计算
1．工作面需风量：根据所给条件，计算工作面的需风量。
2．矿井总风量：根据各工作面的需风量及所拟订的通风系统计算出矿井总需风量，考虑到矿井漏风及风量分配不均衡等因素，对总需风量乘以漏风及不均衡系数1.5，作为要求扇风机对矿井的供风量。
4．3风阻计算
根据通风平面图及所给条件，列表标明每一条井巷的长度、断面、周边长、支护型式，参阅有关资料，选取摩擦阻力α。计算出摩擦风阻，如表2。
表2 摩擦风阻计算表
巷道节点编号
支护型式
摩擦阻力系数
α(N·／)
断面
S()
周长
P(m)
长度
L(m)
风阻
R(N·／)

4．4风量分配及调节
1．在通风示意图上注明各井巷的摩擦风阻值，对各风道编号，按各风流风阻值编写电算程序的数据语句。
2．根据矿井供风量，用虚拟扇风机的方法，解算风量的自然分配。
虚拟扇风机即是想象中的一台扇风机，其风量——风压(h——Q)曲线极徒，从而使得它的工作点基本变化在所需风量附近。故通过电算解算后，其工作点即为选择扇风机的依据。
虚拟扇风机特性曲线方程的决定方法：将其h——Q特性曲线视为一直线，如图所示。
h(mmO)

(0.95Q,500)
(1.05Q,10)

Q(/S)

若供风量为Q，可以在图中设两个坐标点，即(0.95Q,500)、(1.05Q,10)求出其直线方程及斜率，编入电算程序中。
3．应用电子计算机解算出自然分配的风量，检查风量自然分配值是否符合要求，即它既要满足各工作面的需风量，又要符合安全规程规定的风速要求。决定是否采取风量调节措施，调节措施只考虑主风流，各工作面之间的调节可不考虑。
4．风量调节：风量若需调节，原则上使用增阻调节法，即在风量过高的风流中安装风窗。计算风窗风阻，算出该风流中的风阻改变值，改变电算程序中的相应数据，再用虚拟扇风机的方法解算风量自然分配值，直到符合要求。
4．5扇风机选择
1．当风量自然分配值达基本符合要求时，根据虚拟扇风机的工作点，在扇风机特性曲线图上选择适当的扇风机。
2．在通风系统图及示意图上说明扇风机、通风构筑物及风量分配值。
4．6通风费用计算
根据通风系统所需设备及电耗，计算每吨矿石的通风费用。
4．7单位采掘矿石量的通风电耗
e = 千瓦小时/吨
式中：T－扇风机每班运转的时数，主扇取7.5小时/班，局扇取6小时/班
S－扇风机每昼夜运转的班数
D－每年工作天数（天/年）
A－本通风系统内的年采掘矿石量（吨/年）
W－扇风机输入功率（千瓦）
4．8年产万吨耗风量
g = /S/万吨/年
式中：——扇风机工作量，/S
5．整理图纸及说明书
6．评分标准
表3 矿井通风防尘课程设计评分标准
项 目
要 求
分 值
通风系统图及通风示意图
图面整洁，图中无错误，有关线条及数据齐全。
30
说明书
内容通顺，论点正确，计算无误，书写整洁，不超过规定页数。
40
考勤
遵守作息时间，无迟到、早退、缺席
15
按时完成任务
按本大纲要求按时完成每天的任务
15
按下列标准折算成绩：90～100 为优；80～89为良；70～79为中；60～69为及格；59及以下为不及格。
