G206蚌埠解放路淮河大桥至G3京台高速蚌埠西出入口段公路改造工程

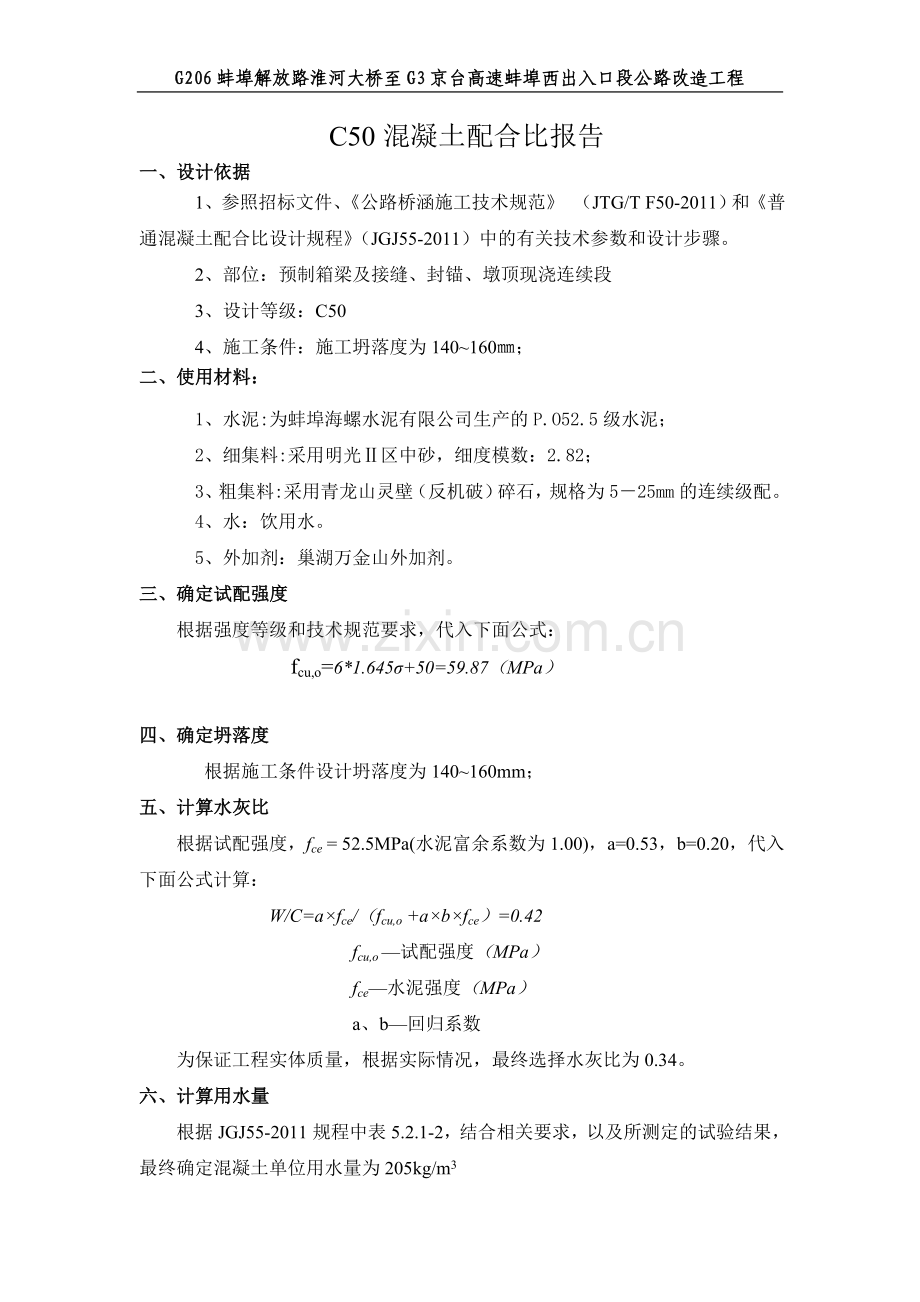

C50混凝土配合比报告
一、设计依据
1、参照招标文件、《公路桥涵施工技术规范》 （JTG/T F50-2011）和《普通混凝土配合比设计规程》（JGJ55-2011）中的有关技术参数和设计步骤。
2、部位：预制箱梁及接缝、封锚、墩顶现浇连续段
3、设计等级：C50
4、施工条件：施工坍落度为140~160㎜；
二、使用材料：
1、水泥:为蚌埠海螺水泥有限公司生产的P.O52.5级水泥；
2、细集料:采用明光Ⅱ区中砂，细度模数：2.82；
3、粗集料:采用青龙山灵壁（反机破）碎石，规格为5－25mm的连续级配。
4、水：饮用水。
5、外加剂：巢湖万金山外加剂。
三、确定试配强度
根据强度等级和技术规范要求，代入下面公式：
fcu,o=6*1.645σ+50=59.87（MPa）

四、确定坍落度
根据施工条件设计坍落度为140~160mm；
五、计算水灰比
根据试配强度，fce = 52.5MPa(水泥富余系数为1.00)，a=0.53，b=0.20，代入下面公式计算：
W/C=a×fce/（fcu,o +a×b×fce）=0.42
fcu,o —试配强度（MPa）
fce—水泥强度（MPa）
a、b—回归系数
为保证工程实体质量，根据实际情况，最终选择水灰比为0.34。
六、计算用水量
根据JGJ55-2011规程中表5.2.1-2，结合相关要求，以及所测定的试验结果，最终确定混凝土单位用水量为205kg/m3

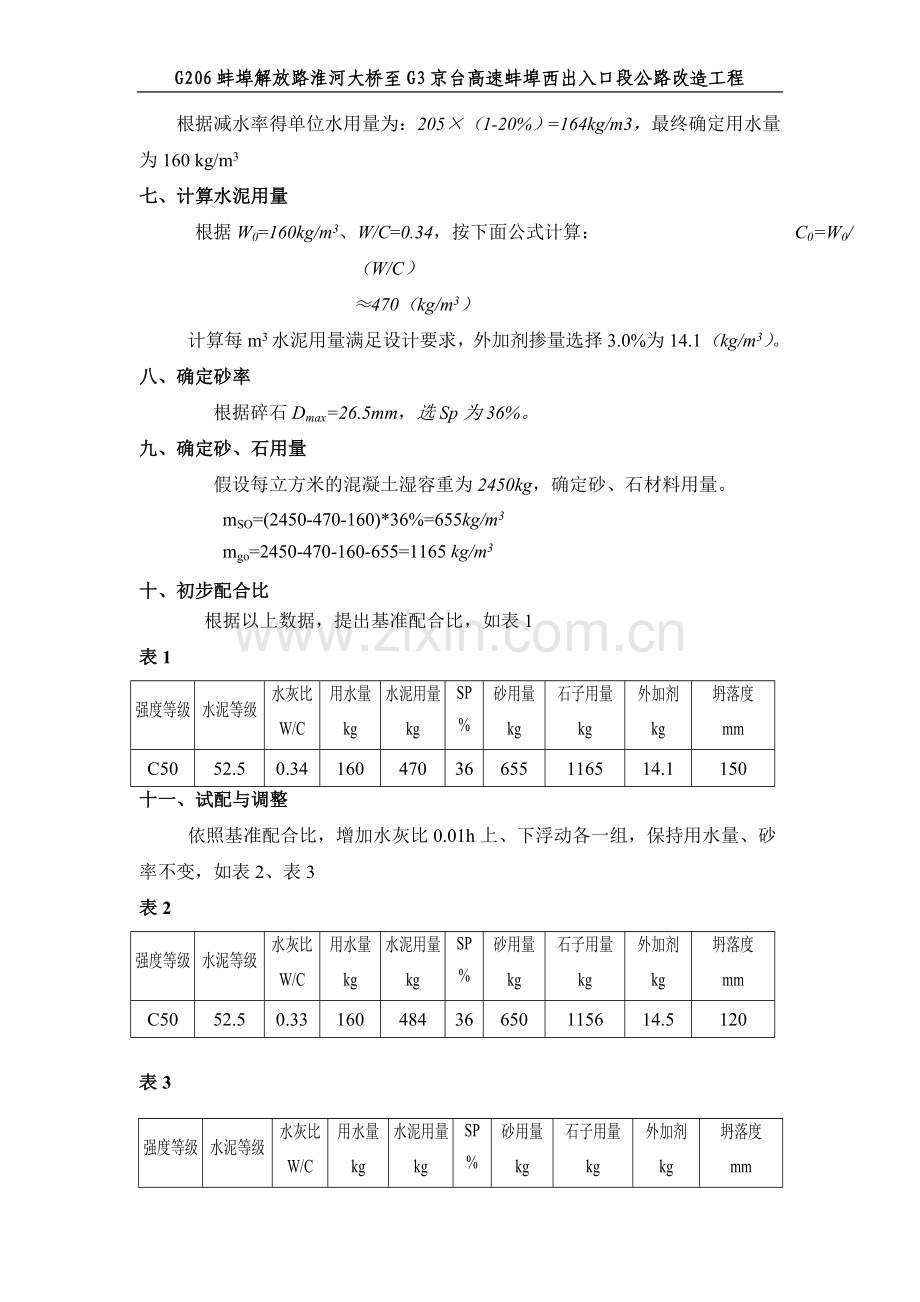

根据减水率得单位水用量为：205×（1-20%）=164kg/m3，最终确定用水量为160 kg/m3
七、计算水泥用量
根据W0=160kg/m3、W/C=0.34，按下面公式计算： C0=W0/（W/C）
≈470（kg/m3）
计算每m3水泥用量满足设计要求，外加剂掺量选择3.0%为14.1（kg/m3）。
八、确定砂率
根据碎石Dmax=26.5mm，选Sp为36%。
九、确定砂、石用量
假设每立方米的混凝土湿容重为2450kg，确定砂、石材料用量。
mSO=(2450-470-160)*36%=655kg/m3
mgo=2450-470-160-655=1165 kg/m3
十、初步配合比
根据以上数据，提出基准配合比，如表1 表1
强度等级
水泥等级
水灰比
W/C
用水量
kg
水泥用量
kg
SP
%
砂用量
kg
石子用量
kg
外加剂
kg
坍落度
mm
C50
52.5
0.34
160
470
36
655
1165
14.1
150
十一、试配与调整
依照基准配合比，增加水灰比0.01h上、下浮动各一组，保持用水量、砂率不变，如表2、表3
表2
强度等级
水泥等级
水灰比
W/C
用水量
kg
水泥用量
kg
SP
%
砂用量
kg
石子用量
kg
外加剂
kg
坍落度
mm
C50
52.5
0.33
160
484
36
650
1156
14.5
120

表3
强度等级
水泥等级
水灰比
W/C
用水量
kg
水泥用量
kg
SP
%
砂用量
kg
石子用量
kg
外加剂
kg
坍落度
mm
C50
52.5
0.35
160
457
36
660
1173
13.7
160

十二、确定试验室配合比
按照上述方法计算的配合比，进行试拌，根据混凝土的工作性能适当调整配合比，测定湿容重，制作试件，根据强度确定试验室配合比如表4。
表4
强度等级
水泥等级
水灰比
W/C
用水量
kg
水泥用量
kg
SP
%
砂用量
kg
石子用量
kg
外加剂
kg
坍落度
mm
C50
52.5
0.34
160
470
36
655
1165
14.1
150
