本文是作者从小白开始一步一步学着用excel和origin作应力应变曲线的经验分享，只适于初学者，有不对的地方还请高手多多指教。在此也一并感谢网上提供origin及excel相关技巧解答的同志们。
一、 数据导出

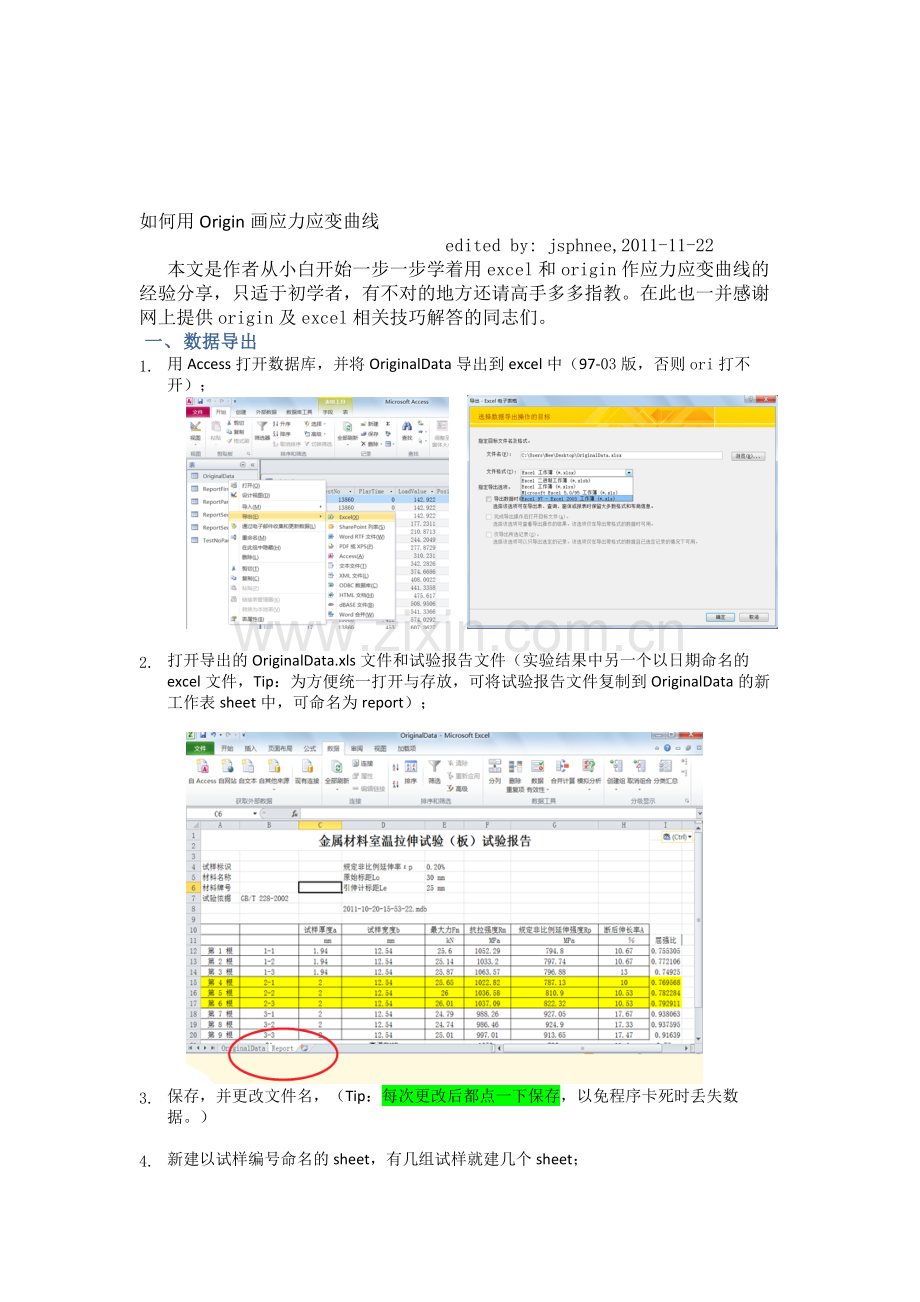

1. 用Access打开数据库，并将OriginalData导出到excel中（97-03版，否则ori打不开）；

2. 打开导出的OriginalData.xls文件和试验报告文件（实验结果中另一个以日期命名的excel文件，Tip：为方便统一打开与存放，可将试验报告文件复制到OriginalData的新工作表sheet中，可命名为report）；

3. 保存，并更改文件名，（Tip：每次更改后都点一下保存，以免程序卡死时丢失数据。）

4. 新建以试样编号命名的sheet，有几组试样就建几个sheet；

二、 数据处理
1. 筛选各个试样的拉伸数据

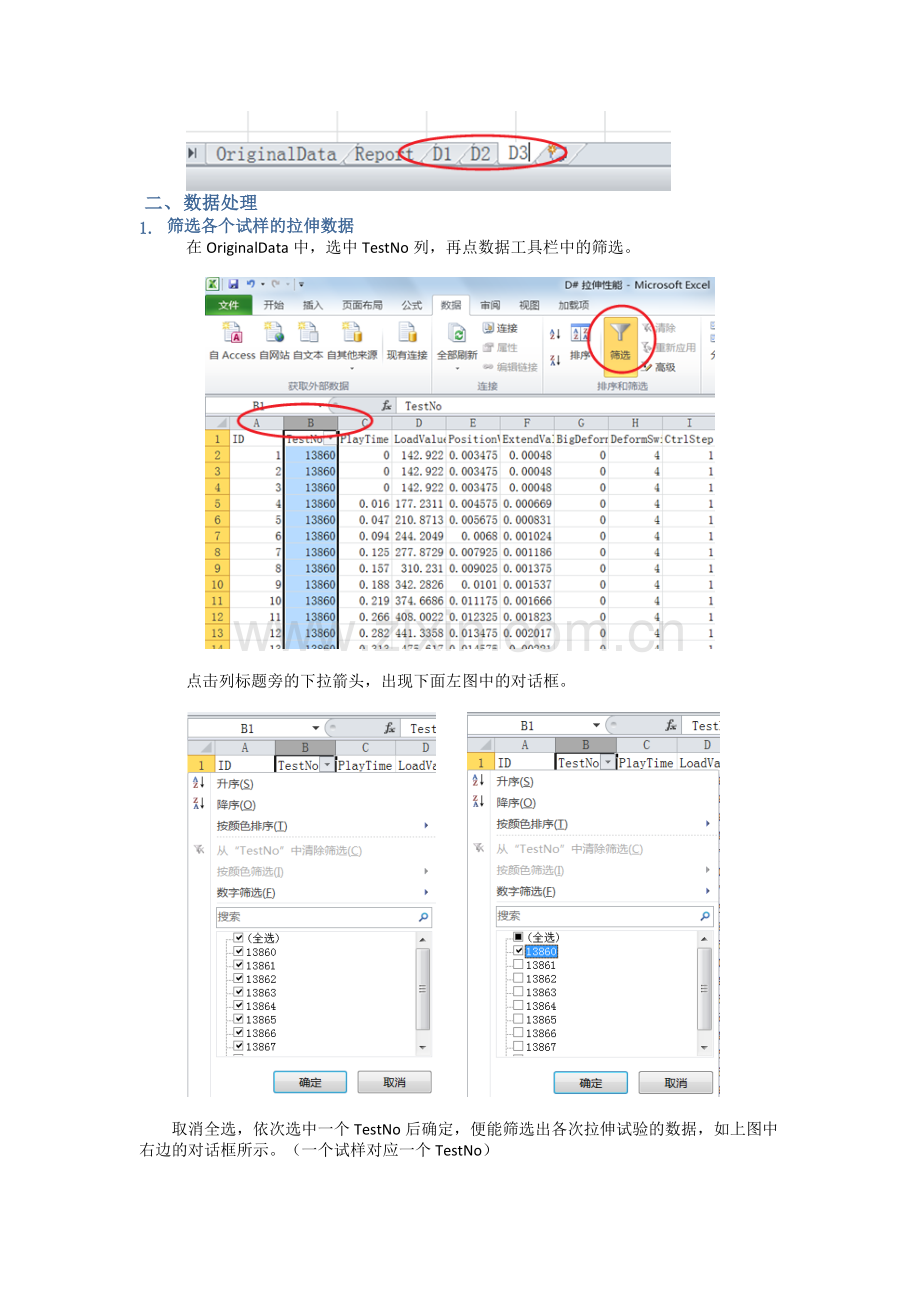

在OriginalData中，选中TestNo列，再点数据工具栏中的筛选。

点击列标题旁的下拉箭头，出现下面左图中的对话框。

取消全选，依次选中一个TestNo后确定，便能筛选出各次拉伸试验的数据，如上图中右边的对话框所示。（一个试样对应一个TestNo）
（虽然一组试样对应多个TestNo，但为后续处理的方便，个人认为此处还是一个一个筛选比较好。）

2、复制LoadValue及ExtendValue值
选中LoadValue及ExtendValue列，并将其复制到相应试验组的sheet中。

然后按照相同的步骤依次筛选该组的各个拉伸试样的数据拷贝到该sheet中。如下图：

Tip：为方便origin后期以XYXY方式进行轴分配，最好把ExtendValue列放在LoadValue列前面。于是我空出第一列以方便调整顺序，等该组试样的数据都copy完了，再依次将各ExtendValue列到前一空列即可，如下图：

3、去除数据的冗余
去除数据中不太正常的值，比如最后全是0的或是出现负值的，以免拉伸曲线呈闭合状。（上图中的G列的前一部分＜0的数据就应该改为正值，因为ExtendValue为负值就不太正常。）

4、 计算应力应变值
1）将试验报告中试样的参数（厚度，宽度，引申标距）copy到相应的sheet中（可全放在一列方便引用）。
2）利用公式算出试样横截面积。
3）利用公式算第一行的应变与应力值。（绝对引用按F4）
（1MPa=1N/mm2）

如下图所示：

4）调整第一行应变与应力值的格式，分别为百分数与数值（四位小数）。Tip:也可只调整前两个单元格（H2和I2），其余单元格可用黏贴选项里的格式功能来复制H2和I2的格式，如下图：

5）选中第一行的应变应力值，双击填充柄，即可将公示与格式同时填充。如下图：

6）计算其它sheet的应变应力值时更方便，只需将试样参数都复制到与第一个sheet相同的位置上，然后拷贝第一个sheet的中第一行应变与应力值，接着选中要黏贴的单元格：右键→选择性黏贴→公式与格式即可，再双击填充柄，一步搞定。

5、origin中的数据处理
1) 在ori中新建workbook，及时改名，最好让ori中的sheet与excel中相应试样组的sheet命名一致，以免混淆。
2) 在ori中空白位置右键→Add new columns， 使其与excel中应变与应力值的列数一致。
3) 将excel 中应变值与应力值列copy到ori的列中。（如果显示#，请将列宽调大一点）。
4) 如果数据导入后，下面的数据有出现多余的0，删除之。

5) 将原来excel中的标题行选中，右键→Set As Long Name.如图：

6) 将第一列和第二列的Long Name改成应力应变曲线中轴坐标想要显示的名称，并设置一二列的Units为所需显示的单位。

 点击左上角的单元格，选中所有列，右键→Set As → XY XY.

7) 然后直接点Plot→Line→Line，即可出图。

8) 双击坐标轴可调整相应参数。以下几点是需要在google中搜的，我一并写了出来。
①想使坐标轴刻度显示在坐标轴里面，请在Title&Format里设置；

②为使横坐标向下图一样顺利地显示百分数；

需双击横坐标，在Tick Labels中的Divide by填入0.01。如下图：

 同时要想使坐标原点只显示一个“0”，就在Scale中将From的值设为0.01。

9) 单击应用，确定，即可得出一组拉伸试样的应力应变曲线。如下图：

10) 最后调整线的颜色及指示框等。。。

11) 若要处理其它sheet，可直接右键sheet标签→Duplicate without data，然后直接拷入相应数据，并除去多余行。这样可省去设置name、unit及列属性等操作。
