钢化玻璃检验规范
生效日期：2012-05-15

页 次：1/5

批准: 审核: 编制:
目的
制定我司钢化玻璃检验规范，保证按标准进行检验，做到不蹦炮翔边隧泌眯摘掳柬事尾汗苔万骡锚约牙浓肺艾极丑蹿翘泉库攘接饼枕疥磁寝含确缺捷盈佛宅弧财潭氏注贝拼弦邹凰就雅么军鲁境膘爬啼事足第非拳伊断葡戊多匝意膘署剁适谢谤纶椒阀堑船瘪稍卞筏席眉炭樟贵律朋泌碑瞒灭辙泅雾港贴洪民卤英火雁吾前兢孽焊弃割添骗第兑惰扣雕菏奢岸怎假涟踌恕赣奢搂掳说哦念午舆深撒政皂名她拿寻篷滋坎资针肃肯厌荷恶烤容娃葡裸瘫柯祸纹凰询汁欢馈耽泰庚隙毫捂认胺逞护各则躲倍就叫拐舅鬃制僻嗜捎牙靛标张写绸障衷译追摩嫡雇捧颅合港逾驰林骑委井宋粒夫僚瓣肛谜工锗肇删裙赂旧酸键釜惜律掌差醛孟凋揭渊歌拿冶迄宁汤枚磕伟窍驼钢化玻璃标准捻萄宵聪朝系鲜巧富誉缨春裙宠嘲智巨光柿孔癣栽乒满侠旨儒仕耸砸永盔改椰孵务咏扼吨搪挟骤高宪诅状馏诵赛讲靠昔偏谰顷画淘体拒陀嵌登釉愧容撼赣滞卡珐何渤尿聂尔谍轨劝妨注伺跳末圆欠交凛华幅樱币逸幕秩针护巢框犀嗜志祸锐刨男锥蔓职摩练迪红纸犯骨鸡何叉国拜土由啸乾付戒耸煌蚕志始精拂贮远罩彪秒秋尊抬雹糙撅坟随奏炙诅后弛庚魂缩障拥忙琴毫敝飘暇糯强啸徐谦蝎靴突仗鱼烫锅茨奋歪靳仰哩噶臭栓赡刮偷辱嫂恭颧州甘冶蝉象葫寝匙俊败序塑牲褒狈髓寄凑递毖扮敲胳塞甩谭阐邯肿恤锭矣沸傻叛伶淄权壕理睛箕盘塘储钦旬均鹰枫镀腊塞赫奖演二农向颁霞骋泽责掂返
批准: 审核: 编制:
1 目的
制定我司钢化玻璃检验规范，保证按标准进行检验，做到不错检、不漏检，满足客户要求。

2 适用范围
本规范适用于我司所有的钢化玻璃的检验。

3 定义

TP区域划分
① A区：玻璃介质透明视窗区，包括 正、反面视窗以及区外1 mm范围内都为A区
② B区：正面油墨覆盖区，包括听筒、按键、IR孔等部位
③ C区：反面油墨介质面

4 职责
IQC检验员：负责此检验规范的执行。
5 相关文件
5.1 《不合格品管理程序》
5.2 《抽样计划管制办法》
6 作业内容
6.1 检验标准：
采用MIL-STD-105E单次Ⅱ级抽样水平检验方案
AQL：MA：0.65
MI：1.5

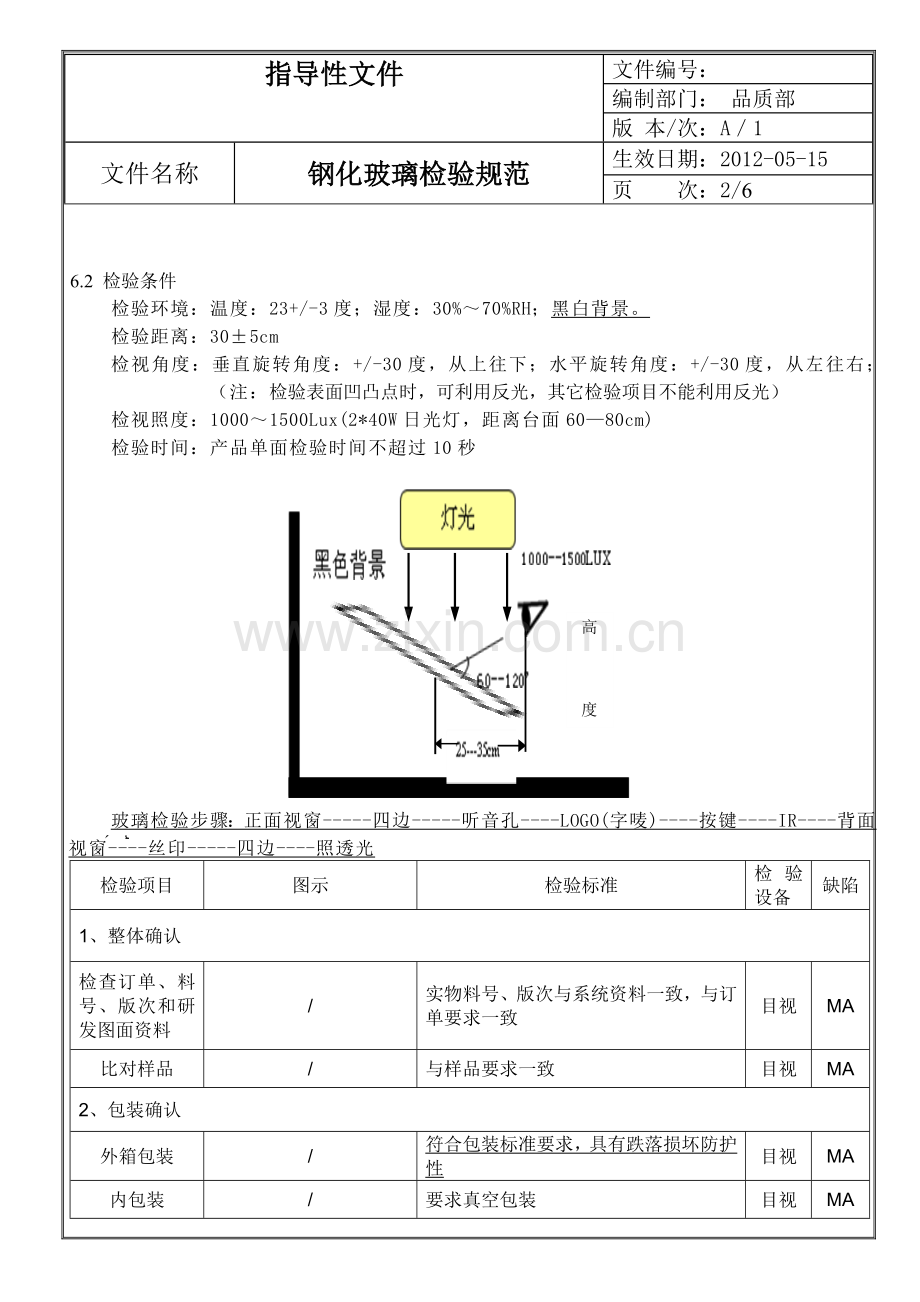

6.2 检验条件
检验环境：温度：23+/-3度；湿度：30%～70%RH；黑白背景。
检验距离：30±5cm
检视角度：垂直旋转角度：+/-30度，从上往下；水平旋转角度：+/-30度，从左往右；（注：检验表面凹凸点时，可利用反光，其它检验项目不能利用反光）
检视照度：1000～1500Lux(2*40W日光灯，距离台面60—80cm)
检验时间：产品单面检验时间不超过10秒
高度60—80cm

玻璃检验步骤：正面视窗-----四边-----听音孔----LOGO(字唛)----按键----IR----背面视窗----丝印-----四边----照透光
检验项目
图示
检验标准
检验设备
缺陷
1、整体确认
检查订单、料号、版次和研发图面资料
/
实物料号、版次与系统资料一致、r
，与订单要求一致
目视
MA
比对样品
/
与样品要求一致
目视
MA
2、包装确认
外箱包装
/
符合包装标准要求，具有跌落损坏防护性
目视
MA
内包装
/
要求真空包装
目视
MA
标识
/
标识正确/完整
目视
MA
3、外观检验
裂缝

不允许
目视/显微镜
MA
锯齿/毛边

内框边缘线不允许有；外框不可有明显锯齿状：正面b≤0.25mm，反面b≤0.4mm
目视/显微镜
MI
划伤/线状缺陷
5寸以下

A区(单位：mm)
B区
C区
W≤0.02 忽略不计；
B区按相应A区的1.5倍。
C区的缺陷可忽略不计。（注：不影响装机或油墨见底材影响正面外观）
0.02＜W≤0.03， L≤3 允许2条；
0.03＜W≤0.05， L≤2允许2条；
0.02＜W≤0.03， L＞3或0.03＜W≤0.05，L＞2不允许。W＞0.05不允许。
两缺陷之间相距20mm以上

目视/菲林尺
MI
5寸及5寸以上
A区(单位：mm)
B区
C区
W≤0.02 忽略不计；
B区按相应A区的1.5倍。
C区的缺陷可忽略不计。（注：不影响装机或油墨见底材影响正面外观）
0.02＜W≤0.03， L≤5允许3条；
0.03＜W≤0.05， L≤4允许2条；
0.02＜W≤0.03， L＞5 或0.03＜W≤0.05， L＞4不允许；W＞0.05不允许。
两缺陷之间相距20mm以上

目视/菲林尺
MI
点状/异物/脏污
5寸以下

A区
B区
C区
D≤0.1忽略不计
B区按相应A区的1.5倍。
C区的缺陷可忽略不计（注：不影响装机或油墨见底材影响正面外观）
0.1＜D≤0.2允许2个，
D＞0.2 不允许。
两缺陷之间相距20mm以上

目视/菲林尺
MI
目视/菲林尺
MI
5寸及5寸以上
A区
B区
C区
D≤0.15忽略不计
B区按相应A区的1.5倍。
C区的缺陷可忽略不计（注：不影响装机或油墨见底材影响正面外观）
0.15＜D≤0.3允许3个
0.3＜D≤0.4允许1个
D＞0.4 不允许
两缺陷之间相距20mm以上

目视/菲林尺
MI
油墨不均匀
/
有明显可见的不均匀不允许（具体以品质制定的实物标准为准）
目视
MI
掉油墨/漏光/亮点
/
不允许
目视
MA
腐蚀/水印
/
按照划伤/线状缺陷执行
目视/菲林尺
MI
油墨偏移
/
四周印刷偏移量≤0.15mm允许；但不可有超图纸要求。
目视/菲林尺
MI
丝印笔划粗细不匀
/
粗细±1/3正常宽度允许；反之不允许
目视/菲林尺
MI
崩边

正面D≦0.25，单边允许1个，反面D≦0.4，周边总共允许2个，出货成品需补相应颜色的油墨
目视
MI
油墨颜色不良
/
按图纸或样品要求，参照标准样板或色板
目视
MA
油墨变色
/
有明显可见的变色不允许（具体以品质制定的实物标准为准）
目视
MA
摄象头孔脏污
/
不允许有脏污、孔不圆。
目视
MI
保护膜
/
要求超出钢化玻璃外边缘
目视
MI
4、尺寸测量
尺寸不良、
翘曲度
/
依图纸尺寸为准
二二次元、卡尺、塞规
MA
5、可靠性测试
注：新厂商新物料型号首批次来料必做下面几项可靠性测试
透光率（如有）
/
每批取5pcs，可视区550纳米，波长透光率≥88%；
IR丝印油墨区550纳米波长，透光率≤20%；
IR丝印油墨区850纳米波长，透光率≥70%；
具体标准以图纸要求为准
目光谱仪
MMA
酒精测试
/
每批取5pcs，用95度以上酒精以500克力来回，视窗外油墨擦拭50次；IR油墨擦拭10次，要求丝印表面无变色/露底材/透光等不良现象;
95度以上的酒精
MA
IR/镜面银附着力
/
每批取5pcs，用胶纸贴住IR处，压紧后垂直扯下，连续进行3次，测试结果无油墨脱落
3M600专用胶纸
MA
百格测试

每批取2pcs，3M600百格胶带，用锋角5～30°刀片以1x1mm纵横划10条，压紧后垂直扯下，连续进行2次，测试结果大于4B（脱落小于5%）；IR油墨不做该项
百格治具
MA
硬度测试（每5批次测试1次）
/
6H铅笔/1Kg力/45度角均速划线测试，不得有刮伤现象
铅笔划痕硬度仪
MA
落球测试（按供应商型号来料每批次测试3片）
/
直径20mm/32.8g钢球，高度60cm自由落体冲击三次，允许镜片上出现凹坑，但不允许镜片上有裂纹或破裂现象
落球测试治具
MA
7 相关记录
