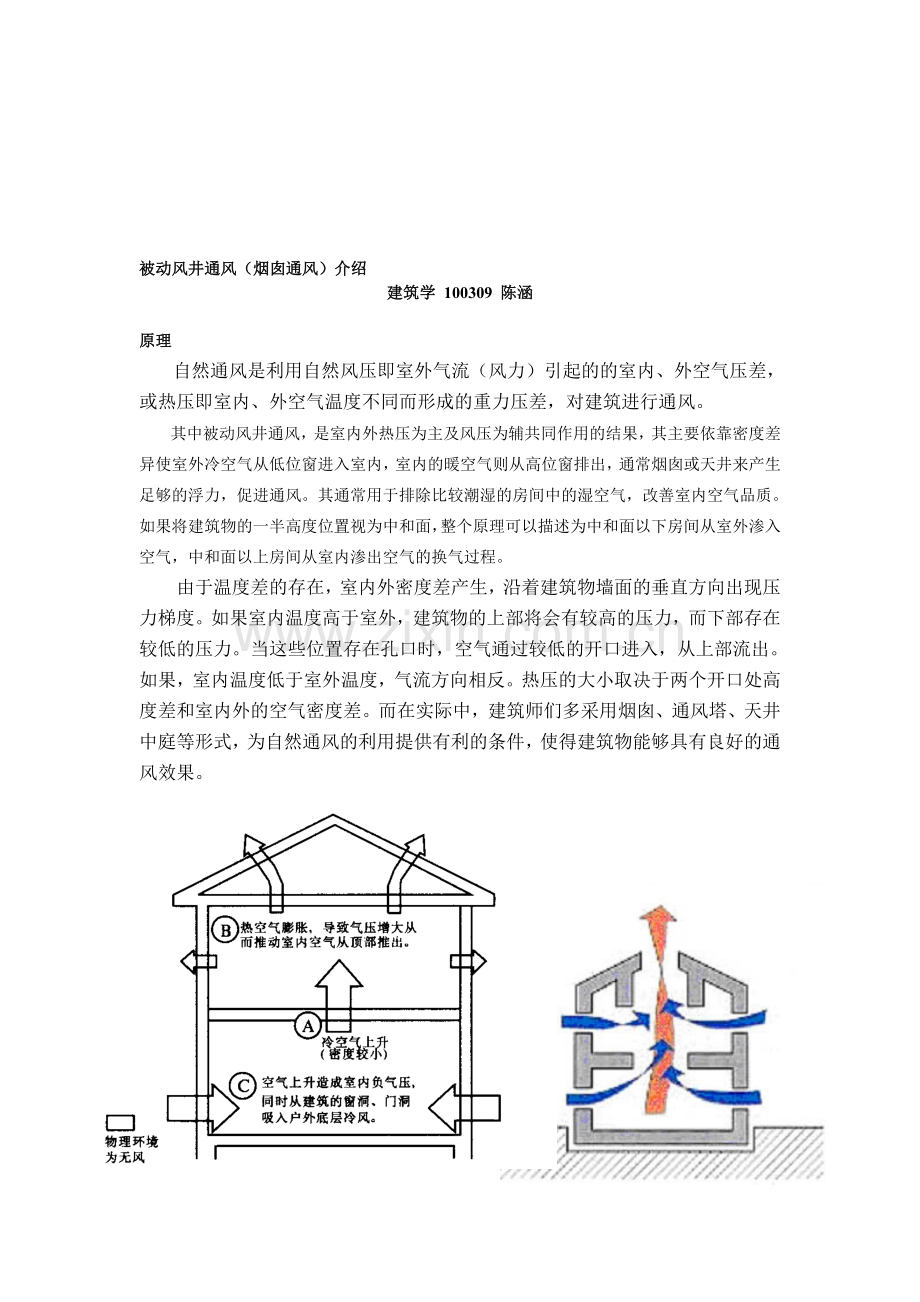

被动风井通风（烟囱通风）介绍
建筑学 100309 陈涵

原理
自然通风是利用自然风压即室外气流（风力）引起的的室内、外空气压差，或热压即室内、外空气温度不同而形成的重力压差，对建筑进行通风。
其中被动风井通风，是室内外热压为主及风压为辅共同作用的结果，其主要依靠密度差异使室外冷空气从低位窗进入室内，室内的暖空气则从高位窗排出，通常烟囱或天井来产生足够的浮力，促进通风。其通常用于排除比较潮湿的房间中的湿空气，改善室内空气品质。如果将建筑物的一半高度位置视为中和面，整个原理可以描述为中和面以下房间从室外渗入空气，中和面以上房间从室内渗出空气的换气过程。
由于温度差的存在，室内外密度差产生，沿着建筑物墙面的垂直方向出现压力梯度。如果室内温度高于室外，建筑物的上部将会有较高的压力，而下部存在较低的压力。当这些位置存在孔口时，空气通过较低的开口进入，从上部流出。如果，室内温度低于室外温度，气流方向相反。热压的大小取决于两个开口处高度差和室内外的空气密度差。而在实际中，建筑师们多采用烟囱、通风塔、天井中庭等形式，为自然通风的利用提供有利的条件，使得建筑物能够具有良好的通风效果。

构造形式

适用性
1.太阳能烟囱

利用收集的太阳能加热烟囱中的空气，可以增大进风口和出风口之间的空气温差，增强通风效果，这种烟囱被称为“太阳能烟囱”。其最大的特点是可以不升高室内温度的情况下，增大进风口和出风口的空气温差。（烟囱开口大小，高度据有关文献分析得出宽高比为1:10时，通风量达到最大值）。当出风口面积与进风口面积比增加时，通风量随之增加。 当出风口面积增加时，上浮的空气能及时排出，有利于通风，则通风量随之增加。

2.烟囱的主要作用是拔火拔烟，排走烟气，改善燃烧条件。高层建筑内部一般设置数量不等的楼梯间、排风道、送风道、排烟道、电梯井及管道井等竖向井道，当室内温度高于室外温度时，室内热空气因密度小，便沿着这些垂直通道自然上升，透过门窗缝隙及各种孔洞从高层部分渗出，室外冷空气因空气因密度大，由低层渗入补充，这就形成烟囱效应。

效果

举例1
三洋厂区
位于广东省深圳市蛇口工业区的“三洋厂区”的6栋4层建筑，经过精心设计，己经改头换面成了如今的“南海意库”，成功变身为创意产业园。3号厂房作为这个园区最先启动的示范项目，采用了大量绿色建筑技术，在节能、节材、节水、保护环境等方面做了许多尝试。改造厂房采用6个截面为3mx3m的屋面热压拔风烟囱，在过渡季节实现自然通风。
深圳临海受季风影响，常年可利用的风力资源比较丰富，虽然不能满足发电条件，但是如果在建筑设计时考虑玻璃拔风“烟囱”通风，作为自然通风却十分理想。“南海意库”在改造设计时，由于旧厂非常大，所以设计者将厂房从中间打开，采用中庭式设计，获得自然光线照明，每一层楼都有阳光直射进来。并将内中庭作为热压通风的竖向通道，利用屋面设置的六个玻璃拔风“烟囱”玻璃烟囱采用电动百叶通风口，可根据空调季和过渡季的不同需要启闭风口。由于厂房的进深一般较大，人工照明与室外光照在窗口附近区域形成重叠，造成能源浪费。“南海意库”在改造设计中充分考虑上述影响，内中庭顶部为玻璃顶棚且布满太阳能光伏电池板，该顶棚具有良好的遮阳效果又有一定的透光率，采光效果很好。

举例2
蒙特福德大学女王馆

位于英国莱彻斯特的蒙特福德大学女王馆就是这方面的一个优秀实例。建筑师肖特和福特将庞大的建筑分成一系列小体块 ,既在尺度上与周围古老的街区相协调 ,又能形成一种有节奏的韵律感 , 同时 小的体量使得自然通风成为可能。位于指状分支部分的实验室、办公室进深较小可以利用风压直接通风；而位于中间部分的报告厅、大厅即其他用房更多的依靠烟囱效应进行自然通风。建筑的外维护结构采用厚重的蓄热材料 ,使得建筑内部的得热量降到最低。正是因为采用了这些措施虽然女王馆建筑面积超过 10000 m ,相对于同类建筑而言全年能耗却很低。
不足
首先，风沙通过低层部分各种孔洞、缝隙吹入室内，消耗热量并污染室内；其次，风通过电梯井由底层厅门人口被抽到顶层的过程中，导致梯门不能正常关闭；第三，当发生火灾时，随着室内空气温度的急剧升高，体积迅速增大，烟囱效应更加明显，此时，各种竖井成为拔火拔烟的垂直通道，是火灾垂直蔓延的主要途径，从而助长火势扩大灾情。

烟囱效应通风依赖温度差，不依赖自然风，强度明显比风力弱，在设计上也有局限。大部分情况下，应当优先考虑风力通风，可以利用烟囱效应辅助通风。在冬季，采用烟囱效应通风会损失大量室内热能。
