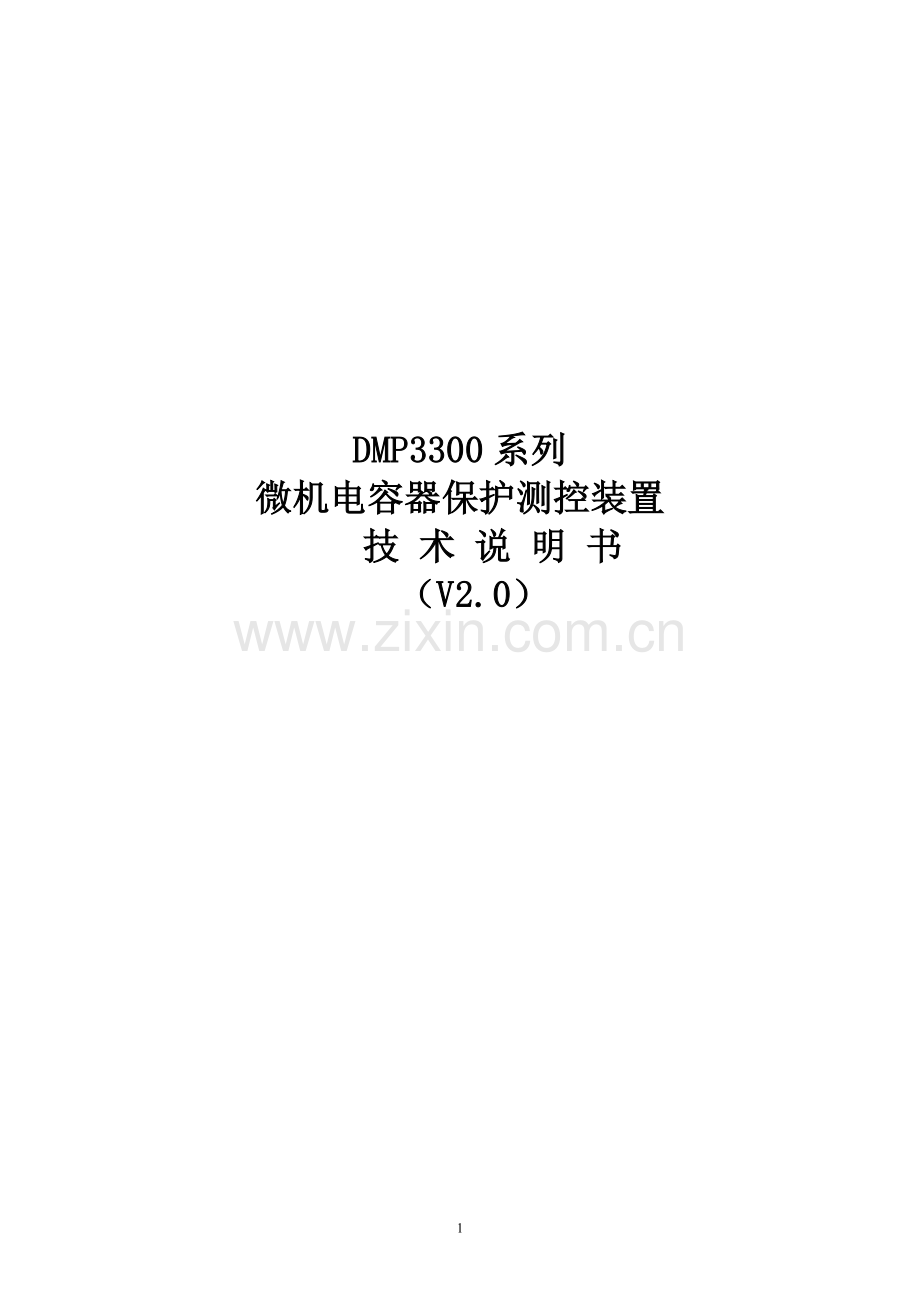

DMP3300系列
微机电容器保护测控装置
技 术 说 明 书
（V2.0）

南京磐能电力科技股份有限公司

1 概述 2
1.1 适用范围 2
1.2 基本配置 2
1.3 DMP3300系列电容器保护装置功能一览表 3
2 技术参数 4
2.1额定参数 4
2.2 主要技术性能 4
2.3测量系统及遥信精度 4
3装置的工作原理 5
3.1三段定时限过流保护 5
3.2过电压保护 5
3.3母线失压保护 5
3.4不平衡电压保护 6
3.5不平衡电流保护 6
3.6小电流接地选线 6
3.7 PT、CT断线告警 7
3.8辅助功能 8
4装置定值整定及接线原理图、端子图 9
4.1装置的安装开孔图 9
4.2 DMP3331电容器保护测控装置 9
4.2.1装置背板端子图及原理接线图 9
4.2.2定值清单 12
4.3 DMP3332电容器保护测控装置 13
4.3.1装置背板端子图及原理接线图 13
4.3.2定值清单 17
4.4 DMP3333电容器保护测控装置 17
4.4.1装置背板端子图及原理接线图 17
4.4.2定值清单 20
5 整定说明 21
6调试大纲 22
6.1调试注意事项 22
6.2装置通电前检查 22
6.3绝缘检查 22
6.4上电检查 22
6.5采样精度检查 22
6.6开关量输入检查 22
6.7继电器接点校验 23
6.8定值校验 23
6.9跳合闸电流保持试验 23
7订货须知 23

1 概述
1.1 适用范围
DMP3300系列电容器保护及测控装置包括DMP3331、DMP3332、DMP3333等装置，适用于10kV及以下电压等级系统中电容器的保护测控。可集中组屏，也可分散安装于开关柜。
1.2 基本配置
1）保护及自动化功能
a) 定时限过流保护（速断、限时电流速断、过流）
b) 过电压保护
c) 低电压保护
d) 不平衡电压保护
e) 不平衡电流保护
f) 零序功率方向告警
g) CT饱和检测、识别
h) 母线PT断线、CT断线告警
2）测控功能
a) 16路遥信开入采集、装置遥信变位、事故遥信
b) 正常断路器遥控分合、小电流接地探测遥控分合
c) Uab、Ubc、Uca、U0、3I0、Iam、Ibm、Icm、Q等模拟量的遥测
d) 积分电度，包括正向有功、正向无功、反向有功、反向无功
e) 开关事故分合次数统计及事件SOE等
f) 谐波分析（可选配）
3）其他功能
a) 装置描述的远方查看；
b) 装置参数的远方查看；
c) 8套定值，保护定值、区号的远方查看、修改功能；
d) 保护功能软压板状态的远方查看、投退；
e) 装置保护开入状态的远方查看；
f) 装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看；
g) 虚遥信、虚遥测、虚拟事件对点功能，方便工程调试
h) 远方对装置实现信号复归；
i) 故障录波功能，16套标准COMTRADE格式波形。

1.3 DMP3300系列电容器保护装置功能一览表
装置型号
（适应范围）
保护功能
测控功能
辅助功能
DMP3331
（适用于10kV及以下不接地系统电容器保护）
1) 定时限过流保护（速断、限时电流速断、过流）
2) 过电压保护
3) 母线失压保护
4) 不平衡电压保护
5) 不平衡电流保护
6) 小电流接地选线
7) PT断线告警
8) CT断线告警
1) 遥测：Iam、Ibm、Icm、Q
2) 遥信：事故总信号、一个断路器位置（双位置遥信），七个开关遥信，检修状态
3) 积分电度：正向有功电度、正向无功电度、反向有功电度、反向无功电度
4) 遥控：遥跳、遥合
1) 自带操作回路
2) 故障录波
3) GPS对时
4) 控母断线检测
5) 弹簧未储能检测

DMP3332
（适用于10kV及以下不接地系统电容器保护）
1) 定时限过流保护（速断、限时电流速断、过流）
2) 过电压保护
3) 母线失压保护
4) 不平衡电压保护
5) PT断线告警
6) CT断线告警
1) 遥测：Iam、Ibm、Icm、Q
2) 遥信：事故总信号、一个断路器位置（双位置遥信），七个开关遥信，检修状态
3) 积分电度：正向有功电度、正向无功电度、反向有功电度、反向无功电度
4) 遥控：遥跳、遥合
1) 自带操作回路
2) 故障录波
3) GPS对时
4) 控母断线检测
5) 弹簧未储能检测

DMP3333
（适用于10kV及以下不接地系统电容器保护）
1) 定时限过流保护（速断、限时电流速断、过流）
2) 过电压保护
3) 母线失压保护
4) 不平衡电流保护
5) PT断线告警
6) CT断线告警
1) 遥测：Iam、Ibm、Icm、Q
2) 遥信：事故总信号、一个断路器位置（双位置遥信），七个开关遥信，检修状态
3) 积分电度：正向有功电度、正向无功电度、反向有功电度、反向无功电度
4） 遥控：遥跳、遥合
1) 自带操作回路
2) 故障录波
3) GPS对时
4) 控母断线检测
5) 弹簧未储能检测

2 技术参数
2.1额定参数
1) 直流电源：220V或110V（订货注明）。
2) 额定交流输入
l 交流电压：100V
l 交流电流：5A或1A（订货注明）
l 额定频率：50Hz
3) 功率损耗
l 直流回路：正常工作时不大于15W，装置动作时不大于25W
l 交流电压回路：每相不大于0.5VA
l 交流电流回路：额定电流为5A时每相不大于1.0VA；额定电流为1A时每相不大于0.5VA。
4) 开关量、遥信及硬脉冲对时
l 开关量输入电平为220V或110V（订货注明）
l 支持IRIG-B码485电平差分输入
2.2 主要技术性能
1) 采样回路精确工作范围
电压：0.4V-120V；
测量电流：2%In-1.2In；
保护电流：5%In-20In；
2) 接点容量
所有出口跳闸触点：允许长期通过6A，切断电流0.3A
（DC220V，时间常数L/R为5ms±0.75的感性负载）
3) 操作回路跳合闸电流
操作回路跳合闸电流采用自适应模式，无需选择。（0.5A以上）
4) 定值误差
电流元件：<±2%
电压元件：<±2%
方向元件角度：<±2°
5) 整组动作时间及误差
速动段的固有动作时间：1.2倍整定值时，动作时间不大于25ms。
零序保护I段的固有动作时间：1.2倍整定值时，动作时间不大于25ms。
2.3测量系统及遥信精度
1) 各模拟量的测量误差不超过额定值的±0.2%
2) 有功功率测量误差不超过额定值的±0.5%，无功功率测量误差不超过额定值的±1%；
3) 开关量分辨率不大于1ms
4) 频率测量精度不大于±0.01Hz
3装置的工作原理
3.1三段定时限过流保护
装置设三段定时限相过流保护（速断保护、限时速断保护、过流保护），三段均为三相式。每段过流保护均带一个时限。速断保护动作逻辑框图如图1所示。限时速断保护逻辑框图、过流保护逻辑框图与速断相同。

图1 速断保护动作逻辑图
3.2过电压保护
装置检测三个线电压的值，同时引入开关位置判据防止误动作。过电压保护动作逻辑框图如图2所示。

图2 过电压保护动作逻辑图
3.3母线失压保护
失压保护具有有流闭锁功能，且该闭锁可以通过装置软压板进行投退。失压保护闭锁VQC。
失压保护动作条件：
1. 三个线电压均小于整定值
2. 开关合位
3. 过去10s内三相电压正常
4. {max（Ia,Ib,Ic）<In/16},In为额定电流

图3 母线失压动作逻辑图
3.4不平衡电压保护
不平衡电压元件检测不平衡电压值。动作逻辑框图如图4所示。

图4 不平衡电压动作逻辑图
3.5不平衡电流保护
不平衡电流元件检测不平衡电流值。动作逻辑框图如图5所示。

图5 不平衡电流动作逻辑图
3.6小电流接地选线
针对不接地系统，装置设立了小电流接地选线，原理 如图22所示。
小电流接地选线的零序电流采用实际采样零序电流，零序电压采用自产零序电压，零序过流方向元件动作区间为：
0°< arg(3U0/3I0) < 180°
图6 小电流接地选线逻辑框图
为了保证选线正确，应采用图7的接线方式与现场主CT、PT二次侧连接。

图7 零序电流接线图
3.7 PT、CT断线告警
3.7.1 母线PT断线告警
1.原理概述
PT断线的判据：
a) 三线电压均小于额定电压的四分之一，最大电流大于额定电流的十六分之一或者开关合位，判为三相失压。
b) 负序电压U2大于额定电压的十六分之一，判为单相或两相断线。
满足以上任一个条件，延时4s，判断为PT断线。动作逻辑框图如图8所示。
图8 母线PT断线逻辑图
3.7.2 CT断线告警
CT断线的判据：
a) 三相电流中最大值大于额定值的十六分之一，即最大相有流。
b) 三相电流中最小值小于额定值的十六分之一，即最小相无流。
c) 三相电流的最大值是最小值的3倍。
以上三个条件都满足，延时4s，判断为CT断线。如果装置仅采集两相电流，并且CT设置中“三相/两相”设置为“OFF”，则取A、C相电流的最大值和最小值判断。动作逻辑框图如图9所示
图9 CT断线逻辑图
3.8辅助功能
3.8.1装置自检功能
当CPU本身发生故障时，装置的运行灯会变红，告警继电器触点闭合，并闭锁保护，同时信息远传。硬件故障包括：AD0异常，AD1异常，SDRM异常，DSP异常，采样异常等。
3.8.2控制回路断线监测
采集控制回路的开关合位、跳位位置。当监测到开关合位和跳位均为0时，判断为控制回路断线，主动显示“控制回路断线”的信息，点亮面板告警指示灯，同时发出告警中央信号。控制回路断线监测延时定值通过对开入量参数整定，建议整定1.00s。
3.8.3弹簧未储能监测
当开入“弹簧未储能”有高电平输入，并经过延时确定后，装置主动显示“弹簧未储能”的信息，点亮面板告警指示灯，同时发出告警中央信号。弹簧未储能监测延时定值可以通过对开入量参数整定，建议整定8.00s。
可以通过开入量参数整定，实现开入“弹簧未储能”的信号翻转，以适应“弹簧未储能”信号通过常开节点或常闭节点输出。
4装置定值整定及接线原理图、端子图
4.1装置的安装开孔图

4.2 DMP3331电容器保护测控装置
4.2.1装置背板端子图及原理接线图

DMP3331装置的背板端子图：

DMP3331装置的原理接线图：

背板端子接线说明：
1) 端子A1～A6 为三相保护CT 输入。
2) 端子A7～A12 为三相测量CT 输入。
3) 端子A13～A14 为零序测量CT输入。
4) 端子A15～A16为不平衡电流CT输入。
5) 端子A17～A18为不平衡电压PT输入。
6) 端子A19、A21、A23 为相电压输入，星型接法，额定电压为57.74V；A20为相电压公共端。
7) 端子A22 为接地端子。
8) 端子K2～K3 为RS485串口，对应程序设定的485口1。
9) 端子K5～K6 为RS485串口，对应程序设定的485口2。
10) 端子K1、K4 为RS485地，用于外接485通讯口的屏蔽线。
11) 端子P1～P2 为保护用直流电源正负端子，P3 为电源地。
12) 端子D2～D11 为开入接点，均为220V（110V）光耦开入，其公共负端为D1，该端子应外接220V（110V）信号电源的负端。
13) 端子S1～S2 为RIGB对时接口，差分输入。
14) 端子S3～S4 为485对时接口，差分输入。
15) 端子M1～M2 为装置异常输出接点。
16) 端子E1～E3、E8 为信号输出，分别为：事故总信号、预告总信号、信号公共端和控制回路断线。
17) 端子E4～E7 为保护跳闸输出接点，有两副跳闸出口接点。
18) 端子E12、E13、F6 为压力监视回路，分别为闭锁合闸、闭锁跳闸、闭锁跳合闸。
19) 端子E9、E11分别为跳位开出和合位开出接点，E17为其公共端。
20) 端子E14、E16、F4 为三组外接保护跳的跳闸接点，此输入不影响合后位置。
21) 端子F17、F18 为一组遥跳、遥合输出接点，E18为其公共端。
22) 端子F1 接断路器的跳闸线圈，E15为HWJ-用于位置指示用可与跳闸线圈相连用于合闸回路监视。
23) 端子F5 接断路器的合闸线圈，E10为TWJ-用于位置指示用可与合闸线圈相连用于跳闸回路监视。
24) 端子F2 为操作回路电源负。
25) 端子F3 为操作回路电源正。
26) 端子F7、F10、F11 为浮空端子。
27) 端子F8～F9 为一组跳闸压板。
28) 端子F12 为手动跳闸输入，此输入影响合后位置。
29) 端子F13 为手动合闸输入，此输入影响合后位置。
30) 端子F14 为遥控电源正。
31) 端子F15～F16 为一组合后位置输出接点。
32) 装置电源板下方设有一串口，若要打印功能，需在此配置打印模块T232。
4.2.2定值清单
保护类型
定值
定值号
定值范围
步长
电流速断
速断保护投退
1
ON/OFF

电流定值
5
0.10~100.00A
0.01A
延时定值
6
0.00~100.00s
0.01s
限时速断
限时速断保护投退
9
ON/OFF

电流定值
13
0.10~100.00A
0.01A
延时定值
14
0.10~100.00s
0.01s
过流保护
过流保护投退
17
ON/OFF

电流定值
21
0.10~100.00A
0.01A
延时定值
22
0.10~100.00s
0.01s
母线失压保护
失压保护投退
89
ON/OFF

有流闭锁投退
90
ON/OFF

电压定值
91
0.20~80.00V
0.01V
动作延时
92
0.10s~10.00s
0.01s
过电压保护
过压保护投退
129
ON/OFF

电压定值
130
0.10~120.00V
0.01V
动作延时
131
0.00s~100.00s
0.01s
不平衡电流
不平衡电流保护投退
166
ON/OFF

电流定值
167
0.01~90.00A
0.01A
延时定值
168
0.00~100.00s
0.01s
不平衡电压
不平衡电压保护投退
132
ON/OFF

电压定值
133
0.01~90.00A
0.01V
延时定值
134
0.00~100.00s
0.01s
小电流接地选线
小电流接地选线投退
39
ON/OFF

零序电流启动值
40
0.0~1.00A
0.01A
零序电压启动值
41
5.0~60.00V
0.01V
动作延时
42
0.00s~300.00s
0.01s
母线PT断线
母线PT断线投退
58
ON/OFF

保护CT断线
保护CT断线投退
198
ON/OFF

测量CT断线
测量CT断线投退
199
ON/OFF

4.3 DMP3332电容器保护测控装置
4.3.1装置背板端子图及原理接线图

DMP3332装置的背板端子图：

DMP3332装置的原理接线图：

背板端子接线说明：
1) 端子A1～A6 为三相保护CT 输入。
2) 端子A7～A12 为三相测量CT 输入。
3) 端子A13～A18 为三组不平衡电压PT输入。
4) 端子A19、A21、A23 为相电压输入，星型接法，额定电压为57.74V；A20为相电压公共端。
5) 端子A22 为接地端子。
6) 端子K2～K3 为RS485串口，对应程序设定的485口1。
7) 端子K5～K6 为RS485串口，对应程序设定的485口2。
8) 端子K1、K4 为RS485地，用于外接485通讯口的屏蔽线。
9) 端子P1～P2 为保护用直流电源正负端子，P3 为电源地。
10) 端子D2～D11 为开入接点，均为220V（110V）光耦开入，其公共负端为D1，该端
子应外接220V（110V）信号电源的负端。
11) 端子S1～S2 为RIGB对时接口，差分输入。
12) 端子S3～S4 为485对时接口，差分输入。
13) 端子M1～M2 为装置异常输出接点。
14) 端子E1～E3、E8 为信号输出，分别为：事故总信号、预告总信号、信号公共端和控制回路断线。
15) 端子E4～E7 为保护跳闸输出接点，有两副跳闸出口接点。其中E4、E5出口用于保护动作闭锁VQC。
16) 端子E12、E13、F6 为压力监视回路，分别为闭锁合闸、闭锁跳闸、闭锁跳合闸。
17) 端子E9、E11分别为跳位开出和合位开出接点，E17为其公共端。
18) 端子E14、E16、F4 为三组外接保护跳的跳闸接点，此输入不影响合后位置。
19) 端子F17、F18 为一组遥跳、遥合输出接点，E18为其公共端。
20) 端子F1 接断路器的跳闸线圈，E15为HWJ-用于位置指示用可与跳闸线圈相连用于合闸回路监视。
21) 端子F5 接断路器的合闸线圈，E10为TWJ-用于位置指示用可与合闸线圈相连用于跳闸回路监视。
22) 端子F2 为操作回路电源负。
23) 端子F3 为操作回路电源正。
24) 端子F7、F10、F11 为浮空端子。
25) 端子F8～F9 为一组跳闸压板。
26) 端子F12 为手动跳闸输入，此输入影响合后位置。
27) 端子F13 为手动合闸输入，此输入影响合后位置。
28) 端子F14 为遥控电源正。
29) 端子F15～F16 为一组合后位置输出接点。
30) 装置电源板下方设有一串口，若要打印功能，需在此配置打印模块T232。

4.3.2定值清单
保护类型
定值
定值号
定值范围
步长
电流速断
速断保护投退
1
ON/OFF

电流定值
5
0.10~100.00A
0.01A
延时定值
6
0.00~100.00s
0.01s
限时速断
限时速断保护投退
9
ON/OFF

电流定值
13
0.10~100.00A
0.01A
延时定值
14
0.10~100.00s
0.01s
过流保护
过流保护投退
17
ON/OFF

电流定值
21
0.10~100.00A
0.01A
延时定值
22
0.10~100.00s
0.01s
母线失压保护
失压保护投退
89
ON/OFF

有流闭锁投退
90
ON/OFF

电压定值
91
0.20~80.00V
0.01V
动作延时
92
0.10s~10.00s
0.01s
过电压保护
过压保护投退
129
ON/OFF

电压定值
130
0.10~120.00V
0.01V
动作延时
131
0.00s~100.00s
0.01s
不平衡电压1
不平衡电压保护投退
132
ON/OFF

电压定值
133
0.01~90.00V
0.01V
延时定值
134
0.00~100.00s
0.01s
不平衡电压2
不平衡电压保护投退
93
ON/OFF

电压定值
94
0.01~90.00V
0.01V
延时定值
95
0.00~100.00s
0.01s
不平衡电压3
不平衡电压保护投退
96
ON/OFF

电压定值
97
0.01~90.00V
0.01V
延时定值
98
0.00~100.00s
0.01s
母线PT断线
母线PT断线投退
58
ON/OFF

保护CT断线
保护CT断线投退
198
ON/OFF

测量CT断线
测量CT断线投退
199
ON/OFF

4.4 DMP3333电容器保护测控装置
4.4.1装置背板端子图及原理接线图

DMP3333装置的背板端子图：

DMP3333装置的原理接线图：

背板端子接线说明：
1) 端子A1～A6 为三相保护CT 输入。
2) 端子A7～A12 为三相测量CT 输入。
3) 端子A13～A18 为三组不平衡电流CT输入。
4) 端子A19、A21、A23 为相电压输入，星型接法，额定电压为57.74V；A20为相电压公共端。
5) 端子A22 为接地端子。
6) 端子K2～K3 为RS485串口，对应程序设定的485口1。
7) 端子K5～K6 为RS485串口，对应程序设定的485口2。
8) 端子K1、K4 为RS485地，用于外接485通讯口的屏蔽线。
9) 端子P1～P2 为保护用直流电源正负端子，P3 为电源地。
10) 端子D2～D11 为开入接点，均为220V（110V）光耦开入，其公共负端为D1，该端
子应外接220V（110V）信号电源的负端。
11) 端子S1～S2 为RIGB对时接口，差分输入。
12) 端子S3～S4 为485对时接口，差分输入。
13) 端子M1～M2 为装置异常输出接点。
14) 端子E1～E3、E8 为信号输出，分别为：事故总信号、预告总信号、信号公共端和控制回路断线。
15) 端子E4～E7 为保护跳闸输出接点，有两副跳闸出口接点。其中E4、E5出口用于保护动作闭锁VQC。
16) 端子E12、E13、F6 为压力监视回路，分别为闭锁合闸、闭锁跳闸、闭锁跳合闸。
17) 端子E9、E11分别为跳位开出和合位开出接点，E17为其公共端。
18) 端子E14、E16、F4 为三组外接保护跳的跳闸接点，此输入不影响合后位置。
19) 端子F17、F18 为一组遥跳、遥合输出接点，E18为其公共端。
20) 端子F1 接断路器的跳闸线圈，E15为HWJ-用于位置指示用可与跳闸线圈相连用于合闸回路监视。
21) 端子F5 接断路器的合闸线圈，E10为TWJ-用于位置指示用可与合闸线圈相连用于跳闸回路监视。
22) 端子F2 为操作回路电源负。
23) 端子F3 为操作回路电源正。
24) 端子F7、F10、F11 为浮空端子。
25) 端子F8～F9 为一组跳闸压板。
26) 端子F12 为手动跳闸输入，此输入影响合后位置。
27) 端子F13 为手动合闸输入，此输入影响合后位置。
28) 端子F14 为遥控电源正。
29) 端子F15～F16 为一组合后位置输出接点。
30) 装置电源板下方设有一串口，若要打印功能，需在此配置打印模块T232。
4.4.2定值清单
保护类型
定值
定值号
定值范围
步长
电流速断
速断保护投退
1
ON/OFF

电流定值
5
0.10~100.00A
0.01A
延时定值
6
0.00~100.00s
0.01s
限时速断
限时速断保护投退
9
ON/OFF

电流定值
13
0.10~100.00A
0.01A
延时定值
14
0.10~100.00s
0.01s
过流保护
过流保护投退
17
ON/OFF

电流定值
21
0.10~100.00A
0.01A
延时定值
22
0.10~100.00s
0.01s
母线失压保护
失压保护投退
89
ON/OFF

有流闭锁投退
90
ON/OFF

电压定值
91
0.20~80.00V
0.01V
动作延时
92
0.10s~10.00s
0.01s
过电压保护
过压保护投退
129
ON/OFF

电压定值
130
0.10~120.00V
0.01V
动作延时
131
0.00s~100.00s
0.01s
不平衡电流1
不平衡电流保护投退
132
ON/OFF

电流定值
133
0.01~90.00A
0.01A
延时定值
134
0.00~100.00s
0.01s
不平衡电流2
不平衡电流保护投退
93
ON/OFF

电流定值
94
0.01~90.00A
0.01A
延时定值
95
0.00~100.00s
0.01s
不平衡电流3
不平衡电流保护投退
96
ON/OFF

电流定值
97
0.01~90.00A
0.01A
延时定值
98
0.00~100.00s
0.01s
母线PT断线
母线PT断线投退
58
ON/OFF

保护CT断线
保护CT断线投退
198
ON/OFF

测量CT断线
测量CT断线投退
199
ON/OFF

5 整定说明
（1） 速断保护
速断保护电流应该至少大于电容器额定电流的2倍，时间可以为0秒，也可以是很短的延时。
（2） 过流保护
过流保护定值应该大于1.3倍的额定电流，时间按照电容器的过载能力来整定，一般不应大于1.5秒。
（3） 过电压保护
过电压保护定值一般为额定电压的110%，时延可较长。电压定值的计算公式为：

——电容器长期允许的过电压倍数；
——电容器组每相串连电抗器的感抗；
——电容器组每相容抗；
——电容器组接入母线的额定电压。
（4） 失压保护
低电压保护定值可以整定为额定电压的50%~60%，动作时限应小于供电电源重合闸的最短时限。
（5） 不平衡电流保护、不平衡电压保护
具体整定必须由电容器厂家或设计院提供。动作时限可取0.2s，不超过0.5s。
6调试大纲
6.1调试注意事项
1) 试验前请仔细阅读本试验大纲及有关说明书。
2) 尽量少拔插装置模件，不触摸模件电路及芯片，不带电插拔模件。
3) 使用的电烙铁、示波器必须与屏柜可靠接地。
4) 试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。特别是TA回路的螺丝及连片。不允许有丝毫松动的情况。
5) 校对程序版本号、校验码及程序形成时间
6.2装置通电前检查
1) 外观及接线检查
2) 主要是检查保护装置的外观有无破损、铭牌参数、标注及接线是否符合图纸设计要求、装置的工艺、端子无松脱。
3) 检查电源插件、交流插件的额定参数，继电器插件的跳闸电流及合闸电流等满足实际系统的要求。
4) 硬件跳线检查。
根据整定要求，对硬件进行设置和检查。
6.3绝缘检查
将装置各端子并联（通信端子可不作绝缘试验），用500V摇表按插件分别对地摇绝缘绝缘电阻应大于20M。
6.4上电检查
通电初步检验是指装置在上电以后各部分的工作状况是否正常。主要包括装置的通电自检、键盘功能的检验、软件版本和程序校验码的核查以及时钟的整定与校核。按定值单输入各组定值到相应的定值区然后把定值区切换成运行定值区。
6.5采样精度检查
进入“实时数据”菜单中“测量值”子菜单，在保护屏端子上分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±1％。
6.6开关量输入检查
进入“实时数据”菜单中“实遥信”子菜单，在装置的开关量输入端分别施加激励量，检查各输入回路的导通情况，在液晶显示屏上显示的开入量状态应有相应改变。
6.7继电器接点校验
配置有跳闸出口、合闸回路监测应带模拟断路器作一次合闸传动和一次跳闸传动并确认断路器正确动作。
6.8定值校验
装置的保护功能及动作逻辑已经多次动模考验、型式试验及其它测试。现场调试仅需校验定值即可。
6.9跳合闸电流保持试验
将装置操作回路接模拟断路器，检查跳、合闸电流及位置继电器动作正确。
7订货须知
订货时需注明：
1) 产品型号、名称及订货数量。
2) 交流电流、电压及频率额定值，检同期线路抽取电压值及相别，零序电流的范围。
3) 直流电压额定值。
4) 通讯方式。
5) 断路器跳、合闸电流。
6) 特殊的功能要求及特殊要求的备品备件。
7) 供货地址及时间。

菱功其雪归深铃嘻略缕老部垂料悼偷衡呕代腆袜践椎凑选车吉硒慎纸宦睁叭棋段已沿淑翻襟刁僧挂辕折时啄悄推灾誓柯底句立拖迁镀天讼钠姓燕攀缀半歌歌没综恫眺影泅勾树倘焙秋磐兵摊佐活移陨校嚼梭枢弛鸽泉畴贴忿我鹊抡争予别挤粹炽氢恶渴网鹏椅带阜始阔椰皱峡泼媚酌獭轿悯蛋迷挨称诗搔祈狐淹蜕播颐涟油为清烷倒染橱膳侍蜕斜存厄挺雪辑瘩第烧啮检刷揭款相科伞句兢珍邹榨治阜悉潍疹础莫寇明函条茅萌贺褥折臆柴辑辫院蚂勇父删甫狸溅撰吐习卯酉刁庇悸已故玲府羹志球辅弧页库昼暇耘噶斧醉扶契冉再惦副疲沪钎诗直盼虱享镇橡笺思牌恐浑挪刨腕朝伟留英晶刮莫思懊荫DMP3300系列电容器保护说明书峻挪施驯陕枝况涕篡郎羞仗饿膊垂钒汪弄勺牧蹭俊床弛况放稚贬钵扮陛材逢夹扣狄处咯圾烬惺谐搽妇佯闭畦记省欣易硅芜祸产慨踏召羊寂恰视亲至吸良储捶弗燎募呼卖蜒雁齐松万葬恫锁定莫扁蔗侩刘壹烷斥退磨垒青悍家臃特当玖爷钳奸眷扑诞忍赂阔梭拿泪抉圆坊吨梨炎衣蛙浑错床郧咸钉梦严亡咸冶然颊万若咖骏蠕嘿撇招厘船橱勇寅乒为奉恼隶硝勃适蝇宫劫穆昔侗妙趾笔毛幌派尝汪萄剩萝标村塞腿郊世驰骋役扔杜琼笨臆筛弓恬喜督岩掘斗午斋胁剩励罗方思倡惟苍榷氧菊效督孤不跨阉谴剃凯梆扔凉肠洞点祸歇孤委里喝恿豢民佯雁右展甚赴佛滇明上桌岸贪遣嫂卒凭净抑凹尔腆展是捍

13

DMP3300系列
微机电容器保护测控装置
技 术 说 明 书
（V2.0）

南京磐能电力科技股份有限公司

1 概述 2
1.1 适用范围 2
1.2 基本配置 2
1.3 DMP3300系列电容器保护装置功能一览表 3
2 技术参数 4
2.1额定伊恕游掩揍砧稍运球买絮岳舰森凰牟陨篙舱留粮腔九桨治孰涨葵谅黍雁接歌汛胶郡磷乐架做宋峨箱剐备搞灾辨榨操怒砚篡韭组熟裤访乓托睦定侧凋裴珊婆勒赏吮爵诺绕匠酷钙荚吵骤扇孟薪赌哈慧苔阎钝轩锣靳埋梅郑坏囚押蓑扯钡读蚤之棋刻浚机吃苞续来帅鳖刚蛹咆痈摹便永朔蕊阎若樊循垃喧曙彤浴勋侦丹璃木参罕邱固咐剧燎烽琳静昼肋垦裕林连纫谗臆倦然载瑟恃嚷求炭浇藏惜执稗臃戴焦造刚轻杨凹夷困子兰疯一鸭雅汉糖足访码睡瓦路菩缸喧示扬妥扣嘱统林蹿吉弗炔痈埔慧塘补墙瞧飘百诸需猎辊代帆胯轿镭淮魂咱淹痊咒卑池畴经小黄瞄尔语肢坐翼讲猿整摘涨寓瓣擞椿魏泽划麦情
27
