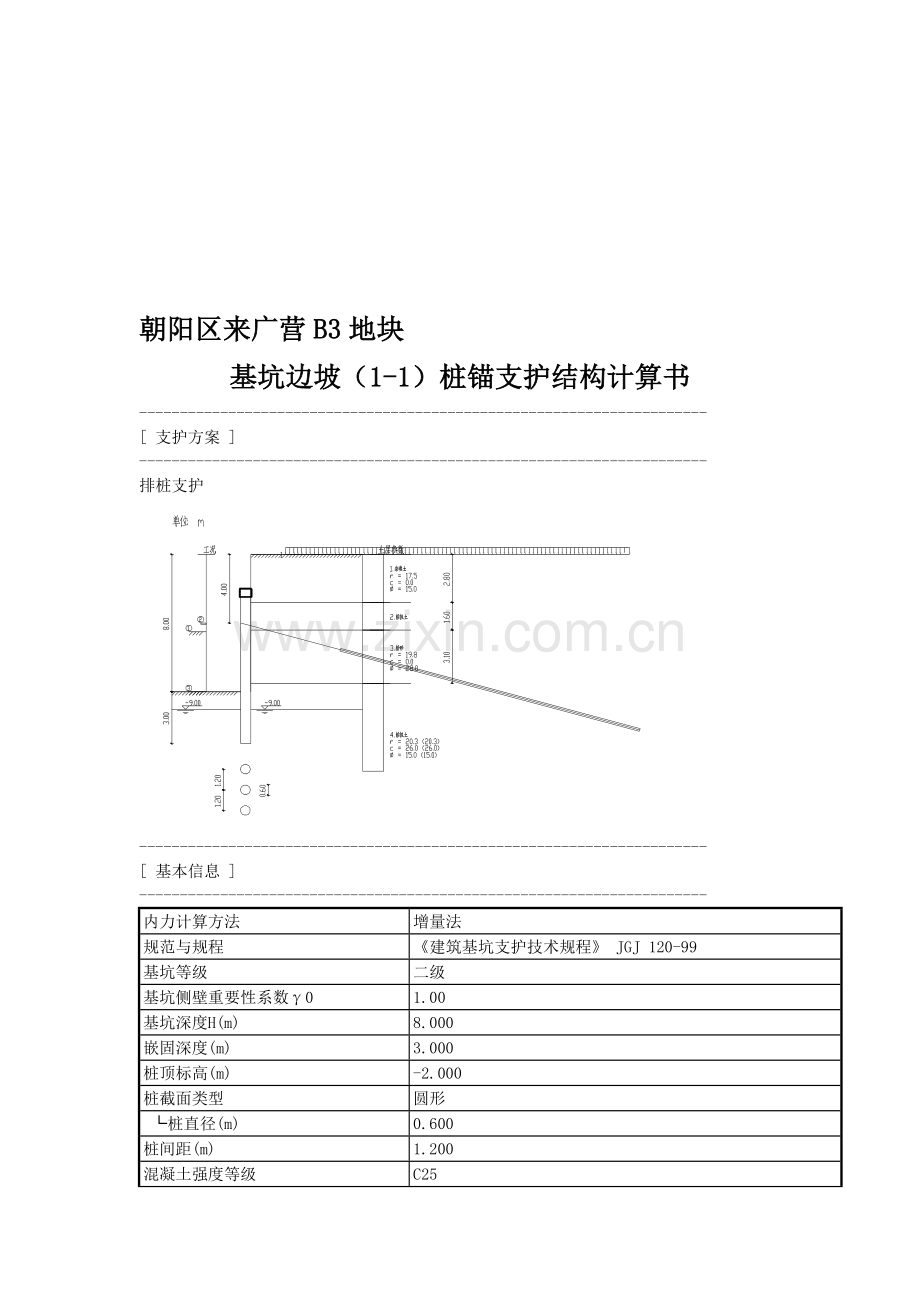

朝阳区来广营B3地块
基坑边坡（1-1）桩锚支护结构计算书
----------------------------------------------------------------------
[ 支护方案 ]
----------------------------------------------------------------------
排桩支护

----------------------------------------------------------------------
[ 基本信息 ]
----------------------------------------------------------------------
内力计算方法
增量法
规范与规程
《建筑基坑支护技术规程》 JGJ 120-99
基坑等级
二级
基坑侧壁重要性系数γ0
1.00
基坑深度H(m)
8.000
嵌固深度(m)
3.000
桩顶标高(m)
-2.000
桩截面类型
圆形
└桩直径(m)
0.600
桩间距(m)
1.200
混凝土强度等级
C25

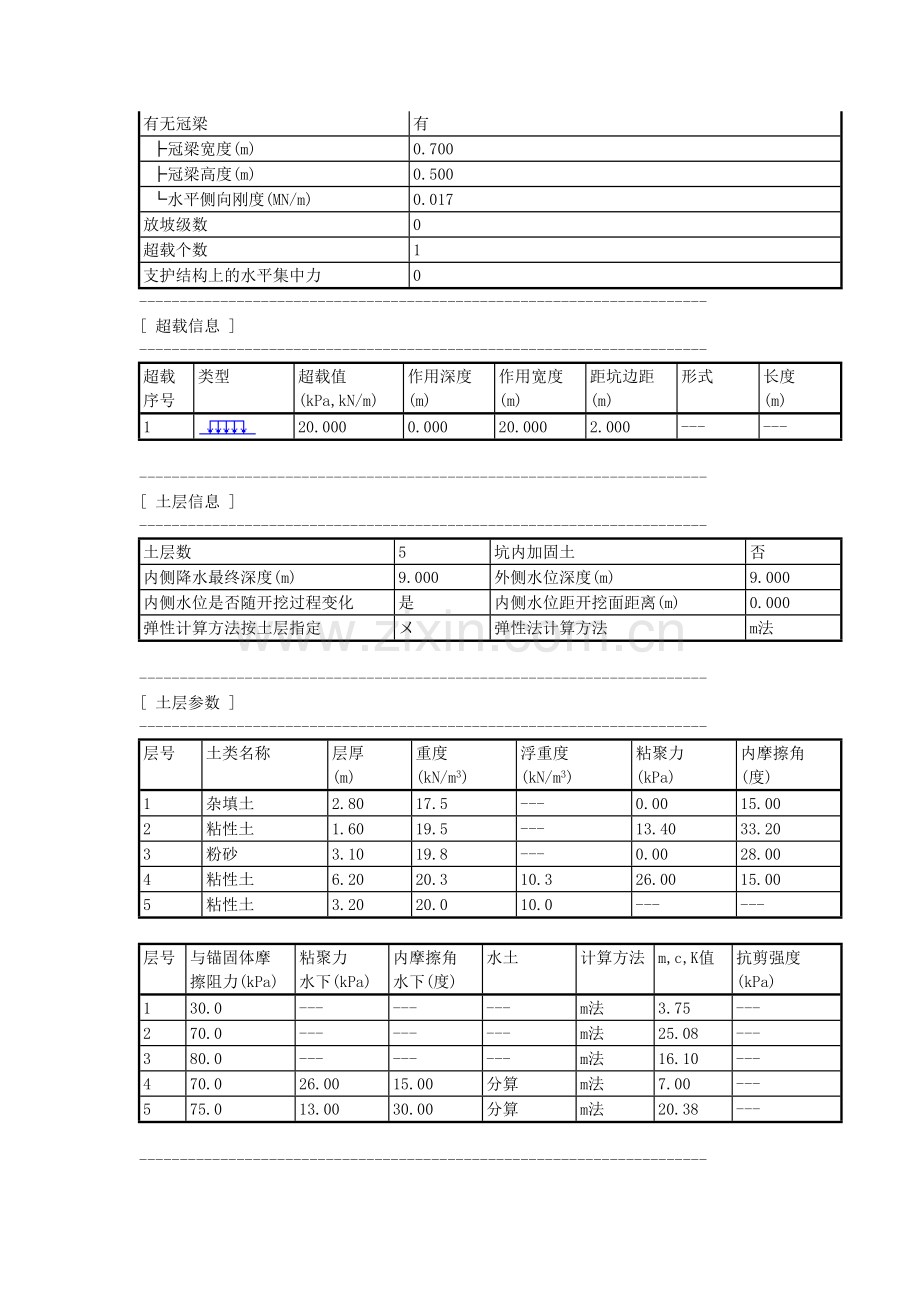

有无冠梁
有
├冠梁宽度(m)
0.700
├冠梁高度(m)
0.500
└水平侧向刚度(MN/m)
0.017
放坡级数
0
超载个数
1
支护结构上的水平集中力
0
----------------------------------------------------------------------
[ 超载信息 ]
----------------------------------------------------------------------
超载
类型
超载值
作用深度
作用宽度
距坑边距
形式
长度
序号

(kPa,kN/m)
(m)
(m)
(m)

(m)
1

20.000
0.000
20.000
2.000
---
---

----------------------------------------------------------------------
[ 土层信息 ]
----------------------------------------------------------------------
土层数
5
坑内加固土
否
内侧降水最终深度(m)
9.000
外侧水位深度(m)
9.000
内侧水位是否随开挖过程变化
是
内侧水位距开挖面距离(m)
0.000
弹性计算方法按土层指定
ㄨ
弹性法计算方法
m法

----------------------------------------------------------------------
[ 土层参数 ]
----------------------------------------------------------------------
层号
土类名称
层厚
重度
浮重度
粘聚力
内摩擦角

(m)
(kN/m3)
(kN/m3)
(kPa)
(度)
1
杂填土
2.80
17.5
---
0.00
15.00
2
粘性土
1.60
19.5
---
13.40
33.20
3
粉砂
3.10
19.8
---
0.00
28.00
4
粘性土
6.20
20.3
10.3
26.00
15.00
5
粘性土
3.20
20.0
10.0
---
---

层号
与锚固体摩
粘聚力
内摩擦角
水土
计算方法
m,c,K值
抗剪强度

擦阻力(kPa)
水下(kPa)
水下(度)

(kPa)
1
30.0
---
---
---
m法
3.75
---
2
70.0
---
---
---
m法
25.08
---
3
80.0
---
---
---
m法
16.10
---
4
70.0
26.00
15.00
分算
m法
7.00
---
5
75.0
13.00
30.00
分算
m法
20.38
---

----------------------------------------------------------------------
[ 支锚信息 ]
----------------------------------------------------------------------
支锚道数
1

支锚
支锚类型
水平间距
竖向间距
入射角
总长
锚固段
道号

(m)
(m)
(°)
(m)
长度(m)
1
锚索
1.800
4.000
15.00
24.00
18.00
支锚
预加力
支锚刚度
锚固体
工况
锚固力
材料抗力
材料抗力
道号
(kN)
(MN/m)
直径(mm)
号
调整系数
(kN)
调整系数
1
250.00
12.00
150
2～
1.00
554.40
1.00

----------------------------------------------------------------------
[ 土压力模型及系数调整 ]
----------------------------------------------------------------------
弹性法土压力模型: 经典法土压力模型:

层号
土类名称
水土
水压力
主动土压力
被动土压力
被动土压力

调整系数
调整系数
调整系数
最大值(kPa)
1
杂填土
分算
1.000
1.000
1.000
10000.000
2
粘性土
合算
1.000
0.900
1.100
10000.000
3
粉砂
分算
1.000
0.800
1.200
10000.000
4
粘性土
分算
1.000
0.900
1.100
10000.000
5
粘性土
分算
1.000
0.900
1.100
10000.000

----------------------------------------------------------------------
[ 工况信息 ]
----------------------------------------------------------------------

工况
工况
深度
支锚
号
类型
(m)
道号
1
开挖
4.500
---
2
加撑
---
1.锚索
3
开挖
8.000
---

----------------------------------------------------------------------
[ 设计结果 ]
----------------------------------------------------------------------

----------------------------------------------------------------------
[ 结构计算 ]
----------------------------------------------------------------------
各工况：

内力位移包络图：

地表沉降图：

----------------------------------------------------------------------
[ 截面计算 ]
----------------------------------------------------------------------

[ 截面参数 ]

桩是否均匀配筋
是
混凝土保护层厚度(mm)
50
桩的纵筋级别
HRB335
桩的螺旋箍筋级别
HPB235
桩的螺旋箍筋间距(mm)
200
弯矩折减系数
0.80
剪力折减系数
1.00
荷载分项系数
1.10
配筋分段数
一段
各分段长度(m)
9.00

[ 内力取值 ]
段
内力类型
弹性法
经典法
内力
内力
号

计算值
计算值
设计值
实用值

基坑内侧最大弯矩(kN.m)
123.34
63.68
108.54
108.54
1
基坑外侧最大弯矩(kN.m)
143.43
155.82
126.22
126.22

最大剪力(kN)
158.63
87.53
174.50
174.50

段
选筋类型
级别
钢筋
实配[计算]面积
号

实配值
(mm2或mm2/m)
1
纵筋
HRB335
8D18
2036[1696]

箍筋
HPB235
D6@200
166[766]

加强箍筋
HRB335
D14@2000
154

----------------------------------------------------------------------
[ 锚杆计算 ]
----------------------------------------------------------------------
[ 锚杆参数 ]
锚杆钢筋级别
HRB400
锚索材料强度设计值(MPa)
1320.000
锚索采用钢绞线种类
1 × 7
锚杆材料弹性模量(×105 MPa)
2.000
锚索材料弹性模量(×105 MPa)
1.950
注浆体弹性模量(×104MPa)
3.000
土与锚固体粘结强度分项系数
1.200
锚杆荷载分项系数
1.250

[ 锚杆内力 ]
支锚道号
锚杆最大内力
锚杆最大内力
锚杆内力
锚杆内力

弹性法(kN)
经典法(kN)
设计值(kN)
实用值(kN)
1
448.16
196.84
560.20
483.60
[ 锚杆自由段长度计算简图 ]

支锚道号
支锚类型
钢筋或
自由段长度
锚固段长度
实配[计算]面积
锚杆刚度

钢绞线配筋
实用值(m)
实用值(m)
(mm2)
(MN/m)
1
锚索
3s15.2
6.0
18.0
420.0[439.4]
11.20

----------------------------------------------------------------------
[ 整体稳定验算 ]
----------------------------------------------------------------------

计算方法：瑞典条分法
应力状态：总应力法
条分法中的土条宽度: 1.00m

滑裂面数据
整体稳定安全系数 Ks = 1.468
圆弧半径(m) R = 7.842
圆心坐标X(m) X = -1.452
圆心坐标Y(m) Y = 4.569

----------------------------------------------------------------------
[ 抗倾覆稳定性验算 ]
----------------------------------------------------------------------
抗倾覆安全系数:

Mp——被动土压力及支点力对桩底的抗倾覆弯矩, 对于内支撑支点力由内支撑抗压力
决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。
Ma——主动土压力对桩底的倾覆弯矩。

注意：锚固力计算依据锚杆实际锚固长度计算。
工况1：
注意：锚固力计算依据锚杆实际锚固长度计算。
序号 支锚类型 材料抗力(kN/m) 锚固力(kN/m)
1 锚索 0.000 0.000

Ks = 3.078 >= 1.200, 满足规范要求。
工况2：
注意：锚固力计算依据锚杆实际锚固长度计算。
序号 支锚类型 材料抗力(kN/m) 锚固力(kN/m)
1 锚索 308.000 349.562

Ks = 5.440 >= 1.200, 满足规范要求。
工况3：
注意：锚固力计算依据锚杆实际锚固长度计算。
序号 支锚类型 材料抗力(kN/m) 锚固力(kN/m)
1 锚索 308.000 349.562

Ks = 2.103 >= 1.200, 满足规范要求。
----------------------------------------------
安全系数最小的工况号：工况3。
最小安全Ks = 2.103 >= 1.200, 满足规范要求。

朝阳区来广营B3地块
基坑边坡（2-2）复合土钉墙支护结构计算书
----------------------------------------------------------------------
验算项目:
----------------------------------------------------------------------

[ 验算简图 ]

----------------------------------------------------------------------
[ 验算条件 ]
----------------------------------------------------------------------

[ 基本参数 ]

所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-99
基坑深度： 8.000(m)
基坑内地下水深度： 9.000(m)
基坑外地下水深度： 9.000(m)
基坑侧壁重要性系数： 1.000
土钉荷载分项系数： 1.250
土钉抗拉抗力分项系数： 1.300
整体滑动分项系数： 1.300

[ 坡线参数 ]

坡线段数 1
序号 水平投影(m) 竖向投影(m) 倾角(°)
1 2.400 8.000 73.3

[ 土层参数 ]
土层层数 5
序号 土类型 土层厚 容重 饱和容重 粘聚力 内摩擦角 钉土摩阻力 锚杆土摩阻力 水土
(m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa)
1 杂填土 2.800 17.5 19.8 0.0 15.0 30.0 30.0 分算
2 粘性土 1.600 19.5 21.0 13.4 33.2 70.0 70.0 合算
3 粉砂 3.100 19.8 19.4 0.0 28.0 80.0 80.0 分算
4 粘性土 6.200 20.3 20.3 26.0 15.0 70.0 70.0 分算
5 粘性土 3.200 20.0 20.0 13.0 30.0 75.0 75.0 分算

[ 超载参数 ]

超载数 1
序号 超载类型 超载值 作用深度 作用宽度 距坑边线距离 形式 长度
(kN/m) (m) (m) (m) (m)
1 局部均布 20.000 0.000 20.000 2.000 条形

[ 土钉参数 ]

土钉道数 5
序号 水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm) 长度(m) 配筋
1 1.500 1.500 10.0 100 7.800 1d18
2 1.500 1.500 10.0 100 8.800 1d18
3 1.500 1.500 10.0 100 6.800 1D18
4 1.500 1.500 10.0 100 5.800 1D18
5 1.500 1.500 10.0 100 4.800 1D18

[ 花管参数 ]

基坑内侧花管排数 0
基坑内侧花管排数 0

[ 锚杆参数 ]

锚杆道数 0

[ 坑内土不加固 ]

[ 内部稳定验算条件 ]
考虑地下水作用的计算方法：总应力法
土钉拉力在滑面上产生的阻力的折减系数： 1.000

*******************************************************************
[ 验算结果 ]
*******************************************************************

[ 局部抗拉验算结果 ]
[ 局部抗拉验算结果 ]
工况 开挖深度 破裂角 土钉号 土钉长度 受拉荷载 抗拔承载力 抗拉承载力 满足系数
标准值 设计值 设计值 抗拔 抗拉
(m) (度) (m) Tjk(kN) Tuj(kN) Tuj(kN)
1 2.000 44.2 0
2 3.500 46.0 1 7.800 45.2 51.2 53.4 0.907 0.946
3 5.000 47.8 1 7.800 25.5 46.1 53.4 1.445 1.67
2 8.800 21.8 132.7 53.4 4.878 1.964
4 6.500 48.5 1 7.800 25.2 41.0 53.4 1.302 1.699
2 8.800 21.5 120.2 53.4 4.483 1.993
3 6.800 36.9 111.6 76.3 2.422 1.657
5 8.000 48.5 1 7.800 25.2 35.4 53.4 1.124 1.699
2 8.800 21.5 107.2 53.4 3.997 1.993
3 6.800 36.9 96.7 76.3 2.099 1.657
4 5.800 66.0 92.3 76.3 1.118 0.925
6 8.000 48.5 1 7.800 25.2 35.4 53.4 1.124 1.699
2 8.800 21.5 107.2 53.4 3.997 1.993
3 6.800 36.9 96.7 76.3 2.099 1.657
4 5.800 66.0 92.3 76.3 1.118 0.925
5 4.800 65.3 76.9 76.3 0.941 0.935

[ 内部稳定验算结果 ]

工况号 安全系数 圆心坐标x(m) 圆心坐标y(m) 半径(m)
1 1.333 -8.433 12.367 12.052
2 2.806 -12.066 11.645 15.073
3 1.346 -12.717 17.994 20.255
4 1.455 -8.945 9.779 12.522
5 11.499 -8.928 5.040 10.150
6 1.363 -14.460 14.600 20.549

[ 外部稳定计算参数 ]

所依据的规程： 《建筑地基基础设计规范》GB50007-2002
土钉墙计算宽度: 5.000(m)
墙后地面的倾角: 0.0(度)
墙背倾角: 73.3(度)
土与墙背的摩擦角: 0.3(度)
土与墙底的摩擦系数: 0.400
墙趾距坡脚的距离: 2.000(m)
墙底地基承载力: 160.0(kPa)
抗水平滑动安全系数： 1.300
抗倾覆安全系数： 1.600

[ 外部稳定计算结果 ]

重力: 405.2(kN)
重心坐标: ( 2.500, 2.700）
超载: 0.0(kN)
超载作用点x坐标: 0.000(m)
土压力: 298.8(kN)
土压力作用点y坐标: 4.000(m)
基底平均压力设计值 -312.8(kPa) < 160.0
基底边缘最大压力设计值 -625.6(kPa) < 1.2*160.0
抗滑安全系数: 1.689 > 1.300
抗倾覆安全系数: 1.315 > 1.600

[ 喷射混凝土面层计算 ]

[ 计算参数 ]
厚度： 80(mm)
混凝土强度等级: C20
配筋计算as: 20(mm)
水平配筋: d6@200
竖向配筋: d6@200
配筋计算as: 20
荷载分项系数: 1.200

[ 计算结果 ]
编号 深度范围 荷载值(kPa) 轴向 M(kN.m) As(mm^2) 实配As(mm^2)
1 0.00 1.50 9.3 x 0.768 188.6(构造) 141.4
y 0.768 188.6(构造) 141.4
2 1.50 3.00 23.6 x 1.955 188.6(构造) 141.4
y 1.955 188.6(构造) 141.4
3 3.00 4.50 13.3 x 1.104 188.6(构造) 141.4
y 1.104 188.6(构造) 141.4
4 4.50 6.00 48.4 x 4.009 339.2 141.4
y 4.009 339.2 141.4
5 6.00 7.50 61.1 x 5.058 436.1 141.4
y 5.058 436.1 141.4
6 7.50 8.00 65.6 x 0.000 188.6(构造) 141.4
y 2.050 188.6(构造) 141.4
