法兰标准、螺纹接头培训.doc

法兰标准、螺纹接头
（相关内容培训）

一、 JB、GB部分法兰标准
标准类别
代号及名称
压力等级（范围）MPa
公称通径
密封面型式
标记示例
机械部
JB
JB/T82.1-94凸面对焊钢制管法兰

0.25//0.6//1.0//1.6//2.5//4.0
例：DN300
凸面
法兰 300-10 JB/T82.1-94
法兰 300-10(系列1) JB/T82.1-94
JB/T82.2-94凹凸面对焊钢制管法兰

4.0//6.3//10.0//16.0//20.0
例：DN300
A型 凸面
B型 凹面
法兰 300-40A JB/T82.2-94
法兰 300-40B(系列1) JB/T82.2-94
JB/T82.3-94榫槽面对焊钢制管法兰

4.0//6.3//10.0
例：DN300
C型 榫面
D型 槽面
法兰 300-40C JB/T82.3-94
法兰 300-40D(系列1) JB/T82.3-94
JB/T82.4-94环连接面对焊钢制管法兰

6.3//10.0//16.0//20.0
例：DN300
环连接面
法兰 300-100 JB/T82.4-94
法兰 300-100(系列1) JB/T82.4-94
JB82-59 对焊法兰
2.5~25 kgf/cm2 （ Pg ）
Dg =100
突面
突面法兰 Pg25Dg100JB82-59
凸面法兰 Pg40Dg100JB82-59
40~200 kgf/cm2
凸凹面
国 家
GB
GB/T9115.1-2000平面、突面对焊钢制管法兰
（代替GB/T9115.1~9115.16-88）
0.6//1.0//1.6//2.0//2.5//4.0

例：DN100
FF 平面
法兰 DN100-PN25 FF（系列II）
GB/T 9115.1-2000
0.25//0.6//1.0//1.6//2.0//2.5//4.0//5.0//6.3
//10.0//11.0//15.0//16.0//26.0//42.0
例：DN80
RF 突面
法兰 DN80-PN25RF（系列II）
GB/T 9115.1-2000
GB/T9115.2-2000凹凸面对焊钢制管法兰
（代替GB/T9115.17~9115.23-88）
1.6//2.5//4.0//5.0//6.3//10.0//11.0//15.0//16.0
//26.0
例：DN80
M 凸面
F 凹面
法兰DN80-PN40 M GB9115.2-2000
法兰DN80-PN50 F GB9115.2-2000
GB/T9115.3-2000榫槽面对焊钢制管法兰
（代替GB/T9115.24~9115.30-88）
1.6//2.5//4.0//5.0//6.3//10.0//11.0//15.0//16.0
//26.0
例：DN80
T 榫面
G 槽面
法兰DN80-PN40 T GB9115.3-2000
法兰DN80-PN50 G GB9115.3-2000
GB/T9115.4-2000环连接面对焊钢制管法兰
（代替GB/T9115.31~9115.36-88）
2.0//5.0//11.0//15.0//26.0//42.0
例：DN80
RJ
环连接面
法兰 DN80-PN50 RJ
GB9115.4-2000
GB/T9119-2000平面、突面板式平焊钢制管法兰
（代替GB/T9119.1~9119.10-1998）
0.25//0.6//1.0//1.6//2.5//4.0
例：DN100
FF 平面
法兰 DN100-PN25 FF GB/T9119-2000
0.25//0.6//1.0//1.6//2.5//4.0
RF 突面
法兰 DN100-PN25 RF GB/T9119-2000
注：1、JB标准示例中系列1法兰连接尺寸与国标及德国法兰标准尺寸互换，系列2尺寸与原机械部标准尺寸互换，系列2不标记。
2、JB82-59 已被JB/T82.1~82.4代替。
3、GB标准示例中“系列Ⅱ”为配用米制管代号，配用英制管不标记。

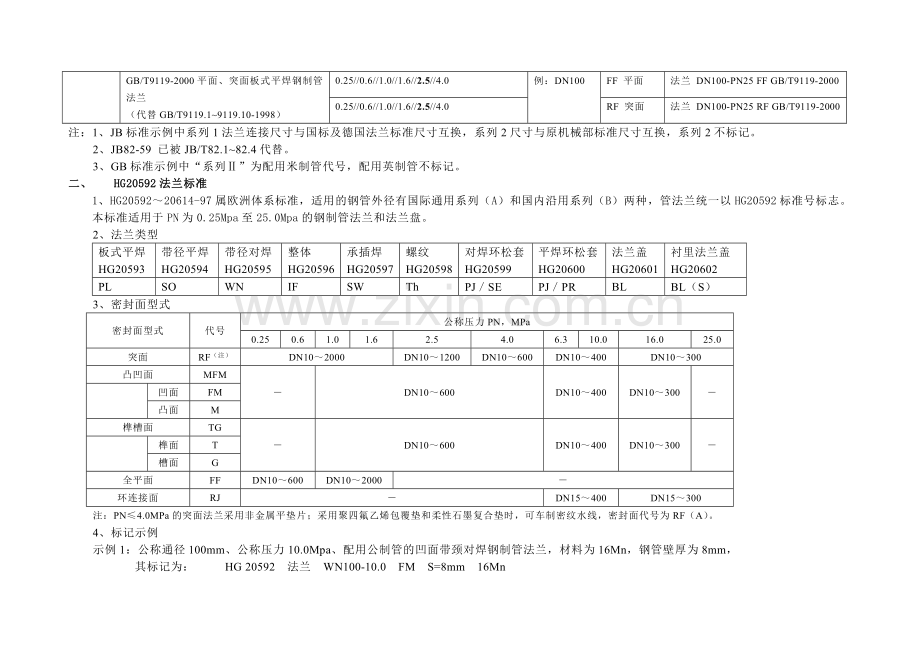

二、 HG20592法兰标准
1、HG20592～20614-97属欧洲体系标准，适用的钢管外径有国际通用系列（A）和国内沿用系列（B）两种，管法兰统一以HG20592标准号标志。
本标准适用于PN为0.25Mpa至25.0Mpa的钢制管法兰和法兰盘。
2、法兰类型
板式平焊
HG20593
带径平焊
HG20594
带径对焊
HG20595
整体
HG20596
承插焊
HG20597
螺纹
HG20598
对焊环松套
HG20599
平焊环松套
HG20600
法兰盖
HG20601
衬里法兰盖
HG20602
PL
SO
WN
IF
SW
Th
PJ／SE
PJ／PR
BL
BL（S）
3、密封面型式
密封面型式
代号
公称压力PN，MPa
0.25
0.6
1.0
1.6
2.5
4.0
6.3
10.0
16.0
25.0
突面
RF（注）
DN10～2000
DN10～1200
DN10～600
DN10～400
DN10～300
凸凹面
MFM
―
DN10～600
DN10～400
DN10～300
―

凹面
FM
凸面
M
榫槽面
TG
―
DN10～600
DN10～400
DN10～300
―

榫面
T
槽面
G
全平面
FF
DN10～600
DN10～2000
―
环连接面
RJ
―
DN15～400
DN15～300
注：PN≤4.0MPa的突面法兰采用非金属平垫片；采用聚四氟乙烯包覆垫和柔性石墨复合垫时，可车制密纹水线，密封面代号为RF（A）。
4、标记示例
示例1：公称通径100mm、公称压力10.0Mpa、配用公制管的凹面带颈对焊钢制管法兰，材料为16Mn，钢管壁厚为8mm，
其标记为： HG 20592 法兰 WN100-10.0 FM S=8mm 16Mn
示例2：公称通径150mm、公称压力16.0Mpa、配用英制管的环连接面带颈对焊钢制管法兰，材料为16 Mn，钢管壁厚为10mm，
其标记为： HG 20592 法兰 WN150（A）-16.0 RJ S=10mm 16Mn
（带颈对焊法兰、对焊环松套法兰应标注钢管壁厚）
三、 HG20615法兰标准
1、 HG20615～HG20635-97属美洲体系标准，适用于国际通用系列的钢管外径尺寸，管法兰标准号统一标记为HG20615，并适用于公称压力PN为2.0Mpa (Class150)至42.0Mpa（Class2500）的钢制管法兰和法兰盖。
2、 法兰类型
带颈平焊法兰
HG20616
带颈对焊法兰
HG20617
整体法兰
HG20618
承插焊法兰
HG20619
螺纹法兰
HG20620
对焊环松套法兰
HG20621
法兰盖
HG20622
SO
WN
IF
SW
Th
LF／SE
BL
3、 密封面型式
密封面型式
代号
公称压力PN，MPa(Class)
2.0
(Class150)
5.0
(Class300)
11.0
(Class600)
15.0
(Class900)
26.0
(Class1500)
42.0
(Class2500)
突面
RF注
DN15~1500
DN15~900
DN15~600
DN15~300
全平面
FF
DN15~600
―
环连接面
RJ
DN25~600
DN15~600
DN15~300
凹凸面
MFM
―
DN15~600
DN15~300
榫槽面
TG
―
DN15~600
DN15~300
注：注：PN≤5.0MPa的突面法兰采用非金属平垫片、聚四氟乙烯包覆垫和柔性石墨复合垫时，可车制密纹水线，密封面代号为RF（A）。
4、 标记示例
示例1：公称通径100mm、公称压为11.0MPa的凸面带颈对焊钢制管法兰，材料为16Mn，钢管壁厚表号Sch80，
其标记为： HG20615 法兰 WN100-11.0 M Sch80 16Mn
示例2：公称通径500mm，公称压力2.0MPa的全平面整体钢制管法兰，材料为WCB，密封面表面粗糙度为Ra0.8~1.6
其标记为： HG20615 法兰 IF500-2.0 FF WCB Ra0.8~1.6
5、 HG5001~HG5028-58
HG20592~HG20635-97已代替HG5001~HG5028-58。
平焊法兰HG5010-58 标注示例1： 公称压力Pg=10公斤／厘米2 ，公称直径Dg=100毫米，
标记为： 法兰Pg10Dg100HG5010-58
凸凹面对焊法兰HG5016-58 标注示例2： 公称压力Pg=40公斤／厘米2 ，公称直径Dg=100毫米的凸面对焊法兰HG5016-58，
标记为： 凸面法兰Pg40Dg100HG5016-58

四、 SH法兰标准
1、 SH3406-96 《石油化工钢制管法兰》代替SH3406-92。
2、 法兰连接型式及密封型式代号
连接型式
代号
对焊
WN
承插焊
SW
平焊
SO
螺纹
PT
松套
LJ
法兰盖
不标注
密封面型式
代号
凸台面
RF
全平面
FF
凹凸面
MF（凹面为LF，凸面为LM）
椎槽面
TG（槽面为GF，榫面为TF）
环槽面
RJ或环号（R11～R79）
3、 标记示例
公称直径100mm，公称压力5.0MPa，材料为20号钢，管子表号为SCH40的对焊凹面法兰为：
SH3406 法兰 PN5.0、DN100、WN／LF－SCH40-20
五、 ASME B16.5法兰标准
1、 ASME B16.5《管法兰和法兰管件》是一项美国国家标准。1988年其标准代号为ANSI B16.5，1996年后为ASME B16.5。
2、 法兰型式有：平焊法兰、对焊法兰、承插焊法兰、活套法兰、法兰盖、螺纹式法兰。
3、压力范围与密封面型式
密封面型
压力（额定值）等级 psi
150
300
400
600
900
1500
2500
突面
0.06 in.
1/2～24
－
0.25 in.
－
1/2～24
1/2～12
垫环连接面
1～24
1/2～24
1/2～12
凸凹面
－
1/2～24
1/2～12
榫槽面
－
1/2～24
1/2～12
平面法兰
1～24
－
注： ① 未列入小凸凹面及小榫槽面两种密封面型式
② 以上为常规提供范围，特殊要求可以提供150磅级、300磅级的凸凹面、榫槽面法兰及该压力等级的突面高度为0.25 in的突法兰、任何级别的平面法兰。
4、法兰标记内容：材料、额定值等级、标准代号、规格、（垫环连接法兰标记垫环号），密封面型式。
ASME B16.5 NPS1 －150磅级 Ｒ15垫环连接面法兰
六、 伴热接头、排污口、符号的辨别

1、伴热接头：
规格
牙型角
螺距或每英寸牙数
中径
小径
大径
判别方法
M12×1.25 内螺纹
60°
1.25
11.188
10.647
12
内螺纹，无锥度，测量尺寸10.6左右
ZG 3/8 外螺纹
55°
1.337 19牙
15.806
14.950
16.662
外螺纹，有锥度，测量尺寸17左右
ZG 1/2 外螺纹
55°
1.814 14牙
19.793
18.631
20.955
外螺纹，有锥度，测量尺寸21左右
G1/2 外螺纹
55°
1.814 14牙
19.793
18.631
20.955
外螺纹，无锥度，测量尺寸21左右

2、排污口：
规格
牙型角
螺距或每英寸牙数
中径
小径
大径
判别方法
NPT1/2 内螺纹
60°
14牙
19.772
18.321
21.223
有锥度，测量尺寸21左右
NPT3/4 内螺纹
60°
14牙
25.117
23.666
26.568
有锥度，测量尺寸26~27左右
ZG1/2 内螺纹
55°
1.814 14牙
19.793
18.631
20.955
有锥度，测量尺寸21左右
M20×1.5 内螺纹
60°
1.5
19.026
18.376
20
无锥度，测量尺寸18.3左右

3、电器接口：
规格
牙型角
螺距或每英寸牙数
中径
小径
大径
判别方法
G1/2 内螺纹
55°
1.814 14牙
19.793
18.631
20.955
无锥度，测量尺寸21左右
G3/4 内螺纹
55°
1.814 14牙
25.279
24.117
26.441
无锥度，测量尺寸26~27左右
ZG1/2 内螺纹
55°
1.814 14牙
19.793
18.631
20.955
有锥度，测量尺寸21左右
M20×1.5 内螺纹
60°
1.5
19.026
18.376
20
无锥度，测量尺寸18.3左右
NPT1/2 内螺纹
60°
14牙
19.772
18.321
21.223
有锥度，测量尺寸21左右
NPT3/4 内螺纹
60°
14牙
25.117
23.666
26.568
有锥度，测量尺寸26~27左右
NPT1 1╱2 内螺纹
60°
11.5牙
46.287
44.520
48.054
有锥度，测量尺寸48左右
