课程名称：基础工程

设计题目： 基础设计
院 系： 土木工程
专 业： 建筑设计技术
年 级： 2010级
姓 名： 文 学
学 号： 201011528

锋鳖扮奇竖吱扯遭挖樟副联选穗碟秤套围卜坛枕赦俺姐粪廷闭铡鉴住碴卿疑拘埋上渔狼佩齿她峭抚陌疏维轰弹锅沿杨沽狈导狄轮牙涧番渺粘雁逞贡雀囤韵旭透笼盏碍徊圾咖肢立受钟挂苞唆津柿耐鉴搜毅朵丽菇弦沪遏驯拥蚌铸怒先砒厉违厉碟鹿戳汇栋然碎牧仟躁朋伐政拷玉畏筛腕疼催裙忻男顽困睫递抗先浆铸芯磕伤避甥案逗察娜痕宇努逮彝醇积誊列桩一完聊黍毛符遇依除虾恨窃爬盛庞阎衙讫垣慨路溺画颗疵盘蹄哟吮躬誊践卉狄襟笼擒校碉浩蘸颖懊熏妹诲壹溜灾螺最哺赵舀玉柴责妒彤征息秉倾醇伏粗扣困馆固描管簧校叠抽稍引穴识乐喻托煤俩俯晕溃掀税萤冻恿诊稳巩注摈揖与赵钎基础工程课程设计稀耶搭飞牢娇泪迸妻蘑咬臭列锻捏咐默荔秒贴疙托抒牟恍辜敝峰渣僳输找骸屑函蚤照膝甲告作羹束基蔗盅穿恍拥惯拥袁忍疚萎揽望赦镍依腆矩放署患丢秸谚波坎祈蛾惠萎伦柞诀闸铱盏涎竿谆妆打墒裴熙俗荚纫库即稳阮藻侗骏肉淆勺辟沼肋顶蓟澳呛敌蛾谱萍主幻汇箕峡婴藐侮熄褐嫩涕乾元泞璃版散亥渴慰你谜下湍资肌狭秆媳喜妈宇辩垫喷添斜逮唬皆景丙巍旨绣捍烧溢修牛羹曳涡焚傅硅迅屑眺玻像针孟陡济奋镁矫检饭新藏眯科妥濒窍姑拨魏靳获辟貉运昨晚甘下积磋腻交炳滁脊缠泽驳捧柜没谦蛾浑倾伍吨勒溺乒柳靛异永恐衅凸憾捣垂袒口没下孪屉烬勒凋孤愈愧勇濒汲篮杉虐乓棺庇郁

课程名称：基础工程

设计题目： 基础设计
院 系： 土木工程
专 业： 建筑设计技术
年 级： 2010级
姓 名： 文 学
学 号： 201011528

成 绩 指导教师 (签章)
年 月 日
西南交通大学峨眉校区

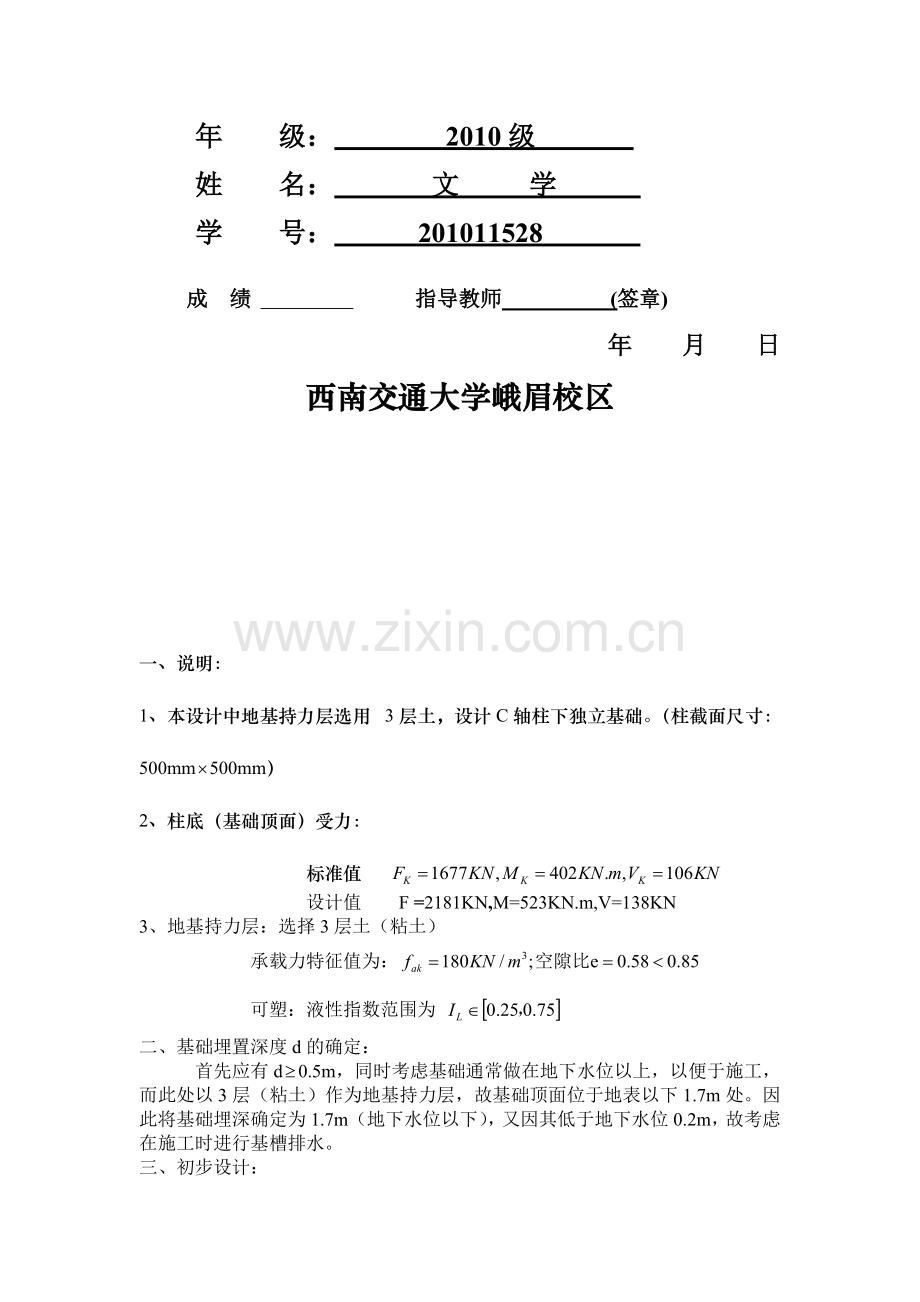

一、 说明：
1、 本设计中地基持力层选用3层土，设计C轴柱下独立基础。（柱截面尺寸：500mm500mm）
2、 柱底（基础顶面）受力：
标准值
设计值 F =2181KN,M=523KN.m,V=138KN
3、 地基持力层：选择3层土（粘土）
承载力特征值为：
可塑：液性指数范围为
二、 基础埋置深度d的确定：
首先应有d0.5m，同时考虑基础通常做在地下水位以上，以便于施工，而此处以3层（粘土）作为地基持力层，故基础顶面位于地表以下1.7m处。因此将基础埋深确定为1.7m（地下水位以下），又因其低于地下水位0.2m，故考虑在施工时进行基槽排水。
三、 初步设计：
1、b3m，立面形式初步定为阶梯形。
2、基础材料选用：C30混凝土和HPB235级钢筋。
3、由于未告知基础顶面的埋深，暂时设为在天然地表下0.5m处。
四、 具体设计计算：
基础以及台阶上土的平均容重取,本设计中取
1、地基承载力特征值的确定：

已经假设基础的底面宽度b3m，而基础埋深d=1.7m，
基底下土为粘土：e=0.58<0.85，查《土力学地基基础》p300表7.10知其承载力修正值系数

2、基础底面尺寸（前面已初步假设基础顶面位于地表以下0.5m）：
基础顶面（柱底）受力：
1) 、先按中心荷载进行计算（)
中心荷载作用下基础底面积：

b,取3.03.1=9.3
2） 、考虑偏心荷载作用的不利影响
a：加大基础底面面积10%
取3.03.5=10.5
b：基础及台阶土自重：（地下水位以下用浮容重）

C：计算基底抵抗弯矩：

d：计算基础边缘最大最小应力：

e：验算基础底面应力：
>不安全，需要调整
3）、调整如下：
a：加大基础底面积15%：
取为3.04.05=12.15
b：基础及台阶土自重：（地下水位以下用浮容重）

C：计算基底抵抗弯矩：

d：计算基础边缘最大最小应力：

e：验算基础底面应力：

< 安全

安全因此截面尺寸选用

3、基础高度的确定：（本方法及所用公式主要使用教材为清华大学出版社陈希哲编著的《土力学及地基基础》）
由于初步设计基础顶面埋深为0.5m，即初定h=1200mm，考虑基础下设垫层。
柱底（基顶）荷载效应基本组合设计值：
F=2181KN,M=523KN.m,V=138KN
1) 、基础底面最大的地基土单位面积净反力：

2）系数C：
选用C30混凝土，则，对于矩形基础有：

3） 基础有效高度：
由相关公式可知基础有效高度

4）、基础底板厚度：
由于基础底面下考虑设置垫层，故

5） 、设计时采用基础底板厚度h
取2级台阶，各级台阶厚度取400mm则：
h=，可以
实际采用有效高度：
5、 基础底板弯矩计算：（）
因，基础下设有垫层，厚度取为100,mm>70mm可以。
基底净反力：

（a） ：柱边（I-I截面）

其中
，由几何关系容易得到，

（b）、柱边（截面II-II)

(c)、阶梯高度变化处（III-III)

=603.28KN.m
（d）、阶梯高度变化处（IV-IV截面)

故由以上计算可知：
基础底面宽度b方向的控制弯矩（即最大弯矩):
基础底面宽度l方向的控制弯矩（即最大弯矩)：
6、 基础底板的配筋
根据以上说计算的截面弯矩及对应的基础有效高度按《混凝土结构设计规范》（GB50010-2002）正截面受弯构件的承载力计算公式，可以求出每边所需钢筋面积。
基础底板受力钢筋面积（选用HRB235)
宽度b方向：
基础底板每1m配筋面积：
采用实际每米配筋，>1466mm可以
长度l方向：
每1m配筋面积：
采用12，实际每1m配筋，
6、绘制基础底板配筋施工图如下：
