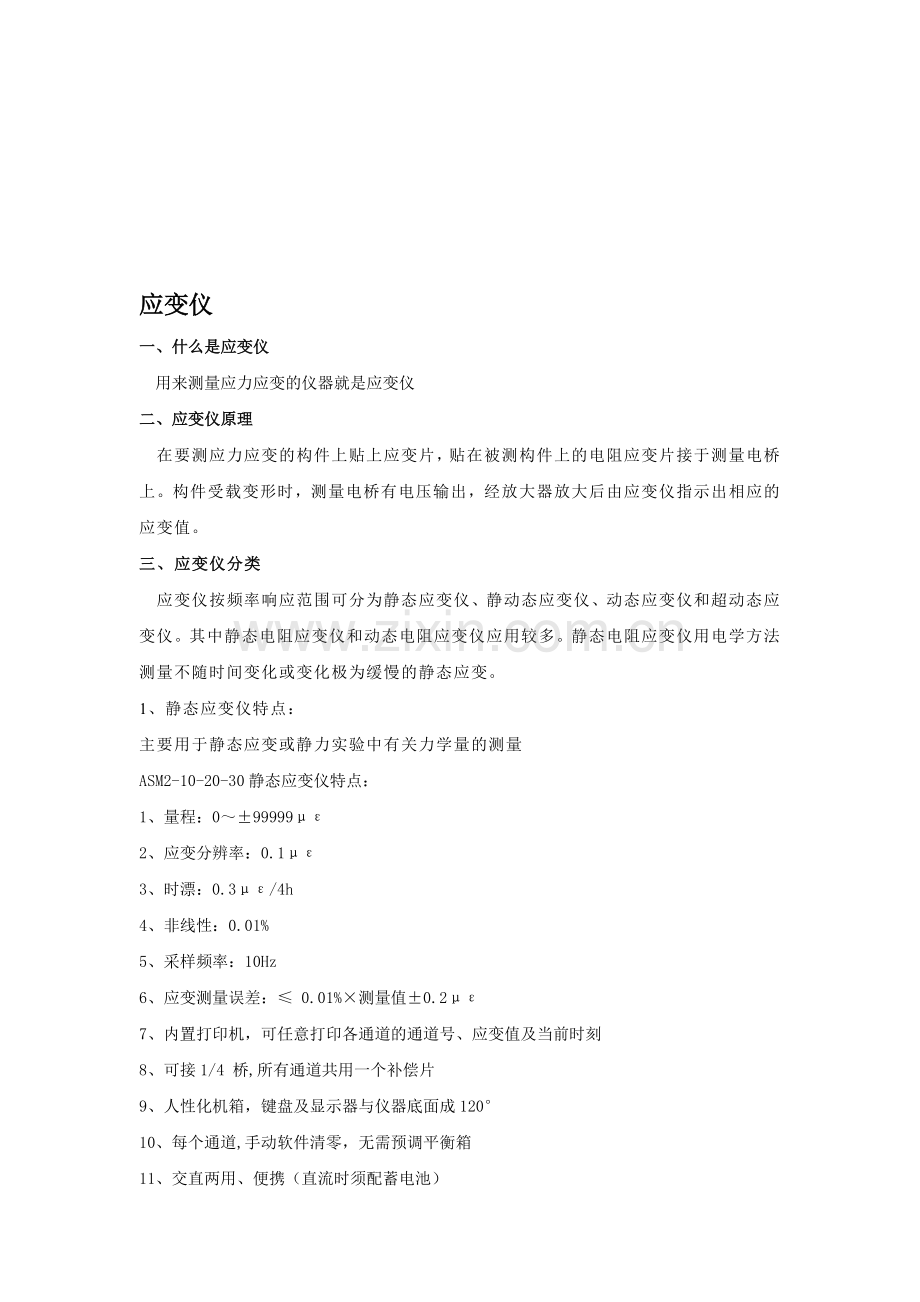

应变仪
一、什么是应变仪
用来测量应力应变的仪器就是应变仪
二、应变仪原理
在要测应力应变的构件上贴上应变片，贴在被测构件上的电阻应变片接于测量电桥上。构件受载变形时，测量电桥有电压输出，经放大器放大后由应变仪指示出相应的应变值。
三、应变仪分类
应变仪按频率响应范围可分为静态应变仪、静动态应变仪、动态应变仪和超动态应变仪。其中静态电阻应变仪和动态电阻应变仪应用较多。静态电阻应变仪用电学方法测量不随时间变化或变化极为缓慢的静态应变。
1、静态应变仪特点：
主要用于静态应变或静力实验中有关力学量的测量
ASM2-10-20-30静态应变仪特点：
1、量程：0～±99999με
2、应变分辨率：0.1με
3、时漂：0.3με/4h
4、非线性：0.01%
5、采样频率：10Hz
6、应变测量误差：≤ 0.01%×测量值±0.2με
7、内置打印机，可任意打印各通道的通道号、应变值及当前时刻
8、可接1/4 桥,所有通道共用一个补偿片
9、人性化机箱，键盘及显示器与仪器底面成120°
10、每个通道,手动软件清零，无需预调平衡箱
11、交直两用、便携（直流时须配蓄电池）
12、大液晶6位数字显示
13、可直接连接PC机（不能与打印机同时工作。可选配相关应变、应力测试记录软件）
14、可存储400条测试记录
15、针对各种应变片，可灵活设置其灵敏度系数
16、适于各种材质，泊松比可设置
17、长寿命触摸按键
18、内置万年历及时钟，掉电保护
19、适用应变片阻值：120Ω±2%、350Ω±2%、1000Ω±2%
20、调零平衡范围：80%×应变测量范围
21、仪表使用温度：-20℃～+60℃，相对湿度：(10～85)%RH
22、仪表存储温度：-40℃～+80℃，相对湿度：(10～85)%RH
23、外形尺寸(长×宽×高)：407×245×145 （mm3）
2、静动态应变仪
除了可测静态应变外，还可测量较低频的动态应变，可自动测量、显示、记录多点应力、应变变化
ASMD-1型32路静动态应变仪（应变同步采集系统）具体特点如下：
1、内置4个应变板卡，每个板卡上集成8路高速、高精度、并行、同步应变测试单元，整机相当于32台高速动态应变仪集成
　　在一块主板上
2、32路应变同步误差<0.1μs
3、每个应变测试单元包括：调理放大、滤波、数模转换、数据处理、通讯
4、RS485接口：波特率最高可达115200bit/s，巡检速度：25圈/s(32路)
5、USB接口：最高巡检速度：1000圈/s(32路) 、1200圈/s(24路)、2400圈/s(16路) 、4800圈/s(8路)
6、应变采样巡检速度可设置：4800圈/s、2400圈/s、1200圈/s、600圈/s、300圈/s、100圈/s、50圈/s、10圈/s
7、可接全桥、半桥、单臂，具有5种应变计算方法，多种接桥方式可同时工作
8、可多个采集箱级联使用，增加通道数; 可外部连接同步按钮
9、每路通道量程：0～±99999με
10、每路通道测差静态基本误差：±0.1με 、动态基本误差最大：±0.5με
11、每路通道应变分辨率：0.1με
12、含一套动、静态应力应变测试软件，，可记录并回放各通道的应力应变数值及曲线。
3、动态应变仪
可实时监测应力应变变化
ASMC－9动态应变仪特点如下：
1、内置1个应变板卡，每个板卡上集成9路高速、高精度、并行、同步应变测试单元，整机相当于9台高速应变仪集成在一块主板上
2、每个应变测试单元包括：调理放大、滤波、数模转换、数据处理、通讯
3、9路应变完全同步
4、Ethernet通讯接口
6：应变同步采集速度（Hz）：5、10、20、50、100、200、500、1000、2000。
5、可接全桥、1/2桥、1/4桥，具有3种应变计算方法
6、含一套残余应力、应力、应变等测试软件，可记录并回放各通道的残余应力、应力、应变数值及曲线
7、可多个采集箱通过Ethernet交换机使用，增加通道数
8、量程：0～±60000με
9、测量基本误差：0.01%×测量值±0.2με
10、应变分辨率：0.1με
11、应变片灵敏度可设置，并存在仪器内部
12、温漂：±0.15με/℃ typ
13、时漂：≤0.1με/4h 可长期监测残余应力、应力、应变
14、应变检测非线性：≤0.002%
15、可长导线补偿,去除导线电阻引起的系统误差
16、可去除测残余应力打孔引起的系统误差
17、适用应变片阻值：120Ω±2%、350Ω±2%、1000Ω±2%
18、调零平衡范围：80%×应变测量范围
