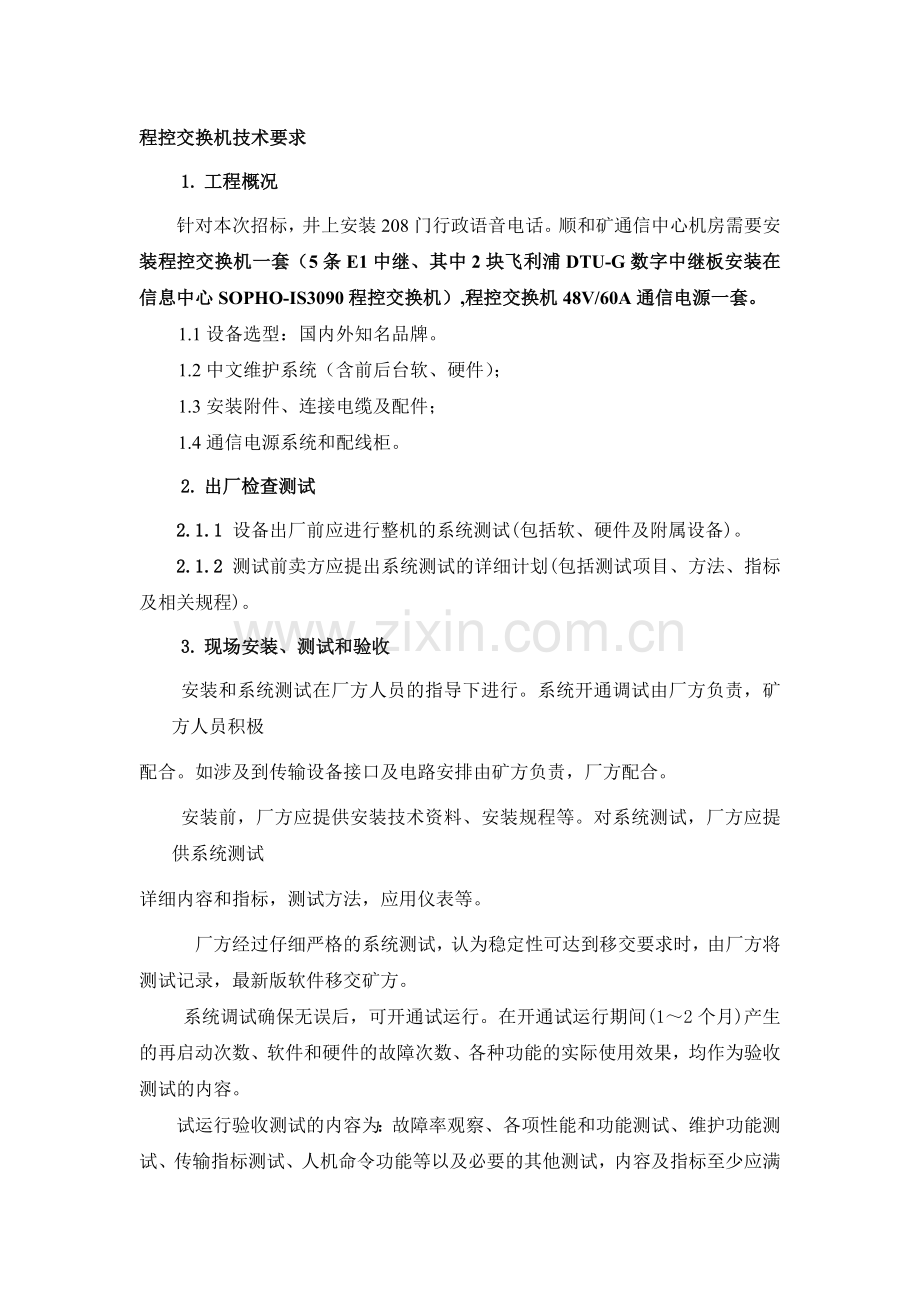

程控交换机技术要求.doc

程控交换机技术要求
1. 工程概况
针对本次招标，井上安装208门行政语音电话。顺和矿通信中心机房需要安装程控交换机一套（5条E1中继、其中2块飞利浦DTU-G数字中继板安装在信息中心SOPHO-IS3090程控交换机）,程控交换机48V/60A通信电源一套。
1.1设备选型：国内外知名品牌。
1.2中文维护系统（含前后台软、硬件）；
1.3安装附件、连接电缆及配件；
1.4通信电源系统和配线柜。
2. 出厂检查测试
2.1.1 设备出厂前应进行整机的系统测试(包括软、硬件及附属设备)。
2.1.2 测试前卖方应提出系统测试的详细计划(包括测试项目、方法、指标及相关规程)。
3. 现场安装、测试和验收
安装和系统测试在厂方人员的指导下进行。系统开通调试由厂方负责，矿方人员积极
配合。如涉及到传输设备接口及电路安排由矿方负责，厂方配合。
安装前，厂方应提供安装技术资料、安装规程等。对系统测试，厂方应提供系统测试
详细内容和指标，测试方法，应用仪表等。
厂方经过仔细严格的系统测试，认为稳定性可达到移交要求时，由厂方将测试记录，最新版软件移交矿方。
系统调试确保无误后，可开通试运行。在开通试运行期间(1～2个月)产生的再启动次数、软件和硬件的故障次数、各种功能的实际使用效果，均作为验收测试的内容。

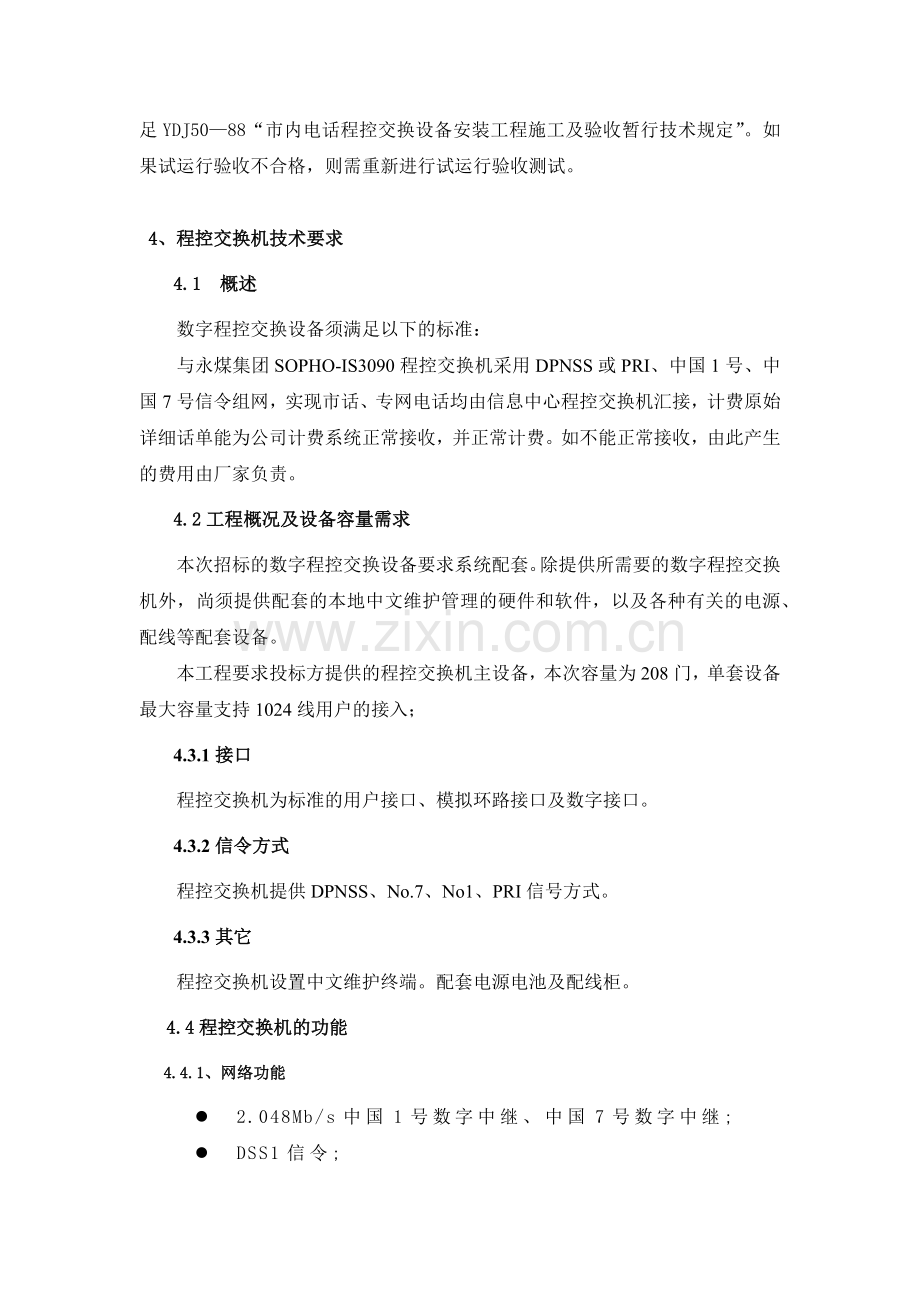

试运行验收测试的内容为：故障率观察、各项性能和功能测试、维护功能测试、传输指标测试、人机命令功能等以及必要的其他测试，内容及指标至少应满足YDJ50—88“市内电话程控交换设备安装工程施工及验收暂行技术规定”。如果试运行验收不合格，则需重新进行试运行验收测试。

4、程控交换机技术要求
4.1 概述
数字程控交换设备须满足以下的标准：
与永煤集团SOPHO-IS3090程控交换机采用DPNSS或PRI、中国1号、中国7号信令组网，实现市话、专网电话均由信息中心程控交换机汇接，计费原始详细话单能为公司计费系统正常接收，并正常计费。如不能正常接收，由此产生的费用由厂家负责。
4.2工程概况及设备容量需求
本次招标的数字程控交换设备要求系统配套。除提供所需要的数字程控交换机外，尚须提供配套的本地中文维护管理的硬件和软件，以及各种有关的电源、配线等配套设备。
本工程要求投标方提供的程控交换机主设备，本次容量为208门，单套设备最大容量支持1024线用户的接入；
4.3.1接口
程控交换机为标准的用户接口、模拟环路接口及数字接口。
4.3.2信令方式
程控交换机提供DPNSS、No.7、No1、PRI信号方式。
4.3.3其它
程控交换机设置中文维护终端。配套电源电池及配线柜。
4.4程控交换机的功能
4.4.1、网络功能
l 2.048Mb/s中国1号数字中继、中国7号数字中继;
l DSS1信令;
l ISDN标准规程(ISDN信令)有DPNSS、DASS2、1TR6、VN2、ETST等，均符合CCITT（ITU）国际标准和欧洲标准。ISDN基群速率接口（PRI），30B+D；
l CO中继/2/4E&M中继/DID中继；
l 中国1号MFC/R2 MFC，MF，MFP记发器信号方式；
l 中国标准SF2600Hz信号方式；
l 通用信号转换接口，实现磁石、共电交换机、2/4线载波连接及用户线延伸；
l 可变/可选路由/最佳路由选择/路由升级；
l 灵活的编号方案；
l 主被叫限制/市局限制/长途限制；
l 授权码；
l 呼叫详细记录转存查询/呼叫详细记录（CDR）；
l 号码自动识别（PNANI）；
l 强插/强拆；
l 外围接口电路灵活配置；
l 话务量统计；
l 数据库编辑/数据库查询；
l 全利用度与无阻塞接续/可变衰耗；
l 系统播呼/恶意呼叫查询；
l 网络管理控制（NCF）/出/入局中继流量限定/改变路由；
l 外线测试；
4.4。2、维护管理功能
l 本地/远端维护及维护监视；
l 加电诊断/电源故障重新启动；
l 告警报告送到维护端口处；
l 开机自动测试；
l 双机热备份；
l 自动故障记录与告警；
l 软件装载；
l 话务测量；
l 用户等级分配；
l 模块移位和更换；
l 系统档案查询；
l 系统口令保护；
l 电话故障诊断（自动/人工）；
l 集中维护管理；
l 拦截处理；
4.4．3、计费功能
计费全部在信息中心计费系统中显示、管理。
4.4．4、分机功能
l 自动回叫：忙/无人应答；
l 强插/强插保护，强拆/强拆保护；
l 呼叫前转：全转、忙转、无应答转；
l 呼叫保持——自动回叫；
l 呼叫暂存/呼叫转移；
l 预占线：个别的；分机代替的；
l 分机状态查询；
l 各种不同振铃/各种不同等待音；
l 热线分机；
l 免打扰/叫醒服务；
l 呼叫代答：直接代答和同组代答；
l 直通拨号/通话保持；
l 单机缩位拨号/部门缩位拨号/系统缩位拨号；
l 屏蔽服务/密码拨号；
l 遇忙越权；
l 限制分机到中继拨号；
l 中继到中继转接；
4.5 设备一般要求
4.5.1 环境条件
温度 长期 15℃---35℃
短期 0℃---60℃
湿度 长期 40％---65％
短期 20％---90％

4.5.2电源及接地
4.5.2.1电源
采用高频开关通信电源，容量为60A,可以扩充至100A,分3个20A模块，带直流配电模块、监控指示屏。
程控交换设备使用的标称-48V电源，必须能满足10%电压波动范围内正常工作的要求。
4.5.2.2接地要求
本工程各机房地线情况为：通信站接地电阻≤1Ω。由矿方负责达标。
4.5.2.3交换设备的防尘、防雷和抗电磁干扰能力应符合《邮电部电话交换设备总技术规范书》规定。
