最近因为老大要求做E/R图，所以一直在学powerdesigner(版本15.3)，感觉功能还是蛮强大的，可能是因没有用过其他建模工具吧。

   今天把逆向工程的操作记录下来，因为之前在网上找了比较多的教程，走了一些弯路。

一般情况下要做逆向工程，是因为项目已经完成了，后期再来理数据模型。一般做法是先建模后开发的。下面是操作的具体步骤：
1.下载mysql的odbc工具
        地址：
     安装此功能没有什么可讲的，一直下一步即可。
2. 配置powerdesigner数据库连接

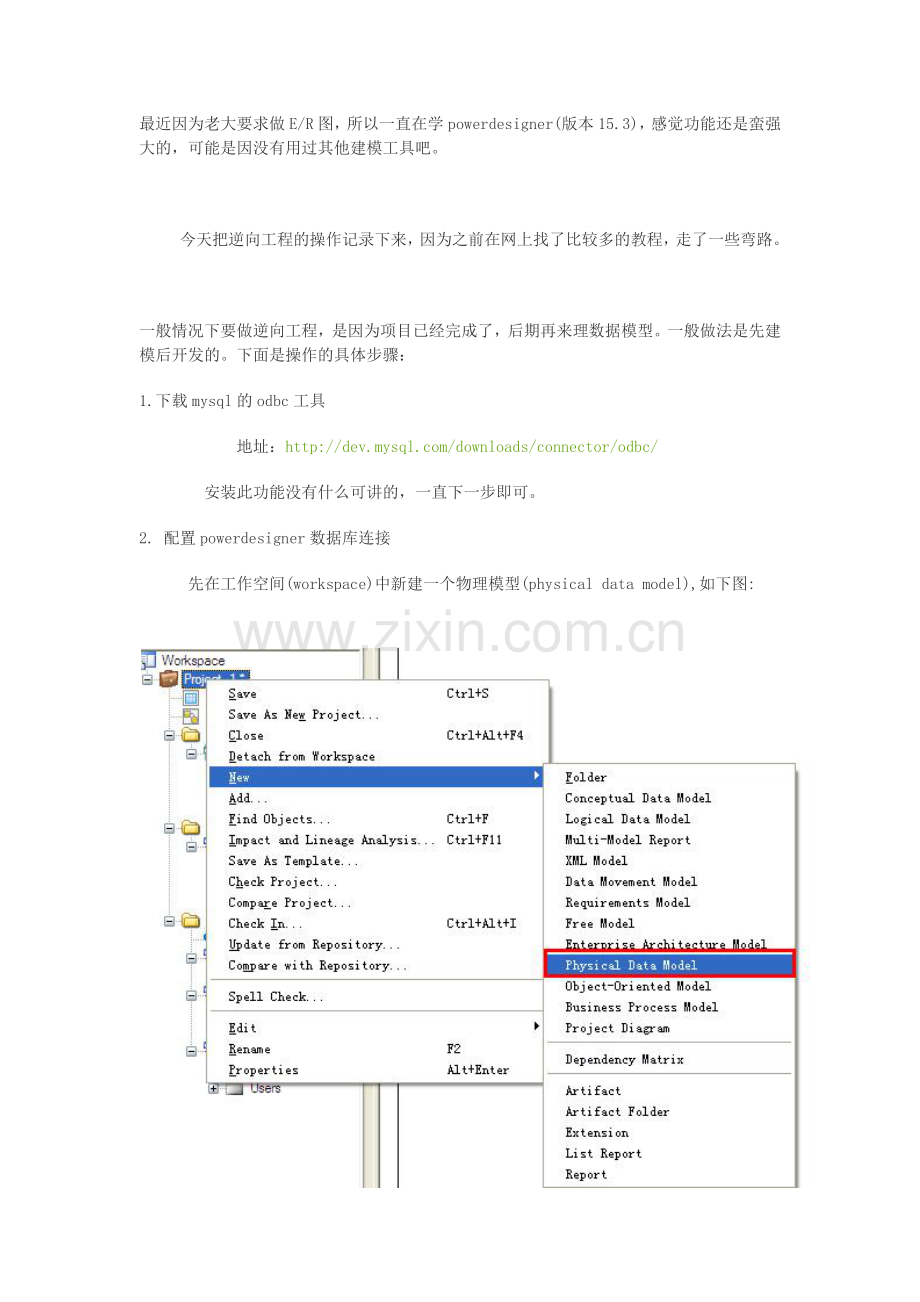

    先在工作空间(workspace)中新建一个物理模型(physical data model),如下图:

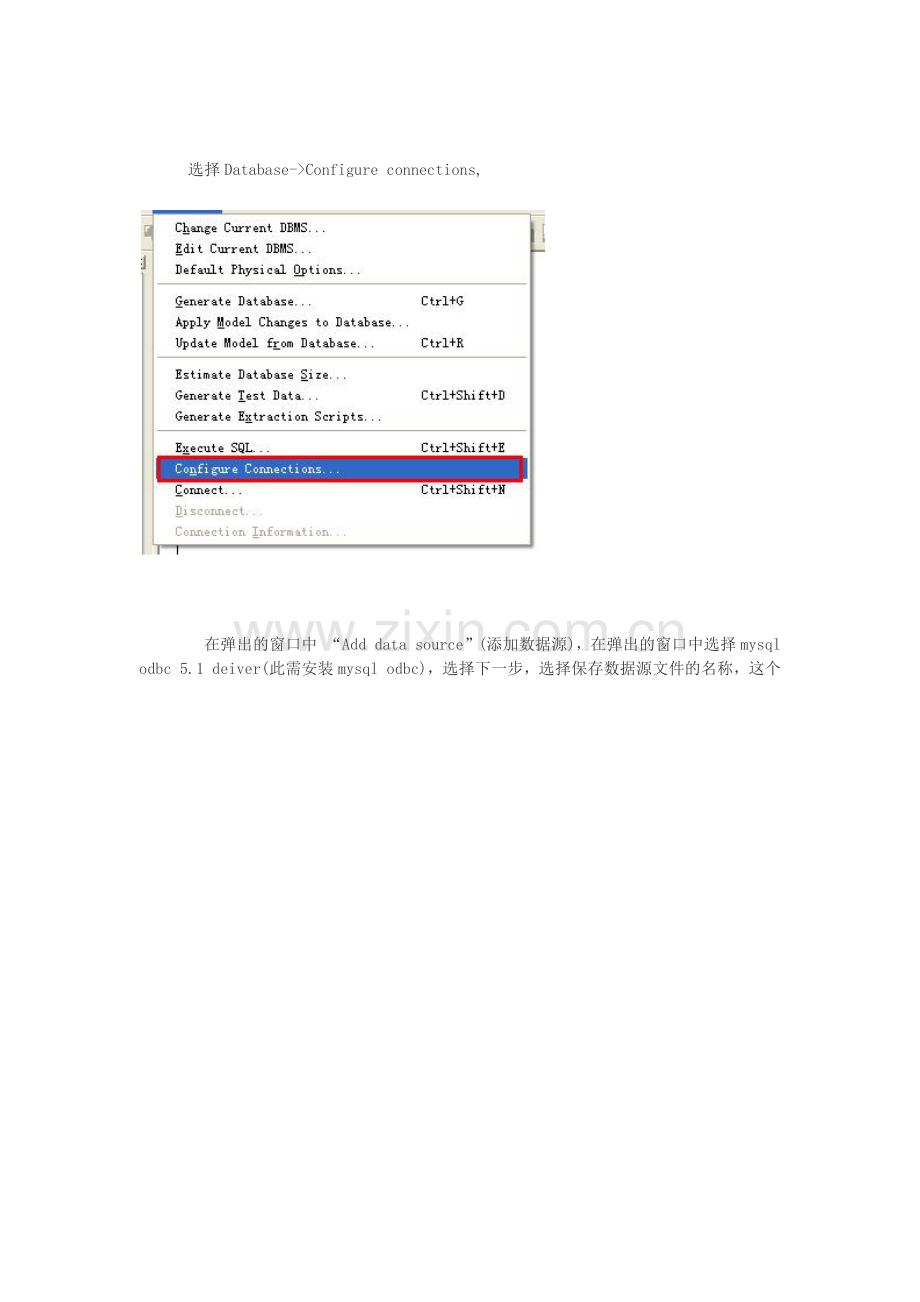

    选择Database->Configure connections,

     在弹出的窗口中 “Add data source”(添加数据源)，在弹出的窗口中选择mysql odbc 5.1 deiver(此需安装mysql odbc)，选择下一步，选择保存数据源文件的名称，这个根据个人而定。

     点击完成以后，会让配置相关的数据库用户名和密码，此处输入自己数据库的相关信息，如下图：

至此，数据库连接已配置完成。下一步将来进行逆向工程的操作了。选择File->Reverse Engineer->Database在弹出的选择MySql 5.0如下图。

点击确定出现如下图：

选择刚刚新的ODBC文件。点击确定后弹出来的东西相信大家会比较熟悉了，即是自己的数据，我的是这样的，如下图。

根据自己的需求进行相应的设置，即可通过逆向工程生成相关的物理数据模型。
