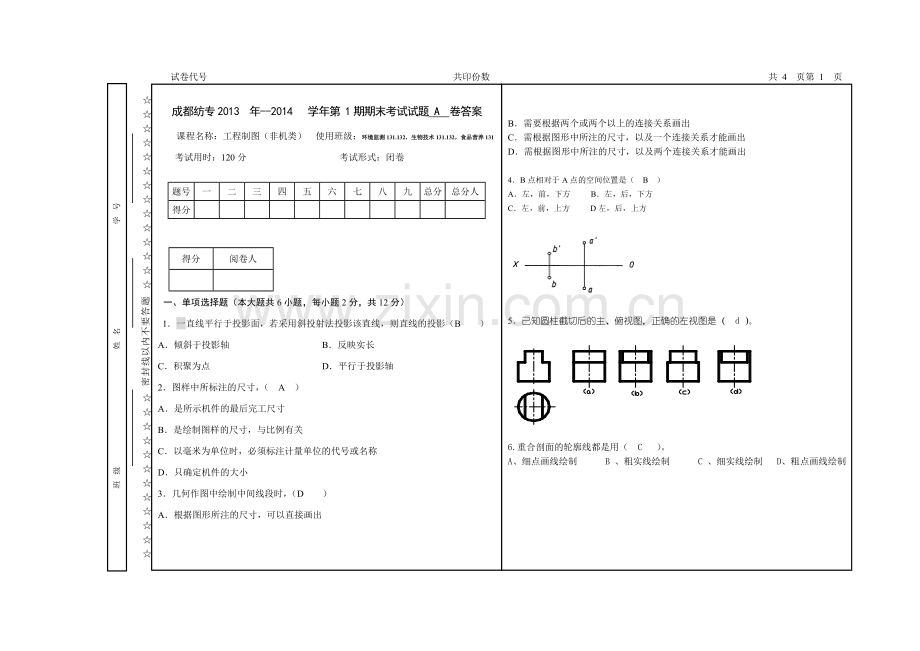

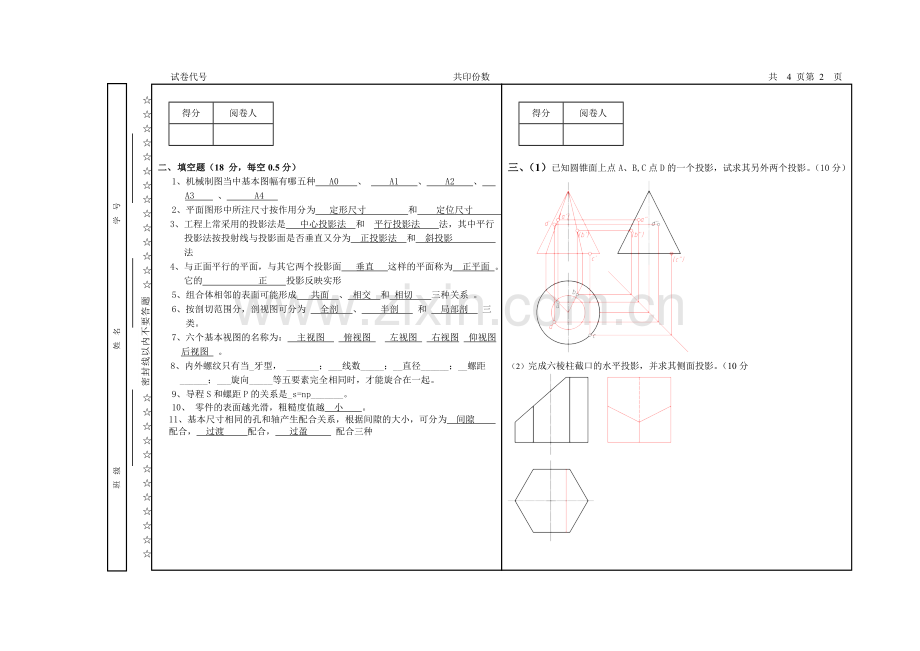

号学名姓级班 B．需要根据两个或两个以上的连接关系画出 C．需根据图形中所注的尺寸，以及一个连接关系才能画出 D．需根据图形中所注的尺寸，以及两个连接关系才能画出 4．B点相对于A点的空间位置是（　B ） A．左，前，下方 B．左，后，下方 C．左，前，上方 D左，后，上方 5．已知圆柱截切后的主、俯视图，正确的左视图是（ d ）。 6.重合剖面的轮廓线都是用（ C ）。 A、细点画线绘制 B 、粗实线绘制 C 、细实线绘制 D、粗点画线绘制成都纺专2013 年--2014 学年第 1期期末考试试题 A 卷答案课程名称：工程制图（非机类）使用班级：环境监测131.132，生物技术131.132，食品营养131 考试用时：120分考试形式：闭卷题号一二三四五六七八九总分总分人得分得分阅卷人一、单项选择题（本大题共6小题，每小题2分，共12分） 1．一直线平行于投影面，若采用斜投射法投影该直线，则直线的投影（B　　） A．倾斜于投影轴 B．反映实长 C．积聚为点 D．平行于投影轴 2．图样中所标注的尺寸，（　A　） A．是所示机件的最后完工尺寸 B．是绘制图样的尺寸，与比例有关 C．以毫米为单位时，必须标注计量单位的代号或名称 D．只确定机件的大小 3．几何作图中绘制中间线段时，（D　　） A．根据图形所注的尺寸，可以直接画出 B．需要根据两个或两个以上的连接关系画出 C．需根据图形中所注的尺寸，以及一个连接关系才能画出 D．需根据图形中所注的尺寸，以及两个连接关系才能画出试卷代号共印份数共 4 页第 1 页 ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ 孙密封线以内不要答题 ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ 号学名姓级班得分阅卷人三、（1）已知圆锥面上点A、B,C点D的一个投影，试求其另外两个投影。（10分）（2）完成六棱柱截口的水平投影，并求其侧面投影。（10分得分阅卷人二、填空题（18 分，每空0.5分） 1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 、 A4 2、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。 3、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法 4、与正面平行的平面，与其它两个投影面垂直这样的平面称为正平面。它的正投影反映实形 5、组合体相邻的表面可能形成共面、相交和相切三种关系。 6、按剖切范围分，剖视图可分为全剖、半剖和局部剖三类。 7、六个基本视图的名称为：主视图俯视图左视图右视图仰视图后视图。 8、内外螺纹只有当_牙型， _______；___线数_____；__直径______；__螺距______；___旋向_____等五要素完全相同时，才能旋合在一起。 9、导程S和螺距P的关系是_s=np_______。 10、零件的表面越光滑，粗糙度值越小。 11、基本尺寸相同的孔和轴产生配合关系，根据间隙的大小，可分为间隙配合，过渡配合，过盈配合三种试卷代号共印份数共 4 页第 2 页 ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ 孙密封线以内不要答题 ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ 得分阅卷人五、看懂组合体视图，补画出左视图（10分）。得分阅卷人四、圆柱与圆柱相贯，求其相贯线（10分）号学名姓级班试卷代号共印份数共 4 页第 3 页 ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ 孙密封线以内不要答题 ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ 得分阅卷人七、七、看懂齿轮油泵的装配图并填空(12分)。 1.齿轮油泵共用了 15 种零件。 2.主视图采用了全剖视图与局部剖视图。 3.左视图中尺寸φ48H7/f7的基本尺寸是 48 ，轴的公差带代号是 f7 ，孔的公差带代号是 H7 ；属于基制的配合。 4.泵体1属于类零件，齿轮轴5属于类零件。 5.左视图中两个120属于总体尺寸，90 属于定形尺六、在指定位置，将主视图改为全剖视图。（10分）号学名姓级班试卷代号共印份数共 4 页第 4 页 ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ 孙密封线以内不要答题 ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ 得分阅卷人八．回答下列问题：（1）泵盖零件的铸造圆角尺寸是：c4____________ （2）该零件上含尺寸公差的尺寸共有几个？____2________ （3）该零件所选用的材料为：_灰铁___________ （4）泵盖零件图上共有几种不同要求的表面粗糙度：___4_________ 号学名姓级班试卷代号共印份数共页第页 ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ 孙密封线以内不要答题 ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆
