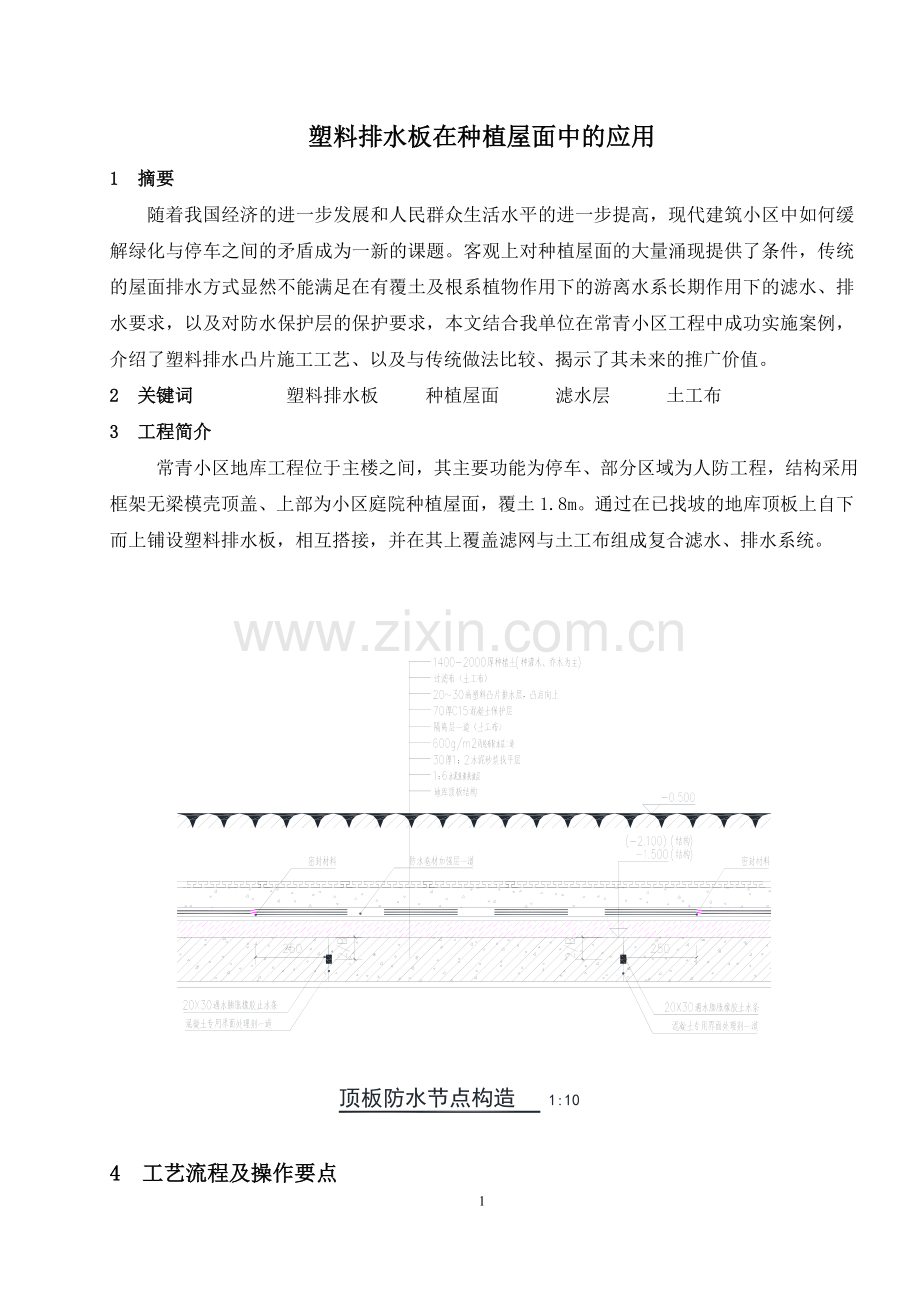

塑料排水板在种植屋面中的应用
1 摘要
随着我国经济的进一步发展和人民群众生活水平的进一步提高，现代建筑小区中如何缓解绿化与停车之间的矛盾成为一新的课题。客观上对种植屋面的大量涌现提供了条件，传统的屋面排水方式显然不能满足在有覆土及根系植物作用下的游离水系长期作用下的滤水、排水要求，以及对防水保护层的保护要求，本文结合我单位在常青小区工程中成功实施案例，介绍了塑料排水凸片施工工艺、以及与传统做法比较、揭示了其未来的推广价值。
2 关键词 塑料排水板 种植屋面 滤水层 土工布
3 工程简介
常青小区地库工程位于主楼之间，其主要功能为停车、部分区域为人防工程，结构采用框架无梁模壳顶盖、上部为小区庭院种植屋面，覆土1.8m。通过在已找坡的地库顶板上自下而上铺设塑料排水板，相互搭接，并在其上覆盖滤网与土工布组成复合滤水、排水系统。

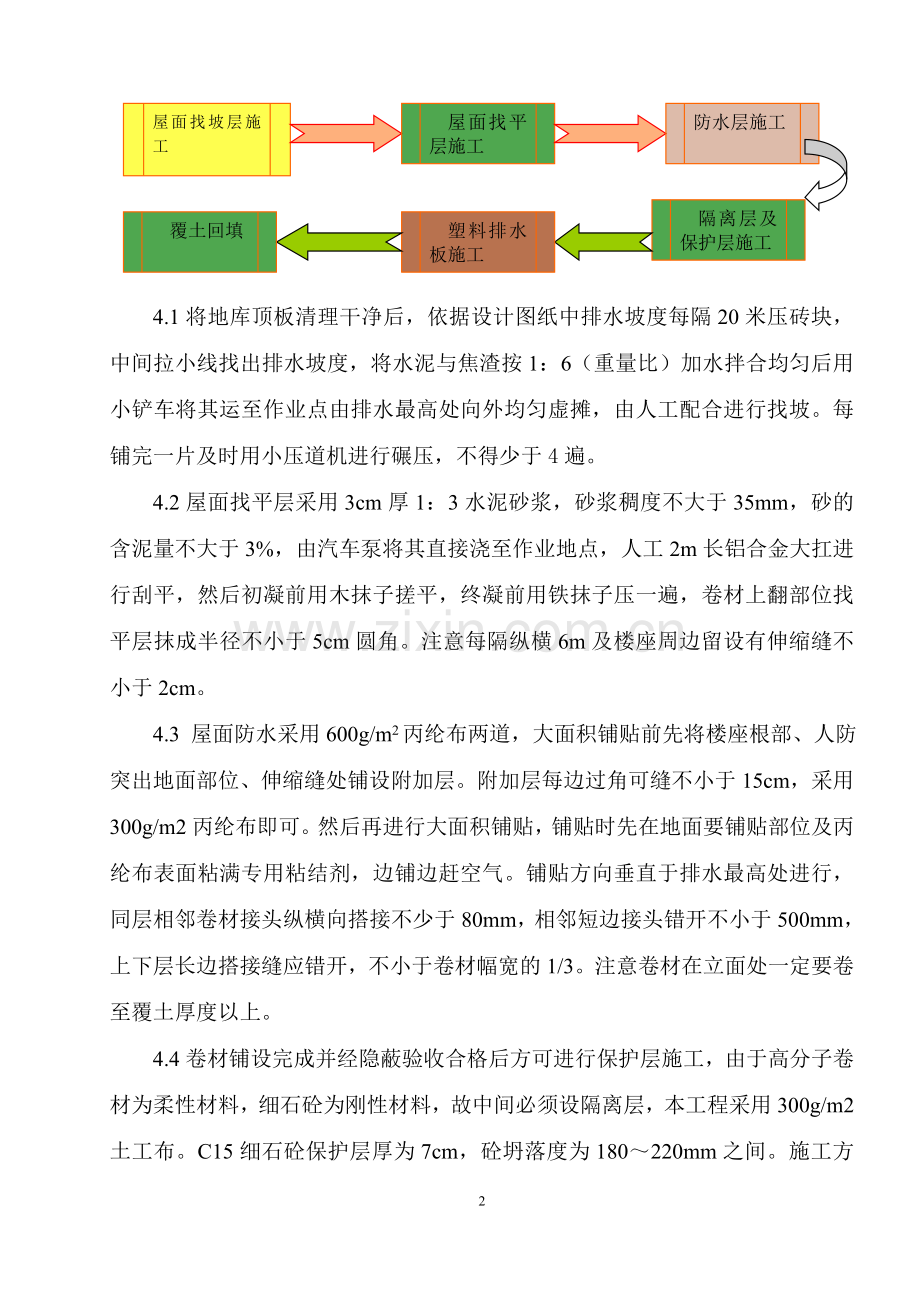

4 工艺流程及操作要点
防水层施工
屋面找平层施工
屋面找坡层施工

覆土回填
塑料排水板施工
隔离层及保护层施工

4.1将地库顶板清理干净后，依据设计图纸中排水坡度每隔20米压砖块，中间拉小线找出排水坡度，将水泥与焦渣按1：6（重量比）加水拌合均匀后用小铲车将其运至作业点由排水最高处向外均匀虚摊，由人工配合进行找坡。每铺完一片及时用小压道机进行碾压，不得少于4遍。
4.2屋面找平层采用3cm厚1：3水泥砂浆，砂浆稠度不大于35mm，砂的含泥量不大于3%，由汽车泵将其直接浇至作业地点，人工2m长铝合金大扛进行刮平，然后初凝前用木抹子搓平，终凝前用铁抹子压一遍，卷材上翻部位找平层抹成半径不小于5cm圆角。注意每隔纵横6m及楼座周边留设有伸缩缝不小于2cm。
4.3 屋面防水采用600g/m2丙纶布两道，大面积铺贴前先将楼座根部、人防突出地面部位、伸缩缝处铺设附加层。附加层每边过角可缝不小于15cm，采用300g/m2丙纶布即可。然后再进行大面积铺贴，铺贴时先在地面要铺贴部位及丙纶布表面粘满专用粘结剂，边铺边赶空气。铺贴方向垂直于排水最高处进行，同层相邻卷材接头纵横向搭接不少于80mm，相邻短边接头错开不小于500mm，上下层长边搭接缝应错开，不小于卷材幅宽的1/3。注意卷材在立面处一定要卷至覆土厚度以上。
4.4卷材铺设完成并经隐蔽验收合格后方可进行保护层施工，由于高分子卷材为柔性材料，细石砼为刚性材料，故中间必须设隔离层，本工程采用300g/m2土工布。C15细石砼保护层厚为7cm，砼坍落度为180～220mm之间。施工方法同找平层。
4.5铺设塑料排水板前，首先检查基层是否平整，有无坑洼、硬物现象，如有则及时对基层进行剔平、修补。待修复完成干燥达到强度后及时将基层清理干净，然后将塑料凸片凸点向上，并由排水最低处向高处铺设，凸片间相互搭接不小于150mm，一般为2～3个凸点，并且为上层压下层。凸片每铺完一片后及时在表面铺滤网及土工布，滤网及土工布与凸片排水板搭接缝错开间距短边不小于500mm,长边不小于排水板幅宽的1/3，土工布接缝相互搭接也不小于150mm，每向前铺完10～15m后及时用土进行覆盖，排水板到地库边后用裁刀切断，不用卷边，土工布滤水层则到边后比凸片稍长10cm以上，防止土料进入排水板内。
4.6覆土工作分两步进行，土工布以上500mm厚由机械运至现场后人工进行铺摊，每步厚250mm，注意铺开时避免铁锹将排水板刮破，人工虚铺厚至500mm由8T小压机进行碾压不小于2遍，然后再每30cm厚进行机械作业分层碾压。铺土过程中及时将底部砂石等硬物捡出，防止损坏排水板。
5 材料设备及劳动力组织
5.1材料
5.1．1 本工程选用的塑料排水板，为聚乙烯材质，规格20m×2.1m×1.0mm×2cm，材料拉伸强度纵向≥56N/cm，拉断伸长率纵向≥35%，抗压性能≥150kpa,壳体高度压缩50%后无破损。
5.1.2 选用的土工布规格为300g/m2，其断裂强力纵横向均为≥9.5KN/m，断裂伸长率纵横向为25～100%。
5.1.3土料种类和质量必须符合规范要求及设计要求，土料中有机物质含量不得超过5%，粒径不大于15mm，含水量应符合压实要求。
5.2 机具、工具
电动切割刨光机、强力吹风机、辊子、裁刀、毛刷、推土机、小型压路机、铁锹、钢尺。
5.3劳动组织
劳动组织依据工程规模、数量确定施工班组及人员数量。
6 质量控制要点
6.1主控项目
6.1.1塑料排水板及土工布其品种、规格、性能等应符合设计要求和施工规范。
检验方法：检查产品出厂质量合格证明文件、进场检测检验记录，现场抽样试验报告。
6.1.2排水板下方防水层在浇筑保护层前必须进行蓄水试验，对于面积大，区域广的防水层，可分为若干区域进行蓄水试验，区域划分以300～500m2为宜，蓄水时间不少于24小时，然后在地库下方检查其渗漏情况，并做好试水记录。
6.2 一般项目
6.2.1塑料排水板、土工布等应铺压平整，不得有褶皱、翘曲、破损现象；排水板及土工布搭接宽度均不小于15cm，并注意排水方向。
6.3 检验质量的合格应符合以下规定。
6.3.1主控项目的质量经抽样检验合格。
6.3.2 一般项目的质量经抽样检验合格。
7 安全及环保控制注意事项
7.1凡参加该工程的施工人员必须坚持安全第一、预防为主的方针，建立岗位责任制，遵守国家和企业的安全规程，在任何情况下不得违章指挥和违章操作。各项施工方案要分别编制安全技术措施，书面向施工人员交底。严格按国家和上级颁发的政策、法令办事，遵守《建筑安装工人安全技术操作规范》。
7.2进入现场必须戴安全帽，对新进场的职工进行安全教育，对职工进行必要的培训，使之熟悉本工种的安全操作规章，对特殊工种培训考试，持证上岗。
7.3地库顶板与主楼不得在同一垂直面进行交叉作业，如不能避免时，必须在主楼2层以上挂安全平网，并有专职安全员监督。
7.4塑料排水板及土工布在施工中无不良气体排放，无噪声、无毒且施工成本低，操作简单，避免了许多排水板等热粘时产生的有毒、刺激性气体和热灼辐射，避免了对操作人员和周边环境、居民的传导性侵害，是节能、环保的新型防渗防水材料。
7.5塑料排水板在疏导种植土根部水系过程中，大大降低了有害物质的分解与排放，改善了自然环境和人居环境，达到环保、节水的生态效果。
8 结束语
采用塑料排水板加土工布的排水系统，塑料凸片22元/m2，加上300g/m2土工布12元/m2，合计为34元/m2，而按05J图集中常用的300mm厚碎石加PVC管疏水系统，按最低价40元/m2+PVC管20元/m2则最低为60元。光材料一项节省26元/m2，按9756平米地库计项目部光材料节省成本就达25.36万。另外碎石排水层劳动繁重，人工费用远高于凸片。
其次是塑料凸片质量轻，强度高，只需简单搭接即可，可随铺随覆土，能多方向同时作业，有利于成品保护。
再次塑料凸片轻质高强，采用聚乙烯材料制作，生产作业标准化，工厂化，比起碎石等来节能、环保，符合国家产业发展方向。
9 参考文献
9.1 《地下工程防水技术规范》GB50108-2008
9.2 《种植屋面工程技术规程》JGJ155-2013
9.3 《高分子防水材料第一部分片材》（GB18173.1-2012)
9.4 《建筑施工手册》第四版
9.5 娄炎,刘家豪;对《塑料排水板质量检验标准》进行修订的建议[J];水运工程;2003.09
