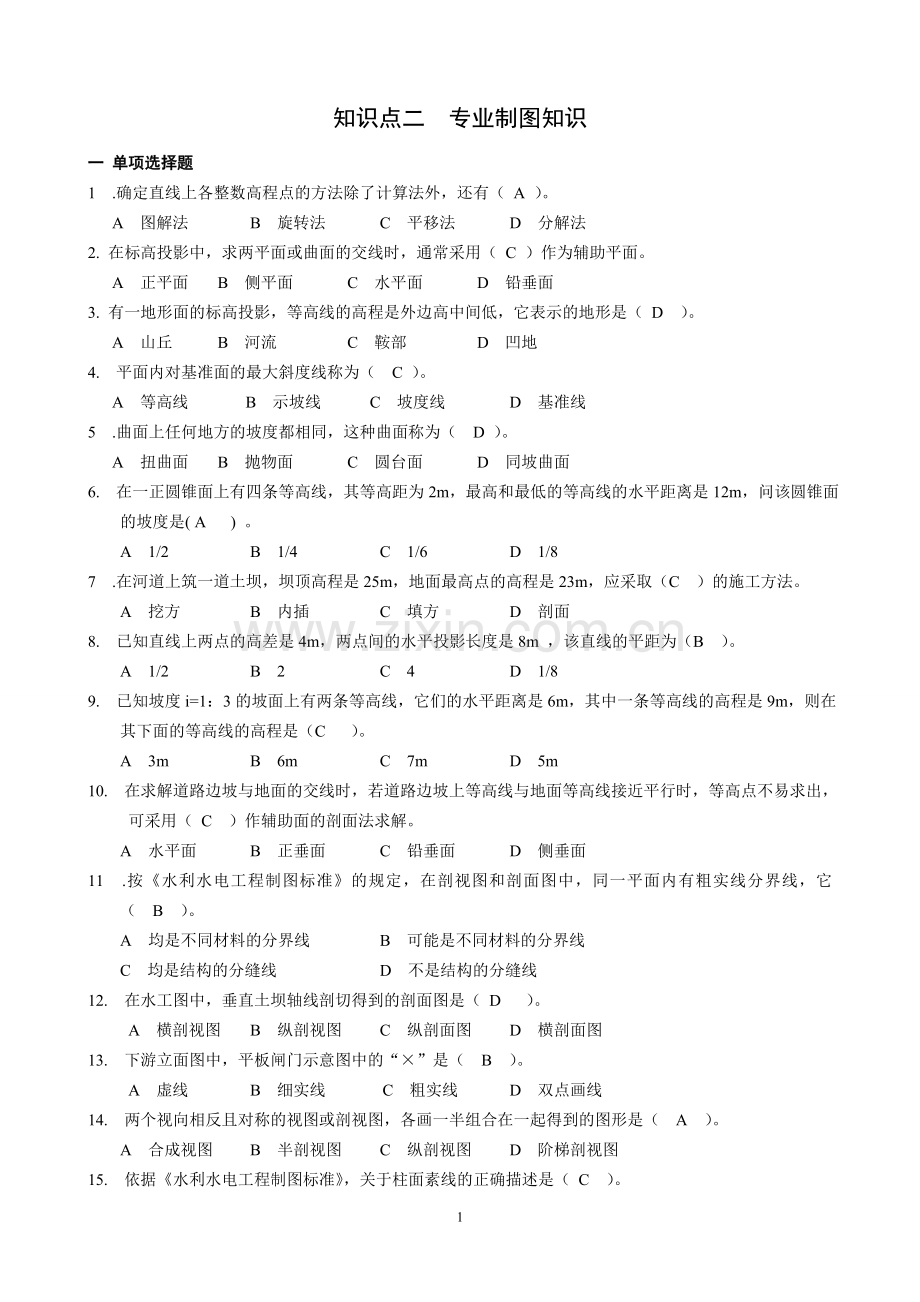

知识点二 专业制图知识
一 单项选择题
1 .确定直线上各整数高程点的方法除了计算法外，还有（ A ）。
A 图解法 B 旋转法 C 平移法 D 分解法
2. 在标高投影中，求两平面或曲面的交线时，通常采用（ C ）作为辅助平面。
A 正平面 B 侧平面 C 水平面 D 铅垂面
3. 有一地形面的标高投影，等高线的高程是外边高中间低，它表示的地形是（ D ）。
A 山丘 B 河流 C 鞍部 D 凹地
4. 平面内对基准面的最大斜度线称为（ C ）。
A 等高线 B 示坡线 C 坡度线 D 基准线
5 .曲面上任何地方的坡度都相同，这种曲面称为（ D ）。
A 扭曲面 B 抛物面 C 圆台面 D 同坡曲面
6. 在一正圆锥面上有四条等高线，其等高距为2m，最高和最低的等高线的水平距离是12m，问该圆锥面的坡度是( A ) 。
A 1/2 B 1/4 C 1/6 D 1/8
7 .在河道上筑一道土坝，坝顶高程是25m，地面最高点的高程是23m，应采取（C ）的施工方法。
A 挖方 B 内插 C 填方 D 剖面
8. 已知直线上两点的高差是4m，两点间的水平投影长度是8m ，该直线的平距为（B ）。
A 1/2 B 2 C 4 D 1/8
9. 已知坡度i=1：3的坡面上有两条等高线，它们的水平距离是6m，其中一条等高线的高程是9m，则在其下面的等高线的高程是（C ）。
A 3m B 6m C 7m D 5m
10. 在求解道路边坡与地面的交线时，若道路边坡上等高线与地面等高线接近平行时，等高点不易求出，可采用（ C ）作辅助面的剖面法求解。
A 水平面 B 正垂面 C 铅垂面 D 侧垂面
11 .按《水利水电工程制图标准》的规定，在剖视图和剖面图中，同一平面内有粗实线分界线，它（ B ）。
A 均是不同材料的分界线 B 可能是不同材料的分界线
C 均是结构的分缝线 D 不是结构的分缝线
12. 在水工图中，垂直土坝轴线剖切得到的剖面图是（ D ）。
A 横剖视图 B 纵剖视图 C 纵剖面图 D 横剖面图
13. 下游立面图中，平板闸门示意图中的“×”是（ B ）。
A 虚线 B 细实线 C 粗实线 D 双点画线
14. 两个视向相反且对称的视图或剖视图，各画一半组合在一起得到的图形是（ A ）。
A 合成视图 B 半剖视图 C 纵剖视图 D 阶梯剖视图
15. 依据《水利水电工程制图标准》，关于柱面素线的正确描述是（ C ）。

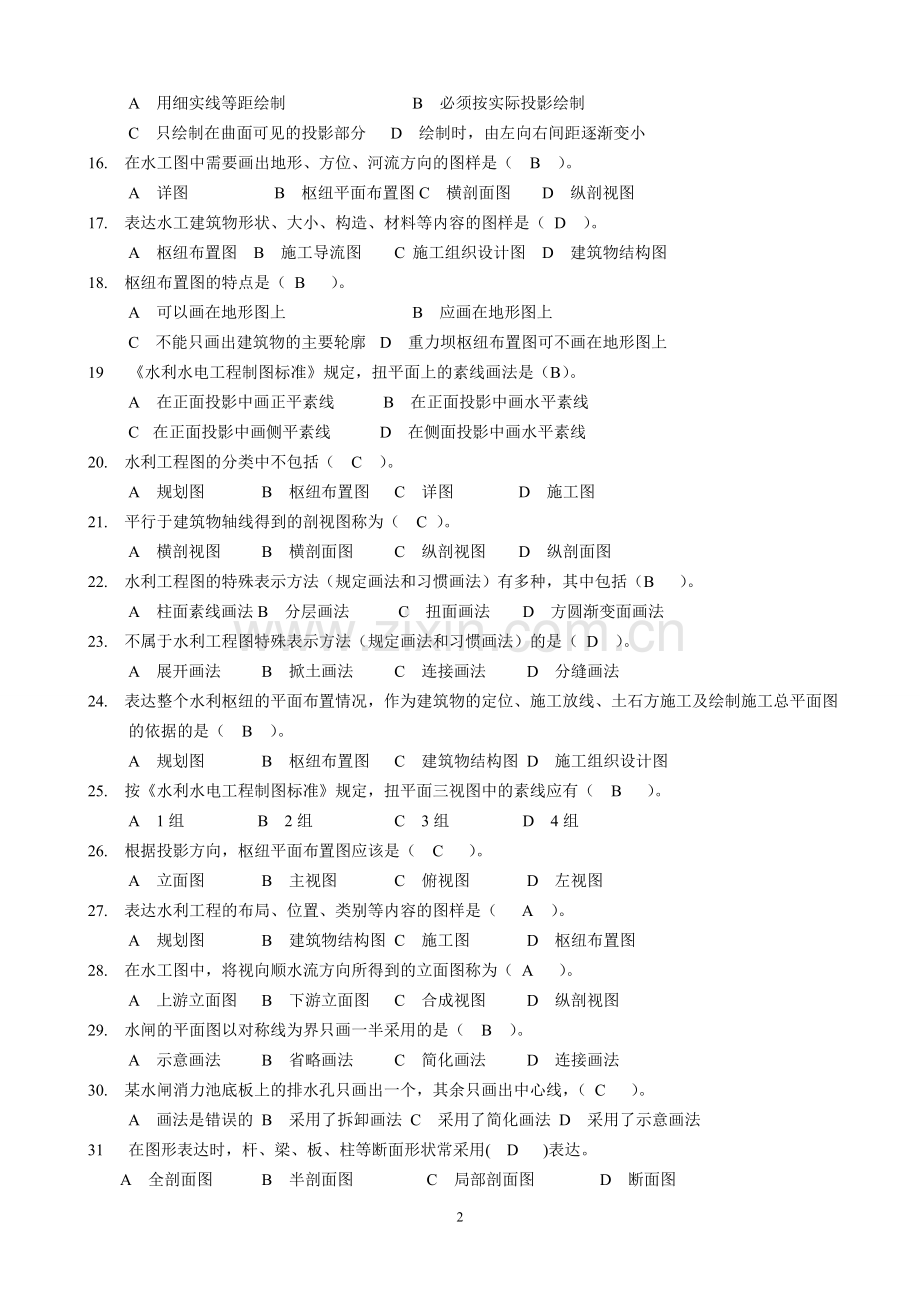

A 用细实线等距绘制 B 必须按实际投影绘制
C 只绘制在曲面可见的投影部分 D 绘制时，由左向右间距逐渐变小
16. 在水工图中需要画出地形、方位、河流方向的图样是（ B ）。
A 详图 B 枢纽平面布置图C 横剖面图 D 纵剖视图
17. 表达水工建筑物形状、大小、构造、材料等内容的图样是（ D ）。
A 枢纽布置图 B 施工导流图 C 施工组织设计图 D 建筑物结构图
18. 枢纽布置图的特点是（ B ）。
A 可以画在地形图上 B 应画在地形图上
C 不能只画出建筑物的主要轮廓 D 重力坝枢纽布置图可不画在地形图上
19 《水利水电工程制图标准》规定，扭平面上的素线画法是（B）。
A 在正面投影中画正平素线 B 在正面投影中画水平素线
C 在正面投影中画侧平素线 D 在侧面投影中画水平素线
20. 水利工程图的分类中不包括（ C ）。
A 规划图 B 枢纽布置图 C 详图 D 施工图
21. 平行于建筑物轴线得到的剖视图称为（ C ）。
A 横剖视图 B 横剖面图 C 纵剖视图 D 纵剖面图
22. 水利工程图的特殊表示方法（规定画法和习惯画法）有多种，其中包括（B ）。
A 柱面素线画法B 分层画法 C 扭面画法 D 方圆渐变面画法
23. 不属于水利工程图特殊表示方法（规定画法和习惯画法）的是（ D ）。
A 展开画法 B 掀土画法 C 连接画法 D 分缝画法
24. 表达整个水利枢纽的平面布置情况，作为建筑物的定位、施工放线、土石方施工及绘制施工总平面图的依据的是（ B ）。
A 规划图 B 枢纽布置图 C 建筑物结构图 D 施工组织设计图
25. 按《水利水电工程制图标准》规定，扭平面三视图中的素线应有（ B ）。
A 1组 B 2组 C 3组 D 4组
26. 根据投影方向，枢纽平面布置图应该是（ C ）。
A 立面图 B 主视图 C 俯视图 D 左视图
27. 表达水利工程的布局、位置、类别等内容的图样是（ A ）。
A 规划图 B 建筑物结构图 C 施工图 D 枢纽布置图
28. 在水工图中，将视向顺水流方向所得到的立面图称为（ A ）。
A 上游立面图 B 下游立面图 C 合成视图 D 纵剖视图
29. 水闸的平面图以对称线为界只画一半采用的是（ B ）。
A 示意画法 B 省略画法 C 简化画法 D 连接画法
30. 某水闸消力池底板上的排水孔只画出一个，其余只画出中心线，（ C ）。
A 画法是错误的 B 采用了拆卸画法 C 采用了简化画法 D 采用了示意画法
31 在图形表达时，杆、梁、板、柱等断面形状常采用( D )表达。
A 全剖面图 B 半剖面图 C 局部剖面图 D 断面图
32 剖面符号的线型（D ）。
A 只有斜线为粗实线 B 均为粗实线 C 只有斜线为细实线 D 均为细实线
33 《水利水电工程制图标准》规定，尺寸线（ C ）。
A 可以用轮廓线代替 B 可以用轴线代替C 不能用任何图线代替 D 可以用中心线代替
34 按《水利水电工程制图标准》的规定，在剖视图和剖面图中，同一平面内有粗实线分界线，它（ C ）。
A 一定是画错的线 B 不是材料的分界线
C 可能是结构的分缝线和材料的分缝线 D 不是结构的分缝线
35 在水工图中，垂直土坝轴线剖切得到的剖面图是（ D ）。
A 横剖视图 B 纵剖视图 C 纵剖面图 D 横剖面图
36 两个视向相反且对称的视图或剖视图，各画一半组合在一起得到的图形是（ A ）。
A 合成视图 B 半剖视图 C 纵剖视图 D 阶梯剖视图
37 表达水工建筑物形状、大小、构造、材料等内容的图样是（ D）。
A 枢纽布置图 B 施工导流图 C 施工组织设计图 D 建筑物结构图
38 用1:500的比例画图，物体上1米长的线段应画（ C）
A 500mm B 5mm C 2mm D 10mm
39 水闸的平面图以对称线为界只画一半采用的是（ B ）。
A 示意画法 B 省略画法 C 简化画法 D 连接画法
40 某水闸消力池底板上的排水孔只画出一个，其余只画出中心线，（ C ）。
A 画法是错误的 B 采用了拆卸画法 C 采用了简化画法 D 采用了示意画法
41 标准规定，不说明的情况下，标高、桩号及规划图的尺寸的单位是（ A ）。
A m B mm C cm D 以上均可
42 分别用1：5、1：10、1：20的比例画同一个物体时哪个图形最大？（A ）
A 1：5 B 1：10 C 1：20 D 一样大
43 平面上的示坡线（ B ）
A 与等高线平行 B 与等高线垂直 C 是正平线 D 一定是投影面平行线
44 水工图中规定，在回转体的曲面上画出的素线是（ B ）
A 粗实线 B 细实线 C 点画线 D 虚线
45 挡水建筑物平面布置图上的水流方向应该是（C ）
A 从左到右或从下而上 B 从右到左或从上而下C 自上而下或从左到右 D 自下而上或从左到右
46 过水建筑物沿着平行于水流方向的轴线位置剖切得到的剖视图是（ C）
A 横剖视图 B 局部剖视图 C 纵剖视图 D 纵断面图
二 判断题
1.如果地形面上相邻等高线的高差相等，其水平距离也相等。（ F）
2.在地形面的标高投影图中，相邻的等高线越稀疏，该坡面越陡。 （ F）
3.在倒圆锥面的标高投影中，等高线的半径越大高程数值就越小。 （ F）
4.水利工程图上一般采用与测量相一致的标准海平面作为基准面。（T ）
5.直线的标高投影是用坡度和指向上坡的箭头表示的。（ F）
6.圆锥面的示坡线不能通过锥顶点。 （ F）
7.山丘的标高投影，等高线的高程是外圈低，内圈高。( T )
8.坡度线是平面上对H面的最大斜度线，因此坡度线的坡度就是该平面的坡度。（T ）
9.在一条直线上有A、B两点，已知A、B点之间的水平距离是18m，A点高程是8m，B点高程是2m，则该直线的平距是1/3。（F ）
10.正圆锥面是同坡曲面的特例。 （ T）
11.《水利水电工程制图标准》规定，工程施工图中的每一个图均应标注其名称。（ T）
12.《水利水电工程制图标准》规定，绘制直线面 （即直母线形成的曲面）上的素线，必须严格等分圆弧绘制。（F ）
13.详图的表达方式与被放大部分的表达方式无关。（ T）
14.《水利水电工程制图标准》规定，视向逆水流方向得到的立面图称为上游立面图。（F）
15.用合成视图表达的工程形体，必须沿观看方向对称或基本对称。（T ）
16.《水利水电工程制图标准》规定，大坝、水电站等建筑物的平面图应按水流方向自上而下布置视图。（ T）
17.详图的标注方法是：在被放大的部分用粗实线画小圆圈，并标注字母，详图用相同的字母标注图名，并注写比例。（F ）
18.《水利水电工程制图标准》规定，对于图样中的一些细小结构，当其成规律分布时，可以简化绘制。（T ）
19.《水利水电工程制图标准》规定，当视图、剖视图中所要表达的结构被另外的结构遮挡时，可假想将这些结构拆掉，然后再进行投影。（T ）
20.《水利水电工程制图标准》规定，多层结构的尺寸用引出线的形式进行标注时，引出线 必须垂直通过被引的各层，文字说明和尺寸数字应按结构的层次顺序注写。（T ）
21.地形面上等高线高程数字的字头按规定指向上坡方向。（T ）
22.当A、B两点的基准面不同时，其标高投影值大的点一定比标高投影值小的点的空间位置高。（F ）
23.当基准面确定时，标高投影数值只能有正高程，不会出现零高程，也不会有负高程。（F ）
24.在标高投影中，空间一直线的位置也是由直线上的两个点及该直线的方向来确定。（T ）
25.连接直线上的两个点的标高投影可以确定一条直线。（T ）
26.用直线上一个点的标高投影并标注该直线坡度和方向可以确定一条直线。( T )
27.因为直线的坡度和平距互为倒数，所以坡度愈大，平距就愈大，反之亦然。（F ）
28.平行于基准面的直线，因为各点高程相等，所以没有坡度值，也不可能有平距（F ）。
29.两个坡度不相同的坡面，不可能求出坡面交线。（F ）
30.等高线是水平面与地面的交线。（T ）
三 多选题
1.直线AB两个端点的标高分别为a6.5、b9.8，，则该直线段上的整数高程点有（CD ）。
A 2、3 B 4、5 C 7、8 D 8、9
2.已知直线上两点的高差是2m，两点间的水平投影长度是10m ，下列不是该直线平距的为（ ACD ）。
A 1/5 B 5 C 2 D 10
3.已知坡度i=1：2的坡面上有两条等高线，它们的水平距离是8m，其中一条等高线的高程是6m，则不在其上面的等高线的高程是（ BC ）。 A 2m B 4m C 6m D 10m
4.在一倒立圆锥面上有四条等高线，最高和最低的等高线的水平距离是15m，高差为5m，下列已给出该圆锥面的坡度，试问不正确的是( BCD ) 。
A 1/3 B 1/5 C 1/6 D 1/8
5.在地形图中，有几组等高线都是有规律的朝一个方向凸出，它表示的地形可能是（ ABCD ）。A 山脊 B 山谷 C 鞍部 D 凹地
6.在地形图中，当等高线是一环套一环而不规则的封闭曲线时，则可能表示的地形面是（ AB ）。
A 山丘 B 洼地（凹地） C 圆锥 D 圆球
7.平面上的坡度线方向一定是（ AB ）。
A 垂直平面上的等高线 B 且由高处指向低处 C 任意方向 D 由低指向高
8.在标高投影中，平面的表示方法有（ BC ）。
A 一条等高线 B 一条等高线和一条坡度线
C 一条倾斜直线和平面的坡度 D 一条倾斜直线
9.同一建筑物上，高程相同的任意两条等高线在投影图中没有相交，但（ AC ）。
A 一定可以相交 B 不一定相交 C 延长后一定相交 D 不会相交
10. 在标高投影中，建筑物的坡面需要用示坡线表达，而且绘制示坡线时应该是（ AB ）。
A 用细实线 B 长短间隔 C 用粗实线 D 长度相等
11.坡边线即“坡面与地面的交线”，它包括（ BD ）。
A 坡度线 B 开挖线 C 坡面交线 D 坡脚线
12.某建筑物在兴建过程中，既有填方又有挖方，该建筑物与地形面一定会出现（ AB ）。
A 坡脚线 B 开挖线 C 坡面交线 D 与地面无交线
13.国标规定水工建筑图中应该用粗实线绘制的还有( ABCD )。
A 施工缝 B 温度缝 C 沉陷缝 D 防震缝
14.隧洞、渠道、溢洪道等建筑物的纵剖视或纵剖面图，可在图形的下方列表注写沿轴线的内容有（ AB ）。 A 桩号 B 高程 C 标号 D 高差
15.在水工图中，对河流的左右岸规定是左手一侧是左岸，右手一侧为右岸，其视向应为（ AD ）。
A 顺水流 B 逆水流 C 面向上游 D 面向下游
16.水利工程的兴建一般需要经过五个阶段。分别为勘测、规划、设计,还有（ BC ）。
A 放样 B 施工 C 验收 D 打桩
17.在水工图中，常见曲面有圆柱、圆锥等，绘制圆柱素线时，下列描述正确的是（ ABC ）。
A 素线依轴线对称布置 B 素线愈靠轴线愈稀
C 素线愈靠轮廓线愈密 D 素线等距绘制
18.在水工图中常见的曲面有扭面、渐变面等，而水工建筑物中常见的扭平面有（ AB ）。
A 内扭面 B外扭面 C 只有内扭面而无外扭面 D 只有外扭面而无内扭面
19．渐变段是水利工程中较为常见的过渡段，它的断面是由（ CD ）。
A 梯形变到矩形 B 矩形变到梯形 C 圆形变到矩形 D 矩形变到圆形
20.水利水电工程的枢纽总布置图，一般应包括（ ABC ）。
A 平面布置图 B 上下游立视图 C 剖视（或剖面）图 D 施工组织设计图
21.枢纽总布置图中，应有地形等高线，测量坐标网，地质符号及名称，河流名称和流向，还有（ ABCD ）。
A 指北针 B 各建筑物名称
C 建筑物轴线及方位，沿轴线的桩号 D 主要尺寸和高程等
22. 在水工图中，溢流坝剖面的轮廓线一般由下列哪些线段构成（ ABC ）。
A 直线 B 圆弧 C 非圆曲线（用描点法绘制） D 双点划线
23.绘制某一水工建筑物，拟采用1：100的比例来绘制，详图拟采用下列哪种比例来绘制（AC ）。
A 1 : 10 B 1:200 C 1:20 D1:1000
24.属于水利工程图特殊表示方法（规定画法和习惯画法）的是（ABC ）。
A 展开画法 B 掀土画法 C 连接画法 D 分缝画法
25.下列与枢纽平面布置图投影方向不符合的应该是（ ABD ）。
A 立面图 B 主视图 C 俯视图 D 左视图
26.水利工程图的分类中包括（ABD ）。A 规划图 B 枢纽布置图 C 详图 D 施工图
27.依据《水利水电工程制图标准》，关于柱面素线的描述不正确的是（ ABD ）。
A 用细实线等距绘制 B 必须按实际投影绘制
C 只绘制在曲面可见的投影部分 D 绘制时，由左向右间距逐渐变小
28.不能详细表达水工建筑物形状、大小、构造、材料等内容的图样是（ ABC ）。
A 枢纽布置图 B 施工导流图 C 施工组织设计图 D 建筑物结构图
29.在水工图中关于纵剖视图的表达方法，下列说法正确的是（ ABD ）。
A 全剖视 B沿建筑物长度方向中心线剖切 C配置在俯视图位置 D配置在主视图位置
一、单项选择题（每题1分）
1  A， 2  C， 3  D， 4  C ， 5 D ，6  A ，7  C ，8  B ，9 C，10  C，
11 B， 12 D， 13  B ，14 A， 15  C ，16  B ，17  D ，18  B ，19  B，20  C，
21  C， 22 B ， 23  D ，24  B ，25  B， 26  C ，27  A ，28  A ，29 B ，30  C， 31 D，32 D，33，D，34 C，35 C，36 D，37 A，38 D，39 C，40 B，41 C，42 A，43 A，44 B，45 B，46，C，47 C。
二、是非判断题（每题1分）
1  ×  2  ×  3  ×  4  √5  ×  6  ×  7  √  8  √  9  × 10  √
11  √  12  ×  13  √ 14  ×  15  √  16  √17  × 18  √ 19  √ 20  √
21  √ 22  ×  23 ×24  √  25  √  26  √ 27  × 28  × 29  ×30  √
三、多项选择题（每题2分）
1  CD， 2  ACD， 3  BC， 4  BCD ， 5 ABCD ，6  AB ，7  AB ，8  BC ，9A C，10  AB，11 BD， 12 AB， 13 ABCD ， 14  AB ，15  AD ，16  BC ，17  ABC ，18  AB，19  CD，
20  ABC， 21 ABCD ， 22  ABC ，23  AC ，24  ABC， 25  ABD ，26  ABD ，27  ABD ，28 ABC ，29  ABD，
