Eplan如何按每个柜子单独生成元件清单.doc

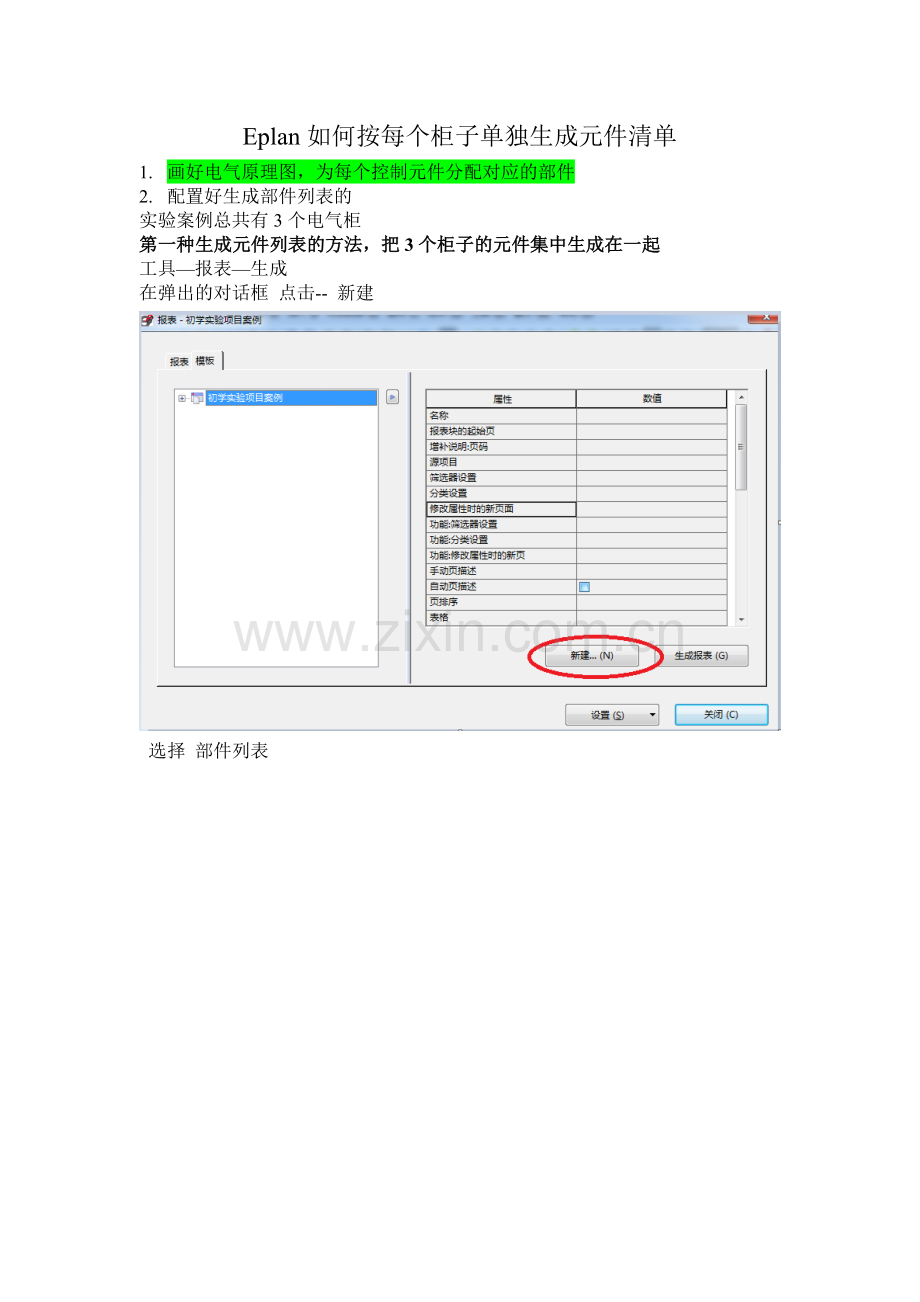

Eplan如何按每个柜子单独生成元件清单
1. 画好电气原理图，为每个控制元件分配对应的部件
2. 配置好生成部件列表的
实验案例总共有3个电气柜
第一种生成元件列表的方法，把3个柜子的元件集中生成在一起
工具—报表—生成

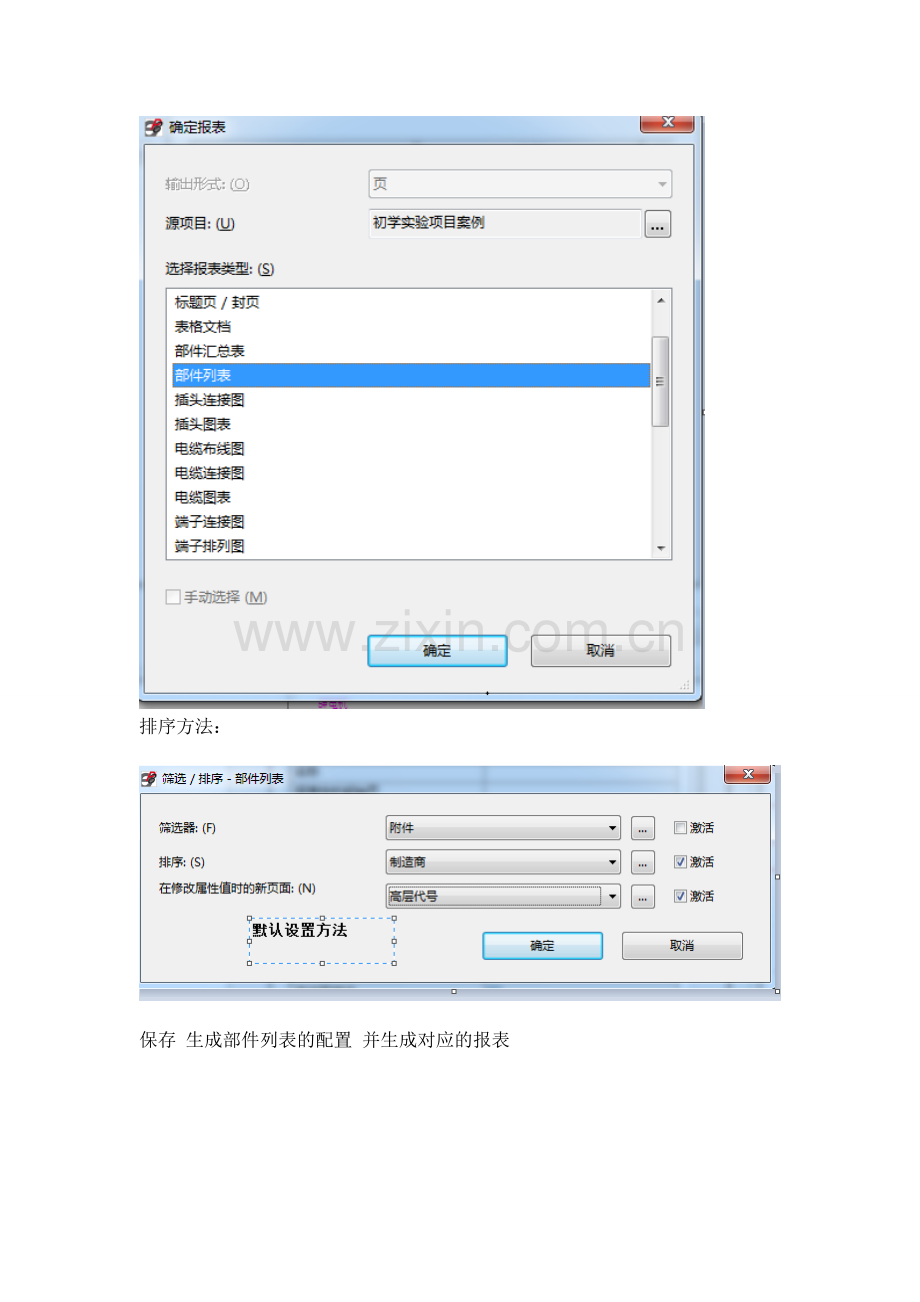

在弹出的对话框 点击-- 新建

选择 部件列表

排序方法：

保存 生成部件列表的配置 并生成对应的报表

结果如下：

备注：此种生成办法的缺点
当一个项目有很多柜子的时候，车间在同时制作的过程中，在分配每个柜子原件的 时候有点不方便

第二种生成元件列表的方法，把单个柜子的元件归类起来，一个柜子一份元件清单

工具—报表—生成
在弹出的对话框 点击-- 新建

选择 部件列表

排序方法： 此步配置要稍微修改下

生成报表如下：
此此共生成了3份，每个柜子单独一份

这样车间制作的时候，每个柜子都有一份独立的元件清单，大大提高了车间制作效率
