1、单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四

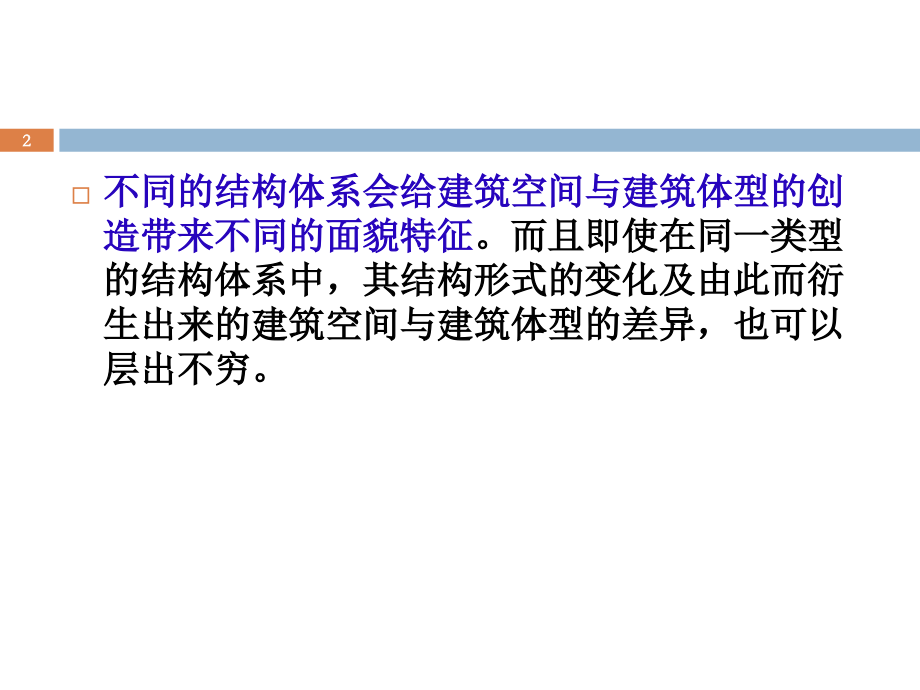

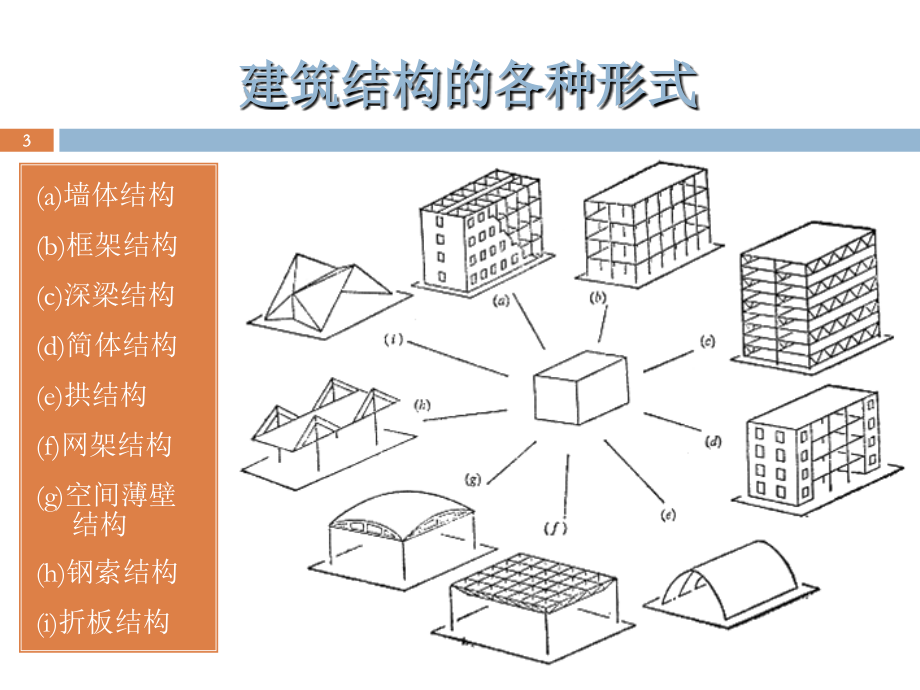

2、级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,折板结构,1,不同的结构体系会给建筑空间与建筑体型的创造带来不同的面貌特征,。而且即使在同一类型的结构体系中,其结构形式的变化及由此而衍生出来的建筑空间与建筑体型的差异,也可以层出不穷。,2,建筑结构的各种形式,(a),墙体结构,(b),框架结构,(c),深梁结构,(d),简体结构,(e),拱结构,(f),网架结构,(g),空间薄壁结构,(h),钢索结构,(i),折板结构,3,折板结构,20,世纪,20,

3、年代,欧洲已有折板屋盖。中国在,50,年代有所应用,自,60,年代后期起,发展较快,折板结构建筑中绝大部分采用折叠式生产的,V,形折板屋盖,。,折板结构的变化从最简单的相互平行的“平行折板”,逐渐演变成相互反向的折板,使建筑物更富有造型艺术的特点。,4,折板结构由多块条形平板组合而成的空间结构,,是一种既能承重,又可围护,用料较省,刚度较大的薄壁结构,。,可用作车间、仓库、车站、商店、学校、住宅、亭廊、体育场 看台等工业与民用建筑的 屋盖。此外,折板还可 用作外墙、基础及 挡土墙。,全折板房屋,5,折板按截面形式分有折线多边形、槽形、形及,V,形折板等。按跨数分有单跨、多跨及悬臂折板。按覆盖平

4、面分有矩形、扇形、环形及圆形的平面折板。按所用材料分有钢筋混凝土折板、预应力混凝土折板及钢纤维混凝土折板。如果折板沿跨度方向也是折线形或弧线形,则形成折板拱,是大跨度屋盖结构的形式之一。,折板结构分类,6,折板的组成及其作用,1.,组成:折板结构与,筒壳相似。一般由,折,板,、,边梁,、和,横隔,三,部分组成。对于多波,预制折板,也可以靠,转折处的边棱代替边梁。,7,2.,作用:,(,1,)折板:主要起承重及维护作用,(,2,)边梁:,A.,作为简支板或连续板的横向支承,B.,联接相邻折板,加强折板的纵向刚度。,C.,增强折板的平面外刚度。,D.,对折板起加劲的作用,(,3,)横隔:,A.,保

5、证折板结构为双向受力的空间结构体系。,B.,作为折板边梁的纵向支座,承受折板传来的顺剪力,并传给下部支承结构,C.,作为折板的板端边框,加强折板的横向刚度,并保持折板的几何形状不变,8,折板结构的受力特点,根据折板结构的受力特点,按其跨度与波长的比,分为,长折板,(L1/L21),和,短折板,(L1/L21/15,1/5,1/35,37.5,预应力混凝土,V,形折板,27,25,1/20,1/7,1/40,310.5,16,17,有边梁的折板结构由,折板、边梁、横隔,三部分组成,是现浇结构。,2,、,有边梁折板,筒壳式折板结构,构造如图:,18,这种结构与筒壳结构基本类同,设计时要注意如下构造

6、A.,折板的水平顶面板宽要求,(,0.25,0.4,),L2,或,(,3.0,3.5,),m,,这样能保证板厚不超过,100mm,。,B.,相应上述的要求,要求波长,L2,(,10,12,),m,C.,折板应做成同样的厚度,并且其倾角不宜大于,30,。,D.,折板的矢高一般不应小于,0.1 L2,。矢高太小时,对边缘构件的水平作用力将会太大而不利。,横隔,:由于其跨度不是很大,一般多用薄腹梁或框架梁。,19,折板结构的优缺点,1.,优点:,A.,受力优于梁板式,平板结构。,B.,模板简单,C.,造型独特,2.,缺点:,折板很薄,一般需增加保温隔热材料,另折板结构在室内不平,可利用其造型,可

7、吊顶,也可不吊顶。,20,折板的平面布置,平面布置,采用下列形式:,(,1,)外伸悬挑,(,2,)变形,(,3,)并列、组合,21,工程实例,1,、,巴黎联合国教科文组织总部会议大厅,P.L.,奈尔维,设计长条板,,巴黎联合国教科文组织总部大厦会议厅,。按照应力变化的规律,将折板截面由两端向跨中逐渐增大,使大厅屋顶具有韵律感。,22,其大厅,采用两跨连续的折板钢架结构。大厅两边支座为折板墙,中间支座为支撑于,6,根柱子上的大梁。,23,2,、内蒙古大草原上的一座丰碑,成吉思汗博物馆,成吉思汗,博物馆位于内蒙古自治区鄂尔多斯市成吉思汗陵旅游区。建筑面积为,1.2,万平方米,屋面结构长,193.7

8、m,,宽,94.4m,,高,36.5m,,屋面展开面积为,18390,平方米。,屋盖采用管桁架,+,焊接球节点网架组成的折板壳屋盖结构体系,由呈辐射布置的,11,对,22,榀管桁架构成的支撑结构,+11,对,22,榀桁架之间的多面体折板网架结构组合而成,24,折板网格结构由双层正交正放网格结构组成,厚度为,2.5m,,采用焊接空心球节点,。,管,桁架与折板网格桁架之间的连接单元,与管桁架相连一端采用相贯焊形式,另一端为焊接空心球节点,25,3,、烟台开发区客运站,建筑整体呈,“,L,”形配置,由出入站大厅和候车大厅形成两翼,环抱公交与长途客运停车场,对应绿建筑设计手法,以折板屋顶形塑整体造型,象征汽车传运站速度、便捷、先进的形象,26,

展开阅读全文
