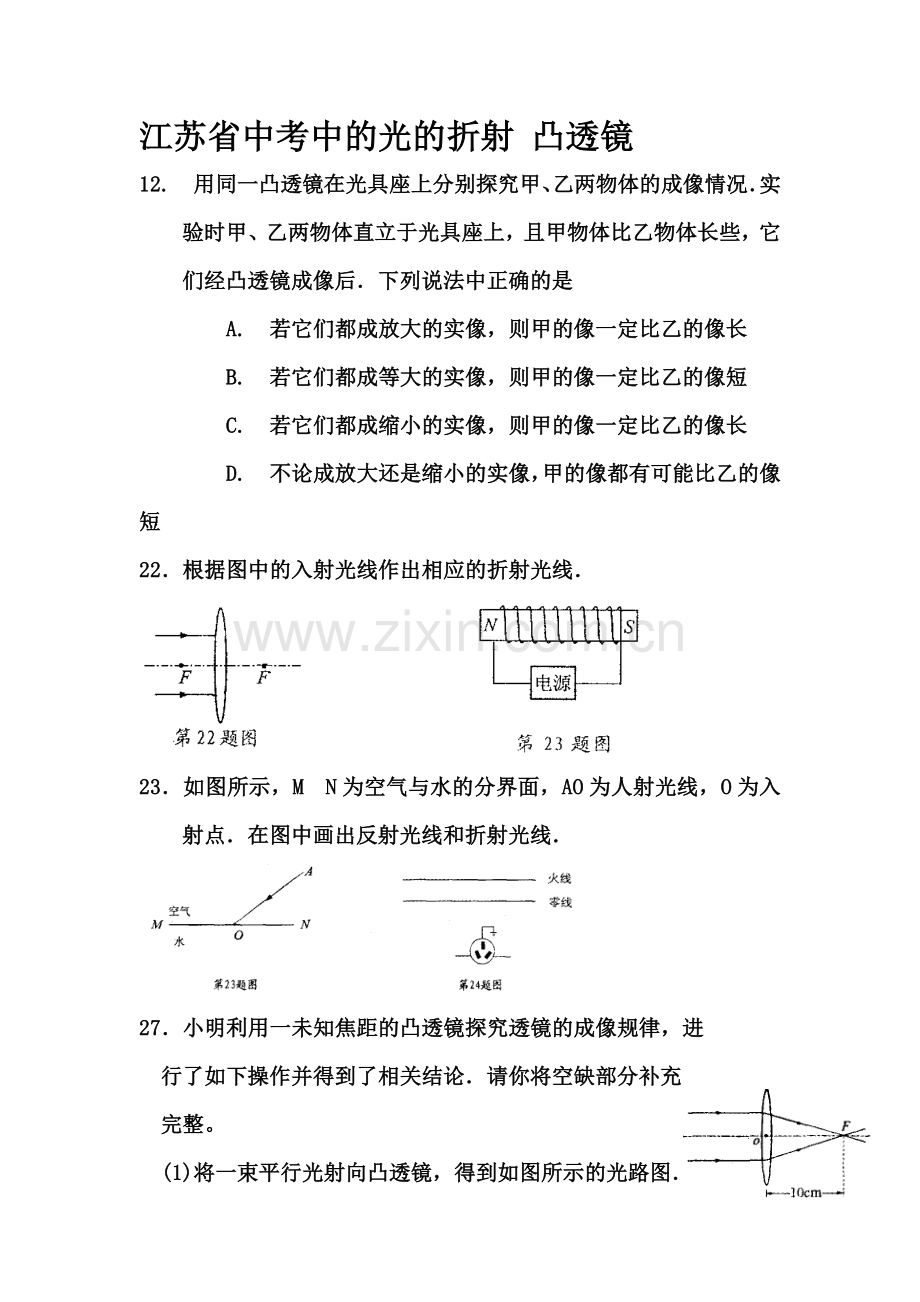

江苏省中考中的光的折射 凸透镜
12. 用同一凸透镜在光具座上分别探究甲、乙两物体的成像情况．实验时甲、乙两物体直立于光具座上，且甲物体比乙物体长些，它们经凸透镜成像后．下列说法中正确的是
    A. 若它们都成放大的实像，则甲的像一定比乙的像长
    B. 若它们都成等大的实像，则甲的像一定比乙的像短
    C. 若它们都成缩小的实像，则甲的像一定比乙的像长
    D. 不论成放大还是缩小的实像，甲的像都有可能比乙的像短
22．根据图中的入射光线作出相应的折射光线．

23．如图所示，M N为空气与水的分界面，AO为人射光线，O为入射点．在图中画出反射光线和折射光线．

27．小明利用一未知焦距的凸透镜探究透镜的成像规律，进
行了如下操作并得到了相关结论．请你将空缺部分补充
完整。
(1)将一束平行光射向凸透镜，得到如图所示的光路图．
则该透镜的焦距为 cm．
(2)将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在 ．
(3)按要求进行观察和测量，并将观测情况记录在下表中．

①上表中实验序号2中像的性质为 ，实验序号4中像距为 cm②当烛焰从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向 (选填“靠近”或“远离”）透镜的方向移动．
3．下列光现象中，由于光的折射而形成的是

6． 下列光现象中，由于光的反射而形成的是

22．在探究凸透镜成像规律时，调节凸透镜、光屏和烛焰，使它们的中心在同一直线上，并且大致在同一高度，当物距为20cm时，移动光屏，可在光屏上得到一个清晰的等大、倒立的实像．当物距为25cm时，移动光屏，可得到一个清晰的 ▲ 、倒立的实像．当物距为5cm时，成 ▲ 像，在放大镜和投影仪中，成像情况与此类似的是 ▲ ．
(2)如图乙所示，MN为空气与水的分界面，AO为入射光线，入射点为O，在图中画出折射光线并标出折射角．

21. 如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径.由图可知： (甲透镜/乙透镜)是凹透镜，可用于 (近视/远视）眼的矫正.

23．将一物体分别放在甲、乙两凸透镜前相等距离处，通过甲透镜成缩小的像，通过乙透镜成等大的像，由此可推断：所成的 (都是实像/都是虚像/―个是实像、一个是虚像),甲透镜的焦距 （小于/等于/大于）乙透镜的焦距.
15．如图，光在两种物质分界面上发生了反射和折射．若入射光线与分界面的夹角是60o。，反射光线与折射光线垂直，那么反射角是▲o，折射角是▲o。

(2)在图乙中画出通过透镜后的折射光线．

23.如图所示，平行于主光轴的两条光线射向凸透镜，请画出它们通过透镜后的折射光线．

17.小明用凸透镜、蜡烛、光屏和刻度尺等器材，探究凸透镜成像的规律。
题17图
（1）如图所示，将凸透镜正对着太阳光，把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个 ________ 的光斑，测得凸透镜的焦距是 _________ cm。
（2）小明将蜡烛、凸透镜和光屏的中心调到同一高度，无论怎样移动光屏，都不能得到清晰的像原因可能是 _________________ 。
（3）实验一段时间蜡烛变短，要使烛焰像仍然成在光屏的中心，应将光屏向 ____ 移动。
画出入射光线AO的折射光线。

16．如图所示，小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它．
(1)小明看不到硬币，这是因为光在均匀介质中沿 传播；
(2)将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的 现象；
第16题图
(3)沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，这是利用了
光的 现象．

(1)完成图甲中光路图．
第23题图

7．把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小、最亮的光斑．若将一物体放在此透镜前30cm处，则可在另一侧得到一个
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的虚像 D．正立、缩小的虚像
（1）根据图甲中的入射光线画出相应的折射光线．
第22题图
F
F
甲
乙
丙
O

第25题图

A
27．（3分）如图所示是“探究平面镜成像特点”的情景，
（1）该实验采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到B 蜡烛，是为了能确定 ▲ ；选取两支相同的蜡烛，目的是为了 ▲ ．
（2） 如果将点燃的蜡烛A远离玻璃板，则像将 ▲ 玻璃板．
7．人的眼睛像一架神奇的照相机，对于近视者而言，远处物体经晶状体折射所形成像的位置以及相应的矫正方式是
A．像落在视网膜的前方，需佩戴凹透镜矫正
B．像落在视网膜的前方，需佩戴凸透镜矫正
C、像落在视网膜的后方．需佩戴凹透镜矫正
D．像落在视网膜的后方．需佩戴凸透镜矫正
20．小明用焦距为10cm的凸透镜做实验．他点燃蜡烛，沿光具座移动光屏，发观光屏上的像不完整(如图9所示)，原因是 中心、透镜中心和光屏中心不在同一高度．上述问题解决后，小明在光屏上看到了清晰、完整的像，测得蜡烛与凸透镜的距离为l 5cm。则该像是倒立、 (选填“放大”或“缩小”)的实像，应用这一原理制成的光学仪器有 (写一个即可)．
（2）画出图14中入射光线AO的反射光线，并标出反射角(用字母β表示)

9．近来，小华为了看清书上的字，眼睛与书的距离和视力正常时相比越来越近了，这说明小华已
A．患上近视眼，需要佩戴用凸透镜制成的眼镜
B．患上近视眼，需要佩戴用凹透镜制成的眼镜
C．患上远视眼，需要佩戴用凸透镜制成的眼镜
D. 患上远视眼，需要佩戴用凹透镜制成的眼镜
16．如图所示，一束光斜射到平静的水面上。同时发生反射和折射，则反射光线与入射光线的夹角为 ▲ 度，折射角 ▲ 入射角(选填“大于”、“小于”或“等于")。

(1)如图甲所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一束光。请在图甲中画出平面镜的位置和SA经平面镜反射后的光线．

3．古人在夕阳西下的时候吟出“柳絮飞来片片红”的诗句．洁白的柳絮这时看上去却是红色的，这是因为柳絮
A．发出红光 B．发出红外线
C．反射夕阳的红光 D．折射夕阳的红光
4．如图所示，在发光的灯泡附近放置一凸透镜，在远处的墙上出现了灯丝清晰的像．关于此像下列说法中正确的是
A．像是正立的
B．像是放大的
C．像是虚像
D．像比灯丝亮

33．按要求作图：
（1）如图a所示，一束光从空气斜射到玻璃砖上，请画出玻璃内的折射光线（大致方向）．

10．如图所示，一束激光AO由空气斜射入玻璃砖，折
射后从另一侧面射出，其出射点可能是图中的
M

N

P

Q

A

O

第10题图

A．M点
B．N点
C．P点
D．Q点
17．在探究凸透镜成像规律时，先将凸透镜正对太阳光，把一张纸放在它的另一侧，当纸上呈现一个最小光斑时，测得光斑到凸透镜的距离为10cm，则凸透镜的焦距是 ▲ cm．再调节烛焰、凸透镜和光屏，使它们的中心大致在同一高度，并处在 ▲ ．物距为30cm时，在光屏上成一个倒立、 ▲ 的实像．
（3）如图丙所示，根据给定的反射光线画出由空气斜射到水面的入射光线．
火线

零线

甲

丙

空气

水

第21题图

乙
