班级 姓名 学号
· ···············密 ·······················封 ······················ 线············

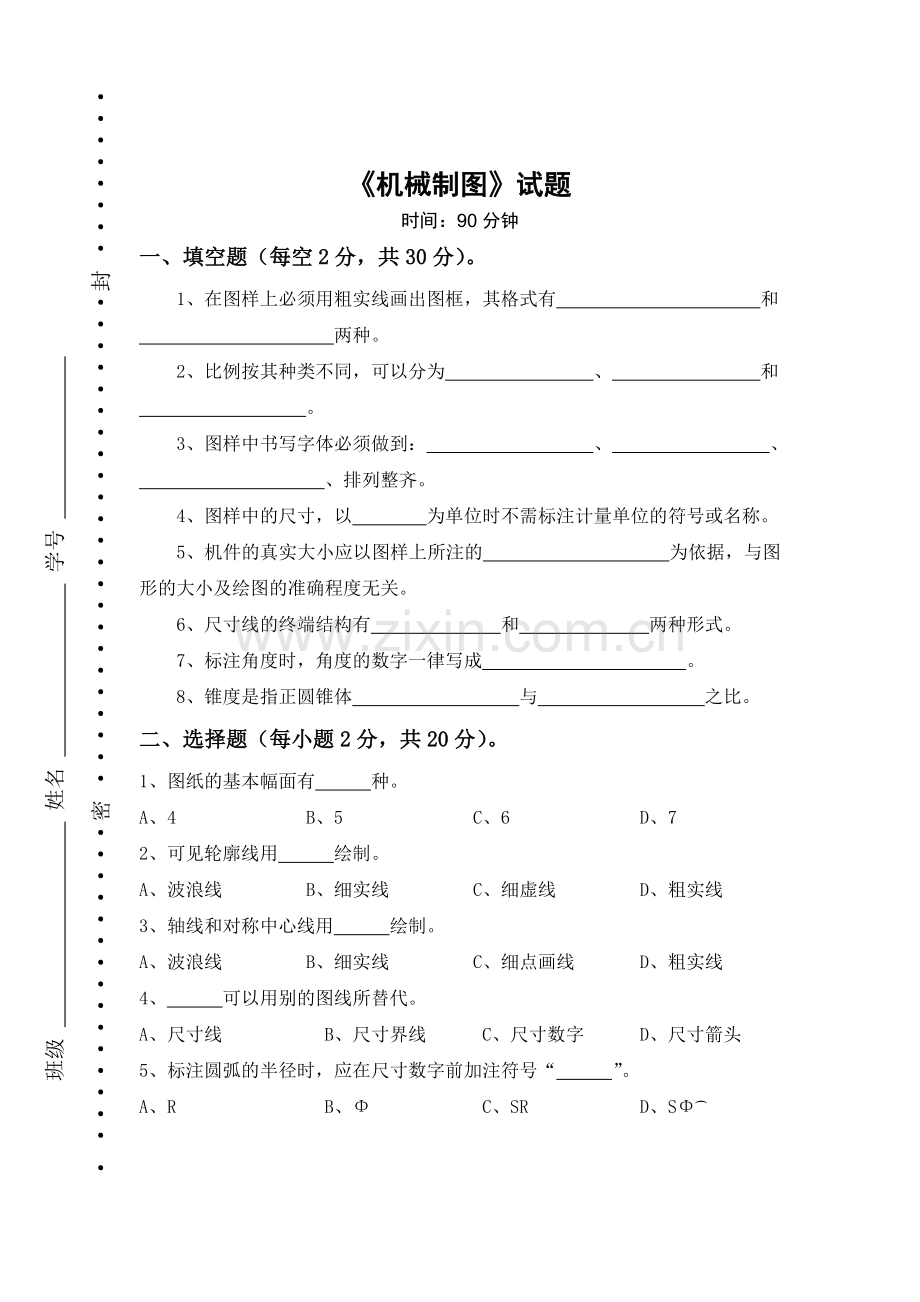

《机械制图》试题
时间：90分钟
一、填空题（每空2分，共30分）。
1、在图样上必须用粗实线画出图框，其格式有 和
两种。
2、比例按其种类不同，可以分为 、 和
。
3、图样中书写字体必须做到： 、 、
、排列整齐。
4、图样中的尺寸，以 为单位时不需标注计量单位的符号或名称。
5、机件的真实大小应以图样上所注的 为依据，与图形的大小及绘图的准确程度无关。
6、尺寸线的终端结构有 和 两种形式。
7、标注角度时，角度的数字一律写成 。
8、锥度是指正圆锥体 与 之比。
二、选择题（每小题2分，共20分）。
1、图纸的基本幅面有 种。
A、4 B、5 C、6 D、7
2、可见轮廓线用 绘制。
A、波浪线 B、细实线 C、细虚线 D、粗实线
3、轴线和对称中心线用 绘制。
A、波浪线 B、细实线 C、细点画线 D、粗实线
4、 可以用别的图线所替代。
A、尺寸线 B、尺寸界线 C、尺寸数字 D、尺寸箭头
5、标注圆弧的半径时，应在尺寸数字前加注符号“ ”。
A、R B、Φ C、SR D、SΦ͡

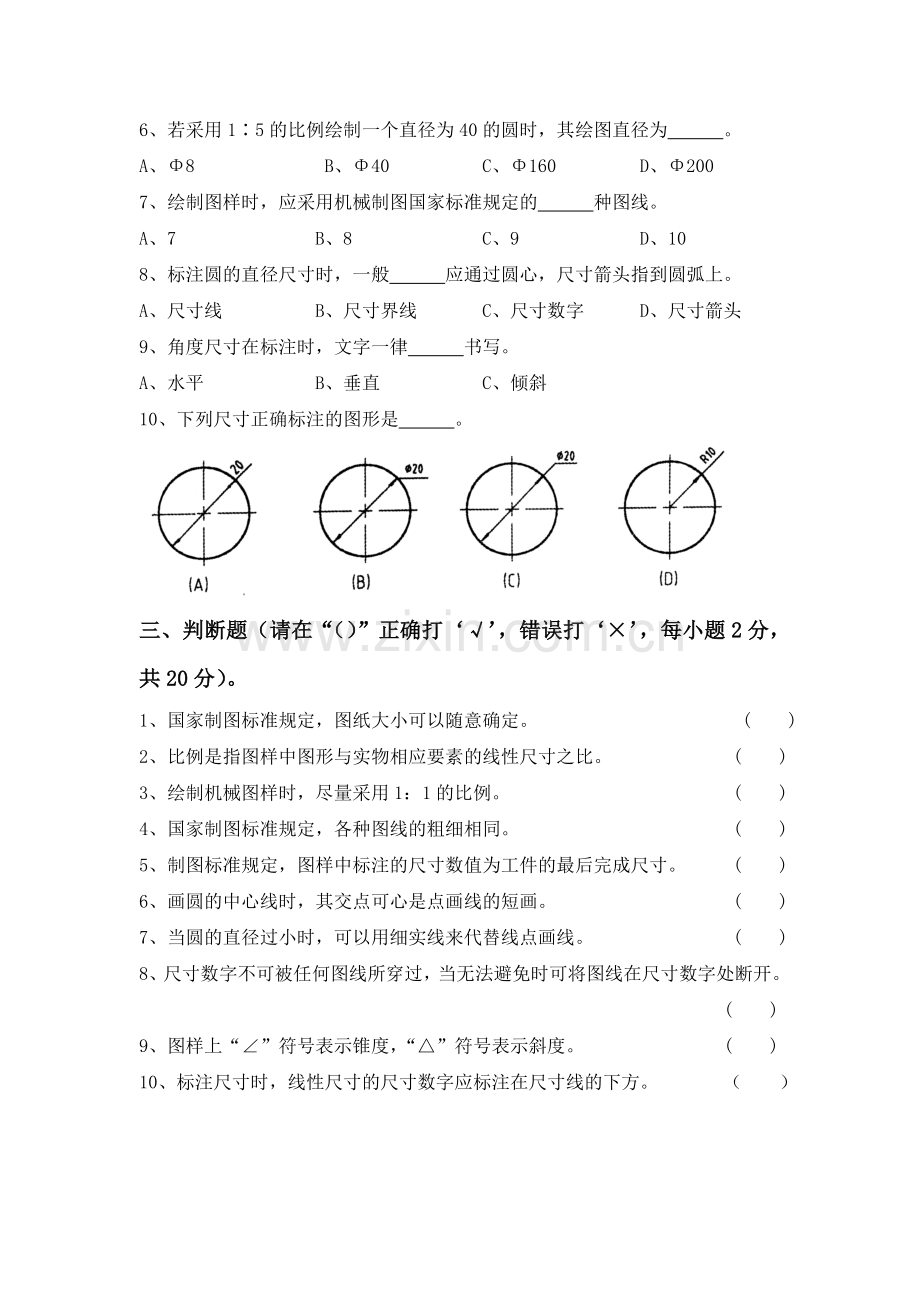

6、若采用1∶5的比例绘制一个直径为40的圆时，其绘图直径为 。
A、Φ8 B、Φ40 C、Φ160 D、Φ200
7、绘制图样时，应采用机械制图国家标准规定的 种图线。
A、7 B、8 C、9 D、10
8、标注圆的直径尺寸时，一般 应通过圆心，尺寸箭头指到圆弧上。
A、尺寸线 B、尺寸界线 C、尺寸数字 D、尺寸箭头
9、角度尺寸在标注时，文字一律 书写。
A、水平 B、垂直 C、倾斜
10、下列尺寸正确标注的图形是 。

三、判断题（请在“（）”正确打‘√’，错误打‘×’，每小题2分，共20分）。
1、国家制图标准规定，图纸大小可以随意确定。 ( )
2、比例是指图样中图形与实物相应要素的线性尺寸之比。 ( )
3、绘制机械图样时，尽量采用1：1的比例。 ( )
4、国家制图标准规定，各种图线的粗细相同。 ( )
5、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。 ( )
6、画圆的中心线时，其交点可心是点画线的短画。 ( )
7、当圆的直径过小时，可以用细实线来代替线点画线。 ( )
8、尺寸数字不可被任何图线所穿过，当无法避免时可将图线在尺寸数字处断开。
( )
9、图样上“∠”符号表示锥度，“△”符号表示斜度。 ( )
10、标注尺寸时，线性尺寸的尺寸数字应标注在尺寸线的下方。 （ ）

三、用平行法将已知线段AB分成6等份，保留作图轨迹（10分）。

四、完成下图的尺寸标注（10分）。

五、如下图所示，作正五角星，其外切圆直径为60，不保留作图轨迹（10分）。
