轮胎线介绍.pptx

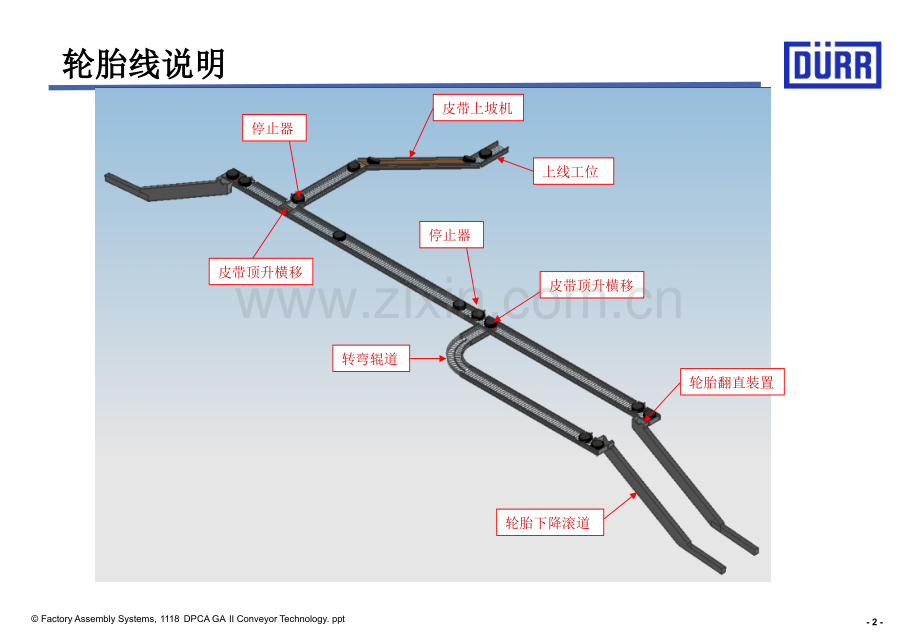

Factory Assembly Systems(FAS)WUHAN DONGFENG PEUGEOT CITROEN AUTOMOBILE COMPANY.LtdTire line descriptionFeb.21,2008-2-Factory Assembly Systems,1118 DPCA GA II Conveyor Technology.ppt轮胎线说明轮胎线说明 上线工位皮带上坡机停止器皮带顶升横移转弯辊道轮胎翻直装置轮胎下降滚道停止器皮带顶升横移-3-Factory Assembly Systems,1118 DPCA GA II Conveyor Technology.ppt轮胎线说明轮胎线说明 20m35m12m3m-4-Factory Assembly Systems,1118 DPCA GA II Conveyor Technology.ppt轮胎线说明轮胎线说明 800轮胎中心高1100-1300轮胎上线工位辊道上表面高8004200钢平台上表面钢平台上表面-5-Factory Assembly Systems,1118 DPCA GA II Conveyor Technology.ppt轮胎线说明轮胎线说明-6-Factory Assembly Systems,1118 DPCA GA II Conveyor Technology.ppt轮胎线说明轮胎线说明 停止器皮带顶升横移-7-Factory Assembly Systems,1118 DPCA GA II Conveyor Technology.ppt轮胎线说明轮胎线说明 转弯辊道-8-Factory Assembly Systems,1118 DPCA GA II Conveyor Technology.ppt轮胎线说明轮胎线说明 轮胎翻直装置轮胎下降滚道-9-Factory Assembly Systems,1118 DPCA GA II Conveyor Technology.ppt轮胎线说明轮胎线说明 1.轮胎的尺寸有R15，225/60R16，225/55R17等不同形式，最大直径约710mm,最大厚度约256mm,最大的重量在30kg左右.2.60米辊道线.3.4米落差20皮带上坡机.4.5套拨叉式停止器.5.5套皮带顶升横移.6.3套轮胎翻直篮子.7.3套4米落差30下坡滚道(无辊子,每套下坡滚道含二套停止器及一套无动力阻尼器.8.轮胎安装位共有二套带2米轨道的可移动篮子9.备胎平放.10.含钢结构,厂房吊点高度7500mm.
