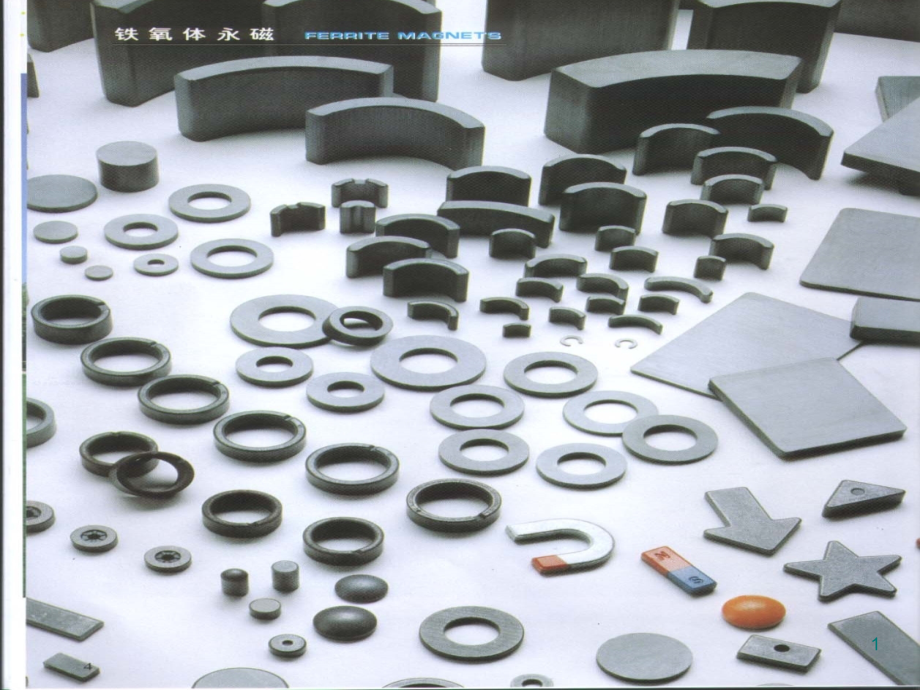

硬磁铁氧体优秀课件.ppt

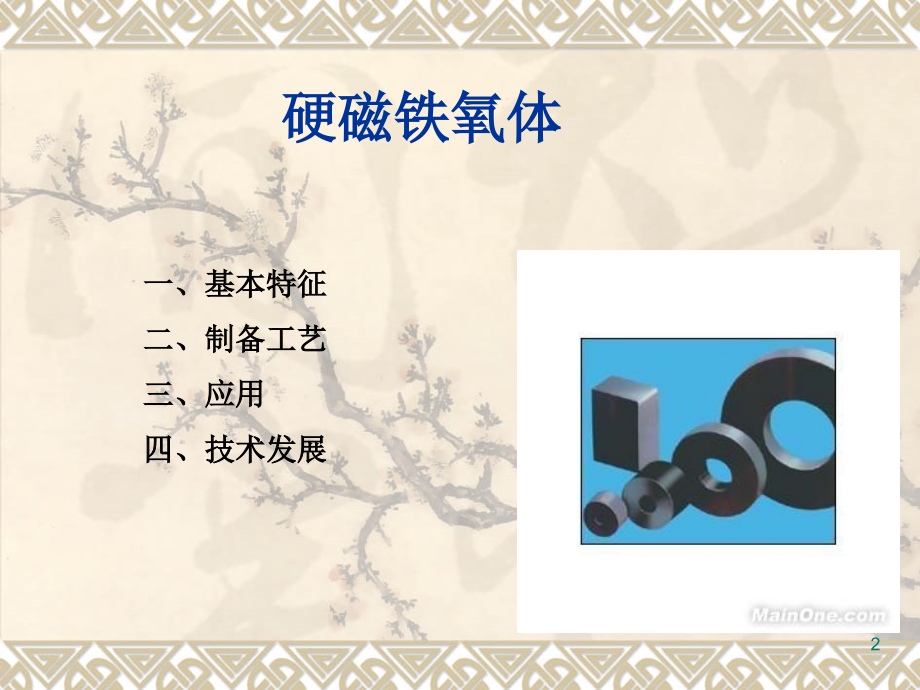

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,硬磁铁氧体,一、基本特征,二、制备工艺,三、应用,四、技术发展,2,晶体结构：磁铅石,一、硬磁铁氧体基本特征,典型化学组成：,SrFe,12,O,19,(SrM),BaFe,12,O,19,(BaM),类型：烧结铁氧体、粘结铁氧体,类型：各向同性铁氧体、各向异性铁氧体,3,物理性能参数,居里点,比热,电阻,工作点温度系数,抗弯强度,热膨胀系数,单位,Cal/(g*),*cm,%/,Kgf/mm,2,C,/,C,数值,450-460,0.15-0.20,10,4,-0.2,5-10,14-15X10,-6,9-10X10,-6,磁性能参数,4,烧结铁氧体：,预烧料的制备,成型,烧结,二、硬磁铁氧体的制备工艺,粘结铁氧体：,粘结料的制备,成型,粘结,5,6,第一阶段：硫酸亚铁高温分解（甚至用铁锅等炒制）型氧化铁和颜料铁红,磁铁矿,FeSO,4,4FeSO,4,2Fe,2,O,3,+4SO,2,+O,2,纯度,97%,，含硫酸盐等杂质。,氧化铁原料的制备与发展过程,7,第二阶段：晶核氧化法生产的氧化铁,FeSO,4,+2NaOHFe(OH),2,+Na,2,SO,4,4Fe(OH),2,+O,2,+2H,2,O4Fe(OH),3,4FeSO,4,+4H,2,O+O,2,2Fe,2,O,3,+4H,2,SO,4,Fe+H,2,SO,4,FeSO,4,+H,2,将一定量的硫酸亚铁溶液（,5%,）与过量氢氧化钠溶液反应（要求碱过量,0.04,0.08g/ml),，在常温下通入空气，使之全部变为红棕色的氢氧化铁胶体溶液，作为沉积氧化铁的晶核。以上述晶核为载体，以硫酸亚铁为介质，通入空气，在,75,85,，在金属铁存以下，硫酸亚铁与空气中氧气作用生成三氧化二铁（即铁红）沉积在晶核上，溶液中的硫酸根又与金属铁作用重新生成硫酸亚铁，硫酸亚铁再被空气氧化成铁红继续沉积，这样循环至整个过程结束，生成氧化铁红。,标称纯度,97,，实际纯度,99%,，一致性、稳定性高，流动性好，粒度细匀，形貌比较规则和单一，不含硫酸根，但含有微量氮（,N,），氯含量非常低。,铁鳞和磁铁矿粉直接氧化法生产的氧化铁,8,过渡阶段：水解法氧化铁红,水解过程：,FeCl,3,+3H,2,OFe(OH),3,+3HCl,热处理过程：,2Fe(OH),3,Fe,2,O,3,n,H,2,O+(3,n,)H,2,O,第三阶段：,Ruthner,法,Fe,2,O,3,Ruthner,法又叫喷雾焙烧法,(Spray Roasting),，是早期的大中型钢铁企业处理酸洗钢材作业时产生的废液,(,主要成分为,FeCl,2,),、并回收盐酸和制备氧化铁的一种主要方法。它是以铁的氯化物,(FeCl,2,),为原料加铁屑耗酸，溶液经净化后进行高温喷雾焙烧。氯化亚铁溶液在高温条件下水解、氧化生成氯化氢和氧化铁。氯化氢以盐酸回收，返回酸洗钢材车间重复使用。,4FeCl,2,+O,2,+4H,2,O2Fe,2,O,3,+8HCl,HCl(g)+H,2,OHCl(l),9,干法生产和湿法生产的主要区别在于粉体制备方式，成型和烧结等工艺都大致相同。干法生产采用氧化物作还原料，活性较差，反应不易完全，但是工艺简单，应用较为普遍。湿法生产虽然工艺复杂，但由于原料的化学活性较高，便于提高质量，降低成本，适合小批量生产。,铁氧体基本上是采用粉末冶金的方法进行生产的，其生产工艺可以归纳为干法生产和湿法生产两大类。,干法生产,高温固相法，自蔓延高温合成法（,SHS,）等。,湿法生产,溶胶,-,凝胶法，共沉淀法，水热法等,预烧料制备,10,1.,传统的高温固相合成方法,11,原材料选择与配方,配方是影响铁氧体磁性能的一个关键，,锶铁氧体的正分配方,（,摩尔比,）,应是,Fe,2,O,3,：,SrO,=n=6,。当,n 6,时,过剩的,Fe,2,O,3,使剩磁降低。,添加,0.50,0.65,wt%,的,SiO,2,可细化预烧料中的晶粒,使预烧料中的晶粒直径分布在,1,2,m,之间,提高单畴粒子的比率。为了促进固相反应，通常在配方中加入,CaCO,3,，,Bi,2,O,3,等助熔剂，但是要控制所加的量，过多的添加剂对磁性能影响较大。,12,湿式干法工艺（,Ries,1969,）,采用悬浮液（料浆），在振动磨机、鼓形混料机或砂磨机中混合均匀，然后经脱水干燥。,混料通常采用的混合方式是用滚动式球磨机干磨或湿磨，又称为,一次球磨,。,混料,13,形成钡铁氧体的固相反应过程：,BaCO,3,+Fe,2,O,3,=BaO.Fe,2,O,3,+CO,2,BaO.Fe,2,O,3,+5Fe,2,O,3,=BaO.6Fe,2,O,3,总反应式为：,BaCO,3,+6Fe,2,O,3,=BaO.6Fe,2,O,3,+CO,2,预烧：,固相反应过程,永磁铁氧体预烧实质上是各类原料在高温条件下通过固相反应充分转变为六角晶系铁氧体的过程，这一转变过程进行得是否完善、晶体形态是否完整会对材料的品质带来重要影响，“先天不足”一旦在此发生，后工序将无法弥补。一般的预烧温度在,800-1200,之间，保温时间,1-4h,。预烧完结后基本上已得到具有所要的化学成分的铁氧体，但是反应程度还不够均匀，或存在少量未反应的配料,。,14,预烧所用的设备：回转窑,15,16,二次球磨,经过预烧的坯料是多气孔、多缺陷、低密度的部分铁氧体化物质，将其用球磨机粉碎、研磨制成铁氧体粉料以利于压制成型，这道工序习惯上称为二次球磨，且通常采用湿磨方式。,对烧结铁氧体，一般要求能够将磁粉磨到单畴粒径以下，即,0.6-0.9 m,之间；对粘结铁氧体，一般要求在,1-2 m,之间。,17,铁氧体形貌与尺寸,测定六角铁氧体粉末的颗粒度比较困难：,（,1,）单畴颗粒不能用磁场退磁，彼此之间因磁性吸引而团聚；,（,2,）六角铁氧体颗粒容易呈片状，颗粒比较容易沿六角晶格的基面解离。导致：延长研磨时间，颗粒比表面积增大，但显微镜下看到的颗粒度减小不显著。,（,3,）铁氧体颗粒可以被一种碳酸钡,/,氢氧化钡薄膜包围，这种疏松的表面给人产生一种错觉，即粉末的比表面积特别大。,（,4,）商业化铁氧体颗粒中含有大量的细颗粒，可能是一些磨损物及杂相。,18,19,二次球磨细度对磁性能的影响,大量实验表明，当预烧料进行研磨时，一开始,Hcj,升高，进一步研磨时则,Hcj,下降。中间存在一个临界尺寸，大约,1,微米。,解释：,随着尺寸减少，多畴晶粒逐渐转变成单畴晶粒，畴壁减少，矫顽力提高。,当颗粒尺寸非常细时，矫顽力下降的可能原因：,（,1,）晶格缺陷增多，容易形成再磁化核，从而产生畴壁。,（,2,）超顺磁性晶粒增多，导致矫顽力下降。,实验一：退火使矫顽力提高,50-300%,；,实验二：酸洗粉末，超细颗粒首先融解，但矫顽力仅增加,5-15,；,实验三：,XRD,测量显示，细磨粉体中衍射线展宽在很大程度上是晶格畸变造成的。,实验四：电子显微镜观察显示，堆垛层错和形变孪晶是主要的晶格缺陷。,20,二次球磨细度对磁性能的影响,饱和磁化强度随研磨时间的增大而减少，极端情况下降低到起始值的,2/3,。,退火后或进一步稍微降低，或部分或几乎全部恢复到磁极化强度的起始数值。,21,2.,高温自蔓延法（,SHS,）方法合成,Sr,铁氧体磁粉,主要特点,：,反应物一经点燃，能够用自身反应所放出的热量维持反应的进行，直到结束。反应步骤少，生产率高，能耗少，反应设备简单。,22,反应方程式,反应步骤,配料,混料,SHS,反应,洗涤,球磨,退火,23,SHS,方法减少了传统铁氧体合成方法中的铁氧体化过程（焙烧），降低了能耗，缩短了合成时间，提高了生产率。而且合成出来的铁氧体磁性能也较高。,24,1.,还原,Fe,粉对反应速度和反应最高温度的影响,维持,SHS,反应自发进行的能量来源于还原铁粉被氧化所释放出来的热量，因此,Fe,粉含量越高，燃烧温度越高，反应速度越快。,Fe,粉含量越高，在产物中产生的杂质也越多，常见的有,Fe,2,O,3,Fe,3,O,4,。,SHS,合成铁氧体的影响因素,25,2.,原料粉体的粒度和相对密度的影响,原料粒度的增大，会降低燃烧的温度和燃烧的速度，原料相对密度的增大也会影响燃烧温度和燃烧速度，这是氧渗透障碍所致。这些可以通过氧压力的增大而克服。,燃烧温度与氧压力的关系,燃烧速度与氧压力的关系,26,晶型呈明显的六角平板状，说明晶体的生长较完全。,SHS,合成的铁氧体的晶粒形貌,27,成型方法,成型是烧结硬磁铁氧体制造过程中的关键工序之一，成型的质量不但对产品的几何尺寸，而且对产品的电磁性能有极大影响。,干压：模具简单，能够压制小型部件，压制时间短；冲床。,湿压：晶粒排列较好，磁性能高，压力低，均匀度高。液压机。,成型过程中应该注意三点：,一,.,料浆的流动性好，充分取向。,二,.,充磁场足够大。,三,.,生产相同产品时的料浆浓度、,压制时间及压力一致。,28,成型过程中的取向,模压取向：靠压力使片状颗粒转动，其平面垂直于加压方向排列，而垂直于晶体平面的,c,轴优先排列在加压方向上。,磁场取向：,400-800KA/m(5-10KOe,）的直流磁场。,磁场的空间分布：与所要求的压坯的晶体取向相适应，需要设计。,29,二次烧结,二次烧结,直接决定硬磁铁氧体产品的最终成分、相的分布、晶粒大小、致密性、尺寸、外观及磁性能。,温度一般在,1000-1400,之间，保温时间,2-6h,，保温段对磁性能的影响最大。,30,二次烧结中的问题,摩尔比,n=Fe,2,O,3,/MO(M=Ba,Sr,Pb),具有化学计量组成的钡铁氧体收缩比较小，晶粒长大进行正常。,BaO,稍微过量（,n5.9,），就会由于形成,BaO.Fe2O3,而导致烧结致密化，甚至在温度高时出现反常的晶粒长大。,31,二次烧结中的问题,添加剂的影响,添加剂的加入产生非磁性相，由于六角铁氧体的饱和磁极化强度在铁磁性材料中相对较低，因此，添加剂的加入要严格限制。,生产中普遍采用,SiO,2,和,Al,2,O,3,添加剂。,SiO,2,的加入与碱土金属氧化物形成低共熔液相，因此，铁氧体配方中碱土金属氧化物含量要稍过量；,Al,2,O,3,的加入可取代铁氧体晶格中的,Fe,，对磁性能产生影响。,32,磨加工,经二次烧结的硬磁铁氧体只有极少数可以直接使用，大部分产品必须经过磨加工才能获得满足用户要求的机械尺寸和外观，在此过程中，有的磁体磨坏，有的先前存在但看不见的裂纹会暴露出来。,33,磁化和退磁,制备好的磁铁或者无磁性、或者磁性很弱，需要把磁铁装入充磁系统进行充磁。,充磁的磁场强度为矫顽力的,2-3,倍。,在许多情况下，永久磁铁并不是在充分磁化状态下使用的。原因一：人们只要求磁铁一定量的磁通。磁铁和磁铁之间的几何尺寸和磁性会发生变化，这些变化可以用一定程度的退磁来消除。原因二：经过一定程度退磁的磁铁稳定性较高。退磁场采用一个幅度足够大且逐渐衰减的交流磁场。,34,对粘结铁氧体来说，成型前要经过表面处理；成型方式为模压成型。,对注塑铁氧体来说，成型前要经过混炼造型处理；成型方式为注射成型。,35,注塑铁氧体：,铁氧体颗粒与塑料混合，经混炼、注射成型获得最终的器件。,要解决的关键问题：,（,1,）磁性能,（,2,）流动性,36,影响流动性的因素：,（,1,）磁粉颗粒形貌、尺寸分布；,（,2,）塑料的流动性能；,（,3,）磁粉与塑料的复合工艺。,37,研究结果：,（,1,）国产商业化注塑料：,MI:0.43T,（,4300G,），,H,cj,325kA/m,（,4100Oe,）的烧结永磁铁氧体。,56,分级研磨及循环研磨技术：,（,1,）,严格控制进料粗粉的平均粒度,3-5,m,及粒度分布标准偏差,=0.14-0.16,m,，这可以通过振磨机或球磨机干磨加风选分级工艺来实现；（,2,）采用底部进料的连续砂磨机对粗颗粒长时间研磨。,此技术可以有效地控制晶粒分布标准偏差,0.14-0.16,m,，使永磁铁氧体的剩磁和矫顽力提高,4%,。,57,永磁铁氧体颗粒球形化的研究,从片状颗粒到球状颗粒：,c,轴生长,原因：增加颗粒流动性。,58,Morphology of strontium ferrites preheated at 1050C for 2h with(a),x,=0,(b),x,=0.5,(c),x,=1 and(d),x,=1.5.,59,SEM photographs of the samples with different,x,calcined at different temperatures for 2h:(a)900C,x,=0,(b)900C,x,=1,(c)1050C,x,=0 and(d)1050C,x,=1.,60,61,Sketch map of the change of Sr-ferrite morphology.,62,Sketch map of the liquid action.,63,SEM photographs of commercial Sr-ferrite powders fired at 1050C for 2h with(a)the original state and(b)1wt%Bi,2,O,3,addition.,64,Photographs of commercial ferrite and SrCO,3,/Fe,2,O,3,mixture powders dissolving into Bi,2,O,3,liquid:,(a)the original state and(b)fired at 900C for 2h.,65,四、硬磁铁氧体的应用,永磁铁氧体的应用，单以产量（吨）而论，占所有的永磁材料的，以产值而言也占有应用领域上，电机占，电声，测量与控制器件，其余,66,67,硬盘驱动电机,68,69,中国是永磁大国，但不是永磁强国。,中国已经是世界上永磁铁氧体产量最大的国家。,但是，所生产的绝大部分是中低端产品，在高档,产品上与日本及欧美国家差距还很大,70,
