液压泵结构与工作原理.pptx

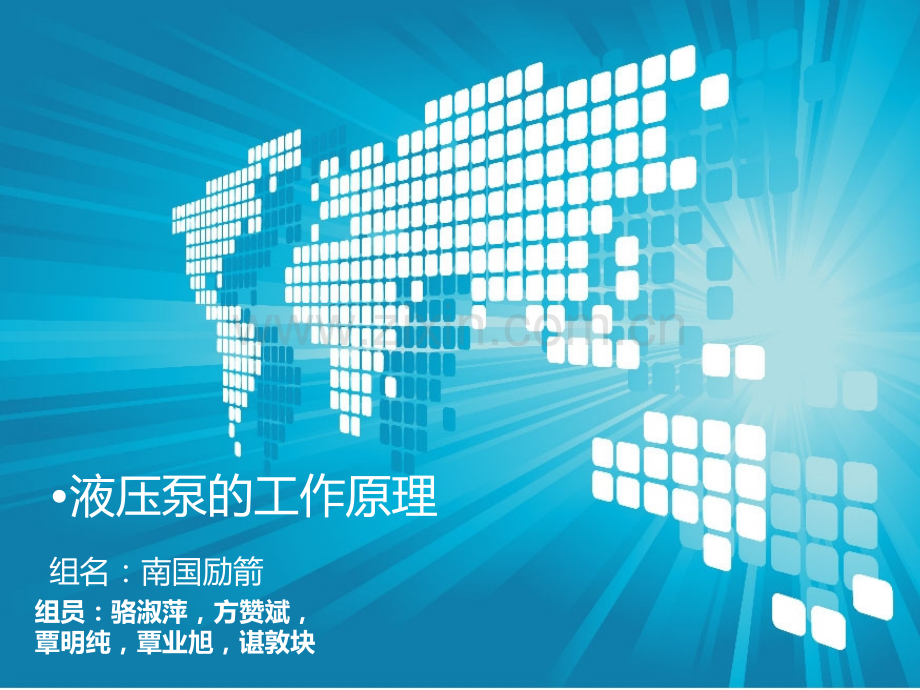

液压泵的工作原理组名：南国励箭组员：骆淑萍，方赞斌，覃明纯，覃业旭，谌敦块目录目录液压泵的概述及工作原理A液压泵的分类及其图形符号B齿轮泵的结构及工作原理C其余类型泵的简要分析D 液压泵的概述液压泵的概述 液压泵是一液压泵是一种能量转换装置。种能量转换装置。它将驱动电它将驱动电机的机械能转换机的机械能转换为油液的压力能，为油液的压力能，以满足执行机构以满足执行机构驱动外负载的需驱动外负载的需要要。液压泵的工作原理 目前液压系统中使用的液压泵，其工作原理几乎都是一样的，就是靠液压密封的工作腔的容积变化率实现吸油和压油的，因此称为容积式液压泵。容积式液压泵的工作原理很简单，以单柱塞式液压泵为例，就像我们常见的医用注射器一样，再配以自动配流装置就可。一个容积式液压泵工作时必须具备三个条件有周期性密封容积的变化 密封容积由小变大吸油；由大变小压油有配流机构 保证密封容积由小变大时，只与吸油管想通；反之，只与压油管想通（如两个单向阀）液压泵的分类液压泵的分类按其结构形式分按其结构形式分;按泵单位时间内输出油液的体积是否变化分为按泵单位时间内输出油液的体积是否变化分为按泵单位时间内输出油液的体积是否变化分为按泵单位时间内输出油液的体积是否变化分为定量泵定量泵定量泵定量泵和和和和变量泵变量泵变量泵变量泵 液压泵职能符号（国家及ISO标准）特 性 分 类单向定量双向定量单向变量双向变量液压泵 齿轮泵的工作原理简单构造一对互相啮合的齿轮 主动齿轮由原动机带动回转，齿顶和端面被泵体和前后端盖包围由于相啮合齿的分隔，吸入腔和排出腔隔开吸入和排出图示方向回转时，齿C退出啮合，其齿间V增大，P降低，液体在吸入液面P作用下，经吸入口流入随着齿轮回转，吸满液体的齿间转过吸入腔，沿壳壁转到排出腔当重新进入啮合时，齿间的液体即被轮齿挤出结构特点泵如果反转，吸排方向相反由于啮合紧密，齿顶和端面间隙都小，液体不会大量漏回吸入腔磨擦面较多，只用来排送有润滑性的油液。外啮合齿轮泵原理和结构外啮合齿轮泵原理和结构结构：齿轮、壳体、端盖等齿轮泵的工作原理图齿轮泵的工作原理图 密封工作腔：泵体、端盖和齿轮各个齿间槽组成了若干个密封工作容积。齿轮啮合线将吸油区和压油区隔开，起配流作用。Some things do not do now,will not do a lifetime.内啮合齿轮泵的工作原理内啮合齿轮泵的工作原理齿轮泵的优缺点 外啮合齿轮泵的优点是：结构简单，重量轻，尺寸小，制造容易，成本低，工作可靠，维护方便，自吸能力强，对油液的污染不敏感，可广泛应用在压力要求不高的场合（磨床、研磨机等中低压机床）缺点：内泄露油较大，轴承上承受不平衡力，磨损严重，压力脉动和噪声大。内啮合齿轮泵的优点是：结构紧凑，尺寸小，重量轻，相对滑动小，磨损小，寿命长，其流量脉动和噪声都比外啮合齿轮泵要小很多。缺点：齿形复杂，加工精度要求高，造价高。一、单作用叶片泵工作原理图 单单作作用用叶叶片片泵泵的的工工作作原原理理二、双作用叶片泵双作用叶片泵的工作原理轴向柱塞泵工作原理 径向泵的工作原理类型外啮合轮泵双作用叶片泵径向柱塞泵轴向柱塞泵输出压力低压中压高压高压流量调节不能不能能能效率低较高高高输出流量脉动很大很小一般一般自吸特性好较差差差对油的污染敏感性不敏感较敏感很敏感很敏感噪声大小大大应用范围机 床、工 程机械、农机、航空、船舶、一般机械机床、注塑机、液压机、起重运输、工程机械、飞机机床、液压机、船舶机械工程机械、锻压机械、起重运输机械、矿山机械、冶金机械、船舶、飞机液压千斤顶液压千斤顶THANKSYourName
