第十一章-第六节-混合结构房屋墙柱的设计.pptx

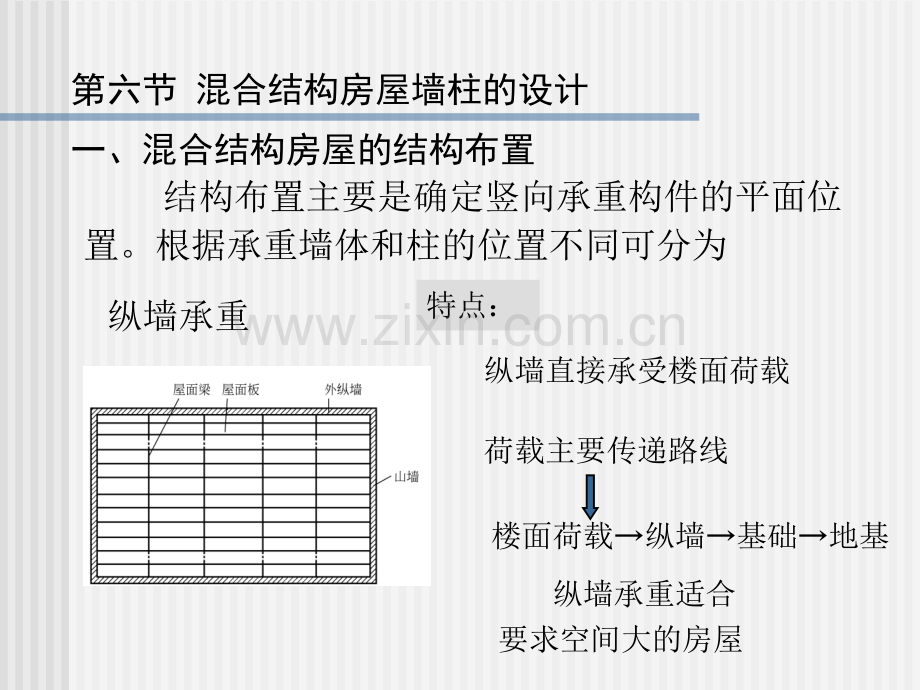

一、混合结构房屋的结构布置 第六节 混合结构房屋墙柱的设计 结构布置主要是确定竖向承重构件的平面位置。根据承重墙体和柱的位置不同可分为纵墙承重荷载主要传递路线楼面荷载纵墙基础地基 纵墙承重适合要求空间大的房屋特点：纵墙直接承受楼面荷载 一、混合结构房屋的结构布置 第六节 混合结构房屋墙柱的设计 横墙承重由横墙直接承受楼面荷载楼面荷载横墙基础地基 横墙承重适合大小固定、横墙间距较密的建筑特点：荷载主要传递路线纵、横向墙体都承受楼面荷载 一、混合结构房屋的结构布置 第六节 混合结构房屋墙柱的设计 纵横墙混合承重荷载的主要传递路线楼面荷载横墙及纵墙基础地基 纵横墙混合承重适合建筑使用功能要求多样的房屋 特点：内框架承重一、混合结构房屋的结构布置 第六节 混合结构房屋墙柱的设计 房屋内部钢筋混凝土框架和外部的砖墙、砖柱组成 荷载的主要传递路线 楼面荷载梁外墙及框架柱基础地基 内框架承重适合多层工业厂房、仓库和商店等建筑 特点：二、混合结构房屋的静力计算方案第六节 混合结构房屋墙柱的设计 房屋的空间工作情况 垂直荷载楼盖和屋盖墙或柱基础地基水平荷载楼盖和屋盖横墙纵墙基础地基第六节 混合结构房屋墙柱的设计 二、混合结构房屋的静力计算方案房屋的静力计算方案 根据房屋空间刚度的大小将房屋静力计算方案分为三种：弹性方案 刚弹性方案 刚性方案 三、墙柱高厚比验算 第六节 混合结构房屋墙柱的设计 含义：墙、柱的计算高度与墙厚或柱边长的比值1、矩形截面墙柱高厚比验算 2、带壁柱墙高厚比验算 三、墙柱高厚比验算 第六节 混合结构房屋墙柱的设计 整片墙高厚比验算 壁柱间墙高厚比验算 三、墙柱高厚比验算 第六节 混合结构房屋墙柱的设计 3、带构造柱墙高厚比验算 整片墙高厚比验算 构造柱间墙高厚比验算 4、验算墙、柱高厚比计算步骤三、墙柱高厚比验算 第六节 混合结构房屋墙柱的设计 确定房屋的静力计算方案 确定是承重墙还是非承重墙 根据有无门窗洞口 验算墙柱的高厚比 四、刚性方案房屋墙体的设计计算 第六节 混合结构房屋墙柱的设计 1、单层刚性方案房屋承重纵墙的计算 计算假定与计算简图 假定房屋上端水平位移为零，纵墙上端假定为水平不动铰支承于屋盖，下端嵌固于基础顶面计算简图 四、刚性方案房屋墙体的设计计算 第六节 混合结构房屋墙柱的设计 1、单层刚性方案房屋承重纵墙的计算 屋面荷载 风荷载 墙体自重 轴压力N弯矩M作用于墙顶的集中力W 荷载计算 四、刚性方案房屋墙体的设计计算 第六节 混合结构房屋墙柱的设计 1、单层刚性方案房屋承重纵墙的计算 内力计算 屋面荷载作用下的等截面的墙柱 均布风荷载作用下 四、刚性方案房屋墙体的设计计算 第六节 混合结构房屋墙柱的设计 1、单层刚性方案房屋承重纵墙的计算 控制截面与内力组合 墙、柱顶截面验算偏心受压承载力局部受压承载力墙、柱底截面验算偏心受压承载力四、刚性方案房屋墙体的设计计算 第六节 混合结构房屋墙柱的设计 2、多层刚性方案房屋承重纵墙的计算 确定计算单元 四、刚性方案房屋墙体的设计计算 第六节 混合结构房屋墙柱的设计 2、多层刚性方案房屋承重纵墙的计算 计算简图 竖向荷载作用下计算简图 水平荷载作用下计算简图风荷载产生的弯矩 四、刚性方案房屋墙体的设计计算 第六节 混合结构房屋墙柱的设计 2、多层刚性方案房屋承重纵墙的计算 内力计算 竖向荷载作用下，结构为静定结构，内力计算简单。但要注意以下问题：上部荷载沿是否截面形心传至下层 计算墙体弯矩时，考虑梁、板的影响 梁端支承压力位置 竖向荷载作用下的控制截面 第六节 混合结构房屋墙柱的设计 3、多层刚性方案房屋承重横墙的计算 计算单元与计算简图 四、刚性方案房屋墙体的设计计算 第六节 混合结构房屋墙柱的设计 3、多层刚性方案房屋承重横墙的计算 计算要点 四、刚性方案房屋墙体的设计计算 取1m宽横墙作为计算单元每层墙视为两端铰接的竖向构件顶层为坡屋顶时高度取层高加山尖高的平均值 横墙两侧楼盖传来的荷载相同时为轴心受压 不同时横墙为偏心受压？个人道德素养个人道德素养 做好個人道德素養；不要因為貪小便宜，貪一時方便而不顧道德品行丟失把人格尊嚴都降低了。因為一個人把道德品質丟失了，再想建立起來將是萬分的困難。所以每個人都應該尊首道德底線，不應敗壞基本道德品質。以下是公司裡面出現的不好的現象：1、厕所紙巾偷到宿舍去用2、車間應急藥箱裡面的藥偷走（偷盜行為可恥）以下是公司裡面出現的不好的現象：1、公共场所随意扔垃圾2、電視房垃圾亂丟以下是公司裡面出現的不好的現象：恶意损坏公共财物以下是公司裡面出現的不好的現象：吃饭不要浪废食物道德與生活道德與生活從字義看兩者的意義與差別:1、倫理的意義倫理的意義:倫類別、關係；理紋理、道理。倫理人類社會裡種種身分間合理的關係，行為分際(做人要守本分做人要守本分)。(哪些人際關係、身分)2、道德的意義道德的意義:道道路、道理；德獲得。道德走人走的道路，便可獲得人的待遇。(不走捷徑、不誤入歧途尊嚴、榮譽)人道人道 (ps.如何批評一個人罔顧為人?)道德與生活道德與生活1、利己利己:理性認識到遵守規範有利於己。(奸商/信譽商人)2、利人利人:追求人性中的真、善、美。(崇高的可能性)。(愛人者人恆愛之，敬人者人恆敬之；德不孤必有鄰。)(典範在夙昔-林靖娟、鐵達尼號的樂師、德雷莎修女、史懷德.)3、利己利人利己利人:兼顧自我理想與社會進步。Bill Gates?不做”損人利己”之事。Ps.回想郭爾堡的道德認知理論、馬斯洛的需求層次理論。n-THE END-
