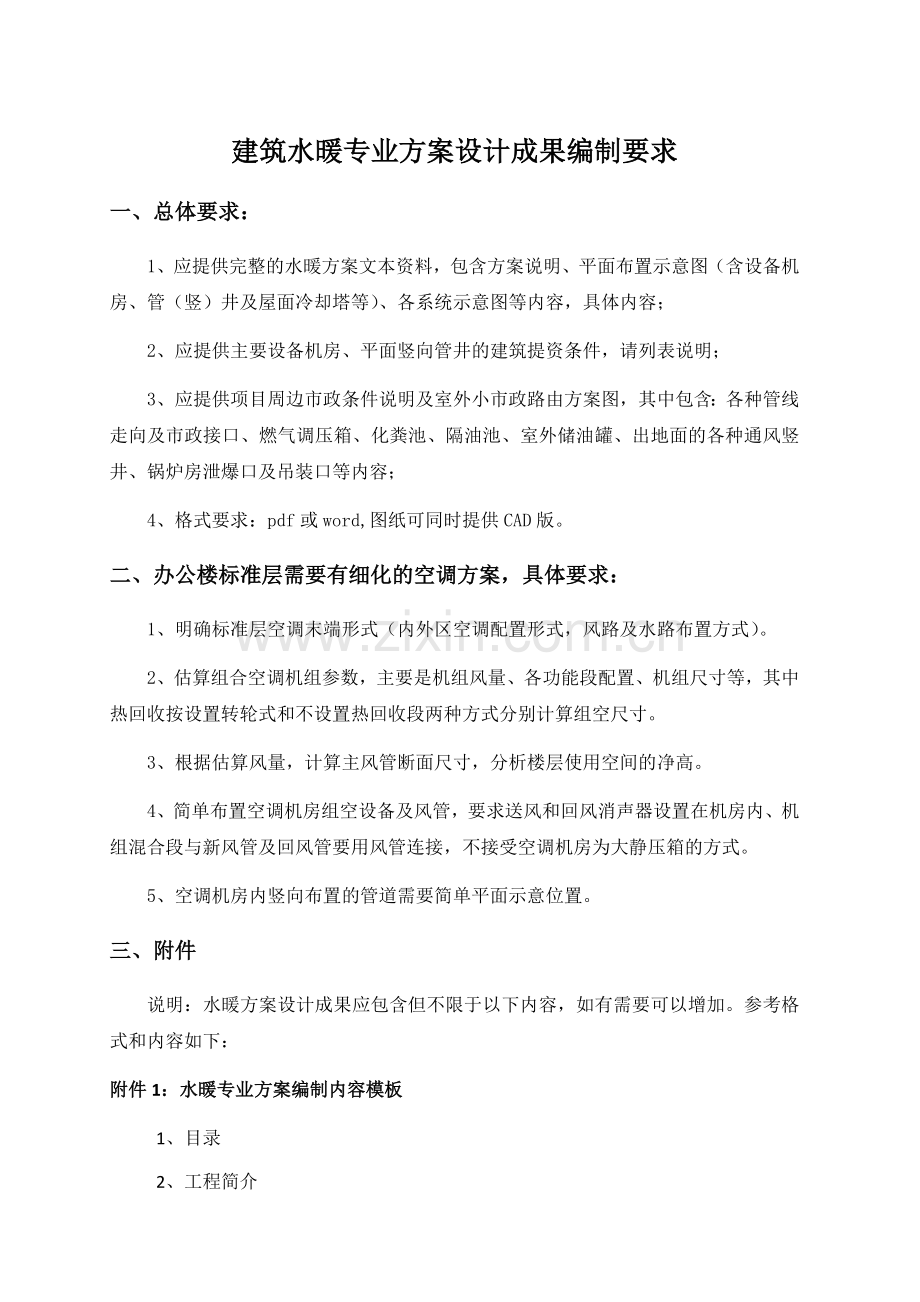

建筑水暖方案成果提交要求.docx_第1页
第1页 / 共9页

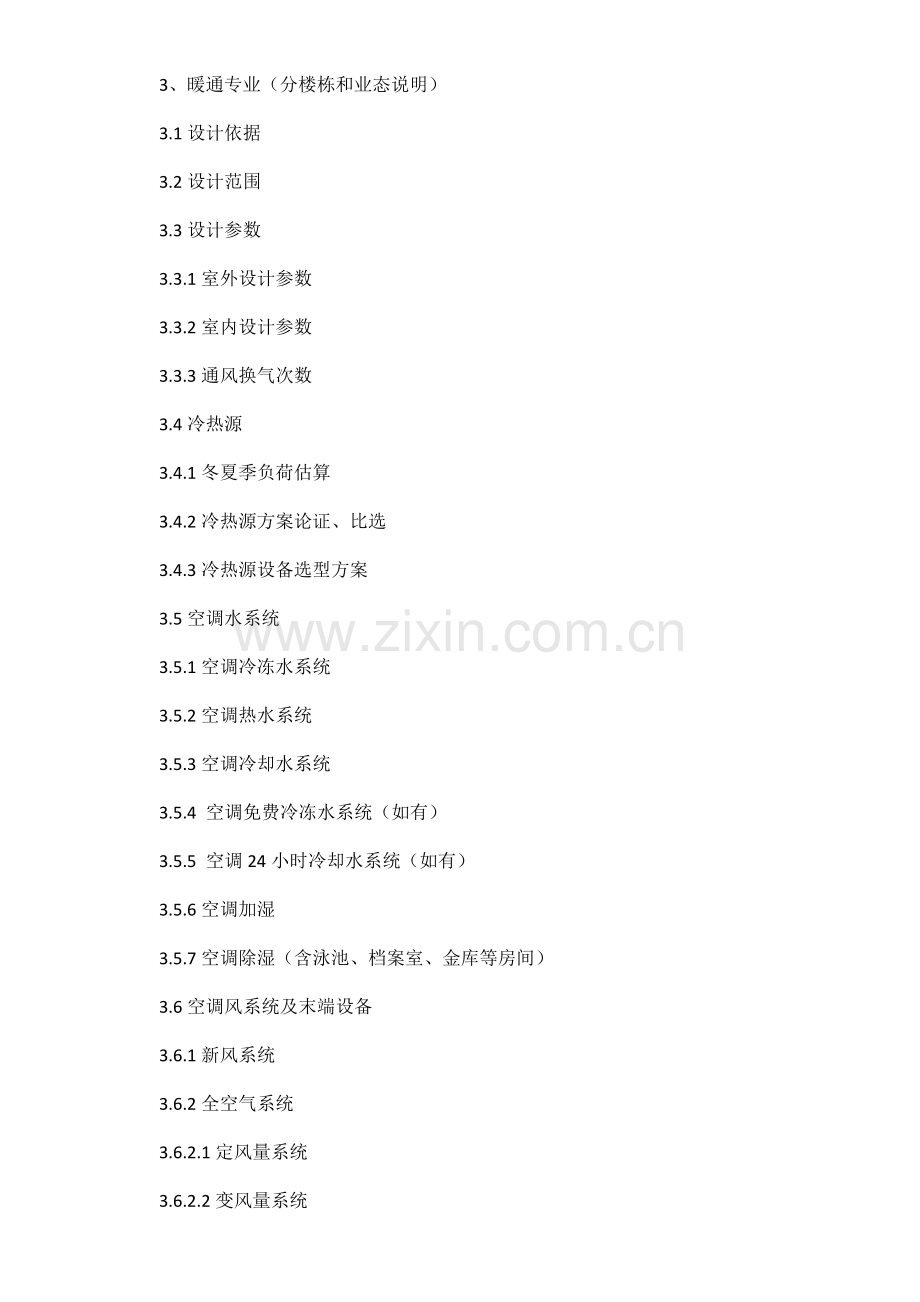

建筑水暖方案成果提交要求.docx_第2页
第2页 / 共9页
点击查看更多>>
资源描述
建筑水暖专业方案设计成果编制要求 一、总体要求: 1、应提供完整的水暖方案文本资料,包含方案说明、平面布置示意图(含设备机房、管(竖)井及屋面冷却塔等)、各系统示意图等内容,具体内容; 2、应提供主要设备机房、平面竖向管井的建筑提资条件,请列表说明; 3、应提供项目周边市政条件说明及室外小市政路由方案图,其中包含:各种管线走向及市政接口、燃气调压箱、化粪池、隔油池、室外储油罐、出地面的各种通风竖井、锅炉房泄爆口及吊装口等内容; 4、格式要求:pdf或word,图纸可同时提供CAD版。 二、办公楼标准层需要有细化的空调方案,具体要求: 1、明确标准层空调末端形式(内外区空调配置形式,风路及水路布置方式)。 2、估算组合空调机组参数,主要是机组风量、各功能段配置、机组尺寸等,其中热回收按设置转轮式和不设置热回收段两种方式分别计算组空尺寸。 3、根据估算风量,计算主风管断面尺寸,分析楼层使用空间的净高。 4、简单布置空调机房组空设备及风管,要求送风和回风消声器设置在机房内、机组混合段与新风管及回风管要用风管连接,不接受空调机房为大静压箱的方式。 5、空调机房内竖向布置的管道需要简单平面示意位置。 三、附件 说明:水暖方案设计成果应包含但不限于以下内容,如有需要可以增加。参考格式和内容如下: 附件1:水暖专业方案编制内容模板 1、目录 2、工程简介 3、暖通专业(分楼栋和业态说明) 3.1设计依据 3.2设计范围 3.3设计参数 3.3.1室外设计参数 3.3.2室内设计参数 3.3.3通风换气次数 3.4冷热源 3.4.1冬夏季负荷估算 3.4.2冷热源方案论证、比选 3.4.3冷热源设备选型方案 3.5空调水系统 3.5.1空调冷冻水系统 3.5.2空调热水系统 3.5.3空调冷却水系统 3.5.4 空调免费冷冻水系统(如有) 3.5.5 空调24小时冷却水系统(如有) 3.5.6空调加湿 3.5.7空调除湿(含泳池、档案室、金库等房间) 3.6空调风系统及末端设备 3.6.1新风系统 3.6.2全空气系统 3.6.2.1定风量系统 3.6.2.2变风量系统 3.6.3其它风系统 3.6.4 热回收系统(含泳池) 3.6.5末端设备过滤措施 3.6.6 气流组织形式 3.7项目中其它空调形式说明 3.8采暖系统 3.9通风系统 3.9.1地库通风系统(建议选用诱导通风系统) 3.9.2厨房通风系统(含油烟排放净化及补风、全面通风及事故排风、岗位送风等) 3.9.3 洗衣房通风系统 3.9.4设备机房及电气用房通风系统 3.9.5卫生间排风系统 3.9.6事故通风系统 3.9.7防排烟系统 3.10空调(采暖)系统水力平衡措施 3.10.1水路系统水力平衡措施 3.10.2风路系统水力平衡措施 3.11空调(采暖)系统控制调节措施(含自控) 3.11.1水路系统控制 3.11.2风路系统控制 3.11.3 制冷机房(锅炉房、换热站)冷热源群控系统 3.12空调(采暖)系统计量 3.13节能及环保 3.13.1节能 3.13.2降噪及减震 3.13.3环保 3.14管材选用说明 3.15 绿建及LEED设计说明(如有) 4、给排水专业(分楼栋和业态说明) 4.1设计依据 4.2设计范围 4.3周围市政条件介绍 4.4用水量指标、用水量计算及水质标准(含热水) 4.5冷水系统 4.6热水系统(需说明热水耗热量估算值) 4.7排水系统 4.8雨水系统 4.9系统计量 4.10环保措施 4.11节能措施 4.12节水节能措施 4.13卫生防疫 4.14管材选用说明 4.15其它系统(需要结合当地政策要求或项目需要) 4.15.1中水系统(含市政中水) 4.15.2雨水收集回用系统 4.15.3太阳能系统 4.15.4直饮水系统 4.15.5空调冷凝水回用系统 4.16绿建及LEED设计说明(如有) 5、消防系统 5.1设计范围 5.2设计依据 5.3消防用水量及消防水源 5.4消防泵房、消防水池、消防水箱设置说明 5.5消防系统说明 5.5.1室外消火栓系统 5.5.2室内消火栓系统 5.5.3自动喷水灭火系统 5.5.4水喷雾灭火系统 5.5.5厨房湿式灭火系统 5.5.6气体灭火系统 5.5.7建筑灭火器配置 5.6管材选用说明 5.7其它消防系统(如有,请补充,例如消防水炮、细水雾系统等),可结合消防性能化设计要求补充。 6、动力专业 6.1设计范围 6.2 设计依据 6.3 室外市政条件说明 6.4 供热系统 6.4.1 供热范围及用热负荷统计 6.4.2 锅炉房工艺设计(含设备选型、排污、补水软化及除氧等) 6.4.3 锅炉房泄爆和锅炉吊装 6.4.4 锅炉烟囱排放 6.5 柴油发电机组通风排烟 6.5.1 柴油发电机组排烟 6.5.2 柴油发电机组冷却系统 6.5.3 柴油发电机房通风 6.6供气(油)系统 6.6.1燃气调压站 6.6.2室外储油罐 6.6.3厨房供气 6.6.4锅炉供气(油) 6.6.5 其它用气(含居民生活用气) 6.6.6 柴油发电机组供油 6.6.7供气(油)计量 6.7 换热站设计说明(如有) 6.8 节能及环保 6.8.1 节能 6.8.2 降噪及减震 6.8.3 环保 6.9管材选用说明 6.10绿建及LEED设计说明(如有) 附件2:水暖专业建筑条件提资表(可分业态和楼栋) 专业名称:暖通 工程名称: 名称 主要设备选型、配置说明 建筑楼层位置说明 服务区域说明 净面积(m2) 梁下净高(m) 制冷机房 制冷机吊装通道 冷却塔 空调机房 新风机房 换热站 空调室外机 竖向管井 竖向风井 立面百叶 …(其它项请补充) 专业名称:给排水 工程名称: 名称 主要设备选型、配置说明 建筑楼层位置说明 服务区域说明 净面积(m2) 梁下净高(m) 消防泵房 屋顶消防水箱间 给水泵房 生活热水机房(如有) 太阳能热水机房(如有) 太阳能集热板(如有) 雨水回用机房(如有) 室外雨水调蓄水池(如有) 化粪池 隔油池 竖向管井 …(其它项请补充) 专业名称:动力 工程名称: 名称 主要设备选型、配置说明 建筑楼层位置说明 服务区域说明 净面积(m2) 梁下净高(m) 锅炉房 柴油发电机房 锅炉烟囱 柴发烟囱 锅炉房泄爆口 锅炉吊装通道 柴发吊装通道 柴发排风、进风竖井(风冷) 柴发室外散热器(水冷) 室外储油罐 …(其它项请补充)
