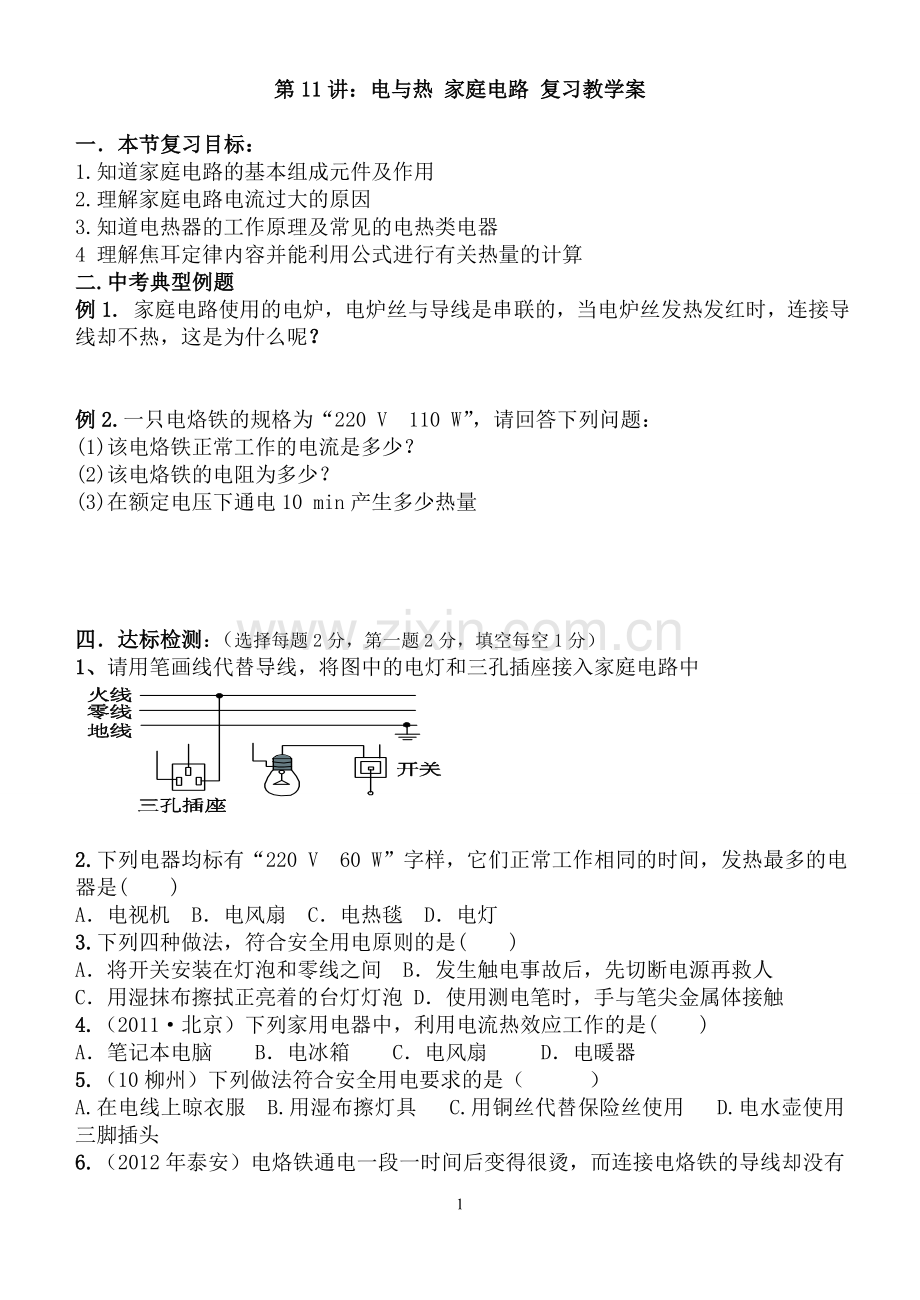

第11讲：电与热 家庭电路 复习教学案

一．本节复习目标：
1.知道家庭电路的基本组成元件及作用
2.理解家庭电路电流过大的原因
3.知道电热器的工作原理及常见的电热类电器
4 理解焦耳定律内容并能利用公式进行有关热量的计算
二.中考典型例题
例1. 家庭电路使用的电炉，电炉丝与导线是串联的，当电炉丝发热发红时，连接导线却不热，这是为什么呢？

例2.一只电烙铁的规格为“220 V　110 W”，请回答下列问题：
(1)该电烙铁正常工作的电流是多少？
(2)该电烙铁的电阻为多少？
(3)在额定电压下通电10 min产生多少热量

四．达标检测：（选择每题2分，第一题2分，填空每空1分）
1、请用笔画线代替导线，将图中的电灯和三孔插座接入家庭电路中

2.下列电器均标有“220 V　60 W”字样，它们正常工作相同的时间，发热最多的电器是(　　)
A．电视机 B．电风扇 C．电热毯 D．电灯
3.下列四种做法，符合安全用电原则的是(　　)
A．将开关安装在灯泡和零线之间 B．发生触电事故后，先切断电源再救人
C．用湿抹布擦拭正亮着的台灯灯泡 D．使用测电笔时，手与笔尖金属体接触
4.（2011·北京）下列家用电器中，利用电流热效应工作的是(　　)
A．笔记本电脑 　B．电冰箱 C．电风扇　　 D．电暖器
5.（10柳州）下列做法符合安全用电要求的是（ ）
A.在电线上晾衣服 B.用湿布擦灯具 C.用铜丝代替保险丝使用 D.电水壶使用三脚插头
6.（2012年泰安）电烙铁通电一段一时间后变得很烫，而连接电烙铁的导线却没有明显发热，这主要是因为（ ）
A 导线的绝缘皮隔热 B .导线散热比电烙铁快
C.通过导线的电流小于通过电烙铁的电流 D.导线的电阻远小于电烙铁电热丝的电阻
7.（2012北京）阻值为15欧的定值R接在电源两端，通过电阻R的电流为0.2A，10S内电流产生的热量是 J

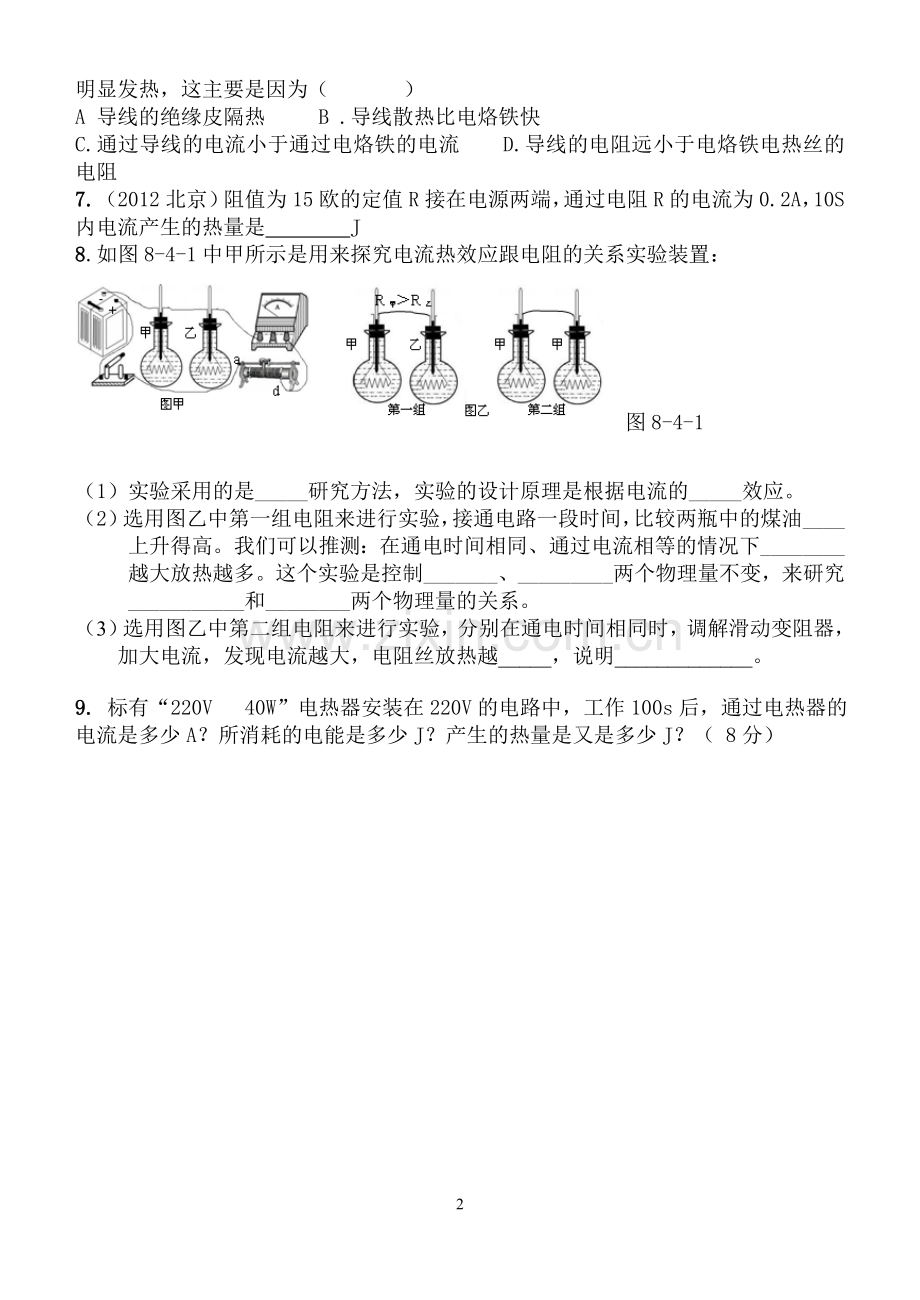

8.如图8-4-1中甲所示是用来探究电流热效应跟电阻的关系实验装置：
图8-4-1

（1）实验采用的是_____研究方法，实验的设计原理是根据电流的_____效应。
（2）选用图乙中第一组电阻来进行实验，接通电路一段时间，比较两瓶中的煤油____上升得高。我们可以推测：在通电时间相同、通过电流相等的情况下________越大放热越多。这个实验是控制_______、_________两个物理量不变，来研究___________和________两个物理量的关系。
（3）选用图乙中第二组电阻来进行实验，分别在通电时间相同时，调解滑动变阻器，加大电流，发现电流越大，电阻丝放热越_____，说明_____________。

9. 标有“220V 40W”电热器安装在220V的电路中，工作100s后，通过电热器的电流是多少A？所消耗的电能是多少J？产生的热量是又是多少J？（ 8分）

课前复习知识点：（每空1分）

考点（一） 家庭电路
1.家庭电路主要由进户线、 ________、 _______、 _______、用电器、插座、开关等部分组成．
(1)火线与零线之间的电压是_____V；
(2)电能表装在家庭电路的_____上；
(3)家庭电路中的用电器．(插座)都是___联的；开关应接在___线上，且与被控制的电器____联．
2．使用测电笔时应使笔尖金属体与待测电路接触，手必须接触笔尾______，当氖管发光时，表示待测部分是 ，否则就是_____ 。 3.连接白炽灯时，如果是螺丝口灯座，则螺旋套只能接在_____线上，开关必须接在灯泡和___线之间．
4．触电事故分为_____触电和_____触电两种类型，如果发生了触电事故，要立即_____电源．
5．三线插头有三条线，其中标字母L的接火线，标字母N的接零线，标字母E的与用电器的__________相连，对应插座孔的导线与_____相连．当把三线插头插入三孔插座时，将用电器_________与大地连接起来，万一用电器漏电，电流就会流入大地，防止发生触电事故

考点（二） 家庭电路中电流过大的原因
1．家庭电路电流过大的原因：(1)_____________；(2) _______________。
2．保险丝是用_____合金制成的，电阻____，熔点____，当电路中电流过大时，能自动_____电路，起到保护电路的作用．

考点（三） 电热
1．电流通过导体时电能转化为热能，这种现象叫做电流的_______。
2．焦耳定律：电流通过导体产生的热量，跟电流的_____成正比，跟导体的_____成正比，跟__________成正比．公式Q＝ ____。
3．在纯电阻电路中，电能全部转化为内能，电热Q＝W＝ ____
4．电热的利用：电热器是利用________制成的加热设备．如电炉子、电饭锅、电热毯等．电热器的主要组成部分是发热体，是由_______、 _______的合金丝绕在______材料上做成的
