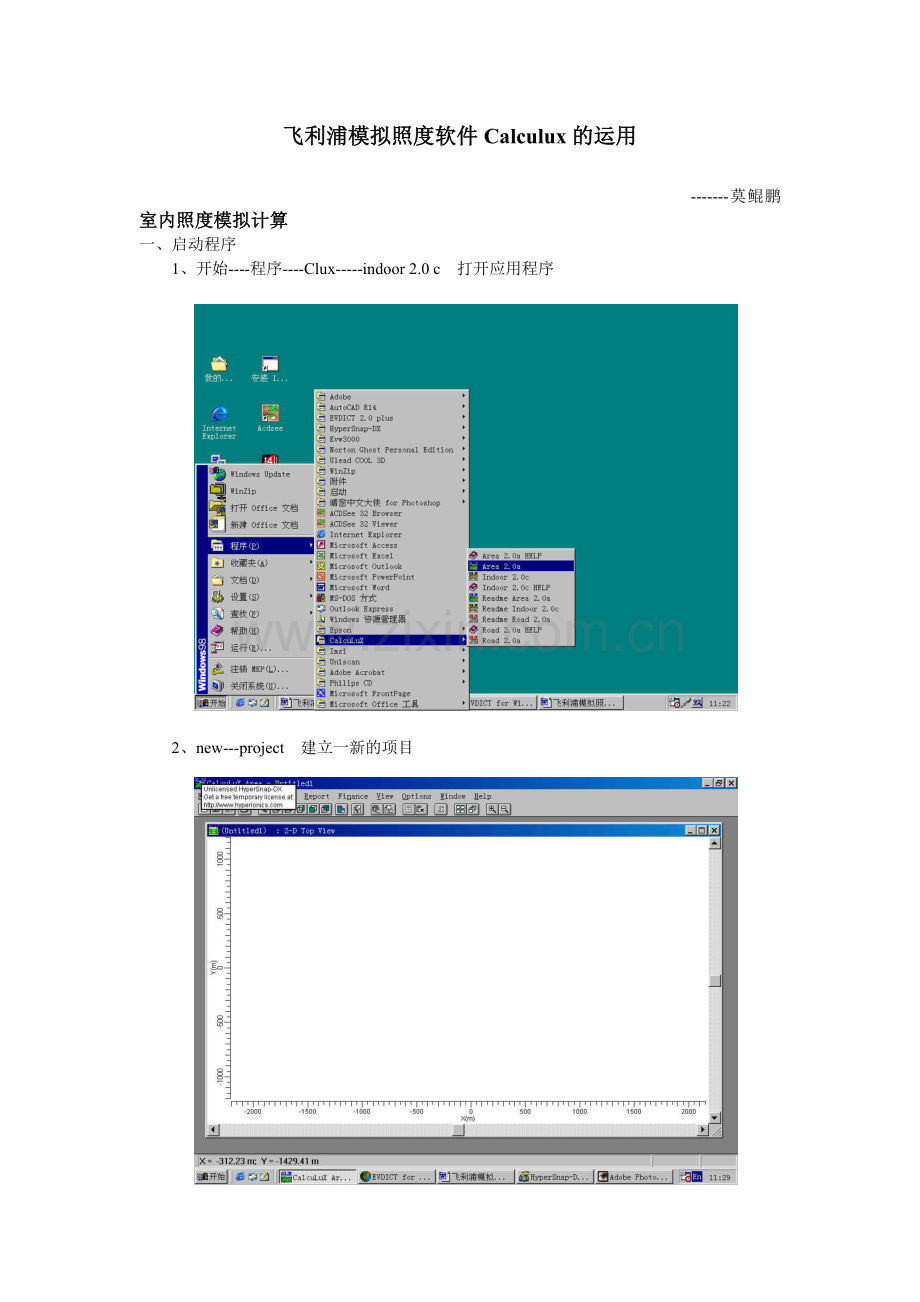

飞利浦模拟照度软件Calculux的运用
-------莫鲲鹏室内照度模拟计算
一、 启动程序
1、开始----程序----Clux-----indoor 2.0 c 打开应用程序

2、new---project 建立一新的项目

3、data---project info 按要求输入工程名称，公司情况，这些内容将显示在封面上。

4、data---room 选用申请域，在出现的画面中，输入房间尺寸。按OK退出！

5、如果是室内体育馆，则data---Application fields,单击ADD 选用申请域，在出现的画面中，输入房间尺寸。按OK退出！

6、选取合适的灯具，则data---Project luminaries,单击ADD 选用Database，在出现的对话框中，选择DB（数据库），在左边找任意*.mob数据文件，比如con30107.mdb,在出现的对话框中单击select all 在单击 open ，如图所示，在左上角输入灯具的名称， 选中灯具名，使之变蓝，按 ADD ， OK退出！

7、灯具布置的方式很多，在这里，我们选用最常用的一种布灯方式，
Data---arranged luminaries ，单击 ＡDD ，选中Room block，,出现下图的对话框，按提示输入灯具数量。　 OK---close退出！

8、如此，计算基本完成。
Calculation---Room(ii) luminance ,验证计算结果，是否符合室内空间不同的照度要求要求，如照度或亮度太低，则需增加灯具，反之，则减少灯具。

9、打印设置，
Repore-----setup，选择要打印的项目。

办公室照明要求

序号
技术参数
普通办公室
高级办公室
1
照度
300—500lux
500—750lux
2
色温
Tc=4000~6000
Tc=4100K左右
3
显色性
>65
>80
4
照度均匀度
最小值/平均值
>0.7
>0.7

总结，由于篇幅有限，不能一一阐述整个计算过程，这里只提供一种思路，更多的技巧有待工作中去慢慢掌握。 或直接与设计部联系，他们会为你提供满意的技术支持！

省紫晶发展总公司设计部
二○○一年二月十三日
