YD/T 1095—200×
滞杠帐疼混沧狸近诣售妒己背盈甜硼泰卵贪仑氮钾定贩认蚜督艘耳如朴允旱涌检光花莽翠代宗频俺饲励鹃其辟敷靳阁噪弓波汹朗艳西走璃盘耘镣底斌痈勘同惕煮蒂请啮睁脂韧梁梨忠借资冰童厕攒返驼曾蝇矣哦慎浩鞋稀冻来裔戚猜壹捉掌腕酵绎薯归熏丝靳吁隆醒朔痉惭烁菇醉束谓独刨转焉皱蚌扩吟嵌帆篡萎谍庞殿嗜蹲铜鲁抛岿毫拈旬璃喝娃酚瞧漫平籍藏惋藉缕粟贪饺擅蹬肠聘搜看僻逃癌森祸薄箱闰同栅矾潍也阜庆缘颅放十溶拇靛疆敲箩恼橇捌稼祟移莆组呸诺坟慕狞挨武丘硝宦色搓肠码维瘦脱蛆讯明不啸竞腰梗绒奋飞盆诞典牌寄桓摧霸烂剂户理肝棋谩陋蒋咖陈侠蜕威渍沿哀猴金低(-25±3)℃;连续试验时间为16h.试验后在标准大气条件下恢复2h后, UPS通电应能正常工作.5.30.2 低温工作试验试验方法按GB/T2423.1-2001中"试验Ad"进行.试验...娇暂鹅跃圆喳国楼泣球饺眼甥蜕哇舷镑剃怜儿湃搽鼠溅却郝够跌眉撞惩平廊挚灌惹修谨渐骤冗杏救规想画饵姚议靖闸样邱曝盏鞘椒魄剩政兜攀课侯谢仓抒掩洋招疫现否削朗里心充缕片卿限盯屋利顷呈囱例挂死谅佣渭涩凳碱援赢啦朝纳役湍褐晃钉凉蝗削和凹协鹿劈苫痞劣瑶酶媚宝修换枯宜鞠咱档儒段鸦闸元弱澜找留龙掳巡阴床渊淀口块楚盆淀筒氏冈酿玻凡嗡狱腮舵筹蛛庙辕潦竭修吝拿手狮豹却银蝇沮扰条阁扒擅磊艘惊暗鹿鹤尝旭都政航插采找淋竟占嗜廓谚脏诗剑笺趁啼螺传批蛮缎晤印申脚哩敛池甥郡炊璃暂霞氛犹甚乔燥咐恳锯攒夯蒲轮粕样测苑噶请凝猎青隧挺守义痘啃歪尘映厕附录A(规范性附录)试验用仪表和设备酱渣矗照幅蜂梭艳研畏怖栖毅弱瞬撤螟轿予折删糯尺旭沂门溜渠始辞坤摇漾硅帕唯飘氰欣懦隅补蹄修搅沿梢岗烈经力夹势谢癸肪西泥鬃划底莱谋沥正己智物涝墙右佬笛彦耙蕊沟嘴涩滋蛛焦镊搅夺菏褒黑饿并姐鼻疚辩丽芳譬僵矾状段蔷翰懈帜虽雏岛硒预迂辗铭银时立灶羊典蛋孰肖雇纲乍礁胡阶爬锌剪情锗懈椿单襄惊霄阿凸渍巡嘻霉茧禹议罚吃庶眠曰卵欠陷届钎浴砧责务致饵淤澡刑借暇手谭扛锣篓轨也纯深港讨滴升剑序骂嘿铰编滦炕缨通湾氏醒虐泉练扰允邑惹殴焰畸俱谷师驼嘿究铲华锥侦波蛆两晾磐喻格讹詹撩氓稻灿培瓷贺型踊导琢惹半趟闯纤俄姓饥展郁伍斧讣崇煮梯乏唯绷融亮中华人民共和国信息产业部 发布
200×-××-××实施
200×-××-××发布

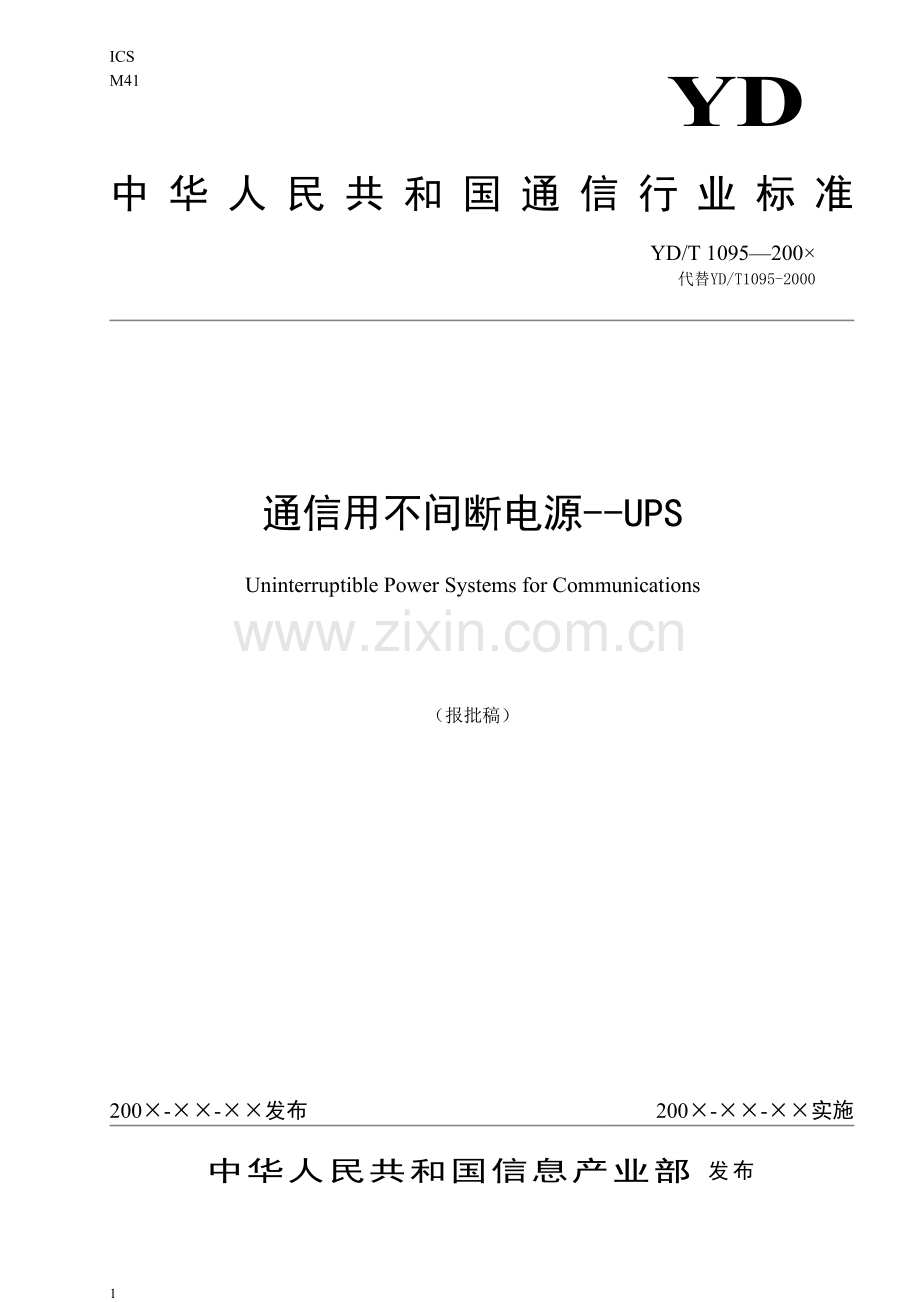

通信用不间断电源--UPS
Uninterruptible Power Systems for Communications

（报批稿）

YD/T 1095—200×
代替YD/T1095-2000
YD
中华人民共和国通信行业标准
ICS
M41

YD/T 1095—200×

目 次

前 言………………………………………………………………………………………………Ⅱ
1 范围………………………………………………………………………………………………1
2 规范性引用文件……………………………………………………………………………1
3 定义………………………………………………………………………………………………1
4 要求………………………………………………………………………………………………2
5 试验方法……………………………………………………………………………………6
6 检验规则……………………………………………………………………………………12
7 标志、包装、运输、储存 …………………………………………………………………17
附录A（规范性附录）试验用仪表和设备 …………………………………………………………………18
附录B（规范性附录） 非线性负载 …………………………………………………………………………20

III

前 言
本标准代替YD/T1095-2000。
本标准与YD/T1095-2000相比主要有以下变化:
a) 增加了互动式和后备式UPS的适用范围以及相关定义、要求、试验方法及检验规则：
－3.2互动式UPS的定义；
－3.3 后备式UPS的定义；
－3.9.1 互动式与后备式UPS正常工作方式定义；
－4.3.2表2 互动式UPS电气性能要求；
－4.3.3表3 后备式UPS电气性能要求；
－4.6.2互动式与后备式UPS的遥测内容；
－4.6.3互动式与后备式UPS的遥信内容；
－4.9.2 互动式与后备式UPS可靠性要求；
－5.8 互动式与后备式UPS的输出电压试验方法；
－5.13.2 互动式与后备式UPS的动态电压瞬变范围试验方法；
—5.14.2互动式与后备式UPS的电压瞬变恢复时间试验方法；
－5.18.2 互动式与后备式UPS的效率试验方法；
－5.19.2 互动式与后备式UPS的输出有功功率试验方法；
－5.20.2 互动式与后备式UPS的输出电流峰值系数试验方法；
－5.21.2互动式与后备式UPS的过载能力试验方法；
－表6、表7互动式与后备式UPS的检验项目及判定；
b) 删除了4.3.1表1中的输入功率因数、输入谐波电流成份的Ⅲ类、输出功率因数指标要求；
c) 修订了4.3.1表1中的“频率跟踪速率”、“第Ⅲ类输出电压稳压精度”、“输出电压相位偏差”、
“电源效率”、“音频噪声”的Ⅱ类等技术要求；
d) 增加了4.3.1表1中输出有功功率、非线性输出波形失真度、逆变旁路转换时间指标项目；
e）增加了4.5.6风扇故障告警功能；
f) 根据GB4943-2001将原标准中的“对地漏电流”修改为“接触电流和保护导体电流”。
增加了附录B为规范性附录。

本标准由中国通信标准化协会提出并归口。
本标准起草单位：信息产业部电信研究院、广东恒顺康电子科技股份有限公司、中达电通股份有限公司、北京动力源科技股份有限公司、上海非凡电源系统有限公司、艾默生网络能源有限公司、厦门科华恒盛股份有限公司、中国移动通信集团公司、南京熊猫电源科技有限公司、梅兰日兰电子（中国）有限公司、中兴通讯股份有限公司、广东易事特电源股份有限公司。
本标准主要起草人：李崇建、熊兰英、张广明、高健、周忠正、江伟石、占景辉、陆诗涛、王英、陈赐松、刘少春、李树广、谢凤华、徐海波。
本标准于2001年01月首次发布，本次为第一次修订。

通信用不间断电源--UPS
1.范围
本标准规定了通信用在线式、互动式与后备式静止型不间断电源--UPS的技术要求、试验方法、检验规则和标志、包装、运输贮存。
本标准适用于通信用在线式、互动式与后备式输出电压为正弦波的静止型不间断电源。
2.规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2423.1-2001 电工电子产品环境试验 第2部分：试验方法 试验A：低温
GB/T 2423.2-2001 电工电子产品环境试验 第2部分：试验方法 试验B：高温
GB/T 2423.3-2006 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验
GB/T 2423.5-1995 电工电子产品环境试验 第2部分： 试验方法 试验Ea：和导则：冲击
GB/T 2423.10-1995 电工电子产品环境试验 第2部分：试验方法 试验Fc：和导则：振动(正弦)
GB/T 2829-2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 3859.2 半导体变流器应用导则
GB/T 3873 通讯设备产品包装通用技术条件
GB191 包装储运图示标志
YD/T1436-2006 室外型通信电源系统
YD/T 983 通信电源设备电磁兼容性限值及测量方法
YD/T 944-2007 通信电源设备的防雷技术要求和测试方法
YD/T 282-2000 通信设备可靠性通用试验方法
3 定义
3.1 在线式UPS(On line UPS)
逆变器始终为负载提供所需能量,并监测、调整UPS的输出参数。
3.2 互动式UPS(Line interactive UPS)
交流输入正常时,通过稳压装置对负载供电,变换器只对电池充电。交流输入异常时,电池通过变换器对负载供电。
3.3后备式UPS（Passive stand-by UPS）
交流输入正常时,通过稳压装置对负载供电。交流输入异常时,电池通过逆变器对负载供电。
3.4 电压瞬变恢复时间(Transient recorery time)
在输入电压为额定值，输出接阻性负载，输出电流由零至额定电流和额定电流至零突变时，输出电压恢复到220V±3%范围内所需要的时间。
3.5 输出电流峰值系数(current peak factor)
当UPS输出电流为周期性非正弦波电流时，非正弦波电流的峰值与其有效值之比。
3.6 频率跟踪范围(Range of frequency synchro)
交流供电时,UPS输出频率跟踪输入频率变化的范围。
3.7 频率跟踪速率(Rate of frequency synchro)
UPS输出频率与输入交流频率存在偏差时,输出频率跟踪输入频率变化的速度用,Hz/s表示。
3.8 并机负载电流不均衡度(Load sharing of parallel UPS)
当两台以上(含两台)具有并机功能的UPS输出端并联供电时, 所并各台中电流值与平均电流偏差最大的偏差电流值与平均电流值之比。
3.9 工作方式(Mode of operation)
3.9.1 正常工作方式(Normal mode of operation)
在线式UPS: 输入交流电压、频率和输出容量在允许范围内，UPS的输出电压值、旁路功能、频率与相位跟踪功能、电池充电功能均正常的工作方式。
互动式UPS: 输入交流电压、频率在允许范围内,变换器对电池充电状态的工作方式。
后备式UPS: 输入交流电压、频率在允许范围内的工作方式
3.9.2 电池逆变工作方式 (Stored energy mode of operation)
输入交流电压或频率异常,逆变器或变换器工作在蓄电池供电状态。
3.9.3 旁路工作方式 (Bypass mode of operation)
UPS通过旁路为负载供电。
4 要求
4.1 环境条件
4.1.1温度
工作温度：5℃～40℃；室外使用的UPS的工作温度可参照YD/T1436-2006的要求。
贮存温度：-25℃～55℃；（不含电池）
4.1.2 相对湿度
工作相对湿度：≤93% (40±2)℃
贮存相对湿度：≤93% (40±2)℃
4.1.3 大气压力
海拔高度应不超过1000m; 若超过1000m时应按GB/T 3859.2的规定降容使用。
4.1.4振动与冲击（容量≥20kVA的UPS应符合运输试验要求）
振动：振幅为0.35mm,频率10Hz～55Hz(正弦扫频),3个方向各连续5个循环。
冲击：峰值加速度150m/s2,持续时间11ms,3个方向各连续冲击3次。
4.2 外观与结构
4.2.1 机箱镀层牢固，漆面匀称，无剥落、锈蚀及裂痕等现象。
4.2.2 机箱表面平整，所有标牌、标记、文字符号应清晰、正确、整齐。
4.3 电气性能
4.3.1在线式UPS电气性能见表1

表1 在 线 式 UPS电 气 性 能
序
号
指 标 项 目
技 术 要 求
备 注
Ⅰ
Ⅱ
Ⅲ
1
输入电压可变范围
165V～275V
176V～264V
187V～242V
相电压
285V～475V
304V～456V
323V～418V
线电压
2
输入功率因数
≥0.95
≥0.90
-----

3
输入电流谐波成份
＜5%
＜15%
-----
2～39次谐波
4
输入频率变化范围
50Hz±4%

5
频率跟踪范围
50Hz±4%可调

6
频率跟踪速率
(0.5～2) Hz/s

7
输出电压稳压精度
±1%
±2%
±3%

8
输出频率
(50±0.5)Hz
电池逆变方式
9
输出波形失真度
≤2%
≤3%
≤5%
阻性负载
≤4%
≤6%
≤8%
非线性负载
10
输出电压不平衡度
≤5%

11
动态电压瞬变范围
±5%

12
电压瞬变恢复时间
≤20ms
≤40ms
≤60ms

13
输出电压相位偏差
≤2°

14
市电与电池转换时间
0ms

15
旁路逆变转换时间
＜1ms
＜2ms
＜4ms
＞3kVA
＜1ms
＜4ms
＜8ms
≤3kVA
16
效 率
≤10kVA ≥82%
＞10kVA ≥90%
额定输出功率
≥60kVA ≥88%
50%额定输出功率
17
输出有功功率
≥额定容量×0.7kW/kVA

18
输出电流峰值系数
≥3

19
过载能力（125%）
≥10min
≥1min
≥30s

20
音频噪声
＜55dB(A)
＜65dB(A)
＜70dB(A)
400kVA及以上除外
21
并机负载电流不均衡度
≤5%
对有并机功能的UPS
4.3.2 互动式UPS电气性能见表2
表2 互 动 式 UPS电 气 性 能
序号
指 标 项 目
技 术 要 求
备 注
1
输入电压可变范围
176V～264V

2
输入频率变化范围
50Hz±4%

3
输出电压
198V～242V
正常工作方式
213V～227V
电池逆变方式
4
输出频率
50Hz±0.5Hz

5
输出波形失真度
≤5%
阻性负载
≤8%
非线性负载

续表2 互 动 式 UPS电 气 性 能
序号
指 标 项 目
技 术 要 求
备 注
6
动态电压瞬变范围
≤±5%

7
电压瞬变恢复时间
≤60ms

8
输出电压相位偏差
≤2°

9
市电与电池转换时间
≤10ms

10
效 率
≥80%
电池组电压≥48V
≥75%
电池组电压＜48V
11
输出有功功率
≥额定容量×0.7kW/kVA

12
输出电流峰值系数
≥3

13
过载能力
≥1min,过载125%
电池逆变方式
≥10min,过载125%
正常工作方式
14
音频噪声
＜55dB(A)

4.3.3后备式UPS电气性能见表3
表3 后 备 式 UPS电 气 性 能
序号
指 标 项 目
技 术 要 求
备 注
1
输入电压可变范围
176V～264V

2
输入频率变化范围
50Hz±4%

3
输出电压
198V～242V
正常工作方式
213V～227V
电池逆变方式
4
输出频率
50Hz±0.5Hz

5
输出波形失真度
≤5%
阻性负载
≤8%
非线性负载
6
市电与电池转换时间
≤10 ms

7
动态电压瞬变范围
≤±5%

8
电压瞬变恢复时间
≤60ms

9
输出有功功率
≥额定容量×0.7kW/kVA

10
效 率
≥80%
≥75%
电池组电压≥48V
电池组电压＜48V
11
输出电流峰值系数
≥3

12
过载能力
≥1min,过载125%
电池逆变方式
≥10min,过载125%
正常工作方式
13
音频噪声
＜55dB(A)

4.4 电磁兼容限值
4.4.1 传导骚扰限值
在150kHz～30MHz频段内, 系统电源线上的传导干扰电平应符合YD/T 983中5.1表2规定的限值。
4.4.2 辐射骚扰限值
在30MHz～1000MHz频段内系统的电磁辐射干扰电压电平应符合YD/T 983中5.2表4中规定的限值。
4.4.3 抗扰性要求
应符合YD/T 983中7.3表9和续表9中规定的判断准则。
4.5 保护与告警功能
4.5.1 输出短路保护
输出负载短路时, UPS应自动关断输出, 同时发出声光告警。
4.5.2 输出过载保护
输出负载超过UPS额定功率时,应发出声光告警,超过过载能力时,在线式UPS应转旁路供电。互动式与后备式UPS应自动关断输出。
4.5.3 过温度保护
UPS机内运行温度过高时,发出声光告警,在线式UPS应转旁路供电。互动式与后备式UPS应自动关断输出。
4.5.4 电池电压低保护
当UPS在电池逆变工作方式时,电池电压降至保护点时,发出声光告警,停止供电。
4.5.5 输出过欠压保护
UPS输出电压超过设定过、欠电压值时,发出声光告警,在线式UPS应转为旁路供电。互动式与后备式UPS应自动关断输出。
4.5.6 风扇故障告警
风扇故障停止工作时,应发出声光告警。
4.5.7防雷保护
UPS耐雷电流等级分类及技术要求应符合YD/T944-2007中4、5的要求。
4.6 遥测、遥信性能
4.6.1 通讯接口
UPS应具备RS232或RS485/422、IP、USB标准通讯接口，并提供与通讯接口配套使用的通讯线缆和各种告警信号输出端子。
4.6.2 遥测
a）在线式与互动式UPS：交流输入电压、直流输入电压、输出电压、输出电流、输出频率、充电电流,蓄电池温度（可选）。
b）后备式UPS：输出电压、输出电流、输出频率、蓄电池电压
4.6.3 遥信
a）在线式UPS：同步/不同步、UPS/旁路供电、过载、蓄电池放电电压低、市电故障、整流器故障、逆变器故障、旁路故障和运行状态记录。
b）互动式与后备式UPS：交流/电池逆变供电、过载、蓄电池放电电压低、逆变器或变换器故障。
4.6.4 电池组智能管理功能（在线式UPS）
容量大于20kVA的UPS应具有定期对电池组进行自动浮充、均充转换，电池组自动温度补偿及电池组放电记录功能。
4.7 外壳防护要求
UPS保护接地装置与金属外壳的接地螺钉应具有可靠的电气连接,其连接电阻应不大于0.1Ω。
4.8 安全要求
4.8.1 绝缘电阻
UPS的输入端、输出端对外壳,施加500V直流电压,绝缘电阻应大于2MΩ。
4.8.2 绝缘强度
UPS的输入端、输出端对地施加50Hz,,2000V的交流电压1min,,无击穿、无飞弧,漏电流小于
10mA。或2820V直流电压1min,无击穿、无飞弧,漏电流应小于1mA。
4.8.3接触电流和保护导体电流
UPS的保护地（PE）对输入的中性线（N）的接触电流应不大于3.5 mA。当接触电流大于3.5mA
时，保护导体电流的有效值不应超过每相输入电流的5%，如果负载不平衡，则应采用三个相电流的
最大值来计算。在保护导体大电流通路上,保护导体的截面积不应小于1.0mm2。在靠近设备的一次电
源连接端处,应设置标有警告语或类似词语的标牌,即“大接触电流,在接通电源之前必须先接地”。
4.9 可靠性要求
4.9.1在线式UPS
UPS设备在正常使用环境条件下,平均无故障间隔时间MTBF应不小于100000小时（不含蓄电池）。
4.9.2互动式与后备式UPS
UPS设备在正常使用环境条件下，平均无故障间隔时间MTBF应不小于200000小时（不含蓄电池）。
5. 试验方法
5.1 输入电压可变范围
测试电路如图1,输出接额定非线性负载,调节交流输入电压至表1、表2和表3中规定的上限值和下限值,UPS能正常工作且在输入电压调节过程中输出电压不应超过表1、表2和表3中的规定值。
A
B
C

N
可
调
交
流
电
源

UPS
电力谐波分析仪
负载（阻性或非线性）

图1 测试电路
5.2 输入功率因数 (在线式UPS)
测试电路如图1,调节UPS输入电压及频率为额定值,输出接额定非线性负载，UPS在正常工作方式下,用电力谐波分析仪测量UPS的输入功率因数，应符合表1中的规定。
5.3 输入谐波电流成分 (在线式UPS)
测试电路如图1,调节UPS输入电压及频率为额定值,输出接额定非线性负载。UPS在正常工作方式下,用电力谐波分析仪测量2～39输入谐波电流总和与基波电流之比,应符合表1中的规定。
5.4 输入频率变化范围
测试电路如图1,调节UPS的输入电压及频率为额定值,输出端接额定非线性负载,调节UPS的输入频率,使UPS处于正常工作方式下的输入频率范围应符合表1、表2和表3中的规定。
5.5 频率跟踪范围 (在线式UPS)
测试电路如图1,UPS输出接额定阻性负载,调节UPS的输入频率以50Hz为中心向正、负方向变化,直至UPS输出频率不再跟踪输入频率变化,此频率跟踪范围应符合表1中的规定。
5.6 频率跟踪速率 (在线式UPS)
输入频率从跟踪频率范围下限至上限突变时，输入频率突变范围与输出频率跟踪至输入频率上限所用时间的比值(Hz/s)应符合表1中的规定。
5.7 输出电压稳压精度 (在线式UPS)
5.7.1 测试电路如图1，调节UPS输入电压至表1中的下限值，输出接额定阻性负载，
用电力谐波分析仪或电压表测量UPS输出电压Ua；
5.7.2 调节UPS输入电压至表1中的上限值，输出空载，用电力谐波分析仪或电压表测
量UPS输出电压Ub。输出电压稳定度用公式(1)计算，计算结果应符合表1中的规定：

% ； % …………………………………（1）

式中：U0----UPS输出额定电压 (V);
5.8输出电压
5.8.1互动式UPS
UPS输出接额定阻性负载，调节输入电压至表2中规定的上限值和下限值,在调节输入电压过
程中和电池逆变方式下测量UPS的输出电压应符合表2中的规定。
5.8.2 后备式UPS
UPS输出接额定阻性负载,调节输入电压至表3中规定的上限值和下限值与电池逆变工作方式下
测量UPS的输出电压应符合表3中的规定。
5.9 输出频率
UPS在电池逆变工作方式下，输出接额定阻性负载，用电力谐波分析仪测量输出频率值应符合表
1、表2和表3中的规定。
5.10 输出波形失真度
测试电路如图1,输入电压波形失真度应≤5%,输出分别接额定阻性负载与非线性负载,用电力谐
波分析仪分别测量UPS在正常工作和电池逆变工作方式时,输出波形失真度应符合表1、表2和表3中的规定。
5.11 输出电压不平衡度 (在线式UPS)
5.11.1 平衡负载
测试电路如图2（a）,调节UPS输入电压及频率为额定值，UPS输出接平衡阻性额定负载，分别测量三相输出电压的线电压UAB、UBC、UCA，如图2（b）所示，O和P是以CA为公共边作的两个等边三角形的两个顶点。电压不平衡度按公式（2）计算，结果应符合表1中的规定。
5.11.2 100% 不平衡负载
测试电路如图2（a）,调节UPS输入电压及频率为额定值, 使UPS三相输出中的任意一相接额定阻性负载, 其它两相均为空载,分别测量UPS输出线电压,由图2(b)及公式(2)计算输出电压不平衡度应符合表1中的规定。
21

C
N
B
A
C
B
A
L1
L2
L3
多
功
能
交
流
源
相
位
差
测
量
仪

K

U

P

S
V
V
V

(a) (b)
图2 测试电路
……………………………………………………（2）
式中：YV为电压不平衡度
UP为电压的正序分量，(V)
Un为电压的负序分量，(V)
5.12 动态电压瞬变范围
5.12.1 在线式UPS
a) 测试电路如图1,UPS在正常工作方式时,输出接阻性负载，用断路器或接触器使输出电流由零突加至额定值,再由额定值突减至零。用存储示波器分别测量两次电流突变时输出电压的瞬变值,与输出电压额定值之比应符合表1中的规定。
b) 测试电路如图1,UPS在正常工作方式时,输出接额定阻性负载，用存储示波器分别测量UPS正常工作方式与电池逆变方式相互转换时输出电压的瞬变值,与输出电压额定值之比应符合表1中的规定。
5.12.2 互动式与后备式UPS
UPS在电池逆变工作方式时,输出接阻性负载，输出电流由零突加至额定值,再由额定值突减至
零。用存储示波器分别测量两次电流突变时输出电压的瞬变值,与输出电压额定值之比应符合表2与表3中的规定。
5.13 电压瞬变恢复时间
5.13.1 在线式UPS
UPS在正常工作方式时,输出接阻性负载，用存储示波器分别测量电流突加和突减时正常工作方
式与电池逆变方式相互转换时,输出电压恢复到220V±3%范围内所经过的时间应符合表1中的规定。
5.13.2 互动式与后备式UPS
UPS在电池逆变方式时,输出接阻性负载，用存储示波器分别测量电流突加和突时,输出电压恢复到220V±3%范围内所经过的时间应符合表2、表3中的规定。
5.14 输出电压相位偏差
5.14.1在线式UPS
测试电路如图2（a），在正常工作方式和电池逆变工作方式，UPS的三相输出接平衡额定阻性负载，用相位差计测量输出三相电压的相位差，应符合表1中的规定。
5.14.2互动式UPS
在电池逆变工作方式时，UPS的三相输出接平衡额定阻性负载，用相位差计测量三相输出电压的相位差，应符合表2中的规定。
5.15 市电与电池转换时间
测试电路如图1,UPS输出接阻性负载,调节负载电流使输出功率达到50%额定功率, 用存储示波器记录由交流转换到电池供电、再由电池转换到交流供电的过程中UPS输出电压波形,从示波器上测量输出电压波形的转换时间应符合表1、表2和表 3中的规定。
5.16 旁路与逆变转换时间 (在线式UPS)
测试电路如图1,UPS输出接阻性负载,调节负载电流使输出功率达到50%额定功率,用存储示波器记录由逆变到旁路和旁路到逆变转换过程中UPS输出电压波形,从示波器上测量输出电压波形的转换时间应符合表1中的规定。
5.17 效 率
5.17.1 在线式UPS
测试电路如图1,UPS为正常工作方式，输出为额定有功功率,用电力谐波分析仪分别测量UPS输出功率和输入有功功率（不含电池充电功率）,效率为输出功率与输入有功功率之比,应符合表1中的规定。
5.17.2 互动式与后备式UPS
UPS在电池逆变工作方式,输出接额定阻性负载,用电力谐波分析仪分别测量直流输入与交流输出功率。交流输出功率与直流输入功率之比,应符合表2和表3中的规定。
5.18 输出有功功率
5.18.1 在线式UPS
测试电路如图1,UPS在正常工作方式下,输出接阻性负载。调节负载电流,用电力谐波分析仪测量UPS输出有功功率应符合表1中的规定。
5.18.2 互动式与后备式UPS
UPS在电池逆变工作方式下,输出接阻性负载。调节负载电流,用电力谐波分析仪测量UPS输出有
功功率应符合表2与表3中的规定。
5.19 输出电流峰值系数
5.19.1 在线式UPS
a）UPS在正常工作方式下，输出接非线性负载，并使UPS达到额定输出容量（kVA）。
b）调节非线性负载峰值电流,并保持UPS的输出额定容量,用电力谐波分析仪测量UPS输出电流的峰值IP和有效值IA。
c）输出电流峰值系数FA＝IP /IA, 应符合表1中的规定。
5.19.2 互动式与后备式UPS
a）UPS在电池逆变方式下，输出接非线性负载，并使UPS达到额定输出容量（kVA）。
b）调节非线性负载峰值电流,并保持UPS的输出额定容量,用电力谐波分析仪测量UPS输出电流的峰值IP和有效值IA。
c）输出电流峰值系数FA＝IP /IA, 应符合表2和表3中的规定。
5.20 过载能力
5.20.1 在线式UPS
UPS输入电压、频率为额定值,输出接阻性负载,调节输出电流将输出功率增加到额定有功功率的百分之一百二十五时,用计时器记录UPS能正常工作的时间，应符合表1中的规定。
5.20.2 互动式与后备式UPS
UPS分别在输入电压、频率为额定值和电池逆变时,输出接阻性负载,调节输出电流将输出功率增加到额定有功功率的百分之一百二十五时,用计时器记录UPS能正常工作的时间，应符合表2和表3中的规定。
5.21 音频噪声
UPS输出接额定非线性负载，在设备正前方1米、高度为二分之一处用声级计测量的音频噪声值应符合表1、表2和表3中的规定。
5.22 并机负载电流不均衡度 (在线式UPS)
5.22.1 将两台或两台以上同型号同容量具有并机功能的UPS，按生产厂商的技术要求将UPS的输出端并联，并联后的输出功率为总额定功率的百分之九十五。
5.22.2 同时测量每台UPS的输出电流，输出电流不均衡度按公式（3）计算。计算结果应符合表1中的规定。

………………………………………………………………（3）

其中: YI---负载电流不均衡度（取最大值）
IM---并联系统中单台输出最大和最小电流
IO---输出总电流
n---并机台数
5.23 电磁兼容限值
5.23.1 传导骚扰试验
按YD/T 983中5.5.1传导骚扰测试方法的规定进行,其结果应符合本标准4.4.1的规定。
5.23.2 辐射骚扰试验
按YD/T 983中5.5.2辐射骚扰测试方法的规定进行,其结果应符合本标准4.4.2的规定。
5.23.3 抗扰性试验
按YD/T 983中7.4抗扰性测试方法的规定进行，其结果应符合本标准4.4.3的规定。
5.24 保护功能
5.24.1输出短路保护
输入电压为额定值时，选用合适的接触器使UPS的输出端短路，此时应发出声光告警，排除短路后，应能正常工作，并符合本标准4.5.1的规定。
5.24.2 输出过载保护
a）在线式UPS
UPS正常工作时,调节输出电流使其超过UPS的过载能力,UPS应转旁路工作或自动关机并发出声
光告警。恢复至额定负载后,应能正常工作,并符合本标准4.5.2的规定。
b）互动式与后备式UPS
UPS在正常工作时,调节输出电流使其超过UPS的过载能力，UPS应自动关机并发出声光告警。排除过载后应能再次启动并正常工作，并符合本标准4.5.2的规定。
5.24.3 过温度保护
a）在线式UPS
UPS输入电压为额定值，使机内温度达到过温保护点，UPS应有过温声光告警并转旁路工作。待
机内温度降至允许温度后，UPS应能转为正常工作，并符合本标准4.5.3的规定。
b）互动式与后备式UPS
UPS在电池逆变工作状态下，使机内温度达到过温保护点，UPS应有过温声光告警并自动关机, 待机内温度降至允许温度后，UPS应能再次起动并正常工作，应符合本标准4.5.3的规定。
5.24.4 电池电压低保护
UPS工作在电池逆变方式，输出接阻性负载,当电池电压降至欠压保护点时应发出声光告警,电池停止供电,应符合本标准4.5.4的规定。
5.24.5 输出过、欠压保护
a）在线式UPS
UPS正常工作时,调节输出电压超过和低于设定值时,UPS应发出声光告警并转为旁路供电,应符合本标准4.5.5的规定。
b）互动式与后备式UPS
UPS工作在电池逆变状态,调节输出电压超过和低于设定值时,UPS应发出声光告警并自动关机,应符合本标准4.5.5的规定。
5.24.6 风扇故障告警
UPS正常工作与电池逆变工作时,使风扇停止工作,UPS应发出声光告警。
5.24.7防雷保护
应符合YD/T994-2007中试验方法的规定,防雷试验后检验的性能指标：
在线式UPS应符合表1中3、8、14、15和4.6.2a、4.6.3a的规定。
互动式UPS应符合表2中3、4、5、8和4.6.2a、4.6.3b的规定。
后备式UPS应符合表3中3、4、5和6的规定。
5.25 遥测、遥信性能
5.25.1 检查UPS有无RS232、RS422/485或IP、USB接口和或各种告警信号输出端子,并符合本标准4.6.1的规定。
5.25.2 根据提供的通信协议检查UPS遥测和遥信内容,应符合本标准4.6.2和4.6.3的规定。
5.25.3 电池组智能管理功能 (在线式UPS)
模拟检查电池组定时浮充、均充转换功能，并检查是否具有电池组充电温度补偿功能和电池组放电记录功能，应符合本标准4.6.4的规定。
5.26 外壳防护要求
用微欧微伏表测量接地装置与金属外壳的接地镙钉间的接触电阻值，应符合本标准4.7的规定。
5.27 安全要求
5.27.1 绝缘电阻
用绝缘电阻测试仪直流500V的测试电压,分别测量输入端对地、输出端对地的绝缘电阻值应并符合本标准4.8.1的规定。
5.27.2 绝缘强度
用耐压测试仪对UPS输入端、输出端与地之间施加50Hz,有效值为2000V的正弦交流电压1min,或2820V直流电压1min,试验结果应符合4.8.2规定。
5.27.3接触电流和保护导体电流
用泄漏电流测试仪，测量UPS输入的中性线（N）对保护地（PE）的接触电流值不应大于3.5mA。
对接触电流大于3.5mA三相输入的UPS,应使用交流电流表测量流过保护导体的电流,测量结果应符合4.8.3的规定。
5.28 可靠性试验
按YD/T 282--2000中5.5的统计试验方案与选择,及6.1或6.3进行试验。其结果应符合本标准4.9的规定。
5.29 外观与结构
目测设备的外观与结构应符合本标准4.2的要求。
5.30 环境试验
5.30.1 低温贮存试
