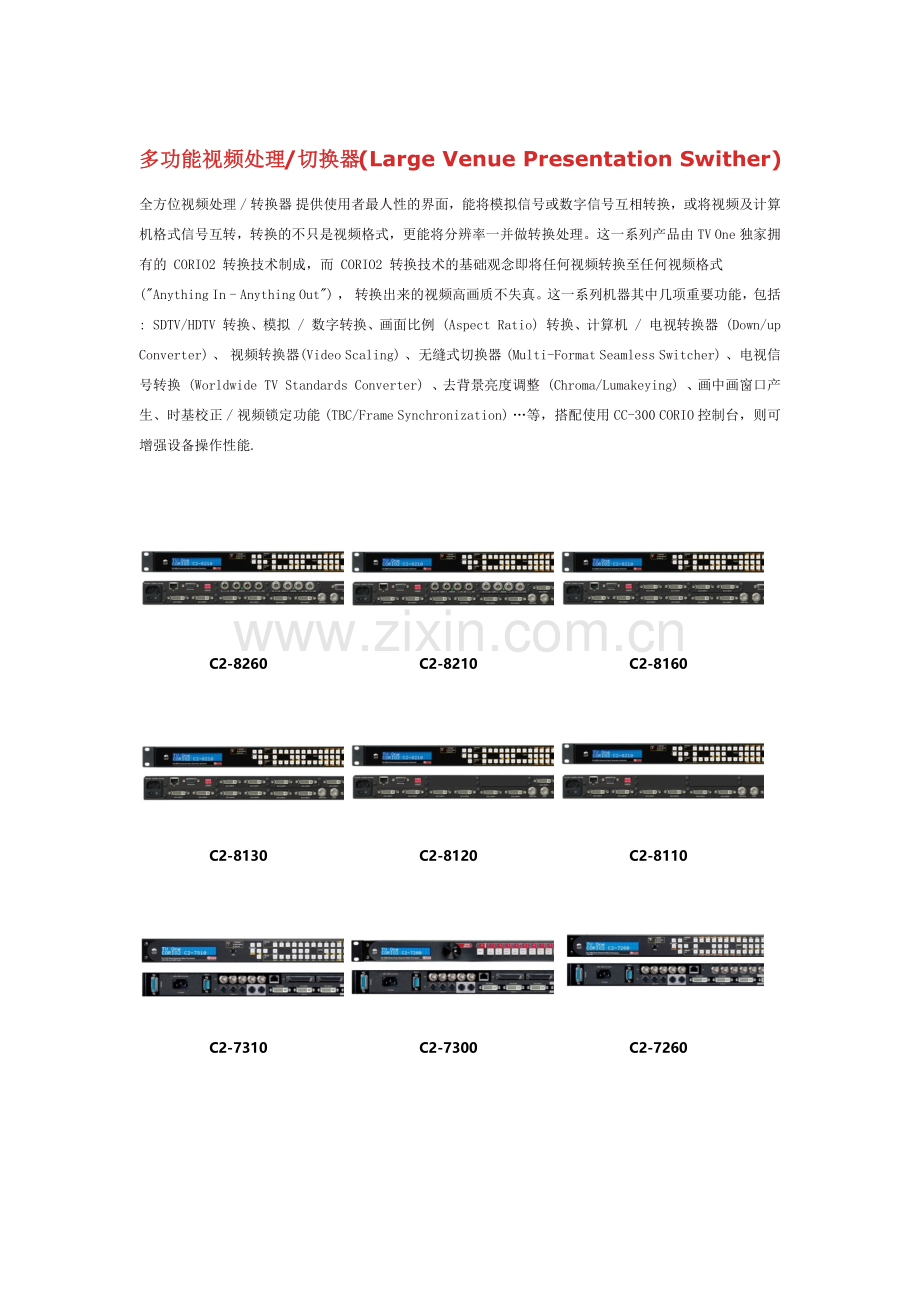

多功能视频处理/切换器(Large Venue Presentation Swither)全方位视频处理 / 转换器 提供使用者最人性的界面，能将模拟信号或数字信号互相转换，或将视频及计算机格式信号互转，转换的不只是视频格式，更能将分辨率一并做转换处理。这一系列产品由 TV One 独家拥有的 CORIO2 转换技术制成，而 CORIO2 转换技术的基础观念即将任何视频转换至任何视频格式 ("Anything In - Anything Out") ， 转换出来的视频高画质不失真。这一系列机器其中几项重要功能，包括 : SDTV/HDTV 转换、模拟 / 数字转换、画面比例 (Aspect Ratio) 转换、计算机 / 电视转换器 (Down/up Converter) 、 视频转换器(Video Scaling) 、无缝式切换器 (Multi-Format Seamless Switcher) 、电视信号转换 (Worldwide TV Standards Converter) 、去背景亮度调整 (Chroma/Lumakeying) 、画中画窗口产生、时基校正 / 视频锁定功能 (TBC/Frame Synchronization) …等，搭配使用 CC-300 CORIO控制台，则可增强设备操作性能.

C2-8260

C2-8210

C2-8160

C2-8130

C2-8120

C2-8110

C2-7310

C2-7300

C2-7260

C2-7210

C2-7200

C2-7110

C2-7100

C2-3360

C2-3350

C2-5200

C2-5100

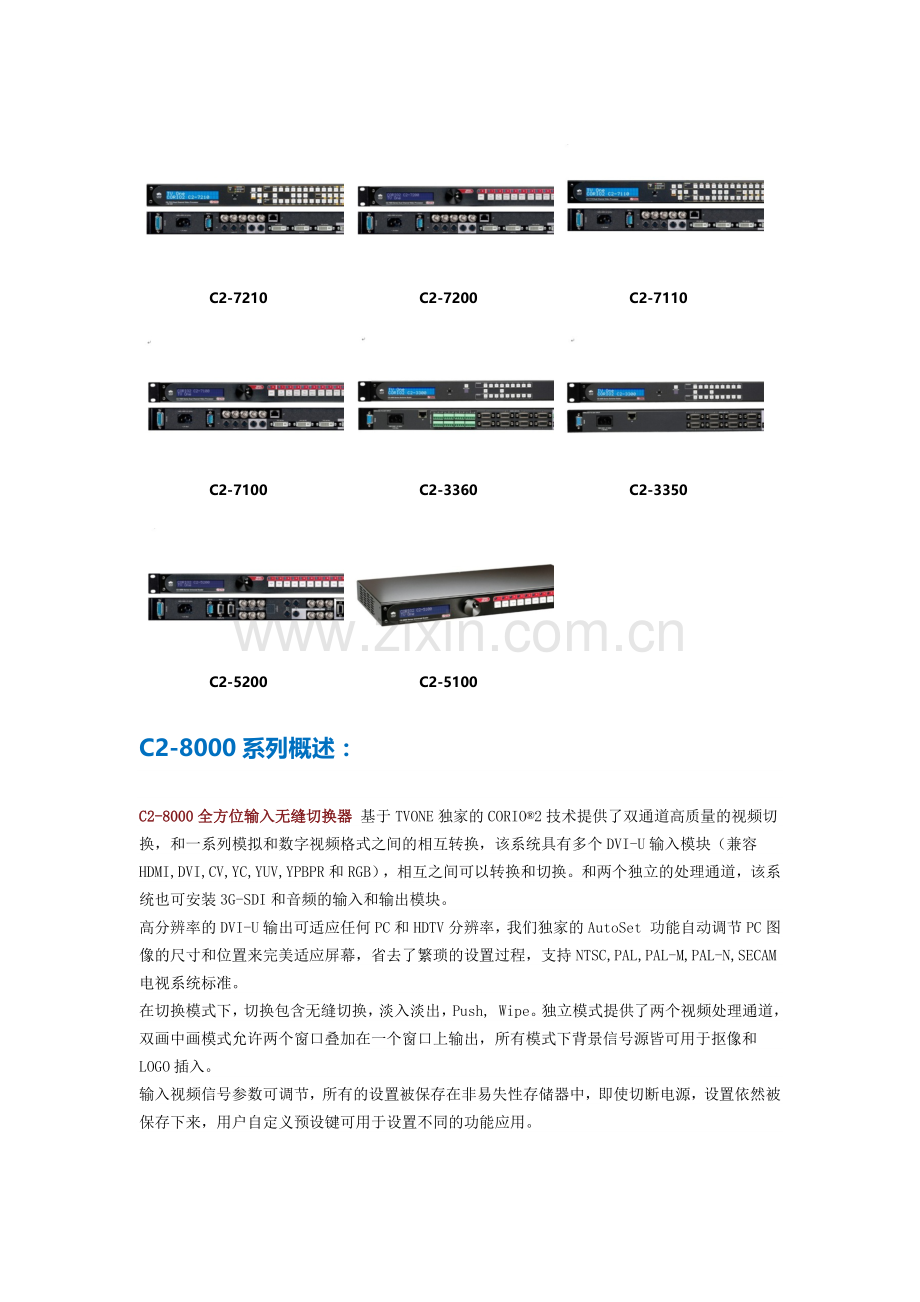

C2-8000系列概述：

C2-8000全方位输入无缝切换器 基于TVONE独家的CORIO®2技术提供了双通道高质量的视频切换，和一系列模拟和数字视频格式之间的相互转换，该系统具有多个DVI-U输入模块（兼容HDMI,DVI,CV,YC,YUV,YPBPR和RGB），相互之间可以转换和切换。和两个独立的处理通道，该系统也可安装3G-SDI和音频的输入和输出模块。
高分辨率的DVI-U输出可适应任何PC和HDTV分辨率，我们独家的AutoSet 功能自动调节PC图像的尺寸和位置来完美适应屏幕，省去了繁琐的设置过程，支持NTSC,PAL,PAL-M,PAL-N,SECAM电视系统标准。
在切换模式下，切换包含无缝切换，淡入淡出，Push, Wipe。独立模式提供了两个视频处理通道，双画中画模式允许两个窗口叠加在一个窗口上输出，所有模式下背景信号源皆可用于抠像和LOGO插入。
输入视频信号参数可调节，所有的设置被保存在非易失性存储器中，即使切断电源，设置依然被保存下来，用户自定义预设键可用于设置不同的功能应用。
所有的功能皆可通过前面板按键，RS-232/422/485或者IP连接Windows控制面板软件和大部分第三方控制系统来控制，前LCD面板使得设置更加简单，该设备可置于1U机柜内，另可选购内部冗余电源和电源插座。
Zoom功能可10倍放大信号源的任何部分并且填充整个荧幕，使用者还可以在已放大图片中，上下左右移动到想观看的位置，Shrink功能亦可将图像缩小至10%以适应大部分显示器上的图像显示。先进的数字闪烁消除电路和高采样频率确保图像的清晰，像素级运动自适应对角插补和降噪功能确保PAL，NTSC和1080I信号高质量的去隔行。3:2下拉确保从NTSC和1080I信号源中提取24 fps电影。
抠像模式允许一个输入叠加在另一个输入上进行抠像，抠除后的图像可实现淡入淡出的效果，基于4:4:4采样格式，可执行像素级别的精确抠像。
MIX Mode允许输入信号无缝切换，淡入淡出和WIPE，Genlock输入兼容SD和HD，通过过宽广的副载波锁相范围和副载波相位调整可实现输入信号的精准同步。
内置的音频切换系统可将音频从DVI(兼容HDMI)或SDI输入转换到DVI和SDI输出。另可通过选购的音频模块提供AES I/O音频处理功能和音频延迟功能，并能链接到A2-7300系列音频转换设备。

C2-8260
§ UR 尺寸
§ 高质量无缝切换
§ 上下交叉转换
§ 多达12个DVI-U输入
§ SDI输入：2个SD/HD/3G-SDI 和复位时输出
§ 2个DVI-U输出（兼容HDMI/CV/YC/RGB/YPBPR）
§ 2个SDI（SD/HD/3G）输出
§ 同步锁相输入：一个Tri/Bi level 带环出
§ 模拟分辨率：PC to 2048x2048, HDTV to 1080p/60
§ DVI：PC to 2048x2048, HDTV to 1080p/60
§ 支持NTSC, PAL, PAL-M, PAL-N, SECAM
§ HDMI输入输出均带HDCP
§ 动态补偿&3:2下拉
§ 对角线插补
§ 对PAL/NTSC和1080I隔行输入的减噪功能
§ 输入分辨率自动侦测
§ AutoSet-自动调节图像的尺寸和PC输入
§ 4:4:4 全带宽采样
§ 图像可放大10倍或缩小10%
§ 色键和亮度键
§ 无缝切换 淡入淡出 Wipe, Push切换模式
§ 视频信号参数可调节
§ SDI和DVI音频的加解嵌
§ SDI和CV信号字幕隐藏功能
§ 内部音频切换
§ 用户自定义Logo插入
§ 静态图像存储
§ 边框尺寸和颜色可调节
§ IP接口
§ RS-232/422/485接口
§ 可选购AES音频模快，调整延迟
§ 可选购Tally模块
§ 可选购冗余电源
§ 可选购后部安装机架

C2-8210
§
§ 1UR 尺寸
§ 高质量无缝切换
§ 上下交叉转换
§ 多达12个DVI-U输入
§ SDI输入：2个SD/HD/3G-SDI 和复位时输出
§ 2个DVI-U输出（兼容HDMI/CV/YC/RGB/YPBPR）
§ 2个SDI（SD/HD/3G）输出
§ 同步锁相输入：一个Tri/Bi level 带环出
§ 模拟分辨率：PC to 2048x2048, HDTV to 1080p/60
§ DVI：PC to 2048x2048, HDTV to 1080p/60
§ 支持NTSC, PAL, PAL-M, PAL-N, SECAM
§ HDMI输入输出均带HDCP
§ 动态补偿&3:2下拉
§ 对角线插补
§ 对PAL/NTSC和1080I隔行输入的减噪功能
§ 输入分辨率自动侦测
§ AutoSet-自动调节图像的尺寸和PC输入
§ 4:4:4 全带宽采样
§ 图像可放大10倍或缩小10%
§ 色键和亮度键
§ 无缝切换 淡入淡出 Wipe, Push切换模式
§ 视频信号参数可调节
§ SDI和DVI音频的加解嵌
§ SDI和CV信号字幕隐藏功能
§ 内部音频切换
§ 用户自定义Logo插入
§ 静态图像存储
§ 边框尺寸和颜色可调节
§ IP接口
§ RS-232/422/485接口
§ 可选购AES音频模快，调整延迟
§ 可选购Tally模块
§ 可选购冗余电源
§ 可选购后部安装机架

C2-8160
· 1UR 尺寸
· 高质量无缝切换
· 上下交叉转换
· 多达12个DVI-U输入
· SDI输入：2个SD/HD/3G-SDI 和复位时输出
· 2个DVI-U输出（兼容HDMI/CV/YC/RGB/YPBPR）
· 2个SDI（SD/HD/3G）输出
· 同步锁相输入：一个Tri/Bi level 带环出
· 模拟分辨率：PC to 2048x2048, HDTV to 1080p/60
· DVI：PC to 2048x2048, HDTV to 1080p/60
· 支持NTSC, PAL, PAL-M, PAL-N, SECAM
· HDMI输入输出均带HDCP
· 动态补偿&3:2下拉
· 对角线插补
· 对PAL/NTSC和1080I隔行输入的减噪功能
· 输入分辨率自动侦测
· AutoSet-自动调节图像的尺寸和PC输入
· 4:4:4 全带宽采样
· 图像可放大10倍或缩小10%
· 色键和亮度键
· 无缝切换 淡入淡出 Wipe, Push切换模式
· 视频信号参数可调节
· SDI和DVI音频的加解嵌
· SDI和CV信号字幕隐藏功能
· 内部音频切换
· 用户自定义Logo插入
· 静态图像存储
· 边框尺寸和颜色可调节
· IP接口
· RS-232/422/485接口
· 可选购AES音频模快，调整延迟
· 可选购Tally模块
· 可选购冗余电源
· 可选购后部安装机架

C2-8130
· 1UR 尺寸
· 高质量无缝切换
· 上下交叉转换
· 多达12个DVI-U输入
· SDI输入：2个SD/HD/3G-SDI 和复位时输出
· 2个DVI-U输出（兼容HDMI/CV/YC/RGB/YPBPR）
· 2个SDI（SD/HD/3G）输出
· 同步锁相输入：一个Tri/Bi level 带环出
· 模拟分辨率：PC to 2048x2048, HDTV to 1080p/60
· DVI：PC to 2048x2048, HDTV to 1080p/60
· 支持NTSC, PAL, PAL-M, PAL-N, SECAM
· HDMI输入输出均带HDCP
· 动态补偿&3:2下拉
· 对角线插补
· 对PAL/NTSC和1080I隔行输入的减噪功能
· 输入分辨率自动侦测
· AutoSet-自动调节图像的尺寸和PC输入
· 4:4:4 全带宽采样
· 图像可放大10倍或缩小10%
· 色键和亮度键
· 无缝切换 淡入淡出 Wipe, Push切换模式
· 视频信号参数可调节
· SDI和DVI音频的加解嵌
· SDI和CV信号字幕隐藏功能
· 内部音频切换
· 用户自定义Logo插入
· 静态图像存储
· 边框尺寸和颜色可调节
· IP接口
· RS-232/422/485接口
· 可选购AES音频模快，调整延迟
· 可选购Tally模块
· 可选购冗余电源

· 1UR 尺寸
· 高质量无缝切换
· 上下交叉转换
· 多达12个DVI-U输入
· SDI输入：2个SD/HD/3G-SDI 和复位时输出
· 2个DVI-U输出（兼容HDMI/CV/YC/RGB/YPBPR）
· 2个SDI（SD/HD/3G）输出
· 同步锁相输入：一个Tri/Bi level 带环出
· 模拟分辨率：PC to 2048x2048, HDTV to 1080p/60
· DVI：PC to 2048x2048, HDTV to 1080p/60
· 支持NTSC, PAL, PAL-M, PAL-N, SECAM
· HDMI输入输出均带HDCP
· 动态补偿&3:2下拉
· 对角线插补
· 对PAL/NTSC和1080I隔行输入的减噪功能
· 输入分辨率自动侦测
· AutoSet-自动调节图像的尺寸和PC输入
· 4:4:4 全带宽采样
· 图像可放大10倍或缩小10%
· 色键和亮度键
· 无缝切换 淡入淡出 Wipe, Push切换模式
· 视频信号参数可调节
· SDI和DVI音频的加解嵌
· SDI和CV信号字幕隐藏功能
· 内部音频切换
· 用户自定义Logo插入
· 静态图像存储
· 边框尺寸和颜色可调节
· IP接口
· RS-232/422/485接口
· 可选购AES音频模快，调整延迟
· 可选购Tally模块
· 可选购冗余电源
· 可选购后部安装机架

C2-8110
· 1UR 尺寸
· 高质量无缝切换
· 上下交叉转换
· 多达12个DVI-U输入
· SDI输入：2个SD/HD/3G-SDI 和复位时输出
· 2个DVI-U输出（兼容HDMI/CV/YC/RGB/YPBPR）
· 2个SDI（SD/HD/3G）输出
· 同步锁相输入：一个Tri/Bi level 带环出
· 模拟分辨率：PC to 2048x2048, HDTV to 1080p/60
· DVI：PC to 2048x2048, HDTV to 1080p/60
· 支持NTSC, PAL, PAL-M, PAL-N, SECAM
· HDMI输入输出均带HDCP
· 动态补偿&3:2下拉
· 对角线插补
· 对PAL/NTSC和1080I隔行输入的减噪功能
· 输入分辨率自动侦测
· AutoSet-自动调节图像的尺寸和PC输入
· 4:4:4 全带宽采样
· 图像可放大10倍或缩小10%
· 色键和亮度键
· 无缝切换 淡入淡出 Wipe, Push切换模式
· 视频信号参数可调节
· SDI和DVI音频的加解嵌
· SDI和CV信号字幕隐藏功能
· 内部音频切换
· 用户自定义Logo插入
· 静态图像存储
· 边框尺寸和颜色可调节
· IP接口
· RS-232/422/485接口
· 可选购AES音频模快，调整延迟
· 可选购Tally模块
· 可选购冗余电源
· 可选购后部安装机架

C2-7310
概述：
· 内置音频处理器
· 32个AES3-id 数字立体通道
· 16个 AEA3-id 输入 & 16个AES3-id 输出
· 可分配音频至任一输入/输出视频
· 所有的音频处理皆支持音频延迟补偿(Delay Compensation)
· 任一SD-HDI或HD-SDI输入皆可音频加嵌(Embedding)
· 任一SD-HDI或HD-SDI输出皆可音频解嵌(Extraction)
· SD-SDI / HD-SDI音源交叉编码(Audio Cross Encoding)
· 内置音频输入/输出与视频输入/输出之编程安排
· AES3-id / AES3 转换器 (选购)
· AES3-id / Balanced Analog 转换器 (选购)
C2-7300基本特性(与C2-7200停产相同)
· 双通道独立处理引擎
· 4:4:4 取样频率全频色彩影像
· 11 组多格式输入端口 – 数字和模拟
· 2x 10-bit SD/HD-SDI输入
· 3x Composite Video输入
· 3x S-Video输入
· 3x DVI输入(同时支持RGB, YPbPr & YUV)
· 所有的DVI通道皆支持EDID v1.3
· 2组独立的视频处理输出
· 2x 10-bit SD-HD/SDI输出
· 2x Composite 和 3x S-Video输出
· 2x DVI 输出 (同时支持RGB, YPbPr & YUV)
· 多种转换(Conversion)和扫描(Scaling)功能集于一身
· RGBHV 分辨率可达2048x2048
· 支持所有市场已有的HDTV分辨率
· 所有的视频输入皆具备同步锁定(Genlock)功能
· 画面无缝切换特效，包含Cuts、Fades或其它混合效果
· 双PIP窗口-无限制的重叠于任一输入至任一输出
· 提供RS-232 和 IP 连接操控接口
· CORIO2R技术转换引擎专利
· Zoom up to 1000% with 100% Pan coverage
· Image Shrink to 10% with 100% Pan coverage
· 自动侦测世界电视系统
· 可调整各视频参数
· Field Upgradeable via Flash Memory
多机一体、一机多用
· 2 x高画质视频转换器 (High Definition Video Scaler)
· 2 x画中画功能(Picture-in-Picture Device)
· 2 x电视信号转换器(Worldwide TV Standards Converter)
· 2 x计算机至电视转换器(Scan Converters (Down Converters))
· 2 x电视至计算机转换器(Video Scaler (Up Converters))
· 2 x多格式影像锁定器(Multi-Format Image Synchronizer)
· 2 x去背景亮度调整器 (Chromakeyer – Lumakeyer)
· 2 x画面比例(Aspect Ratio)转换器
· 2 x视频解调器(Video Trans coder)
· 2 x标志插入器(Logo Inserter)
· 2 x Analog ←→ DVI 转换器
· 2 x Analog ←→ SD/HD-SD 转换器
· 2 x PC ←→ HDTV 转换器
· 2 x PC ←→ PC转换器
· 2 x SDTV ←→ HDTV 转换器
· 2 x HDTV ←→ HDTV 转换器
· 2 x SD-SDI ←→ HD-SDI转换器
· 2 x DVI ←→ HD-SDI转换器
· 无缝切换功能(Multi-Format Seamless Switcher)
· 可产生双屏画中画 (Dual Window PIP)
· 多格式窗口产生器(Multi-Format Windowing Device)
· 还有更多功能.....
C2-7310 除了具备C2-7200的所有影像处理和转换功能外，额外增加了一个音频处理器(Audio Processing)。当您所需要的影像处理设备，必须应用到进阶的音频处理时，或需对SDI或HD-SDI信号加嵌(Embedding)或解嵌(Extraction)时，C2-7300就是您最好的选择。
Multiple Channels - C2-7300针对32个数字音频，即16个输入和16个输出提供完整的音频处理功能。在后背板上，拥有一组44-Pin高密度接口，提供AES3-id接口。AES3-id格式可直接从此接口中被使用，或可被使用于多种的音频分离器或转换器上。例如，TV One的A2-7301这一台2RU高的机器，借由HD-44端口的串连，提供标准的AES3立体音频于16个输入和16个输出的XLR接头上。其它各项TV One的外接音频分离器也可转换至其它声音格式，例如，Analog low impedance balanced。
SDI 加嵌(Embedding)和解嵌(Extraction) - 8个立体音源频道可同时加嵌(embedding)至2xSDI输入，并同时解嵌(extraction)至2xSDI输出，且支持SD-SDI和HD-SDI格式。交叉编码(Cross encoding)是被允许的，例如，当使用者在使用SD-SDI 输入加上8个加嵌立体音源频道时，还是可以转换信号至HD-SDI输出，并同时保有加嵌的8个立体音源。
可分配的音频(Assignable Audio Channels) - 立体音源输入/输出频道，不仅限于SDI频道使用。内置的音源分配切换器，能将16个音源输入频道分配切换至11个影像输入源。同样地，16个音源输出频道也可分配切换至各影像输出信号。当您在做SD-SDI和HD-SDI信号间的交叉编码时，内置的音源分配切换器允许音频有弹性的扩张使用。
音频处理 - 32个立体音源皆提供全频的音频处理和调整功能，包含个别的音频延迟补偿(Audio Delay compensation)。
