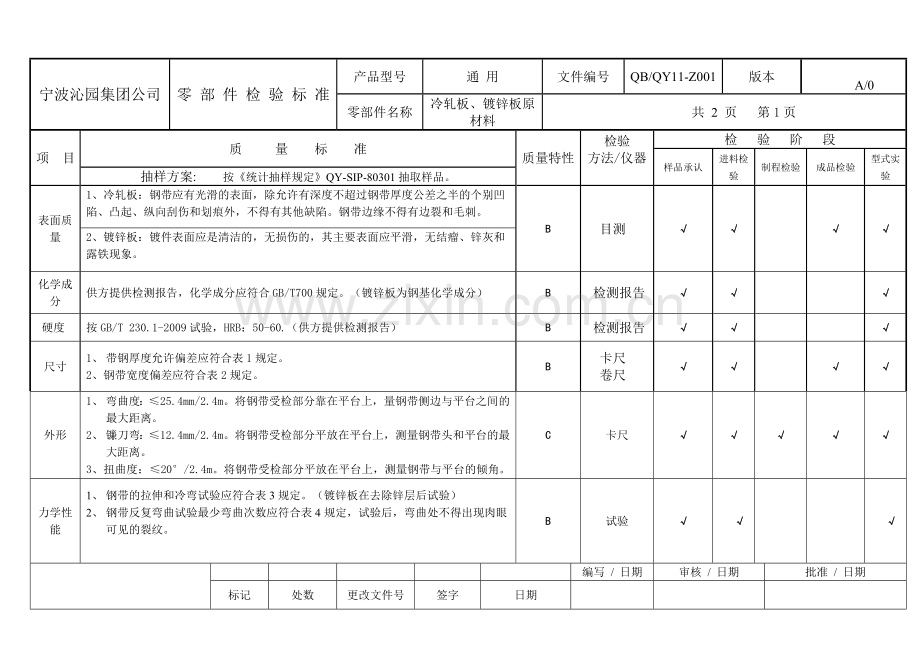

钣金原材料检验标准.doc

宁波沁园集团公司
零 部 件 检 验 标 准
产品型号
通 用
文件编号
QB/QY11-Z001
版本
A/0
零部件名称
冷轧板、镀锌板原材料
共 2 页 第1页
项 目
质 量 标 准
质量特性
检验
方法/仪器

检 验 阶 段
样品承认
进料检验
制程检验
成品检验
型式实验
抽样方案: 按《统计抽样规定》QY-SIP-80301抽取样品。
表面质量
1、冷轧板：钢带应有光滑的表面，除允许有深度不超过钢带厚度公差之半的个别凹陷、凸起、纵向刮伤和划痕外，不得有其他缺陷。钢带边缘不得有边裂和毛刺。
B

　目测

√
√

√
√
2、镀锌板：镀件表面应是清洁的，无损伤的，其主要表面应平滑，无结瘤、锌灰和露铁现象。
化学成分
供方提供检测报告，化学成分应符合GB/T700规定。（镀锌板为钢基化学成分）
B
检测报告
√
√

√
硬度
按GB/T 230.1-2009试验，HRB：50-60.（供方提供检测报告）
B
检测报告
√
√

√
尺寸
1、 带钢厚度允许偏差应符合表1规定。
2、钢带宽度偏差应符合表2规定。
B
卡尺
卷尺
√
√

√
√
外形
1、 弯曲度：≤25.4mm/2.4m。将钢带受检部分靠在平台上，量钢带侧边与平台之间的最大距离。
2、 镰刀弯：≤12.4mm/2.4m。将钢带受检部分平放在平台上，测量钢带头和平台的最大距离。
3、扭曲度：≤20°/2.4m。将钢带受检部分平放在平台上，测量钢带与平台的倾角。
C
卡尺　
√　
√　
√
√　
√　
力学性能
1、 钢带的拉伸和冷弯试验应符合表3规定。（镀锌板在去除锌层后试验）
2、 钢带反复弯曲试验最少弯曲次数应符合表4规定，试验后，弯曲处不得出现肉眼可见的裂纹。

B
试验
√　
　√

　√

编写 / 日期
审核 / 日期
批准 / 日期
标记
处数
更改文件号
签字
日期

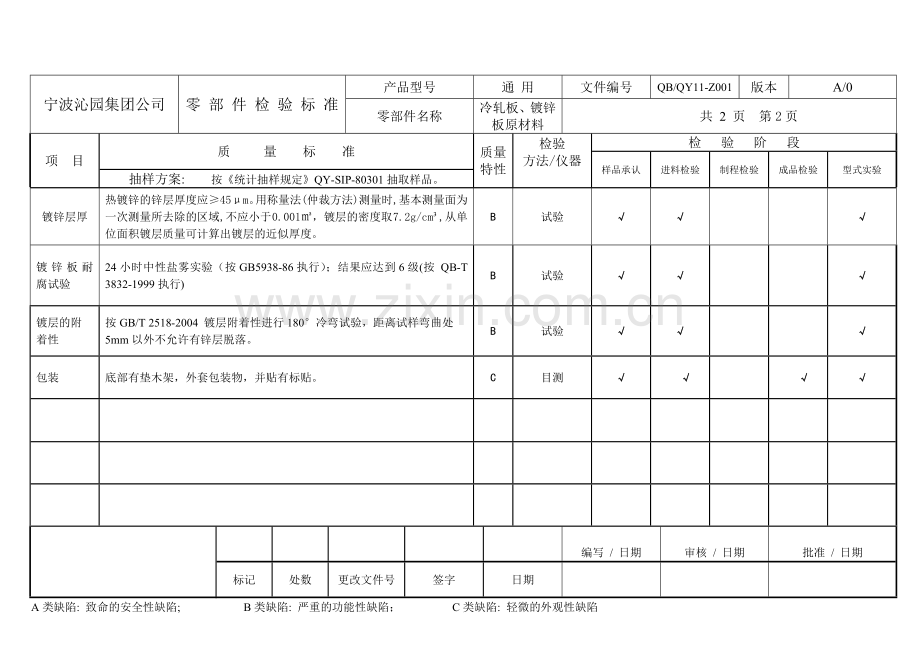

宁波沁园集团公司
零 部 件 检 验 标 准
产品型号
通 用
文件编号
QB/QY11-Z001
版本
A/0
零部件名称
冷轧板、镀锌板原材料
共 2 页 第2页
项 目
质 量 标 准
质量特性
检验
方法/仪器

检 验 阶 段
样品承认
进料检验
制程检验
成品检验
型式实验
抽样方案: 按《统计抽样规定》QY-SIP-80301抽取样品。
镀锌层厚
热镀锌的锌层厚度应≥45μm。用称量法(仲裁方法)测量时,基本测量面为一次测量所去除的区域,不应小于 0.001㎡，镀层的密度取 7.2g/cm³,从单位面积镀层质量可计算出镀层的近似厚度。
B
试验
√
√

√
镀锌板耐腐试验
24小时中性盐雾实验（按GB5938-86执行）；结果应达到6级(按 QB-T 3832-1999执行)
B
试验
√
√

√
镀层的附着性
按GB/T 2518-2004 镀层附着性进行180°冷弯试验，距离试样弯曲处5mm以外不允许有锌层脱落。
B
试验
√
√

√
包装
底部有垫木架，外套包装物，并贴有标贴。
C
目测
√
　√

　√
√

编写 / 日期

审核 / 日期

批准 / 日期
标记
处数
更改文件号
签字
日期

A类缺陷: 致命的安全性缺陷; B类缺陷: 严重的功能性缺陷； C类缺陷: 轻微的外观性缺陷

附表
表1 钢带厚度允许偏差 单位：mm
　宽度
厚度允许偏差
≤1
≥1.5
≥2.0
≥4.0
≤50-100
±0.02
±0.08
±0.1
±0.14
≤100-500
±0.02
±0.08
±0.12
±0.15
表2 钢带宽度允许偏差 单位：mm
钢带宽度
允许偏差
厚度≤3
厚度＞3
≤200
±0.5
±0.5
＞200-300
＞300-350
±0.7
±0.8
＞350-450
＞450-600
±0.9
±1.1
表3 钢带拉伸和冷弯试验
牌号
下屈服强度 Mpa
抗拉强度Mpa
断后伸长率A/%
不小于
不小于
Q195
195
315-430
33
Q215
215
335-450
31
Q235
235
375-500
26
Q255
255
410-550
24
Q275
275
490-630
20
Q295
295
390-570
23
表4
厚度（mm）
最小反复弯曲次数 （圆柱支座半径r=3mm）
＜0.8
4
＞0.8
3
