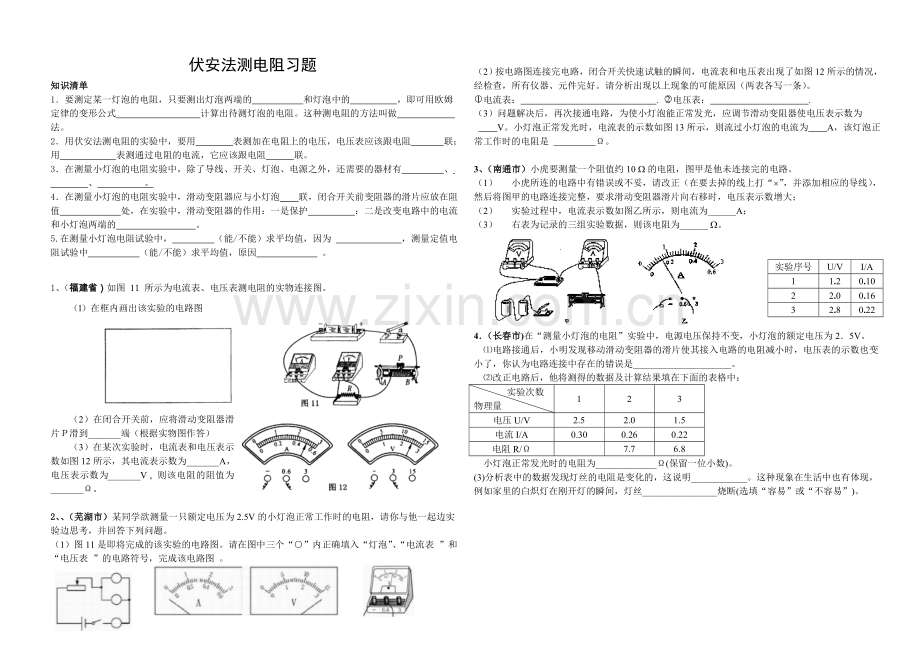

伏安法测电阻习题
知识清单
1．要测定某一灯泡的电阻，只要测出灯泡两端的 和灯泡中的 ，即可用欧姆定律的变形公式 计算出待测灯泡的电阻。这种测电阻的方法叫做 法。
2．用伏安法测电阻的实验中，要用 表测加在电阻上的电压，电压表应该跟电阻 联；用 表测通过电阻的电流，它应该跟电阻 联。
3．在测量小灯泡的电阻实验中，除了导线、开关、灯泡、电源之外，还需要的器材有 、
、 。
4．在测量小灯泡的电阻实验中，滑动变阻器应与小灯泡 联，闭合开关前变阻器的滑片应放在阻值 处，在实验中，滑动变阻器的作用：一是保护 ：二是改变电路中的电流和小灯泡两端的 。
5.在测量小灯泡电阻试验中， （能/不能）求平均值，因为 ，测量定值电阻试验中 （能/不能）求平均值，原因 。

1、（福建省）如图 11 所示为电流表、电压表测电阻的实物连接图。
（l）在框内画出该实验的电路图

（2）在闭合开关前，应将滑动变阻器滑片Ｐ滑到_______端（根据实物图作答）
（3）在某次实验时，电流表和电压表示数如图12所示，其电流表示数为_______A，电压表示数为_______V , 则该电阻的阻值为_______Ω。

2、、（芜湖市）某同学欲测量一只额定电压为2.5V的小灯泡正常工作时的电阻，请你与他一起边实验边思考，并回答下列问题。
（1）图11是即将完成的该实验的电路图。请在图中三个“○”内正确填入“灯泡”、“电流表 ”和“电压表 ”的电路符号，完成该电路图 。

（2）按电路图连接完电路，闭合开关快速试触的瞬间，电流表和电压表出现了如图12所示的情况，经检查，所有仪器、元件完好。请分析出现以上现象的可能原因（两表各写一条）。
电流表： . 电压表： .
（3）问题解决后，再次接通电路，为使小灯泡能正常发光，应调节滑动变阻器使电压表示数为
V。小灯泡正常发光时，电流表的示数如图13所示，则流过小灯泡的电流为 A，该灯泡正常工作时的电阻是 Ω。

3、（南通市）小虎要测量一个阻值约10 W的电阻，图甲是他未连接完的电路。
（1） 小虎所连的电路中有错误或不妥，请改正（在要去掉的线上打“´”，并添加相应的导线），然后将图甲的电路连接完整，要求滑动变阻器滑片向右移时，电压表示数增大；
（2） 实验过程中，电流表示数如图乙所示，则电流为______A；
（3） 右表为记录的三组实验数据，则该电阻为______ W。
实验序号
U/V
I/A
1
1.2
0.10
2
2.0
0.16
3
2.8
0.22

4．（长春市)在“测量小灯泡的电阻”实验中，电源电压保持不变，小灯泡的额定电压为2．5V。
⑴电路接通后，小明发现移动滑动变阻器的滑片使其接入电路的电阻减小时，电压表的示数也变小了，你认为电路连接中存在的错误是_____________________。
⑵改正电路后，他将测得的数据及计算结果填在下面的表格中：
实验次数
物理量
1
2
3
电压U/V
2.5
2.0
1.5
电流I/A
0.30
0.26
0.22
电阻R/Ω

7.7
6.8
小灯泡正常发光时的电阻为_____________Ω(保留一位小数)。
(3)分析表中的数据发现灯丝的电阻是变化的，这说明____________。这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝________________烧断(选填“容易”或“不容易”)。

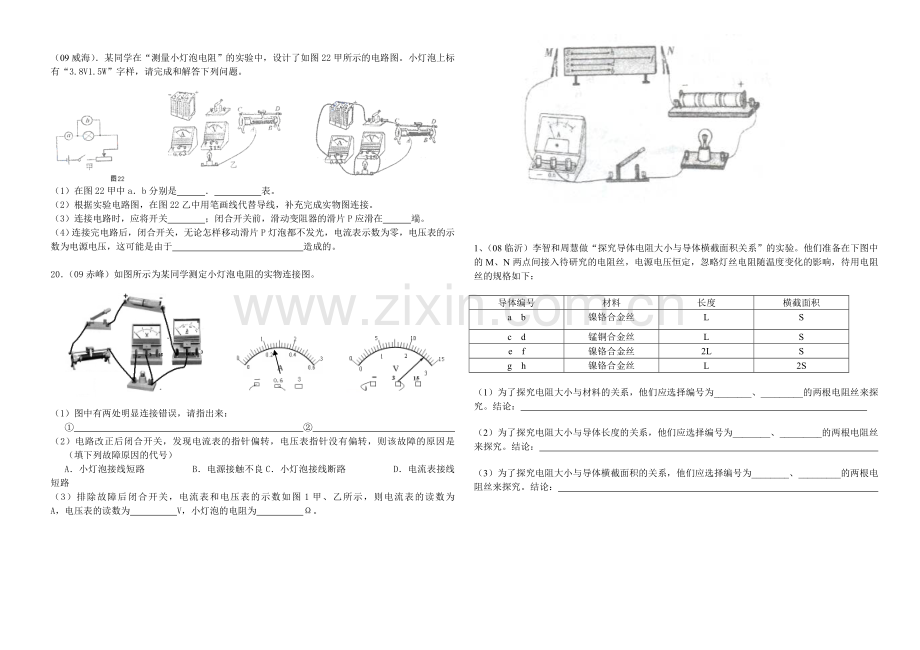

（09威海）．某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。小灯泡上标有“3.8V1.5W”字样，请完成和解答下列问题。
（1）在图22甲中a．b分别是　　　．　　　　　表。
（2）根据实验电路图，在图22乙中用笔画线代替导线，补充完成实物图连接。
（3）连接电路时，应将开关　　　　；闭合开关前，滑动变阻器的滑片P应滑在　　　端。
（4）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于　　　　　　　　　　　　　　造成的。

20．（09赤峰）如图所示为某同学测定小灯泡电阻的实物连接图。

（1）图中有两处明显连接错误，请指出来：
① ②
（2）电路改正后闭合开关，发现电流表的指针偏转，电压表指针没有偏转，则该故障的原因是 （填下列故障原因的代号）
A．小灯泡接线短路 B．电源接触不良C．小灯泡接线断路 D．电流表接线短路
（3）排除故障后闭合开关，电流表和电压表的示数如图1甲、乙所示，则电流表的读数为 A，电压表的读数为 V，小灯泡的电阻为 Ω。

1、（08临沂）李智和周慧做“探究导体电阻大小与导体横截面积关系”的实验。他们准备在下图中的M、N两点间接入待研究的电阻丝，电源电压恒定，忽略灯丝电阻随温度变化的影响，待用电阻丝的规格如下：
导体编号
材料
长度
横截面积
a b
镍铬合金丝
L
S
c d
锰铜合金丝
L
S
e f
镍铬合金丝
2L
S
g h
镍铬合金丝
L
2S
（1）为了探究电阻大小与材料的关系，他们应选择编号为________、_________的两根电阻丝来探究。结论：
（2）为了探究电阻大小与导体长度的关系，他们应选择编号为________、_________的两根电阻丝来探究。结论：
（3）为了探究电阻大小与导体横截面积的关系，他们应选择编号为________、_________的两根电阻丝来探究。结论：
